Тунель льоткової приставки для вулика

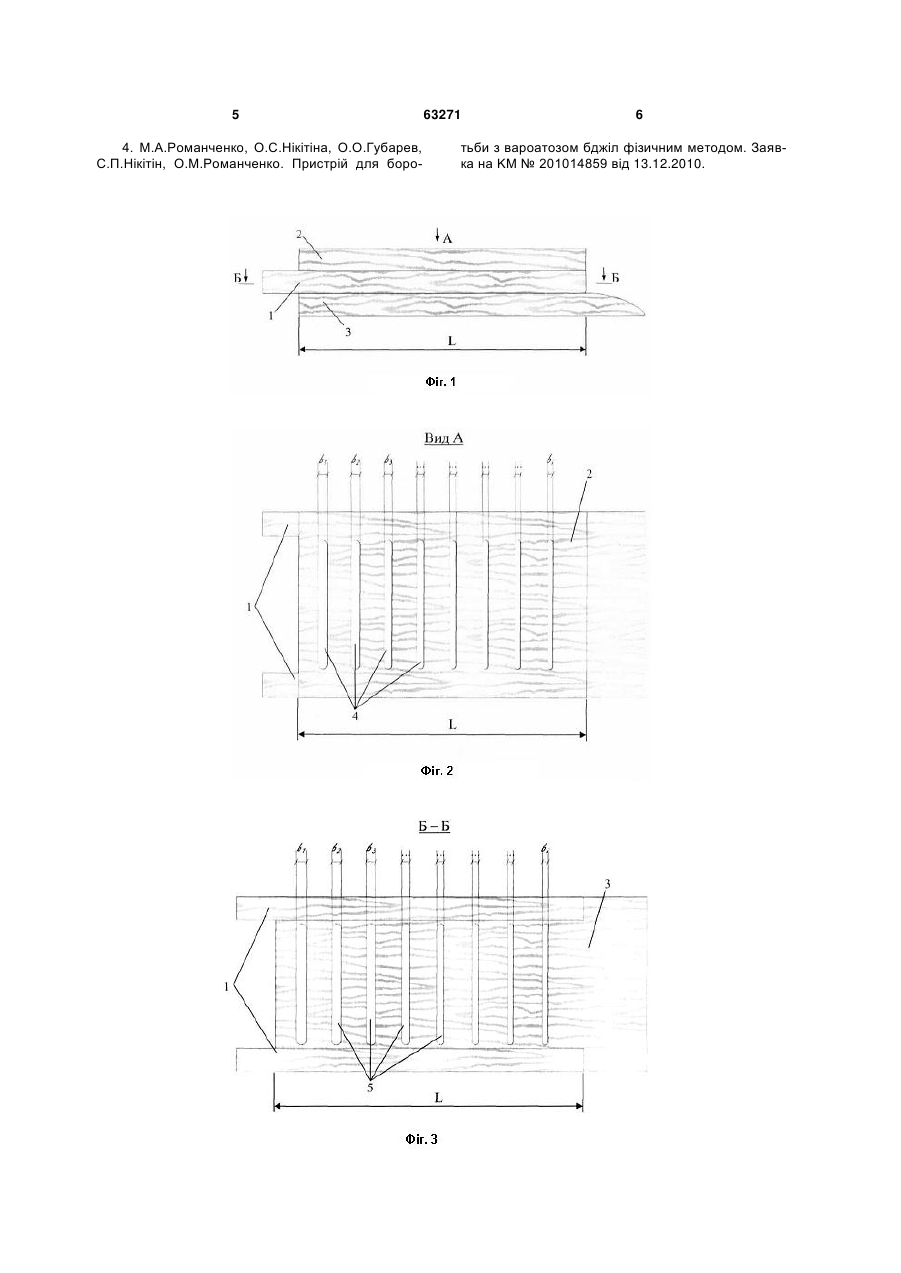

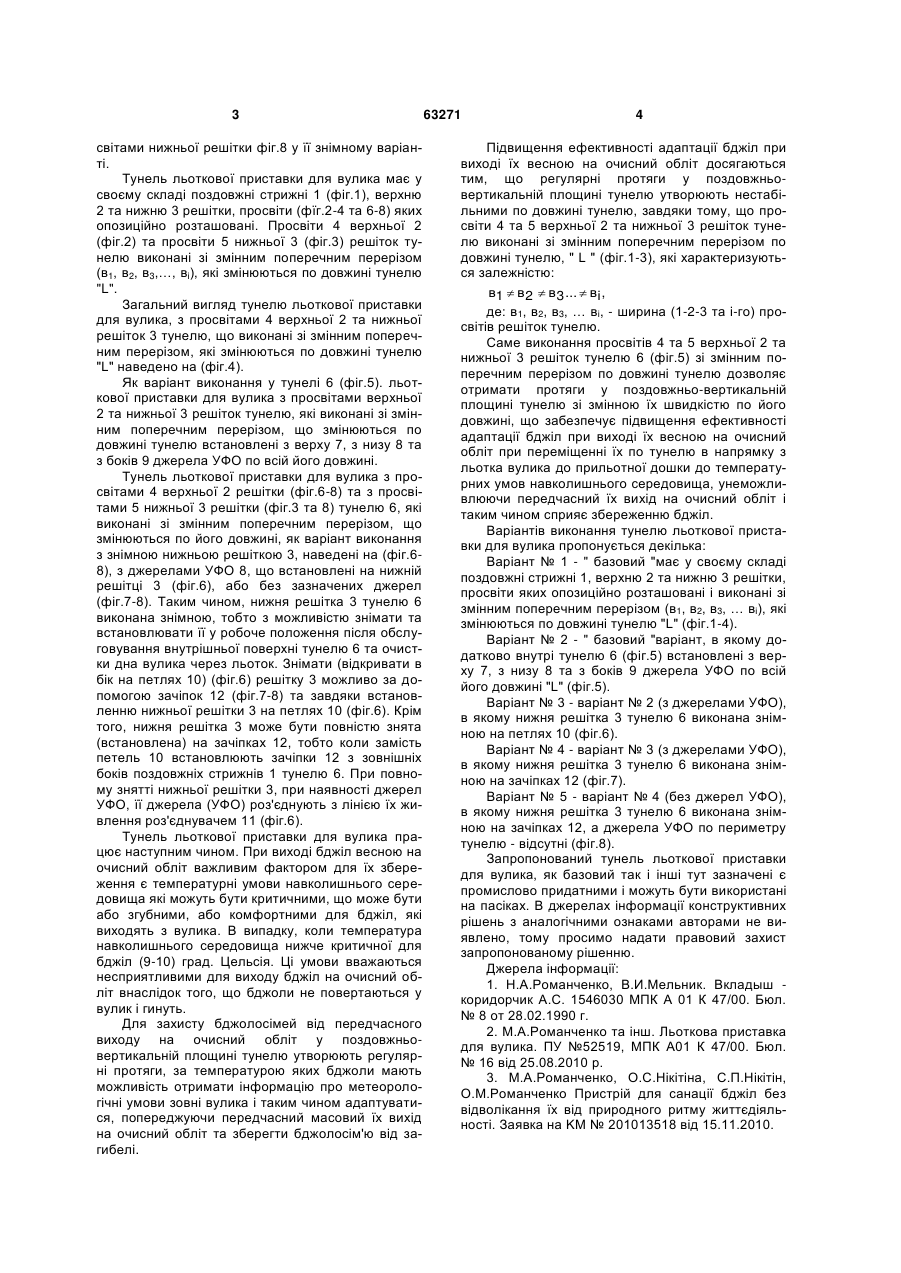

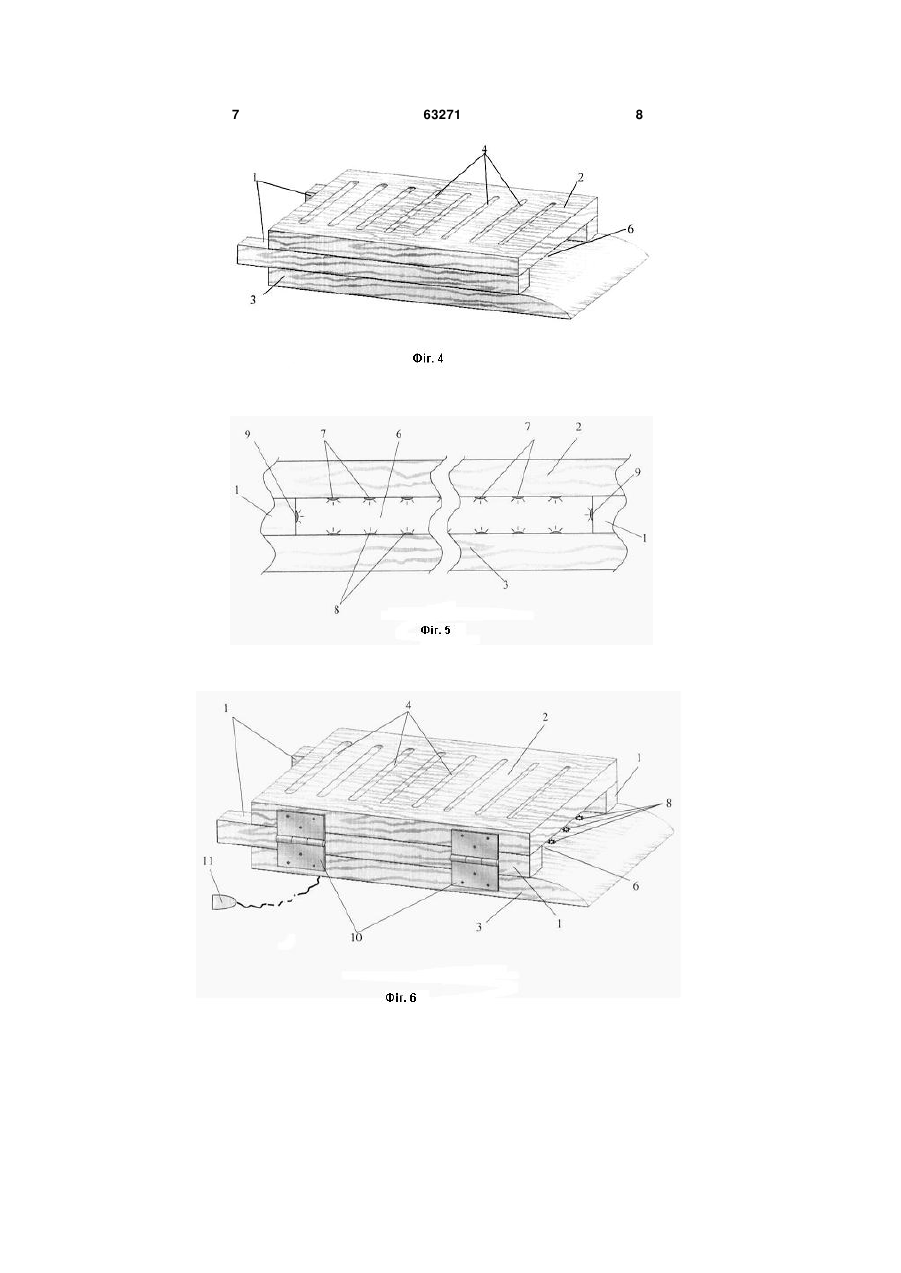

Тунель льоткової приставки для вулика, який суміщений з льотком вулика і має у своєму складі поздовжні стрижні та верхню і нижню решітки, просвіти яких опозиційно розташовані, який відрізняється тим, що просвіти верхньої та нижньої решіток тунелю виконані зі змінним поперечним переперерізом, які змінюються по довжині тунелю. (19) (21) u201100739 (22) 24.01.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) РОМАНЧЕНКО МИКОЛА АНАСТАСІЙОВИЧ, ЧЕРВІНСЬКИЙ ЛЕОНІД СТЕПАНОВИЧ, НІКІТІНА ОЛЕНА СТАНІСЛАВІВНА, НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, РОМАНЧЕНКО ВОЛОДИМИР МИКОЛАЙОВИЧ (73) РОМАНЧЕНКО МИКОЛА АНАСТАСІЙОВИЧ, ЧЕРВІНСЬКИЙ ЛЕОНІД СТЕПАНОВИЧ, НІКІТІНА 3 світами нижньої решітки фіг.8 у її знімному варіанті. Тунель льоткової приставки для вулика має у своєму складі поздовжні стрижні 1 (фіг.1), верхню 2 та нижню 3 решітки, просвіти (фїг.2-4 та 6-8) яких опозиційно розташовані. Просвіти 4 верхньої 2 (фіг.2) та просвіти 5 нижньої 3 (фіг.3) решіток тунелю виконані зі змінним поперечним перерізом (в1, в2, в3,…, ві), які змінюються по довжині тунелю "L". Загальний вигляд тунелю льоткової приставки для вулика, з просвітами 4 верхньої 2 та нижньої решіток 3 тунелю, що виконані зі змінним поперечним перерізом, які змінюються по довжині тунелю "L" наведено на (фіг.4). Як варіант виконання у тунелі 6 (фіг.5). льоткової приставки для вулика з просвітами верхньої 2 та нижньої 3 решіток тунелю, які виконані зі змінним поперечним перерізом, що змінюються по довжині тунелю встановлені з верху 7, з низу 8 та з боків 9 джерела УФО по всій його довжині. Тунель льоткової приставки для вулика з просвітами 4 верхньої 2 решітки (фіг.6-8) та з просвітами 5 нижньої 3 решітки (фіг.3 та 8) тунелю 6, які виконані зі змінним поперечним перерізом, що змінюються по його довжині, як варіант виконання з знімною нижньою решіткою 3, наведені на (фіг.68), з джерелами УФО 8, що встановлені на нижній решітці 3 (фіг.6), або без зазначених джерел (фіг.7-8). Таким чином, нижня решітка 3 тунелю 6 виконана знімною, тобто з можливістю знімати та встановлювати її у робоче положення після обслуговування внутрішньої поверхні тунелю 6 та очистки дна вулика через льоток. Знімати (відкривати в бік на петлях 10) (фіг.6) решітку 3 можливо за допомогою зачіпок 12 (фіг.7-8) та завдяки встановленню нижньої решітки 3 на петлях 10 (фіг.6). Крім того, нижня решітка 3 може бути повністю знята (встановлена) на зачіпках 12, тобто коли замість петель 10 встановлюють зачіпки 12 з зовнішніх боків поздовжніх стрижнів 1 тунелю 6. При повному знятті нижньої решітки 3, при наявності джерел УФО, її джерела (УФО) роз'єднують з лінією їх живлення роз'єднувачем 11 (фіг.6). Тунель льоткової приставки для вулика працює наступним чином. При виході бджіл весною на очисний обліт важливим фактором для їх збереження є температурні умови навколишнього середовища які можуть бути критичними, що може бути або згубними, або комфортними для бджіл, які виходять з вулика. В випадку, коли температура навколишнього середовища нижче критичної для бджіл (9-10) град. Цельсія. Ці умови вважаються несприятливими для виходу бджіл на очисний обліт внаслідок того, що бджоли не повертаються у вулик і гинуть. Для захисту бджолосімей від передчасного виходу на очисний обліт у поздовжньовертикальній площині тунелю утворюють регулярні протяги, за температурою яких бджоли мають можливість отримати інформацію про метеорологічні умови зовні вулика і таким чином адаптуватися, попереджуючи передчасний масовий їх вихід на очисний обліт та зберегти бджолосім'ю від загибелі. 63271 4 Підвищення ефективності адаптації бджіл при виході їх весною на очисний обліт досягаються тим, що регулярні протяги у поздовжньовертикальній площині тунелю утворюють нестабільними по довжині тунелю, завдяки тому, що просвіти 4 та 5 верхньої 2 та нижньої 3 решіток тунелю виконані зі змінним поперечним перерізом по довжині тунелю, " L " (фіг.1-3), які характеризуються залежністю: в1  в 2  в3 ...  ві , де: в1, в2, в3, … ві, - ширина (1-2-3 та і-го) просвітів решіток тунелю. Саме виконання просвітів 4 та 5 верхньої 2 та нижньої 3 решіток тунелю 6 (фіг.5) зі змінним поперечним перерізом по довжині тунелю дозволяє отримати протяги у поздовжньо-вертикальній площині тунелю зі змінною їх швидкістю по його довжині, що забезпечує підвищення ефективності адаптації бджіл при виході їх весною на очисний обліт при переміщенні їх по тунелю в напрямку з льотка вулика до прильотної дошки до температурних умов навколишнього середовища, унеможливлюючи передчасний їх вихід на очисний обліт і таким чином сприяє збереженню бджіл. Варіантів виконання тунелю льоткової приставки для вулика пропонується декілька: Варіант № 1 - " базовий "має у своєму складі поздовжні стрижні 1, верхню 2 та нижню 3 решітки, просвіти яких опозиційно розташовані і виконані зі змінним поперечним перерізом (в1, в2, в3, … ві), які змінюються по довжині тунелю "L" (фіг.1-4). Варіант № 2 - " базовий "варіант, в якому додатково внутрі тунелю 6 (фіг.5) встановлені з верху 7, з низу 8 та з боків 9 джерела УФО по всій його довжині "L" (фіг.5). Варіант № 3 - варіант № 2 (з джерелами УФО), в якому нижня решітка 3 тунелю 6 виконана знімною на петлях 10 (фіг.6). Варіант № 4 - варіант № 3 (з джерелами УФО), в якому нижня решітка 3 тунелю 6 виконана знімною на зачіпках 12 (фіг.7). Варіант № 5 - варіант № 4 (без джерел УФО), в якому нижня решітка 3 тунелю 6 виконана знімною на зачіпках 12, а джерела УФО по периметру тунелю - відсутні (фіг.8). Запропонований тунель льоткової приставки для вулика, як базовий так і інші тут зазначені є промислово придатними і можуть бути використані на пасіках. В джерелах інформації конструктивних рішень з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації: 1. Н.А.Романченко, В.И.Мельник. Вкладыш коридорчик А.С. 1546030 МПК А 01 К 47/00. Бюл. № 8 от 28.02.1990 г. 2. М.А.Романченко та інш. Льоткова приставка для вулика. ПУ №52519, МПК А01 К 47/00. Бюл. № 16 від 25.08.2010 р. 3. М.А.Романченко, О.С.Нікітіна, С.П.Нікітін, О.М.Романченко Пристрій для санації бджіл без відволікання їх від природного ритму життєдіяльності. Заявка на KM № 201013518 від 15.11.2010. 5 4. М.А.Романченко, О.С.Нікітіна, О.О.Губарев, С.П.Нікітін, О.М.Романченко. Пристрій для боро 63271 6 тьби з вароатозом бджіл фізичним методом. Заявка на KM № 201014859 від 13.12.2010. 7 63271 8 9 Комп’ютерна верстка М. Ломалова 63271 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
