Мікрохвильова телерадіоінформаційна система мітріс комнар

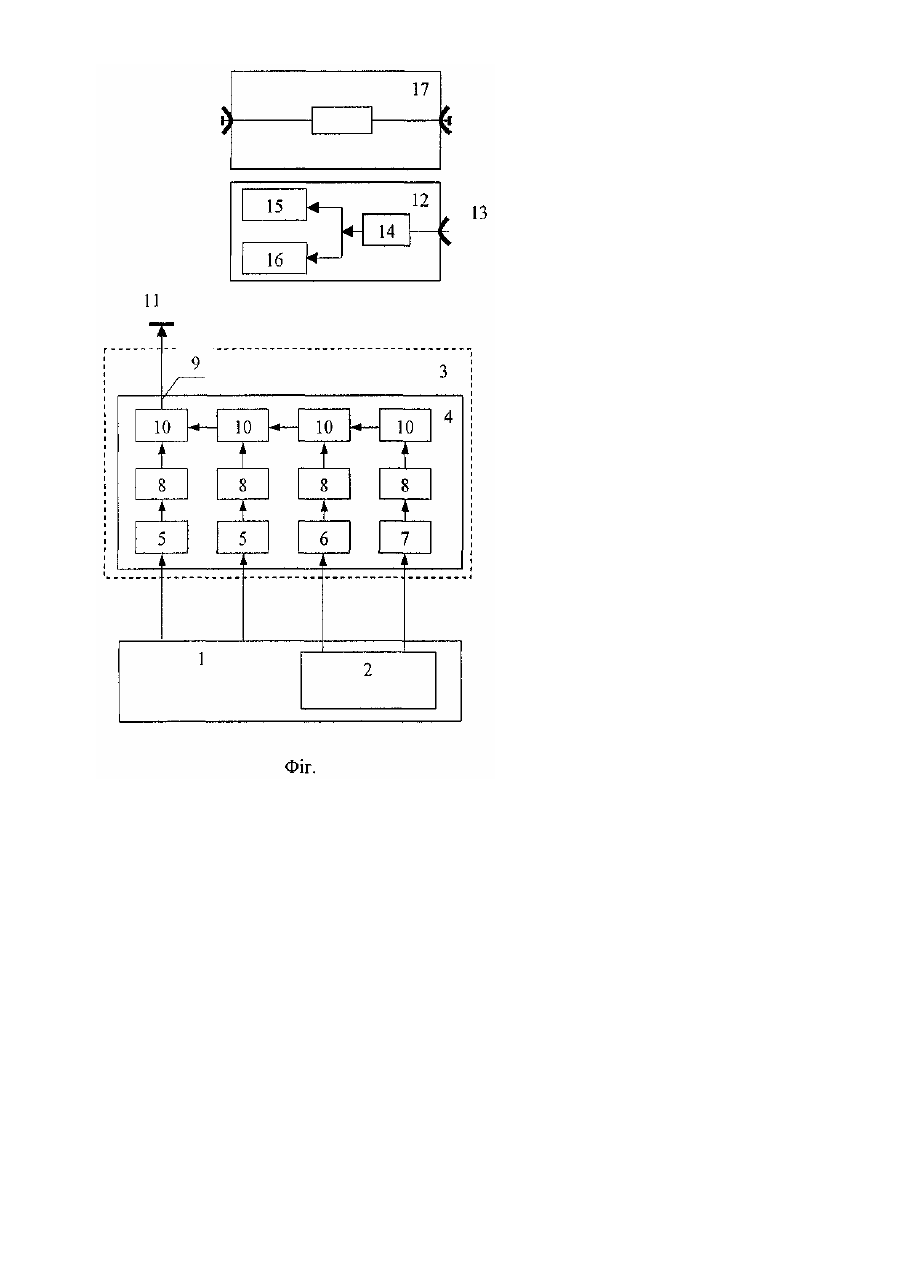

Винахід відноситься до спеціальної техніки зв'язку, що забезпечує доведення аналогових та цифрових програм радіомовлення і телебачення, а також цифрових потоків даних до користувачів по каналам радіозв'язку. В даний час поширені системи телемовлення з використанням потужних до 1МВт передавачів, що розташовуються на високих (150-300м) телевежах, які дислоковані по всій території країни. Інформація від студій підводиться до передавачів безпосередньо або по каналам радіорелейної мережі. Кожна телевізійна програма передбачає окремий радіопередавач. Інформація випромінюється в вигляді радіосигналу в частотному діапазоні, виділеному для ефірного мовлення (метровий чи дециметровий діапазон довжин хвиль) антеною, що розташована на вишці і до якої підключені виходи передавачів. Ця система поряд із позитивними якостями має недоліки, до яких можуть бути віднесені: висока вартість проектних, будівельних, монтажних робіт та висока вартість обладнання; висока вартість обслуговування транспортної мережі; незначна кількість телевізійних програм, що розповсюджуються; низька ефективність використання ресурсу передавачів - значна частина енергії витрачається на території, де немає користувачів - поля, ліси і т.п., а в безпосередній близькості від телевишки рівень сигналу значно перевищує потрібний; значний рівень опромінювання населення. Цей рівень може перевищува ти санітарно допустимі норми; така система не забезпечує повного покриття території країни, залишаючи ділянки з населенням де або відсутнє телебачення, або якість його дуже низька. Супутникові системи телемовлення та передачі даних є досить дорогими і потребують дорогого абонентського обладнання та розповсюджують далеко не всі бажані програми. Телемовлення за допомогою передавачів низької потужності (1-10Вт), як правило, в дм діапазоні хвиль в радіусі до 10км ("ТВ- селище") забезпечує обслуго вування локального населеного пункту, не створюючи при цьому рівнів електромагнітного коливання, що створює загрозу для здоров'я. Інформація при цьому отримується або від супутника, або з ефіру. Проектних робіт звичайно не потребується, вартість обладнання значно нижча, надійність передавачів значно вища. Недоліком є мала територія зони обслуговування, яка в низці випадків не повністю покриває територію великого села або містечка. Цих недоліків дозволяє уникнути мікрохвильова інтегрована телерадіоінформаційна система MІTPIC [1], яка є прототипом об'єкту заявки на винахід. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС, що складається з підсистем прийому, формування та опрацювання інформації (ППФОІ), центральної станції (ЦС), яка містить багатоканальний НВЧ-передавач, що працює на частотах 11-13ГГц із блоками частотної модуляції, сполученими з блоками фільтрації, посилення і перетворення частотно-модульованих сигналів у короткохвильову частину сантиметрового діапазону хвиль, усі канали НВЧ передавача об'єднані з підключенням НВЧ виходів окремих каналів до спільного НВЧ виходу передавача через відповідні прямі плечі послідовно включених феритови х циркуляторів, а також антени, з'єднаної з зазначеним НВЧпередавачем, абонентських станцій (АС), що містять кожна дзеркальну антену з конвертором та тюнер, а також ретранслятор (при необхідності) сигналів центральної станції для розширення зони прийому. За рахунок підвищення завадостійкості каналу (частотно-модульований сигнал, підвищений коефіцієнт підсилення антен центральної та абонентської станцій) зона покриття розширюється практично до лінії горизонту. Крім того, використання частотної модуляції дозволяє зменшити вартість абонентської приймальної станції у порівнянні з цифровим приймальним абонентським обладнанням. Недоліком прототипу є те , що він забезпечує ли ше розподіл аналогових телевізійних сигналів. Це призводить до нераціонального використання частотного ресурсу, оскільки у смузі частот, необхідній для передачі одного частотно - модульованого аналогового телевізійного сигналу, можна передавати до восьми каналів телебачення у цифровій формі. Крім того, така система МІТРІС не може бути використана для передачі даних абонентам, наприклад для організації високошвидкісного асиметричного доступу до мережі "Інтернет". Це не дозволяє збільшити кількість абонентів за рахунок надання їм додаткових послуг. Метою даного винаходу є створення системи розподілу інформації, що забезпечує можливість трансляції телевізійних програм у аналоговій та цифровій формі, а також передачі даних, при цьому цифрові сигнали телебачення і/або передачі даних обробляються ППФОІ або ретранслюються без опрацювання, причому у випадку ретрансляції цифрових сигналів без опрацювання значно зменшується вартість ППФОІ. Зазначена задача вирішується тим, що до складу мікрохвильової інтегрованої системи МІТРІС, що складається з підсистеми прийому, формування та опрацювання інформації, центральної станції, яка містить багатоканальний НВЧ-передавач із блоками частотної модуляції, сполученими з блоками фільтрації, посилення і перетворення частотно-модульованих сигналів у короткохвильову частину сантиметрового діапазону хвиль, усі канали НВЧ-передавача об'єднані з підключенням НВЧ виходів окремих каналів до спільного НВЧ виходу передавача через відповідні прямі плечі послідовно включених феритових циркуляторів, а також антени, сполученої з зазначеним НВЧ-передавачем, абонентських станцій, що містять кожна дзеркальну антену з конвертором та тюнер, а також ретранслятор (при необхідності), у запропонованому технічному рішенні введений принаймні один тракт прийому, формування і обробки цифрової інформації і/або принаймні один перестроюваний по частоті селективний перетворювач частоти, вхід якого підключений до підсистеми прийому, формування та опрацювання інформації, а вихід підключений до входу НВЧ-передавача. Розроблена авторами комбінована інтегрована телерадіоінформаційна система МІТРІС КОМНАР складається з підсистем прийому, формування та опрацювання інформації, центральної станції (ЦС), яка містить багатоканальний НВЧ-передавач, що працює на частотах 11-13ГГц із блоками частотної модуляції, сполученими з блоками фільтрації, посилення і перетворення частотно-модульованих сигналів у короткохвильову частину сантиметрового діапазону хвиль, усі канали НВЧ передавача об'єднані з підключенням НВЧ виходів окремих каналів до спільного НВЧ виходу передавача через відповідні прямі плечі послідовно включених феритових циркуляторів, антени, сполученої з зазначеним НВЧ-передавачем, а також принаймні одного тракту прийому, формування і обробки цифрової інформації і/або принаймні одного перестроюваного по частоті селективного перетворювача частоти, вхід якого підключений до підсистеми прийому, формування та опрацювання інформації, а вихід підключений до входу НВЧпередавача, абонентських станцій (АС), що містять кожна дзеркальну антену з конвертором та аналоговий і/або цифровий тюнер, а також ретрансляторів (при необхідності). Заявлена система відрізняється від прототипу тим, що до складу системи МІТРІС введений принаймні один тракт прийому, формування і обробки цифрової інформації і/або принаймні один перестроюваний по частоті селективний перетворювач частоти, вхід якого підключений до підсистеми прийому, формування та опрацювання інформації, а вихід підключений до входу НВЧ передавача. На фіг. зображена структурна схема комбінованої мікрохвильової інтегрованої телерадіоінформаційної системи МІТРІС КОМНАР. Заявлена система МІТРІС КОМН АР, представлена на фіг., складається з підсистеми прийому, формування та опрацювання інформації 1, до складу якої введений принаймні один тракт прийому, формування і обробки цифрової інформації 2 (при необхідності), центральної станції 3, яка містить багатоканальний НВЧ-передавач 4, що працює на частотах 11-13ГГц із блоками частотної модуляції 5, блоками цифрової модуляції 6 (при необхідності) і принаймні одним перестроюваним по частоті селективним перетворювачем частоти 7 сполученими з блоками фільтрації, посилення і перетворення частотно-модульованих сигналів у короткохвильову частину сантиметрового діапазону хвиль 8, усі канали НВЧ передавача 4 об'єднані з підключенням НВЧ виходів окремих каналів до спільного НВЧ виходу 9 передавача 4 через відповідні прямі плечі послідовно включених феритових циркуляторів 10, передавальної антени 11, сполученої з спільним НВЧ виходом 9, абонентських приймальних станцій 12, що містять кожна приймальну дзеркальну антену 13 з конвертором 14, аналоговий тюнер 15 і/або цифровий тюнер 16, ретранслятор 17 (при необхідності) сигналів центральної станції для розширення зони прийому. Запропонована система МІТРІС КОМН АР працює наступним чином: інформаційний сигнал з виходу підсистеми прийому, формування та опрацювання інформації 1, подається на вхід багатоканального передавача 4 центральної станції 3, при цьому сигнал, сформований, оброблений ППФОІ подається на входи блоків частотної модуляції 5 і/або цифрової модуляції 6, а сигнал, що ретранслюється без опрацювання, подається на вхід перестроюваного по частоті селективного перетворювача частоти 7. Випромінюваний центральною станцією 3 приймається абонентськими станціями 12. Таким чином система МІТРІС КОМН АР надає наступні послуги: багатоканальне аналогове мовлення за рахунок випромінювання частотно - модульованого телевізійного сигналу в діапазоні 11-13ГГц, що приймається АС та подається на вхід телевізійного або радіоприймача абонента. Число телевізійних програм може перевищувати 28 (один канал на несучу); багатоканальне цифрове мовлення за рахунок випромінювання телевізійного сигналу в стандарті DVB і/або передачі даних в діапазоні 11-13ГГц, що приймається АС та подається на вхід телевізійного або радіоприймача абонента. Число телевізійних програм може перевищувати 200; швидкість передачі даних може перевищувати 60Мбіт/с (в одному стволі); багатоканальне аналогово-цифрове мовлення при випромінюванні як частотно-модульованого телевізійного сигналу, так і телевізійного сигналу і/або даних у стандарті DVB. Багатоканальне аналогове мовлення забезпечує високий рівень послуг по номенклатурі, кількості та якості доведених до абонента програм. При цьому передбачається установка у абонента приймальної станції у складі дзеркальної антени з конвертором та аналогового тюнера. Багатоканальне цифрове мовлення при значно більшій кількості програм та вищій якості, що пов'язане з трансляцією телевізійних сигналів (передачею даних) в ци фровій формі, забезпечує абонентів високоякісним обслуговуванням. В цьому випадку передбачається установка у абонента приймальної станції у складі дзеркальної антени з конвертором та цифрового тюнера. Цей вид послуг дозволяє забезпечити абонентів значно більшою кількістю високоякісних телевізійних програм у цифровій формі з інформаційним обслуговуванням, а також доступом до високошвидкісних каналів передачі даних (наприклад, для організації доступу до мережі "Інтернет") при дещо більших ніж у першому випадку додаткових витратах абонента на придбання цифрового тюнера. Багатоканальне аналогово-цифрове мовлення дозволяє однозначно реалізувати переваги як аналогового, так і цифрового мовлення. При цьому у абонента необхідно встановити абонентську приймальну станцію в складі антени з конвертором та аналогово-цифрового тюнера. Таким чином, запропоноване технічне рішення вирішує поставлені задачі, а саме: розширює кількість потенційних абонентів, надаючи можливість вибору між послугами різної вартості при дещо різних якостях; покращує е фективність використанні частотного ресурсу, що в свою чергу знижує вартість послуг та охоплює більшу кількість населення, тим самим збільшуючи кількість потенційних абонентів; дозволяє формувати і/або обробляти цифрові сигнали для подальшої трансляції, і/або ретранслювати їх без опрацювання (при цьому значно зменшується вартість обладнання ППФОІ); вирішує соціальну проблему забезпечення високоякісними інформаційними послугами громадян країни незалежно від місця їх проживання. Джерела інформації 1. Мікрохвильова інтегрована телерадіоінформаційна система МІТРІС. Патент на винахід №30000 з пріоритетом від 23.12.1999р. Бюл. №4 від 15.04.2002р.
