Мікрохвильова інтегрована телерадіоінформаційна система “мітріс-м”

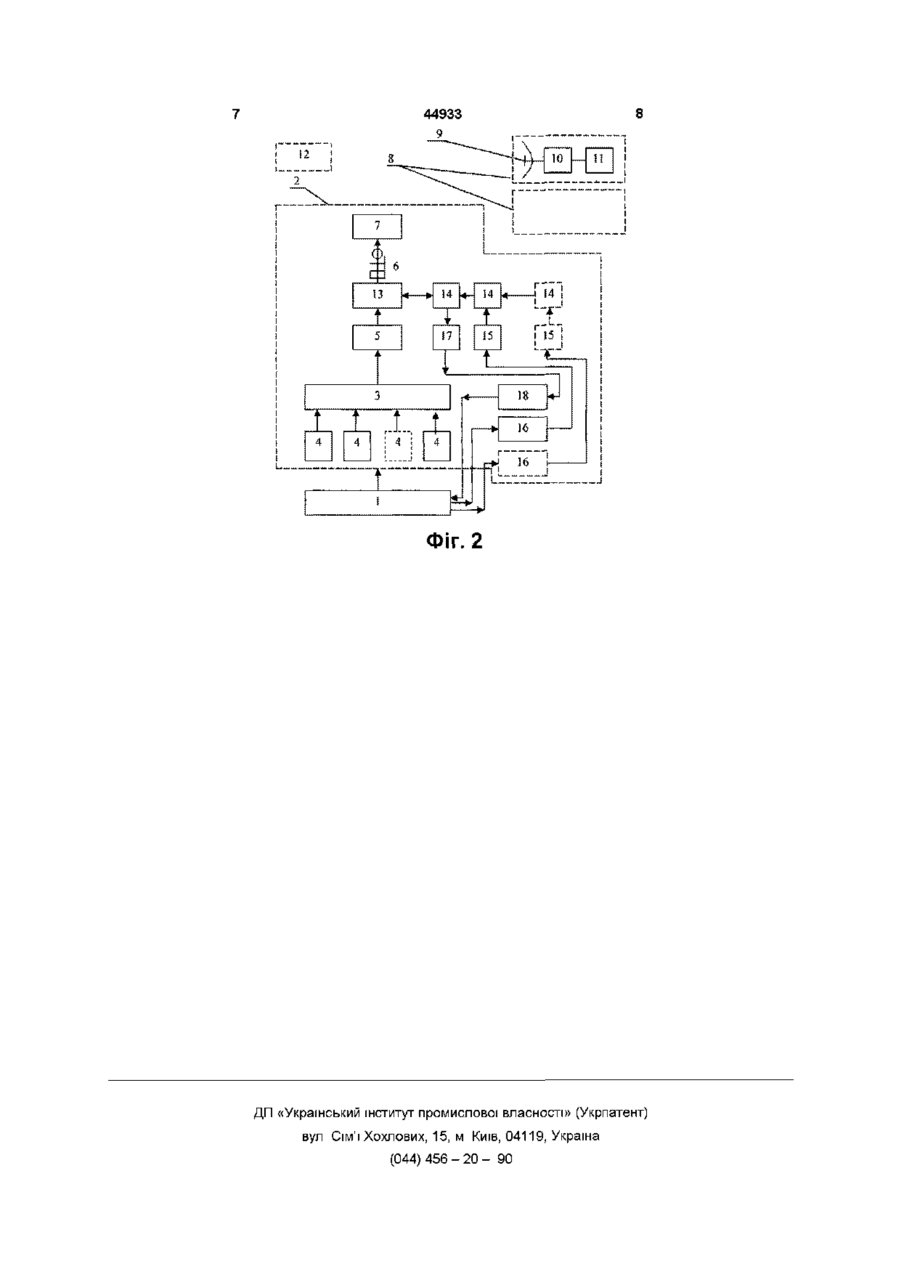

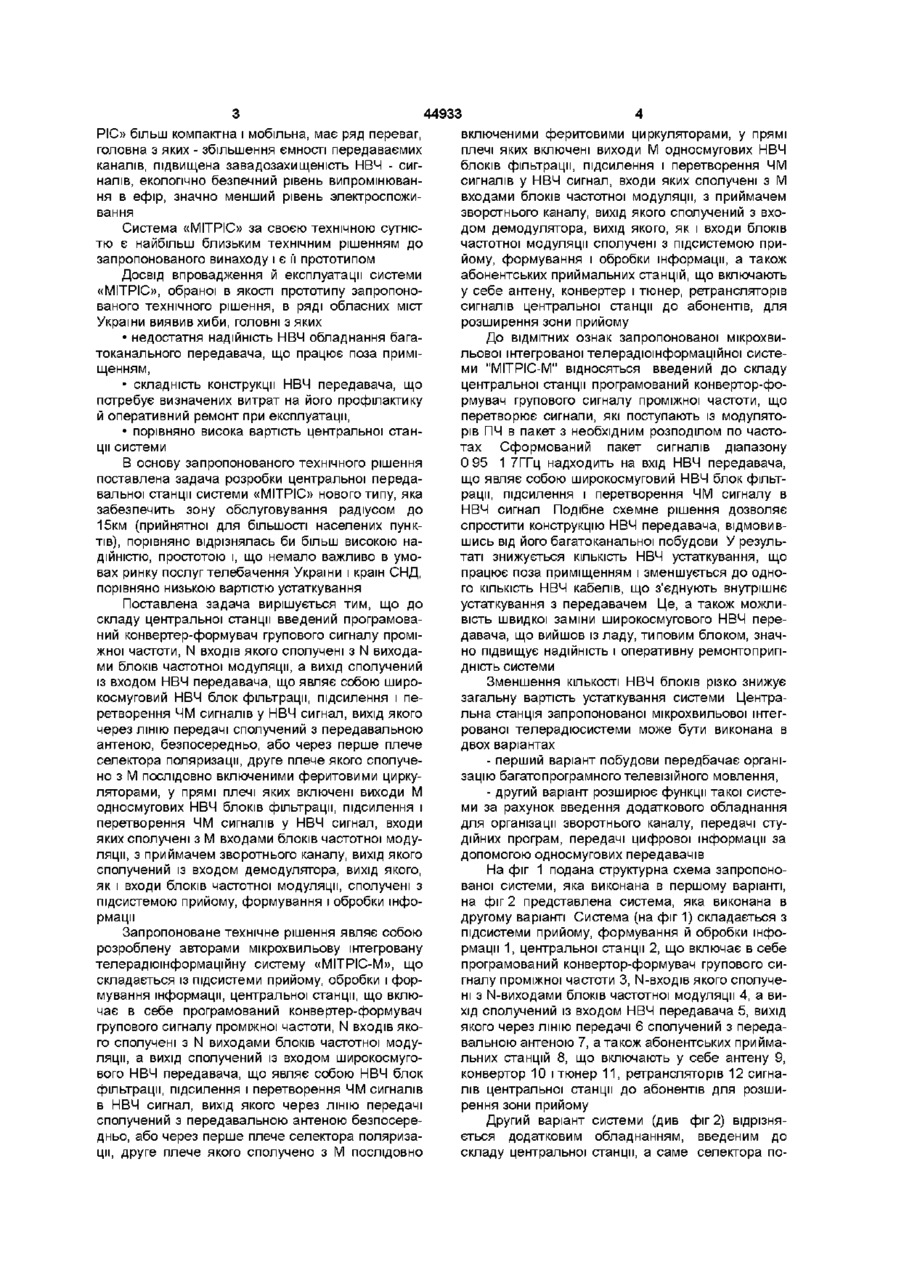

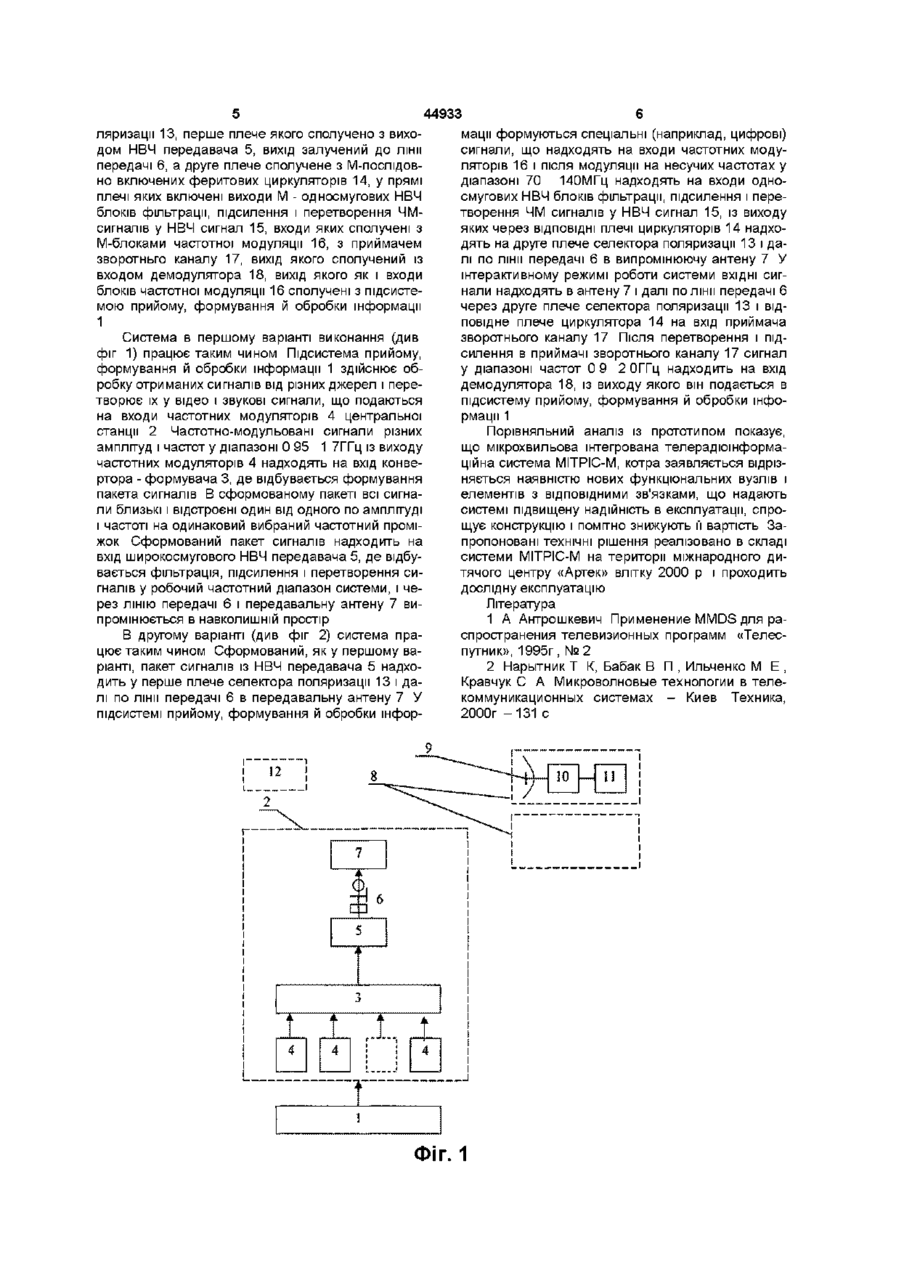

1 Мікрохвильова інтегрована телерадіоінформаціина система «МІТРІС-М», що складається з підсистеми прийому, формування й обробки інформації, центральної станції, що включає в себе НВЧ - передавач, передавальну антену, сполучену з НВЧ- передавачем ЛІНІЄЮ передачі, абонентських приймальних станцій, що включають у себе антену, конвертер і тюнер, а також ретрансляторів, яка відрізняється тим, що до складу центральної станції введений програмований конвертер-формувач групового сигналу проміжної частоти, N входів якого сполучені з N виходами блоків частотної модуляції, а вихід сполучений з входом НВЧ - передавача, що являє собою широкосмуговий НВЧ блок фільтрації, підсилення і перетворення ЧМ сигналу у НВЧ - сигнал 2 Мікрохвильова інтегрована телерадіоінформаціина система «МІТРІС-М» за п 1, яка відрізняється тим, що вихід НВЧ - передавача сполучений із першим плечем селектора поляризації, друге плече якого сполучено з М послідовно включеними феритовими циркуляторами, в прямі плечі яких включені виходи М односмугових НВЧ - блоків фільтрації, підсилення і перетворення ЧМ - сигналів, входи яких сполучені з виходами М блоків частотної модуляції, а вихід одного з них - з приймачем зворотного каналу, вихід якого сполучений із входом демодулятора, вихід якого, як і входи блоків частотної модуляції, сполучений з підсистемою прийому, формування і обробки інформації О CO Винахід відноситься до спеціальної техніки, що забезпечує передачу інформаційних повідомлень від центральної станції системи до абонентів За останній час у с в т з'явилось багато різноманггних телекомунікаційних систем із застосуванням НОВІТНІХ інформаційних технологій на базі мікрохвильової техніки Найбільше поширення одержують на сьогодні мікрохвильові телерадюшформаційні системи, такі, наприклад, як багатоканальна мікрохвильова розподільна система MMDS [1], що працює в діапазоні частот порядку 2,1 2,9ГГц Подібні системи мають ряд переваг відносно кабельних або супутникових систем, головна з яких порівняно низька вартість Проте і ці системи мають хиби Так, наприклад, система MMDS в силу свого частотного діапазону обмежена ємністю передаваємих каналів, великою потужністю, що випромінюється передавачем в ефір, значним енергоспоживанням Порівняно вільна від подібних хиб мікрохвильова інтегрована телерадіоінформаціина сис тема «МІТРІС», що працює в діапазоні більш високих частот [2] Система «МІТРІС» складається з підсистеми прийому, формування й обробки інформації, центральної станції, що включає в себе багатоканальный НВЧ - передавач, що працює на частотах 11,7 12,5ГГц, передавальну антену, сполучену з передавачем ЛІНІЄЮ передачі, абонентських приймальних станцій, що включають у себе приймальну антену, конвертер і тюнер, а також ретрансляторів, причому кожний канал НВЧ - передавача містить блок частотної модуляції, сполучений із блоком фільтрації, підсилення і перетворення частотно-модульованого сигналу в короткохвильову частину сантиметрового діапазону, а всі канали НВЧ - передавача об'єднані таким чином, що НВЧ - виходи окремих каналів залучені до загального НВЧ - входу передавача, через ВІДПОВІДНІ прямі плечі послідовно включених феритових циркуляторів У порівнянні із системою MMDS система «МІТ го 44933 РІС» більш компактна і мобільна, має ряд переваг, включеними феритовими циркуляторами, у прямі головна з яких - збільшення ємності передаваємих плечі яких включені виходи М односмугових НВЧ каналів, підвищена завадозахищеність НВЧ - сигблоків фільтрації, підсилення і перетворення ЧМ налів, екологічно безпечний рівень випромінювансигналів у НВЧ сигнал, входи яких сполучені з М ня в ефір, значно менший рівень электроспоживходами блоків частотної модуляції, з приймачем вання зворотнього каналу, вихід якого сполучений з входом демодулятора, вихід якого, як і входи блоків Система «МІТРІС» за своєю технічною сутнісчастотної модуляції сполучені з підсистемою притю є найбільш близьким технічним рішенням до йому, формування і обробки інформації, а також запропонованого винаходу і є їїпрототипом абонентських приймальних станцій, що включають Досвід впровадження й експлуатації системи у себе антену, конвертер і тюнер, ретрансляторів «МІТРІС», обраної в якості прототипу запропоносигналів центральної станції до абонентів, для ваного технічного рішення, в ряді обласних міст розширення зони прийому України виявив хиби, головні з яких • недостатня надійність НВЧ обладнання багаДо ВІДМІТНИХ ознак запропонованої мікрохвитоканального передавача, що працює поза примільової інтегрованої телерадіоінформаціиної систещенням, ми "МІТРІС-М" відносяться введений до складу центральної станції програмований конвертор-фо• складність конструкції НВЧ передавача, що рмувач групового сигналу проміжної частоти, що погребує визначених витрат на його профілактику перетворює сигнали, які поступають із модулятой оперативний ремонт при експлуатації, рів ПЧ в пакет з необхідним розподілом по часто• порівняно висока вартість центральної стантах Сформований пакет сигналів діапазону ції системи 0 95 1 7ГГц надходить на вхід НВЧ передавача, В основу запропонованого технічного рішення що являє собою широкосмуговий НВЧ блок фільтпоставлена задача розробки центральної передарації, підсилення і перетворення ЧМ сигналу в вальної станції системи «МІТРІС» нового типу, яка НВЧ сигнал Подібне схемне рішення дозволяє забезпечить зону обслуговування радіусом до спростити конструкцію НВЧ передавача, відмовив15км (прийнятної для більшості населених пункшись від його багатоканальної побудови У результів), порівняно відрізнялась би більш високою нататі знижується КІЛЬКІСТЬ НВЧ устаткування, що дійністю, простотою і, що немало важливо в умопрацює поза приміщенням і зменшується до одновах ринку послуг телебачення України і країн СНД, го КІЛЬКІСТЬ НВЧ кабелів, що з'єднують внутрішнє порівняно низькою вартістю устаткування устаткування з передавачем Це, а також можлиПоставлена задача вирішується тим, що до вість швидкої заміни широкосмугового НВЧ перескладу центральної станції введений програмовадавача, що вийшов із ладу, типовим блоком, значний конвертер-формувач групового сигналу проміно підвищує надійність і оперативну ремонтоприпжної частоти, N входів якого сполучені з N виходадність системи ми блоків частотної модуляції, а вихід сполучений із входом НВЧ передавача, що являє собою широЗменшення КІЛЬКОСТІ НВЧ блоків різко знижує космуговий НВЧ блок фільтрації, підсилення і пезагальну вартість устаткування системи Центраретворення ЧМ сигналів у НВЧ сигнал, вихід якого льна станція запропонованої мікрохвильової інтегчерез ЛІНІЮ передачі сполучений з передавальною рованої телерадюсистеми може бути виконана в антеною, безпосередньо, або через перше плече двох варіантах селектора поляризації, друге плече якого сполуче- перший варіант побудови передбачає органіно з М послідовно включеними феритовими циркузацію багатопрограмного телевізійного мовлення, ляторами, у прямі плечі яких включені виходи М - другий варіант розширює функції такої систеодносмугових НВЧ блоків фільтрації, підсилення і ми за рахунок введення додаткового обладнання перетворення ЧМ сигналів у НВЧ сигнал, входи для організації зворотнього каналу, передачі стуяких сполучені з М входами блоків частотної модудійних програм, передачі цифрової інформації за ляції, з приймачем зворотнього каналу, вихід якого допомогою односмугових передавачів сполучений із входом демодулятора, вихід якого, На фіг 1 подана структурна схема запропонояк і входи блоків частотної модуляції, сполучені з ваної системи, яка виконана в першому варіанті, підсистемою прийому, формування і обробки інфона фіг 2 представлена система, яка виконана в рмації другому варіанті Система (на фіг 1) складається з підсистеми прийому, формування й обробки інфоЗапропоноване технічне рішення являє собою рмації 1, центральної станції 2, що включає в себе розроблену авторами мікрохвильову інтегровану програмований конвертор-формувач групового сителерадюінформаційну систему «МІТРІС-М», що гналу проміжної частоти 3, N-входів якого сполуческладається із підсистеми прийому, обробки і форні з N-виходами блоків частотної модуляції 4, а вимування інформації, центральної станції, що вклюхід сполучений із входом НВЧ передавача 5, вихід чає в себе програмований конвертер-формувач якого через ЛІНІЮ передачі 6 сполучений з передагрупового сигналу проміжної частоти, N входів яковальною антеною 7, а також абонентських приймаго сполучені з N виходами блоків частотної модульних станцій 8, що включають у себе антену 9, ляції, а вихід сполучений із входом широкосмугоконвертор 10 і тюнер 11, ретрансляторів ^ с и г н а вого НВЧ передавача, що являє собою НВЧ блок лів центральної станції до абонентів для розшифільтрації, підсилення і перетворення ЧМ сигналів рення зони прийому в НВЧ сигнал, вихід якого через ЛІНІЮ передачі сполучений з передавальною антеною безпосереДругий варіант системи (див фіг 2) відрізнядньо, або через перше плече селектора поляризається додатковим обладнанням, введеним до ції, друге плече якого сполучено з М послідовно складу центральної станції, а саме селектора по 44933 ляризацм 13, перше плече якого сполучено з вихомації формуються спеціальні (наприклад, цифрові) дом НВЧ передавача 5, вихід залучений до лінії сигнали, що надходять на входи частотних модупередачі 6, а друге плече сполучене з М-послідовляторів 16 і після модуляції на несучих частотах у но включених феритових циркуляторів 14, у прямі діапазоні 70 140МГц надходять на входи одноплечі яких включені виходи М - односмугових НВЧ смугових НВЧ блоків фільтрації, підсилення і переблоків фільтрації, підсилення і перетворення ЧМтворення ЧМ сигналів у НВЧ сигнал 15, із виходу сигналів у НВЧ сигнал 15, входи яких сполучені з яких через ВІДПОВІДНІ плечі циркуляторів 14 надхоМ-блоками частотної модуляції 16, з приймачем дять на друге плече селектора поляризації 13 і дазворотньго каналу 17, вихід якого сполучений із лі по лінії передачі 6 в випромінюючу антену 7 У входом демодулятора 18, вихід якого як і входи інтерактивному режимі роботи системи ВХІДНІ сигблоків частотної модуляції 16 сполучені з підсистенали надходять в антену 7 і далі по лінії передачі 6 мою прийому, формування й обробки інформації через друге плече селектора поляризації 13 і від1 повідне плече циркулятора 14 на вхід приймача зворотнього каналу 17 Після перетворення і підСистема в першому варіанті виконання (див силення в приймачі зворотнього каналу 17 сигнал фіг 1) працює таким чином Підсистема прийому, у діапазоні частот 0 9 2 ОГГц надходить на вхід формування й обробки інформації 1 здійснює обдемодулятора 18, із виходу якого він подається в робку отриманих сигналів від різних джерел і перепідсистему прийому, формування й обробки інфотворює їх у відео і звукові сигнали, що подаються рмації 1 на входи частотних модуляторів 4 центральної станції 2 Частотно-модульовані сигнали різних амплггуд і частот у діапазоні 0 95 1 7ГГц із виходу частотних модуляторів 4 надходять на вхід конвертора - формувача 3, де відбувається формування пакета сигналів В сформованому пакеті всі сигнали близькі і відстроєні один від одного по амплггуді і частоті на одинаковий вибраний частотний проміжок Сформований пакет сигналів надходить на вхід широкосмугового НВЧ передавача 5, де відбувається фільтрація, підсилення і перетворення сигналів у робочий частотний діапазон системи, і через ЛІНІЮ передачі 6 і передавальну антену 7 випромінюється в навколишній простір В другому варіанті (див фіг 2) система працює таким чином Сформований, як у першому варіанті, пакет сигналів із НВЧ передавача 5 надходить у перше плече селектора поляризації 13 і далі по лінії передачі 6 в передавальну антену 7 У підсистемі прийому, формування й обробки інфор Порівняльний аналіз із прототипом показує, що мікрохвильова інтегрована телерадюшформаційна система МІТРІС-М, котра заявляється відрізняється наявністю нових функціональних вузлів і елементів з ВІДПОВІДНИМИ зв'язками, що надають системі підвищену надійність в експлуатації, спрощує конструкцію і помггно знижують її вартість Запропоновані технічні рішення реалізовано в складі системи МІТРІС-М на території міжнародного дитячого центру «Артек» влітку 2000 р і проходить дослідну експлуатацію Література 1 А Антрошкевич Применение MMDS для распространения телевизионных программ «Телеспутник», 1995г, № 2 2 Нарытник Т К, Бабак В П , Ильченко М Е , Кравчук С А Микроволновые технологии в телекоммуникационных системах - Киев Техника, 2000г - 1 3 1 с ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
