Спосіб з’єднання сталевої головки з полімерно-композиційним тілом порожнистої насосної штанги

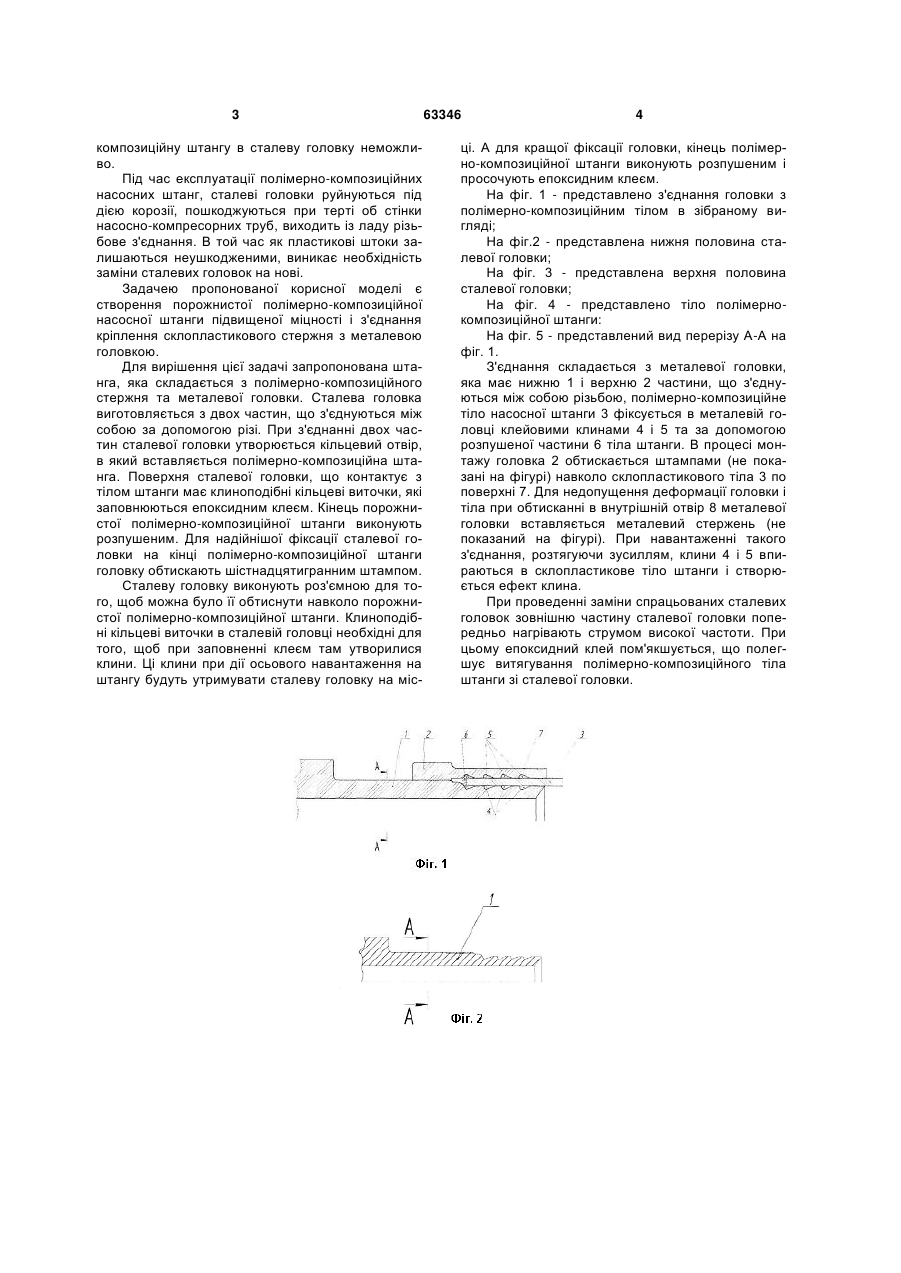

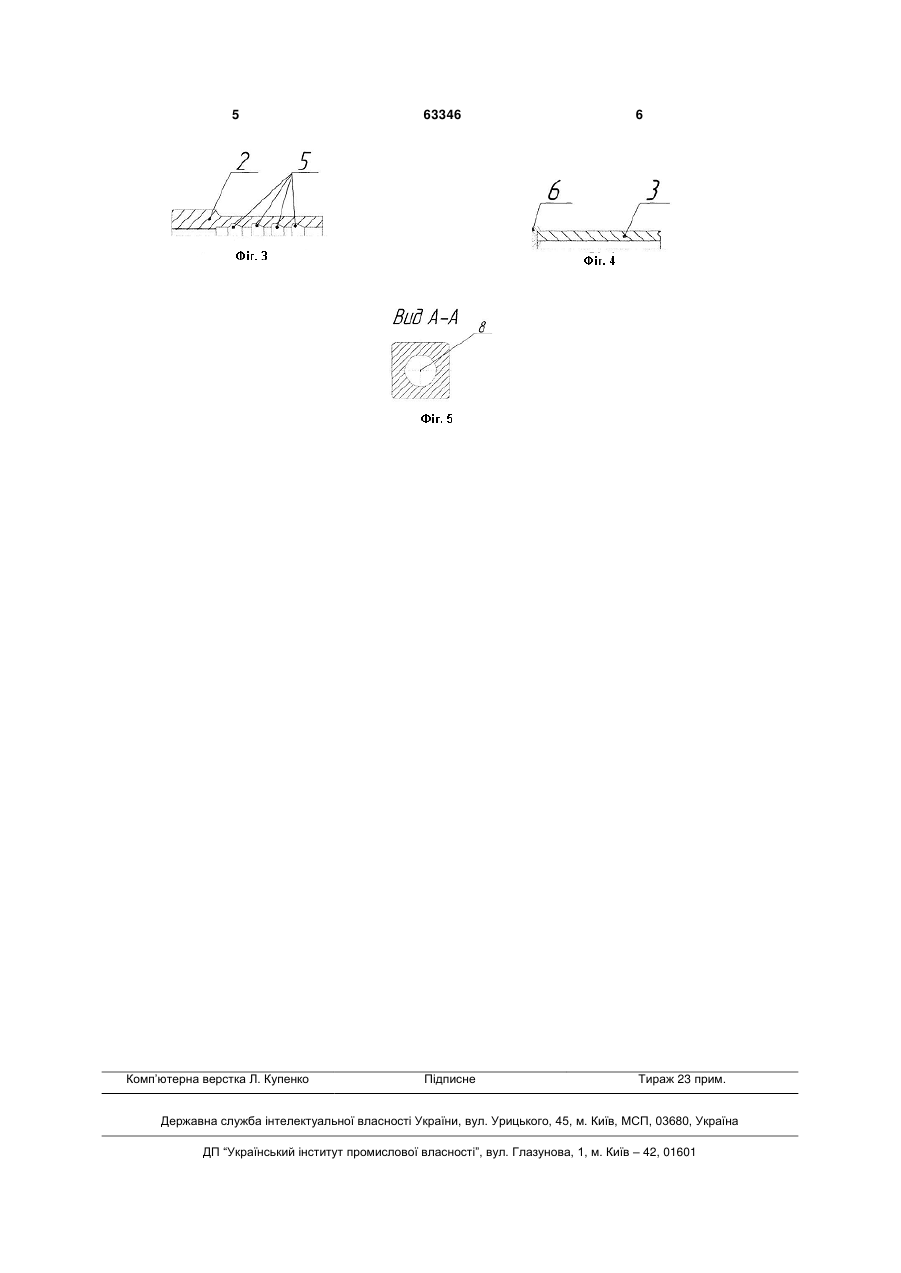

Спосіб з'єднання сталевої головки з полімерно-композиційним тілом порожнистої насосної 3 композиційну штангу в сталеву головку неможливо. Під час експлуатації полімерно-композиційних насосних штанг, сталеві головки руйнуються під дією корозії, пошкоджуються при терті об стінки насосно-компресорних труб, виходить із ладу різьбове з'єднання. В той час як пластикові штоки залишаються неушкодженими, виникає необхідність заміни сталевих головок на нові. Задачею пропонованої корисної моделі є створення порожнистої полімерно-композиційної насосної штанги підвищеної міцності і з'єднання кріплення склопластикового стержня з металевою головкою. Для вирішення цієї задачі запропонована штанга, яка складається з полімерно-композиційного стержня та металевої головки. Сталева головка виготовляється з двох частин, що з'єднуються між собою за допомогою різі. При з'єднанні двох частин сталевої головки утворюється кільцевий отвір, в який вставляється полімерно-композиційна штанга. Поверхня сталевої головки, що контактує з тілом штанги має клиноподібні кільцеві виточки, які заповнюються епоксидним клеєм. Кінець порожнистої полімерно-композиційної штанги виконують розпушеним. Для надійнішої фіксації сталевої головки на кінці полімерно-композиційної штанги головку обтискають шістнадцятигранним штампом. Сталеву головку виконують роз'ємною для того, щоб можна було її обтиснути навколо порожнистої полімерно-композиційної штанги. Клиноподібні кільцеві виточки в сталевій головці необхідні для того, щоб при заповненні клеєм там утворилися клини. Ці клини при дії осьового навантаження на штангу будуть утримувати сталеву головку на міс 63346 4 ці. А для кращої фіксації головки, кінець полімерно-композиційної штанги виконують розпушеним і просочують епоксидним клеєм. На фіг. 1 - представлено з'єднання головки з полімерно-композиційним тілом в зібраному вигляді; На фіг.2 - представлена нижня половина сталевої головки; На фіг. 3 - представлена верхня половина сталевої головки; На фіг. 4 - представлено тіло полімернокомпозиційної штанги: На фіг. 5 - представлений вид перерізу А-А на фіг. 1. З'єднання складається з металевої головки, яка має нижню 1 і верхню 2 частини, що з'єднуються між собою різьбою, полімерно-композиційне тіло насосної штанги 3 фіксується в металевій головці клейовими клинами 4 і 5 та за допомогою розпушеної частини 6 тіла штанги. В процесі монтажу головка 2 обтискається штампами (не показані на фігурі) навколо склопластикового тіла 3 по поверхні 7. Для недопущення деформації головки і тіла при обтисканні в внутрішній отвір 8 металевої головки вставляється металевий стержень (не показаний на фігурі). При навантаженні такого з'єднання, розтягуючи зусиллям, клини 4 і 5 впираються в склопластикове тіло штанги і створюється ефект клина. При проведенні заміни спрацьованих сталевих головок зовнішню частину сталевої головки попередньо нагрівають струмом високої частоти. При цьому епоксидний клей пом'якшується, що полегшує витягування полімерно-композиційного тіла штанги зі сталевої головки. 5 Комп’ютерна верстка Л. Купенко 63346 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
