Спосіб автоматичного регулювання напруги в електричній мережі
Номер патенту: 63428
Опубліковано: 10.10.2011
Формула / Реферат
Спосіб автоматичного регулювання напруги на шинах електричної підстанції, що включає вимірювання вхідної напруги і струму, формування напруги струмової компенсації, підсумовування напруги струмової компенсації з вхідною напругою, отриману суму порівнюють з уставкою по напрузі і формують команду на регулювання, який відрізняється тим, що на основі виміряних значень вхідної напруги і вхідних струмів кожної з відхідних ліній методом багатокритеріальної оптимізації розраховують значення коефіцієнтів трансформації трансформатора для кожної з фаз, при яких відхилення напруги на шинах споживачів на кінцях відхідних ліній і рівні несиметрії регульованої напруги на шинах низької напруги трансформаторної підстанції будуть оптимальними і формують команду на регулювання для кожної з фаз окремо.
Текст

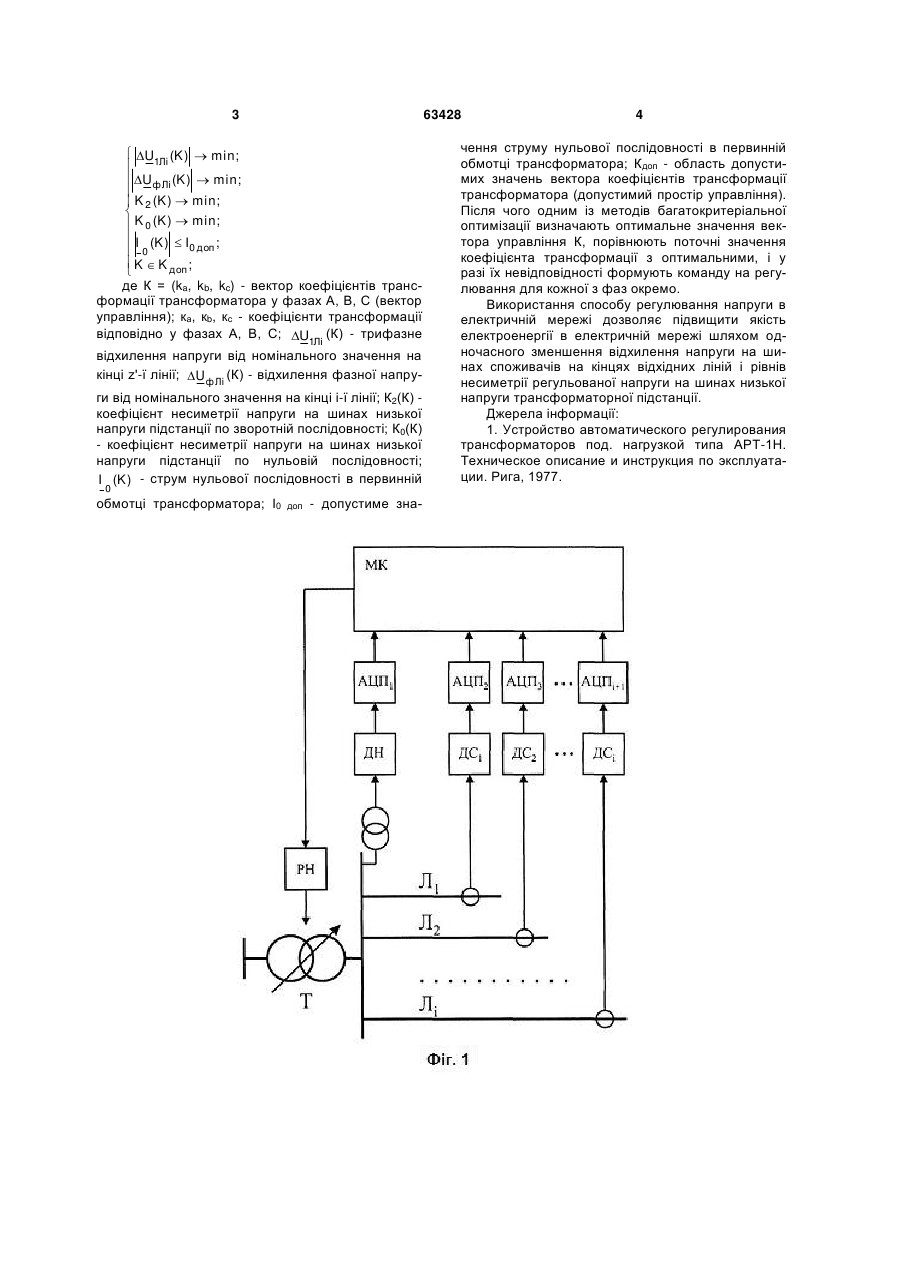

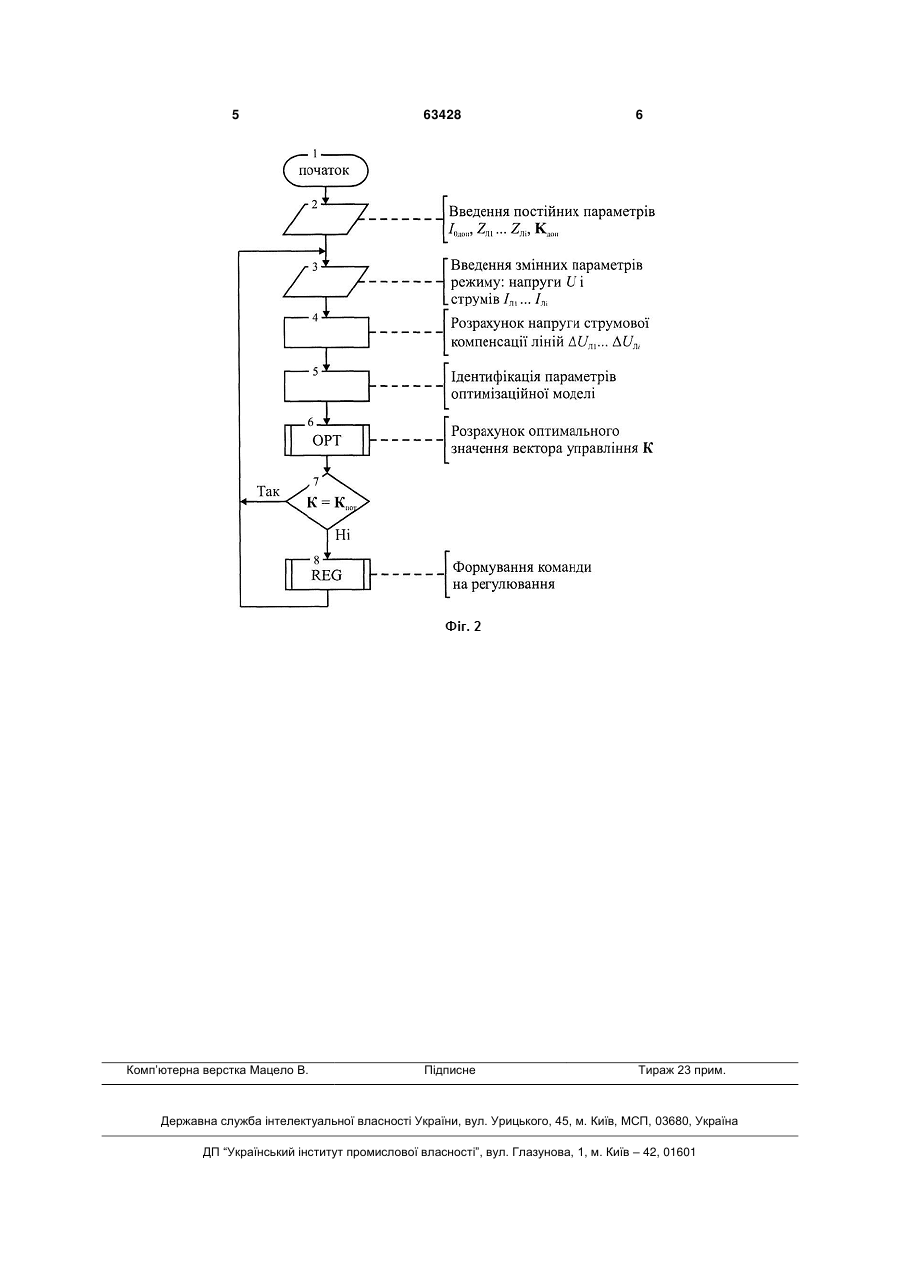

Спосіб автоматичного регулювання напруги на шинах електричної підстанції, що включає вимірювання вхідної напруги і струму, формування напруги струмової компенсації, підсумовування напруги струмової компенсації з вхідною напругою, 3 63428 U (K ) min; 1Лі UфЛі (K ) min; K 2 (K ) min; K 0 (K ) min; I (K ) I 0 доп ; 0 K K доп ; де К = (ka, kb, kc) - вектор коефіцієнтів трансформації трансформатора у фазах А, В, С (вектор управління); ка, кb, кс - коефіцієнти трансформації відповідно у фазах А, В, С; U1Лі (К) - трифазне відхилення напруги від номінального значення на кінці z'-ї лінії; U фЛі (К) - відхилення фазної напруги від номінального значення на кінці i-ї лінії; К2(К) коефіцієнт несиметрії напруги на шинах низької напруги підстанції по зворотній послідовності; К0(К) - коефіцієнт несиметрії напруги на шинах низької напруги підстанції по нульовій послідовності; I (K ) - струм нульової послідовності в первинній 0 обмотці трансформатора; I0 доп - допустиме зна 4 чення струму нульової послідовності в первинній обмотці трансформатора; Кдоп - область допустимих значень вектора коефіцієнтів трансформації трансформатора (допустимий простір управління). Після чого одним із методів багатокритеріальної оптимізації визначають оптимальне значення вектора управління К, порівнюють поточні значення коефіцієнта трансформації з оптимальними, і у разі їх невідповідності формують команду на регулювання для кожної з фаз окремо. Використання способу регулювання напруги в електричній мережі дозволяє підвищити якість електроенергії в електричній мережі шляхом одночасного зменшення відхилення напруги на шинах споживачів на кінцях відхідних ліній і рівнів несиметрії регульованої напруги на шинах низької напруги трансформаторної підстанції. Джерела інформації: 1. Устройство автоматического регулирования трансформаторов под. нагрузкой типа АРТ-1Н. Техническое описание и инструкция по эксплуатации. Рига, 1977. 5 Комп’ютерна верстка Мацело В. 63428 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic regulation of voltage in electric network
Автори англійськоюPleshkov Petro Hryhorovych, Zinzura Vasyl Vasyliovych
Назва патенту російськоюСпособ автоматического регулирования напряжения в электрической сети
Автори російськоюПлешков Петр Григорьевич, Зинзура Василий Васильевич
МПК / Мітки
МПК: H02J 3/12
Мітки: мережі, регулювання, електричний, спосіб, автоматичного, напруги
