Пристрій контролю та автоматичного регулювання рівня напруги на шинах трансформаторної підстанції

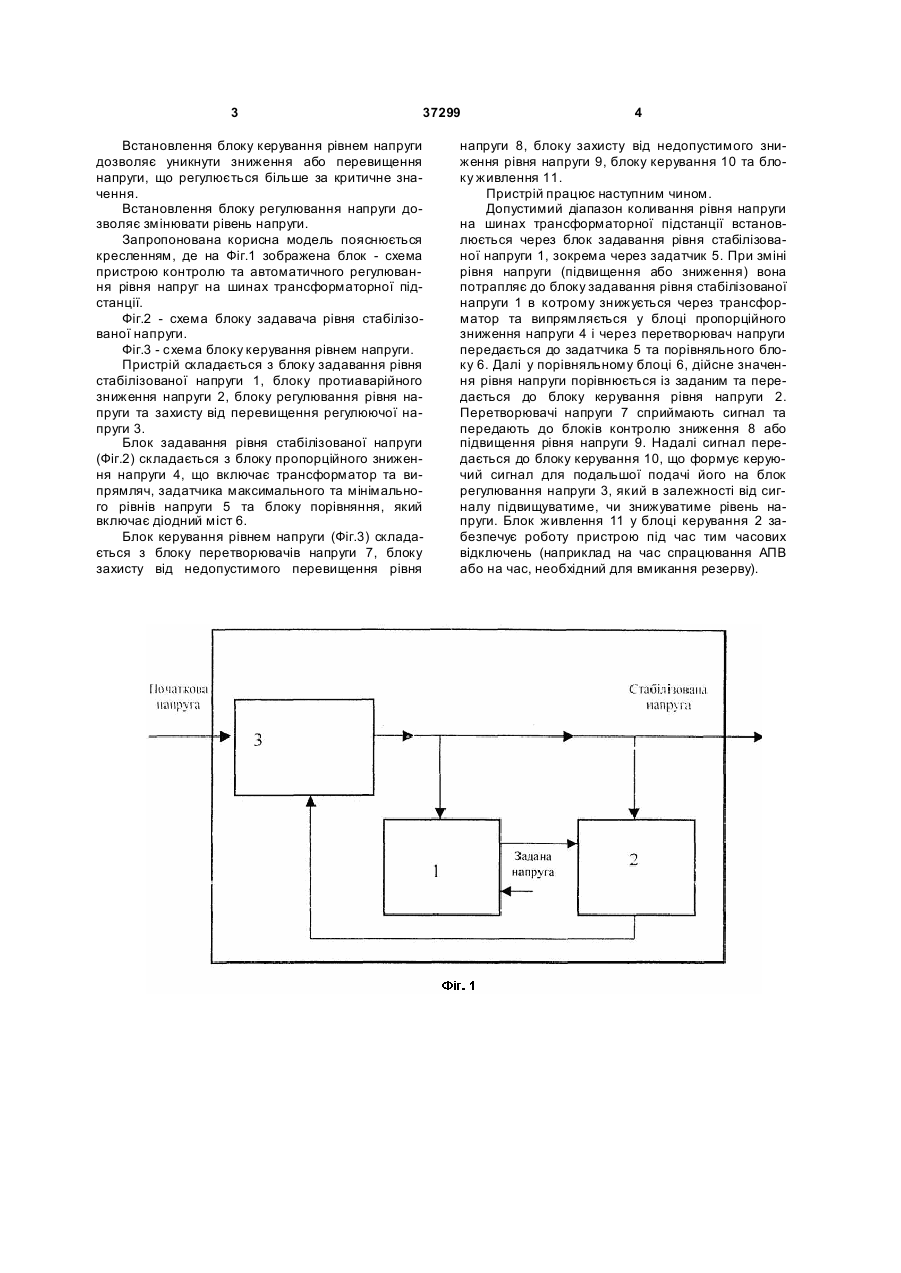

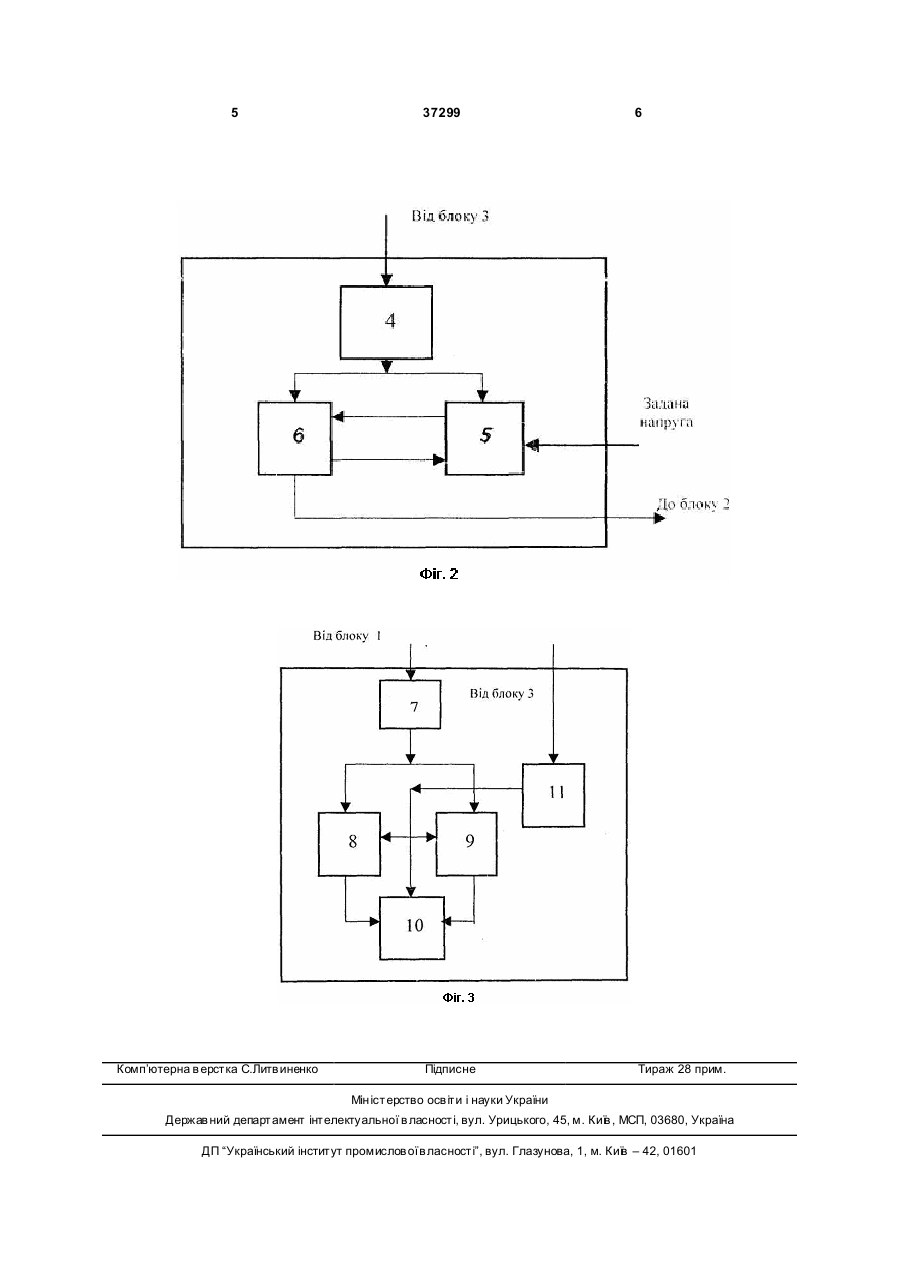

Пристрій контролю та автоматичного регулювання рівня напруги на шинах трансформаторної 3 37299 Встановлення блоку керування рівнем напруги дозволяє уникнути зниження або перевищення напруги, що регулюється більше за критичне значення. Встановлення блоку регулювання напруги дозволяє змінювати рівень напруги. Запропонована корисна модель пояснюється кресленням, де на Фіг.1 зображена блок - схема пристрою контролю та автоматичного регулювання рівня напруг на шинах трансформаторної підстанції. Фіг.2 - схема блоку задавача рівня стабілізованої напруги. Фіг.3 - схема блоку керування рівнем напруги. Пристрій складається з блоку задавання рівня стабілізованої напруги 1, блоку протиаварійного зниження напруги 2, блоку регулювання рівня напруги та захисту від перевищення регулюючої напруги 3. Блок задавання рівня стабілізованої напруги (Фіг.2) складається з блоку пропорційного зниження напруги 4, що включає трансформатор та випрямляч, задатчика максимального та мінімального рівнів напруги 5 та блоку порівняння, який включає діодний міст 6. Блок керування рівнем напруги (Фіг.3) складається з блоку перетворювачів напруги 7, блоку захисту від недопустимого перевищення рівня 4 напруги 8, блоку захисту від недопустимого зниження рівня напруги 9, блоку керування 10 та блоку живлення 11. Пристрій працює наступним чином. Допустимий діапазон коливання рівня напруги на шинах трансформаторної підстанції встановлюється через блок задавання рівня стабілізованої напруги 1, зокрема через задатчик 5. При зміні рівня напруги (підвищення або зниження) вона потрапляє до блоку задавання рівня стабілізованої напруги 1 в котрому знижується через трансформатор та випрямляється у блоці пропорційного зниження напруги 4 і через перетворювач напруги передається до задатчика 5 та порівняльного блоку 6. Далі у порівняльному блоці 6, дійсне значення рівня напруги порівнюється із заданим та передається до блоку керування рівня напруги 2. Перетворювачі напруги 7 сприймають сигнал та передають до блоків контролю зниження 8 або підвищення рівня напруги 9. Надалі сигнал передається до блоку керування 10, що формує керуючий сигнал для подальшої подачі його на блок регулювання напруги 3, який в залежності від сигналу підвищуватиме, чи знижуватиме рівень напруги. Блок живлення 11 у блоці керування 2 забезпечує роботу пристрою під час тим часових відключень (наприклад на час спрацювання АПВ або на час, необхідний для вмикання резерву). 5 Комп’ютерна в ерстка C.Литв иненко 37299 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
