Спосіб відкритої розробки розсипів

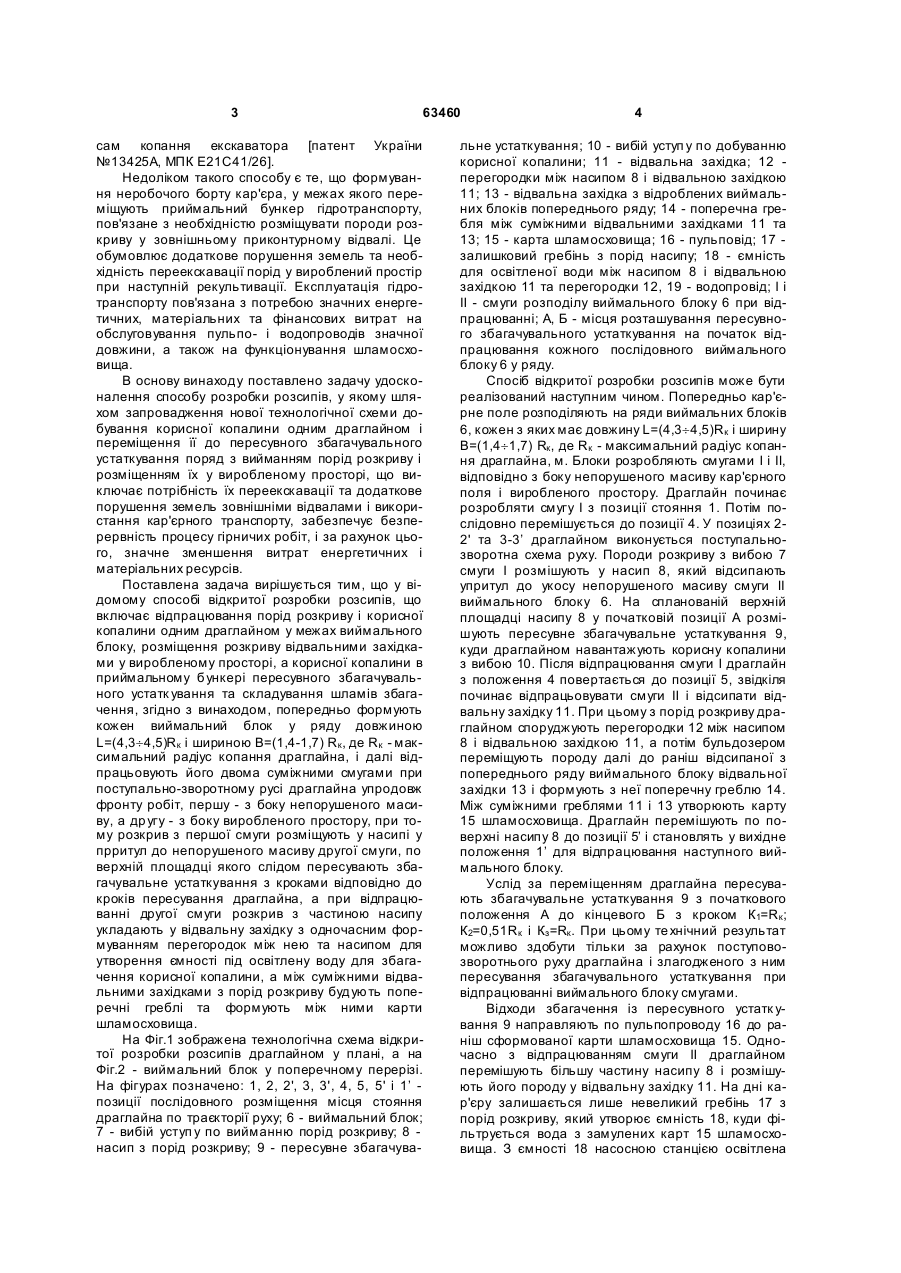

Спосіб відкритої розробки розсипів, що включає відпрацювання порід розкриву і корисної копалини одним драглайном у межах виймального блока, розміщення розкриву відвальними західками у виробленому просторі, а корисної копалини в приймальному бункері пересувного збагачува C2 2 (19) 1 3 63460 сам копання екскаватора [патент України №13425А, МПК Ε21С41/26]. Недоліком такого способу є те, що формування неробочого борту кар'єра, у межах якого переміщують приймальний бункер гідротранспорту, пов'язане з необхідністю розміщувати породи розкриву у зовнішньому приконтурному відвалі. Це обумовлює додаткове порушення земель та необхідність переекскавації порід у вироблений простір при наступній рекультивації. Експлуатація гідротранспорту пов'язана з потребою значних енергетичних, матеріальних та фінансових витрат на обслуговування пульпо- і водопроводів значної довжини, а також на функціонування шламосховища. В основу винаходу поставлено задачу удосконалення способу розробки розсипів, у якому шляхом запровадження нової технологічної схеми добування корисної копалини одним драглайном і переміщення її до пересувного збагачувального устаткування поряд з вийманням порід розкриву і розміщенням їх у виробленому просторі, що виключає потрібність їх переекскавації та додаткове порушення земель зовнішніми відвалами і використання кар'єрного транспорту, забезпечує безперервність процесу гірничих робіт, і за рахунок цього, значне зменшення витрат енергетичних і матеріальних ресурсів. Поставлена задача вирішується тим, що у відомому способі відкритої розробки розсипів, що включає відпрацювання порід розкриву і корисної копалини одним драглайном у межах виймального блоку, розміщення розкриву відвальними західками у виробленому просторі, а корисної копалини в приймальному бункері пересувного збагачувального устатк ування та складування шламів збагачення, згідно з винаходом, попередньо формують кожен виймальний блок у ряду довжиною L=(4,3¸4,5)Rк і шириною В=(1,4-1,7) Rк , де Rк - максимальний радіус копання драглайна, і далі відпрацьовують його двома суміжними смугами при поступально-зворотному русі драглайна упродовж фронту робіт, першу - з боку непорушеного масиву, а др угу - з боку виробленого простору, при тому розкрив з першої смуги розміщують у насипі у прритул до непорушеного масиву другої смуги, по верхній площадці якого слідом пересувають збагачувальне устаткування з кроками відповідно до кроків пересування драглайна, а при відпрацюванні другої смуги розкрив з частиною насипу укладають у відвальну західку з одночасним формуванням перегородок між нею та насипом для утворення ємності під освітлену воду для збагачення корисної копалини, а між суміжними відвальними західками з порід розкриву будують поперечні греблі та формують між ними карти шламосховища. На Фіг.1 зображена технологічна схема відкритої розробки розсипів драглайном у плані, а на Фіг.2 - виймальний блок у поперечному перерізі. На фігурах позначено: 1, 2, 2', 3, 3', 4, 5, 5' і 1’ позиції послідовного розміщення місця стояння драглайна по траєкторії руху; 6 - виймальний блок; 7 - вибій уступ у по вийманню порід розкриву; 8 насип з порід розкриву; 9 - пересувне збагачува 4 льне устаткування; 10 - вибій уступ у по добуванню корисної копалини; 11 - відвальна західка; 12 перегородки між насипом 8 і відвальною західкою 11; 13 - відвальна західка з відроблених виймальних блоків попереднього ряду; 14 - поперечна гребля між суміжними відвальними західками 11 та 13; 15 - карта шламосховища; 16 - пульповід; 17 залишковий гребінь з порід насипу; 18 - ємність для освітленої води між насипом 8 і відвальною західкою 11 та перегородки 12, 19 - водопровід; І і II - смуги розподілу виймального блоку 6 при відпрацюванні; А, Б - місця розташування пересувного збагачувального устаткування на початок відпрацювання кожного послідовного виймального блоку 6 у ряду. Спосіб відкритої розробки розсипів може бути реалізований наступним чином. Попередньо кар'єрне поле розподіляють на ряди виймальних блоків 6, кожен з яких має довжину L=(4,3¸4,5)Rк і ширину В=(1,4¸1,7) Rк , де Rк - максимальний радіус копання драглайна, м. Блоки розробляють смугами І і II, відповідно з боку непорушеного масиву кар'єрного поля і виробленого простору. Драглайн починає розробляти смугу І з позиції стояння 1. Потім послідовно перемішується до позиції 4. У позиціях 22' та 3-3’ драглайном виконується поступальнозворотна схема руху. Породи розкриву з вибою 7 смуги І розмішують у насип 8, який відсипають упритул до укосу непорушеного масиву смуги II виймального блоку 6. На спланованій верхній площадці насипу 8 у початковій позиції А розмішують пересувне збагачувальне устаткування 9, куди драглайном навантажують корисну копалини з вибою 10. Після відпрацювання смуги І драглайн з положення 4 повертається до позиції 5, звідкіля починає відпрацьовувати смуги II і відсипати відвальну західку 11. При цьому з порід розкриву драглайном споруджують перегородки 12 між насипом 8 і відвальною західкою 11, а потім бульдозером переміщують породу далі до раніш відсипаної з попереднього ряду виймального блоку відвальної західки 13 і формують з неї поперечну греблю 14. Між суміжними греблями 11 і 13 утворюють карту 15 шламосховища. Драглайн перемішують по поверхні насипу 8 до позиції 5’ і становлять у вихідне положення 1’ для відпрацювання наступного виймального блоку. Услід за переміщенням драглайна пересувають збагачувальне устаткування 9 з початкового положення А до кінцевого Б з кроком К1=Rк ; К2=0,51Rк і Кз=Rк . При цьому те хнічний результат можливо здобути тільки за рахунок поступовозворотнього руху драглайна і злагодженого з ним пересування збагачувального устаткування при відпрацюванні виймального блоку смугами. Відходи збагачення із пересувного устатк ування 9 направляють по пульпопроводу 16 до раніш сформованої карти шламосховища 15. Одночасно з відпрацюванням смуги ІІ драглайном перемішують більшу частину насипу 8 і розмішують його породу у відвальну західку 11. На дні кар'єру залишається лише невеликий гребінь 17 з порід розкриву, який утворює ємність 18, куди фільтрується вода з замулених карт 15 шламосховища. З ємності 18 насосною станцією освітлена 5 63460 вода по водопроводу 19 подається на пересувне збагачувальне устаткування 9. Виймальні блоки 6 розроблюють послідовно один за одним рядами від одного краю кар'єрного поля до протилежного. Після затвердіння поверхні карти шламосховища 15 рекультивують. Проектом розробки Клесівського родовища янтарного піску передбачено впровадження нової Комп’ютерна в ерстка В. Клюкін 6 технології. За ра хунок суттєвого скорочення технологічного циклу та виключення з експлуатації двох мехлопат ЕО-6122 та 8 автосамоскидів КрАЗ256 зменшені витрата 148 τ паливно-мастильних матеріалів, завдяки чому щорічний економічний ефект становить понад 180тис.грн. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
