Модульна установка для одержання біогазу та біодобрив з органічних відходів

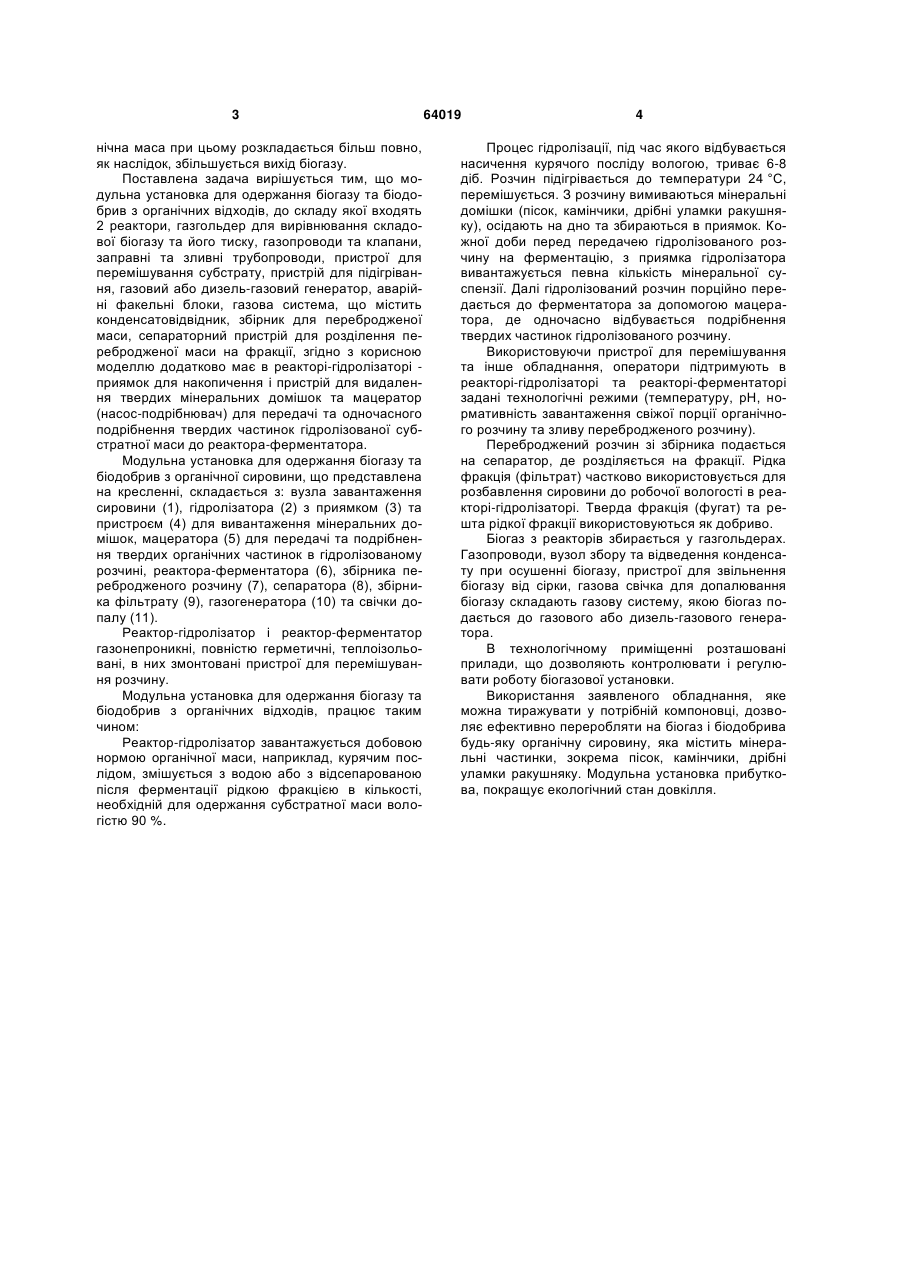

Модульна установка для одержання біогазу та біодобрив з органічних відходів, до складу якої входять 2 реактори, газгольдер для вирівнювання 3 нічна маса при цьому розкладається більш повно, як наслідок, збільшується вихід біогазу. Поставлена задача вирішується тим, що модульна установка для одержання біогазу та біодобрив з органічних відходів, до складу якої входять 2 реактори, газгольдер для вирівнювання складової біогазу та його тиску, газопроводи та клапани, заправні та зливні трубопроводи, пристрої для перемішування субстрату, пристрій для підігрівання, газовий або дизель-газовий генератор, аварійні факельні блоки, газова система, що містить конденсатовідвідник, збірник для перебродженої маси, сепараторний пристрій для розділення перебродженої маси на фракції, згідно з корисною моделлю додатково має в реакторі-гідролізаторі приямок для накопичення і пристрій для видалення твердих мінеральних домішок та мацератор (насос-подрібнювач) для передачі та одночасного подрібнення твердих частинок гідролізованої субстратної маси до реактора-ферментатора. Модульна установка для одержання біогазу та біодобрив з органічної сировини, що представлена на кресленні, складається з: вузла завантаження сировини (1), гідролізатора (2) з приямком (3) та пристроєм (4) для вивантаження мінеральних домішок, мацератора (5) для передачі та подрібнення твердих органічних частинок в гідролізованому розчині, реактора-ферментатора (6), збірника перебродженого розчину (7), сепаратора (8), збірника фільтрату (9), газогенератора (10) та свічки допалу (11). Реактор-гідролізатор і реактор-ферментатор газонепроникні, повністю герметичні, теплоізольовані, в них змонтовані пристрої для перемішування розчину. Модульна установка для одержання біогазу та біодобрив з органічних відходів, працює таким чином: Реактор-гідролізатор завантажується добовою нормою органічної маси, наприклад, курячим послідом, змішується з водою або з відсепарованою після ферментації рідкою фракцією в кількості, необхідній для одержання субстратної маси вологістю 90 %. 64019 4 Процес гідролізації, під час якого відбувається насичення курячого посліду вологою, триває 6-8 діб. Розчин підігрівається до температури 24 °C, перемішується. З розчину вимиваються мінеральні домішки (пісок, камінчики, дрібні уламки ракушняку), осідають на дно та збираються в приямок. Кожної доби перед передачею гідролізованого розчину на ферментацію, з приямка гідролізатора вивантажується певна кількість мінеральної суспензії. Далі гідролізований розчин порційно передається до ферментатора за допомогою мацератора, де одночасно відбувається подрібнення твердих частинок гідролізованого розчину. Використовуючи пристрої для перемішування та інше обладнання, оператори підтримують в реакторі-гідролізаторі та реакторі-ферментаторі задані технологічні режими (температуру, рН, нормативність завантаження свіжої порції органічного розчину та зливу перебродженого розчину). Переброджений розчин зі збірника подається на сепаратор, де розділяється на фракції. Рідка фракція (фільтрат) частково використовується для розбавлення сировини до робочої вологості в реакторі-гідролізаторі. Тверда фракція (фугат) та решта рідкої фракції використовуються як добриво. Біогаз з реакторів збирається у газгольдерах. Газопроводи, вузол збору та відведення конденсату при осушенні біогазу, пристрої для звільнення біогазу від сірки, газова свічка для допалювання біогазу складають газову систему, якою біогаз подається до газового або дизель-газового генератора. В технологічному приміщенні розташовані прилади, що дозволяють контролювати і регулювати роботу біогазової установки. Використання заявленого обладнання, яке можна тиражувати у потрібній компоновці, дозволяє ефективно переробляти на біогаз і біодобрива будь-яку органічну сировину, яка містить мінеральні частинки, зокрема пісок, камінчики, дрібні уламки ракушняку. Модульна установка прибуткова, покращує екологічний стан довкілля. 5 Комп’ютерна верстка М. Ломалова 64019 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
