Футерівка обертової печі
Номер патенту: 64151
Опубліковано: 25.10.2011
Автори: Сахаров Олександр Сергійович, Новохатська Юлія Миколаївна, Тіхомірова Ірина Миколаївна, Щербина Валерій Юрійович
Формула / Реферат
Футерівка обертової печі, що містить встановлені в корпусі печі вогнетривкі цеглини і укладені між ними металеві пластини, на ділянці максимальних температур, рівній довжині факела, яка відрізняється тим, що пластини виконані у вигляді решітки, причому відстань між складовими елементами решітки не менша, ніж їх товщина.
Текст

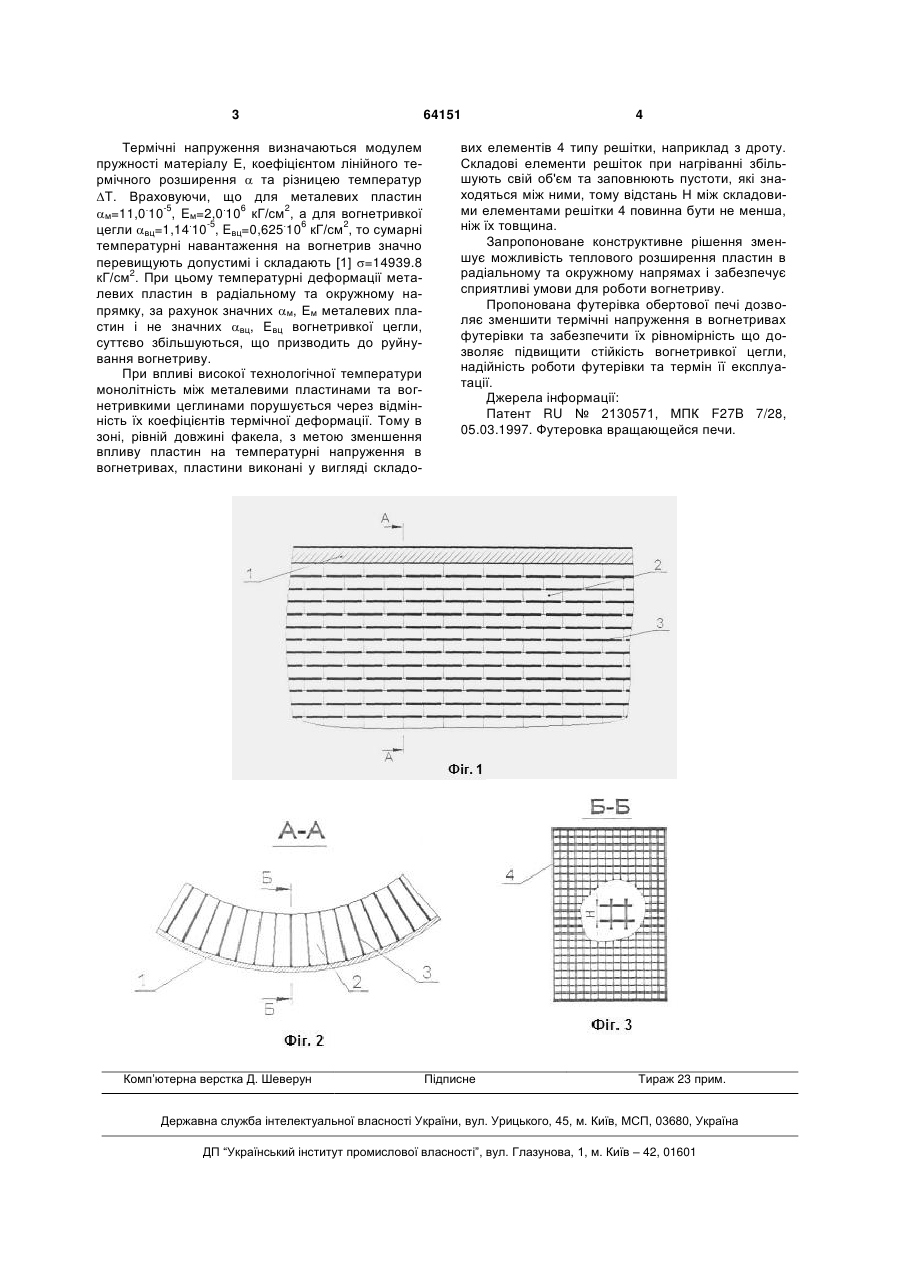

Футерівка обертової печі, що містить встановлені в корпусі печі вогнетривкі цеглини і укладені між ними металеві пластини, на ділянці максимальних температур, рівній довжині факела, яка відрізняється тим, що пластини виконані у вигляді решітки, причому відстань між складовими елементами решітки не менша, ніж їх товщина. (19) (21) u201105307 (22) 26.04.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, САХАРОВ ОЛЕКСАНДР СЕРГІЙОВИЧ, ТІХОМІРОВА ІРИНА МИКОЛАЇВНА, НОВОХАТСЬКА ЮЛІЯ МИКОЛАЇВНА 3 Термічні напруження визначаються модулем пружності матеріалу Е, коефіцієнтом лінійного термічного розширення та різницею температур T. Враховуючи, що для металевих пластин . -5 . 6 2 м=11,0 10 , Eм=2,0 10 кГ/см , а для вогнетривкої . -5 . 6 2 цегли вц=1,14 10 , Eвц=0,625 10 кГ/см , то сумарні температурні навантаження на вогнетрив значно перевищують допустимі і складають [1] =14939.8 2 кГ/см . При цьому температурні деформації металевих пластин в радіальному та окружному напрямку, за рахунок значних м, Ем металевих пластин і не значних вц, Евц вогнетривкої цегли, суттєво збільшуються, що призводить до руйнування вогнетриву. При впливі високої технологічної температури монолітність між металевими пластинами та вогнетривкими цеглинами порушується через відмінність їх коефіцієнтів термічної деформації. Тому в зоні, рівній довжині факела, з метою зменшення впливу пластин на температурні напруження в вогнетривах, пластини виконані у вигляді складо Комп’ютерна верстка Д. Шеверун 64151 4 вих елементів 4 типу решітки, наприклад з дроту. Складові елементи решіток при нагріванні збільшують свій об'єм та заповнюють пустоти, які знаходяться між ними, тому відстань Н між складовими елементами решітки 4 повинна бути не менша, ніж їх товщина. Запропоноване конструктивне рішення зменшує можливість теплового розширення пластин в радіальному та окружному напрямах і забезпечує сприятливі умови для роботи вогнетриву. Пропонована футерівка обертової печі дозволяє зменшити термічні напруження в вогнетривах футерівки та забезпечити їх рівномірність що дозволяє підвищити стійкість вогнетривкої цегли, надійність роботи футерівки та термін її експлуатації. Джерела інформації: Патент RU № 2130571, МПК F27B 7/28, 05.03.1997. Футеровка вращающейся печи. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 64151 6
ДивитисяДодаткова інформація
Назва патенту англійськоюLining of a rotary furnace
Автори англійськоюScherbyna Valerii Yuriiovych, Sakharov Oleksandr Serhiiovych, Tykhomyrova Iryna Mykolaivna, Novokhatska Yulia Mykolaivna
Назва патенту російськоюФутеровка вращающейся печи
Автори російськоюЩербина Валерий Юрьевич, Сахаров Александр Сергеевич, Тихомирова Ирина Николаевна, Новохатская Юлия Николаевна
МПК / Мітки
МПК: F27B 7/28
Мітки: печі, футерівка, обертової
