Спосіб кріплення гірничих виробок, пройдених в породах, схильних до здимання

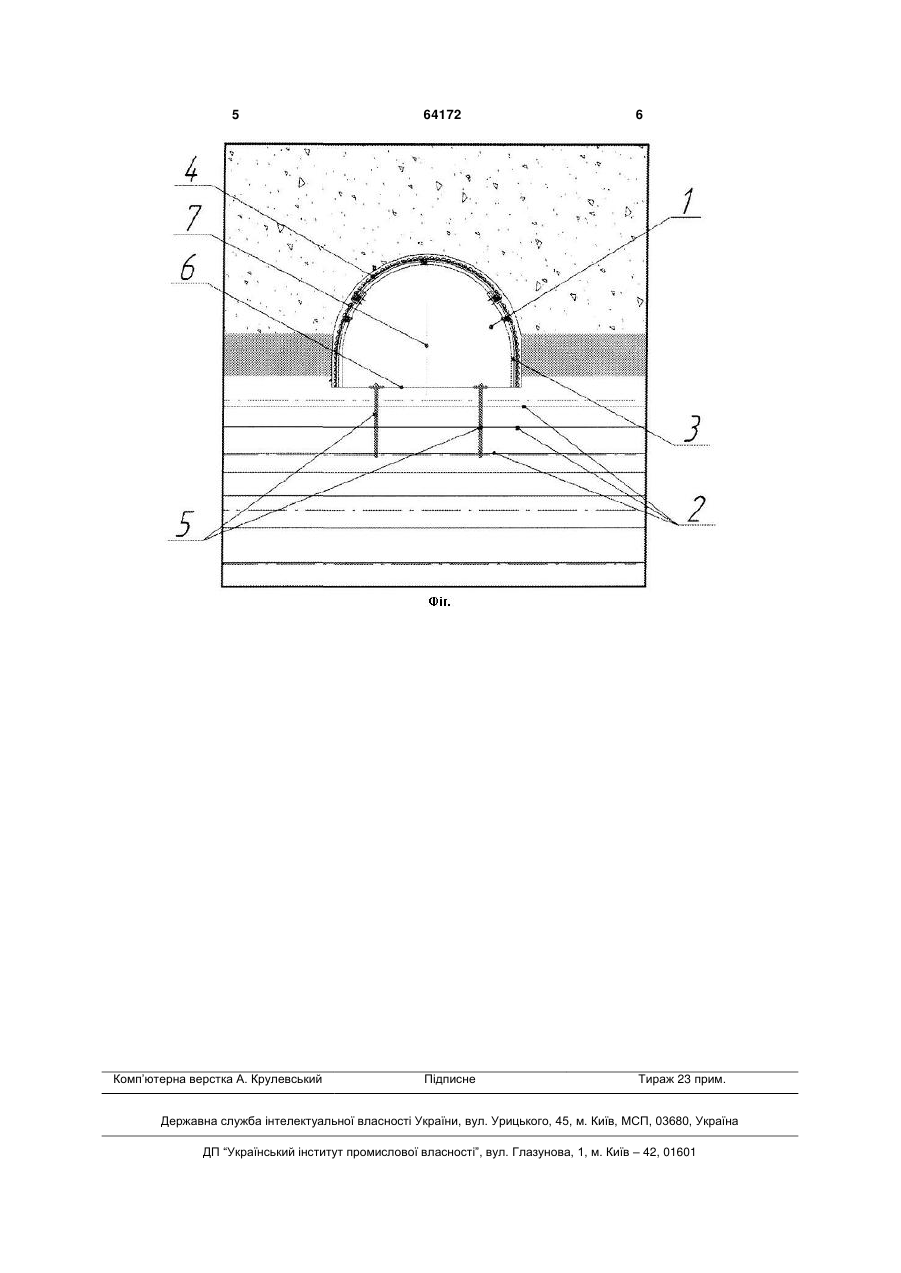

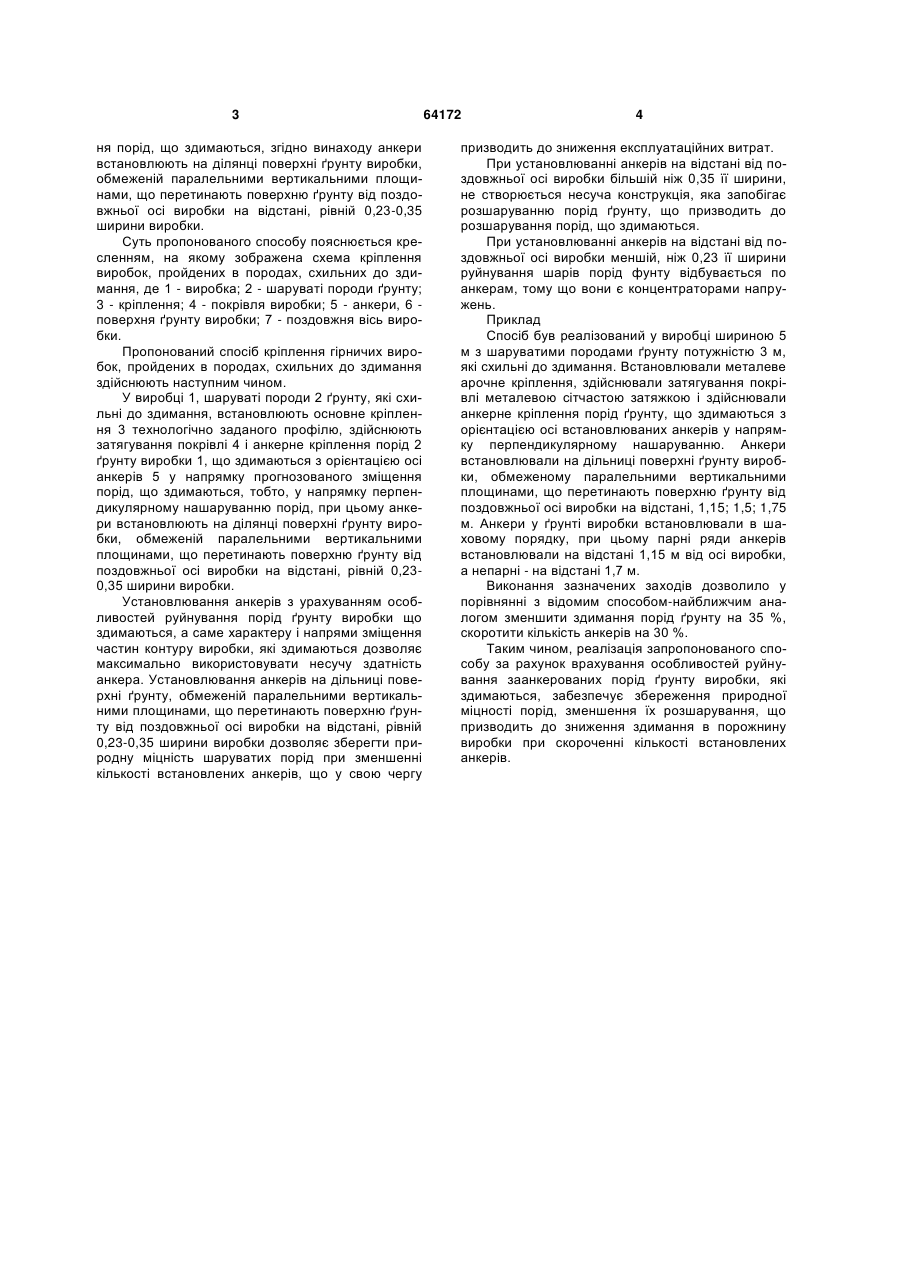

Спосіб кріплення гірничих виробок, пройдених 3 ня порід, що здимаються, згідно винаходу анкери встановлюють на ділянці поверхні ґрунту виробки, обмеженій паралельними вертикальними площинами, що перетинають поверхню ґрунту від поздовжньої осі виробки на відстані, рівній 0,23-0,35 ширини виробки. Суть пропонованого способу пояснюється кресленням, на якому зображена схема кріплення виробок, пройдених в породах, схильних до здимання, де 1 - виробка; 2 - шаруваті породи ґрунту; 3 - кріплення; 4 - покрівля виробки; 5 - анкери, 6 поверхня ґрунту виробки; 7 - поздовжня вісь виробки. Пропонований спосіб кріплення гірничих виробок, пройдених в породах, схильних до здимання здійснюють наступним чином. У виробці 1, шаруваті породи 2 ґрунту, які схильні до здимання, встановлюють основне кріплення 3 технологічно заданого профілю, здійснюють затягування покрівлі 4 і анкерне кріплення порід 2 ґрунту виробки 1, що здимаються з орієнтацією осі анкерів 5 у напрямку прогнозованого зміщення порід, що здимаються, тобто, у напрямку перпендикулярному нашаруванню порід, при цьому анкери встановлюють на ділянці поверхні ґрунту виробки, обмеженій паралельними вертикальними площинами, що перетинають поверхню ґрунту від поздовжньої осі виробки на відстані, рівній 0,230,35 ширини виробки. Установлювання анкерів з урахуванням особливостей руйнування порід ґрунту виробки що здимаються, а саме характеру і напрями зміщення частин контуру виробки, які здимаються дозволяє максимально використовувати несучу здатність анкера. Установлювання анкерів на дільниці поверхні ґрунту, обмеженій паралельними вертикальними площинами, що перетинають поверхню ґрунту від поздовжньої осі виробки на відстані, рівній 0,23-0,35 ширини виробки дозволяє зберегти природну міцність шаруватих порід при зменшенні кількості встановлених анкерів, що у свою чергу 64172 4 призводить до зниження експлуатаційних витрат. При установлюванні анкерів на відстані від поздовжньої осі виробки більшій ніж 0,35 її ширини, не створюється несуча конструкція, яка запобігає розшаруванню порід ґрунту, що призводить до розшарування порід, що здимаються. При установлюванні анкерів на відстані від поздовжньої осі виробки меншій, ніж 0,23 її ширини руйнування шарів порід фунту відбувається по анкерам, тому що вони є концентраторами напружень. Приклад Спосіб був реалізований у виробці шириною 5 м з шаруватими породами ґрунту потужністю 3 м, які схильні до здимання. Встановлювали металеве арочне кріплення, здійснювали затягування покрівлі металевою сітчастою затяжкою і здійснювали анкерне кріплення порід ґрунту, що здимаються з орієнтацією осі встановлюваних анкерів у напрямку перпендикулярному нашаруванню. Анкери встановлювали на дільниці поверхні ґрунту виробки, обмеженому паралельними вертикальними площинами, що перетинають поверхню ґрунту від поздовжньої осі виробки на відстані, 1,15; 1,5; 1,75 м. Анкери у ґрунті виробки встановлювали в шаховому порядку, при цьому парні ряди анкерів встановлювали на відстані 1,15 м від осі виробки, а непарні - на відстані 1,7 м. Виконання зазначених заходів дозволило у порівнянні з відомим способом-найближчим аналогом зменшити здимання порід ґрунту на 35 %, скоротити кількість анкерів на 30 %. Таким чином, реалізація запропонованого способу за рахунок врахування особливостей руйнування заанкерованих порід ґрунту виробки, які здимаються, забезпечує збереження природної міцності порід, зменшення їх розшарування, що призводить до зниження здимання в порожнину виробки при скороченні кількості встановлених анкерів. 5 Комп’ютерна верстка А. Крулевський 64172 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
