Анкерне кріплення підошви гірничих виробок, обладнаних рейковою колією

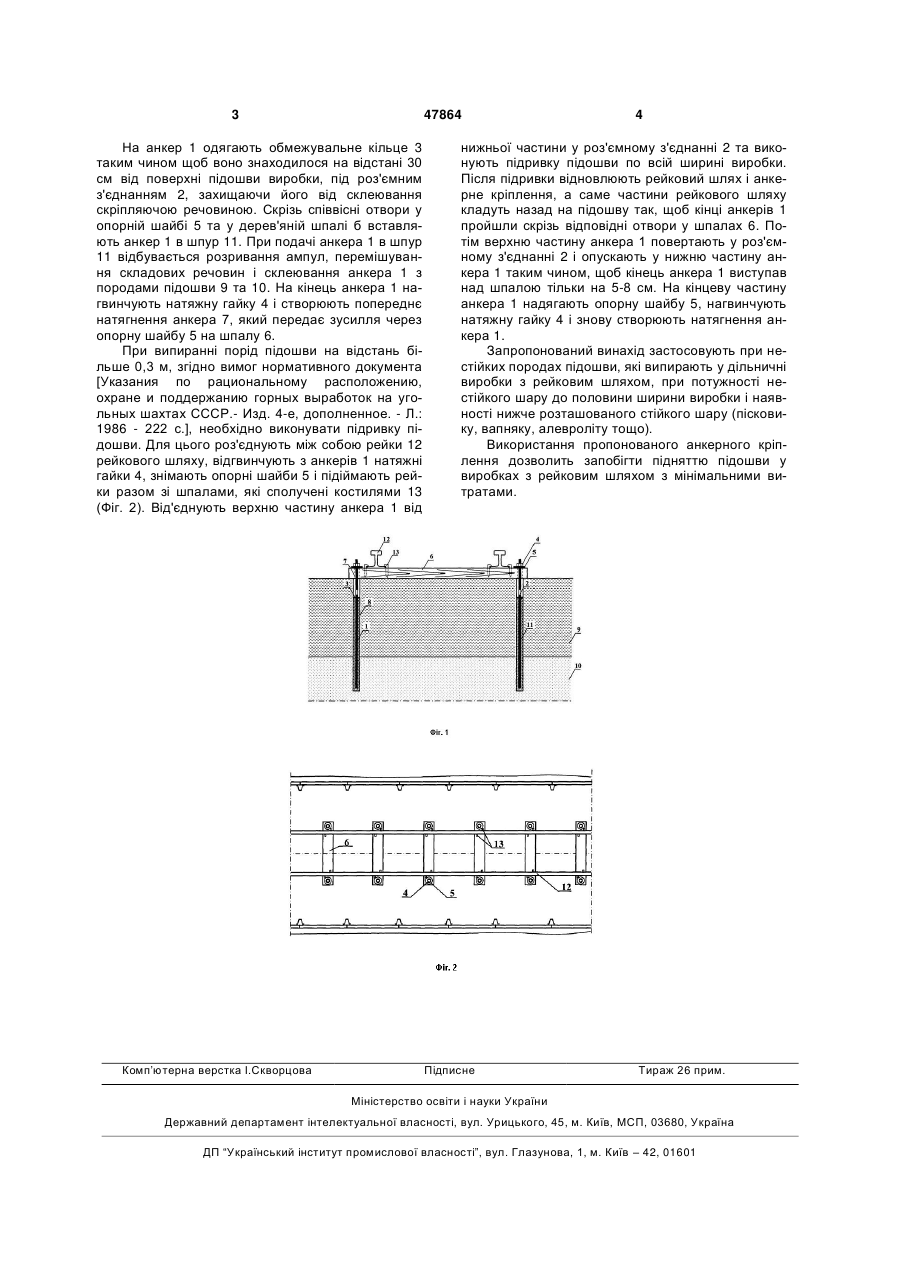

Анкерне кріплення підошви гірничих виробок, обладнаних рейковою колією, що містить анкери з опорними шайбами і натяжними гайками, яке відрізняється тим, що анкери встановлені в шпури крізь отвори у опорних шайбах і кінцях шпал та закріплені у шпурах швидкоотверджуючою речовиною, а на кінець анкера нагвинчена натяжна гайка. (19) (21) u200909373 (22) 11.09.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) КЛІШИН МИКОЛА КУЗЬМИЧ, СКЛЕПОВИЧ КОСТЯНТИН ЗЕНОНОВИЧ, КАСЬЯН СЕРГІЙ ІВАНОВИЧ, КІЗІЯРОВ ОЛЕГ ЛЕОНІДОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 47864 На анкер 1 одягають обмежувальне кільце 3 таким чином щоб воно знаходилося на відстані 30 см від поверхні підошви виробки, під роз'ємним з'єднанням 2, захищаючи його від склеювання скріпляючою речовиною. Скрізь співвісні отвори у опорній шайбі 5 та у дерев'яній шпалі б вставляють анкер 1 в шпур 11. При подачі анкера 1 в шпур 11 відбувається розривання ампул, перемішування складових речовин і склеювання анкера 1 з породами підошви 9 та 10. На кінець анкера 1 нагвинчують натяжну гайку 4 і створюють попереднє натягнення анкера 7, який передає зусилля через опорну шайбу 5 на шпалу 6. При випиранні порід підошви на відстань більше 0,3 м, згідно вимог нормативного документа [Указания по рациональному расположению, охране и поддержанию горных выработок на угольных шахтах СССР.- Изд. 4-е, дополненное. - Л.: 1986 - 222 с.], необхідно виконувати підривку підошви. Для цього роз'єднують між собою рейки 12 рейкового шляху, відгвинчують з анкерів 1 натяжні гайки 4, знімають опорні шайби 5 і підіймають рейки разом зі шпалами, які сполучені костилями 13 (Фіг. 2). Від'єднують верхню частину анкера 1 від Комп’ютерна верстка І.Скворцова 4 нижньої частини у роз'ємному з'єднанні 2 та виконують підривку підошви по всій ширині виробки. Після підривки відновлюють рейковий шлях і анкерне кріплення, а саме частини рейкового шляху кладуть назад на підошву так, щоб кінці анкерів 1 пройшли скрізь відповідні отвори у шпалах 6. Потім верхню частину анкера 1 повертають у роз'ємному з'єднанні 2 і опускають у нижню частину анкера 1 таким чином, щоб кінець анкера 1 виступав над шпалою тільки на 5-8 см. На кінцеву частину анкера 1 надягають опорну шайбу 5, нагвинчують натяжну гайку 4 і знову створюють натягнення анкера 1. Запропонований винахід застосовують при нестійких породах підошви, які випирають у дільничні виробки з рейковим шляхом, при потужності нестійкого шару до половини ширини виробки і наявності нижче розташованого стійкого шару (пісковику, вапняку, алевроліту тощо). Використання пропонованого анкерного кріплення дозволить запобігти підняттю підошви у виробках з рейковим шляхом з мінімальними витратами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
