Анкерне кріплення підошви гірничих виробок

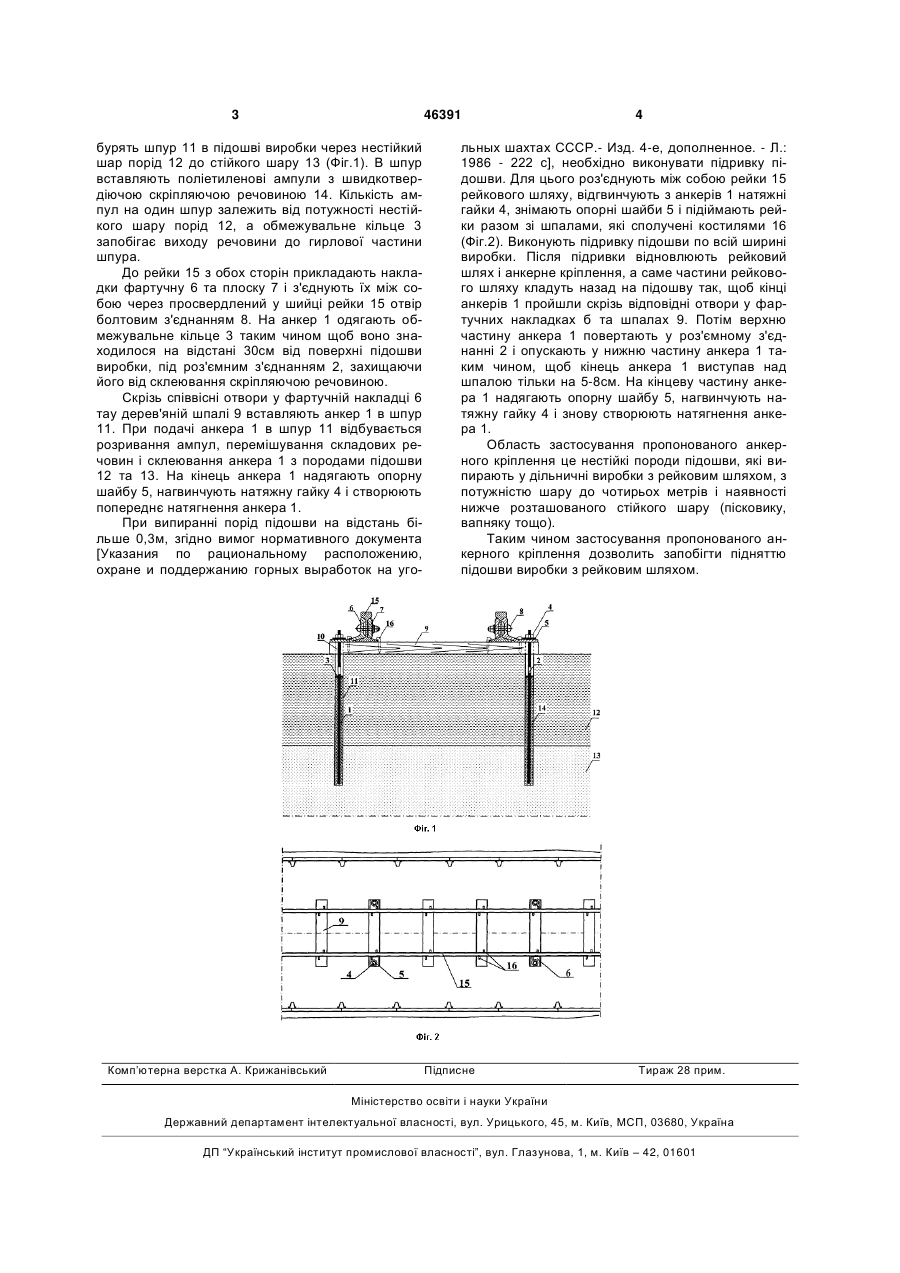

Анкерне кріплення підошви гірничих виробок, що містить анкери з опорними шайбами і натяжними гайками, яке відрізняється тим, що анкери встановлені в шпури крізь отвори у накладках і кінцях шпал та закріплені у шпурах швидкоотверджуючою речовиною, прикріплені натяжними гайками до накладок, які з'єднані з рейками болтами крізь отвори у шийках рейок. (19) (21) u200904853 (22) 18.05.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) КЛІШИН МИКОЛА КУЗЬМИЧ, СКЛЕПОВИЧ КОСТЯНТИН ЗЕНОНОВИЧ, КАСЬЯН СЕРГІЙ ІВАНОВИЧ, КІЗІЯРОВ ОЛЕГ ЛЕОНІДОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 46391 бурять шпур 11 в підошві виробки через нестійкий шар порід 12 до стійкого шару 13 (Фіг.1). В шпур вставляють поліетиленові ампули з швидкотвердіючою скріпляючою речовиною 14. Кількість ампул на один шпур залежить від потужності нестійкого шару порід 12, а обмежувальне кільце 3 запобігає виходу речовини до гирлової частини шпура. До рейки 15 з обох сторін прикладають накладки фартучну 6 та плоску 7 і з'єднують їх між собою через просвердлений у шийці рейки 15 отвір болтовим з'єднанням 8. На анкер 1 одягають обмежувальне кільце 3 таким чином щоб воно знаходилося на відстані 30см від поверхні підошви виробки, під роз'ємним з'єднанням 2, захищаючи його від склеювання скріпляючою речовиною. Скрізь співвісні отвори у фартучній накладці 6 тау дерев'яній шпалі 9 вставляють анкер 1 в шпур 11. При подачі анкера 1 в шпур 11 відбувається розривання ампул, перемішування складових речовин і склеювання анкера 1 з породами підошви 12 та 13. На кінець анкера 1 надягають опорну шайбу 5, нагвинчують натяжну гайку 4 і створюють попереднє натягнення анкера 1. При випиранні порід підошви на відстань більше 0,3м, згідно вимог нормативного документа [Указания по рациональному расположению, охране и поддержанию горных выработок на уго Комп’ютерна верстка А. Крижанівський 4 льных шахтах СССР.- Изд. 4-е, дополненное. - Л.: 1986 - 222 с], необхідно виконувати підривку підошви. Для цього роз'єднують між собою рейки 15 рейкового шляху, відгвинчують з анкерів 1 натяжні гайки 4, знімають опорні шайби 5 і підіймають рейки разом зі шпалами, які сполучені костилями 16 (Фіг.2). Виконують підривку підошви по всій ширині виробки. Після підривки відновлюють рейковий шлях і анкерне кріплення, а саме частини рейкового шляху кладуть назад на підошву так, щоб кінці анкерів 1 пройшли скрізь відповідні отвори у фартучних накладках б та шпалах 9. Потім верхню частину анкера 1 повертають у роз'ємному з'єднанні 2 і опускають у нижню частину анкера 1 таким чином, щоб кінець анкера 1 виступав над шпалою тільки на 5-8см. На кінцеву частину анкера 1 надягають опорну шайбу 5, нагвинчують натяжну гайку 4 і знову створюють натягнення анкера 1. Область застосування пропонованого анкерного кріплення це нестійкі породи підошви, які випирають у дільничні виробки з рейковим шляхом, з потужністю шару до чотирьох метрів і наявності нижче розташованого стійкого шару (пісковику, вапняку тощо). Таким чином застосування пропонованого анкерного кріплення дозволить запобігти підняттю підошви виробки з рейковим шляхом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
