Пристрій для ліквідації вибухових речовин
Формула / Реферат
1. Пристрій для ліквідації вибухових речовин, що містить штангу, яка включає магнітний наконечник, звуковий сигнал, батарею живлення, який відрізняється тим, що містить захисну броньовану кабіну на опорних колесах, телескопічну штангу із міношукачем і захватом з затискним важелем і тросовим приводом, а також вантажний візок з тросовим приводом.
2. Пристрій за п. 1, який відрізняється тим, що захисна броньована кабіна виконана самохідною.
Текст

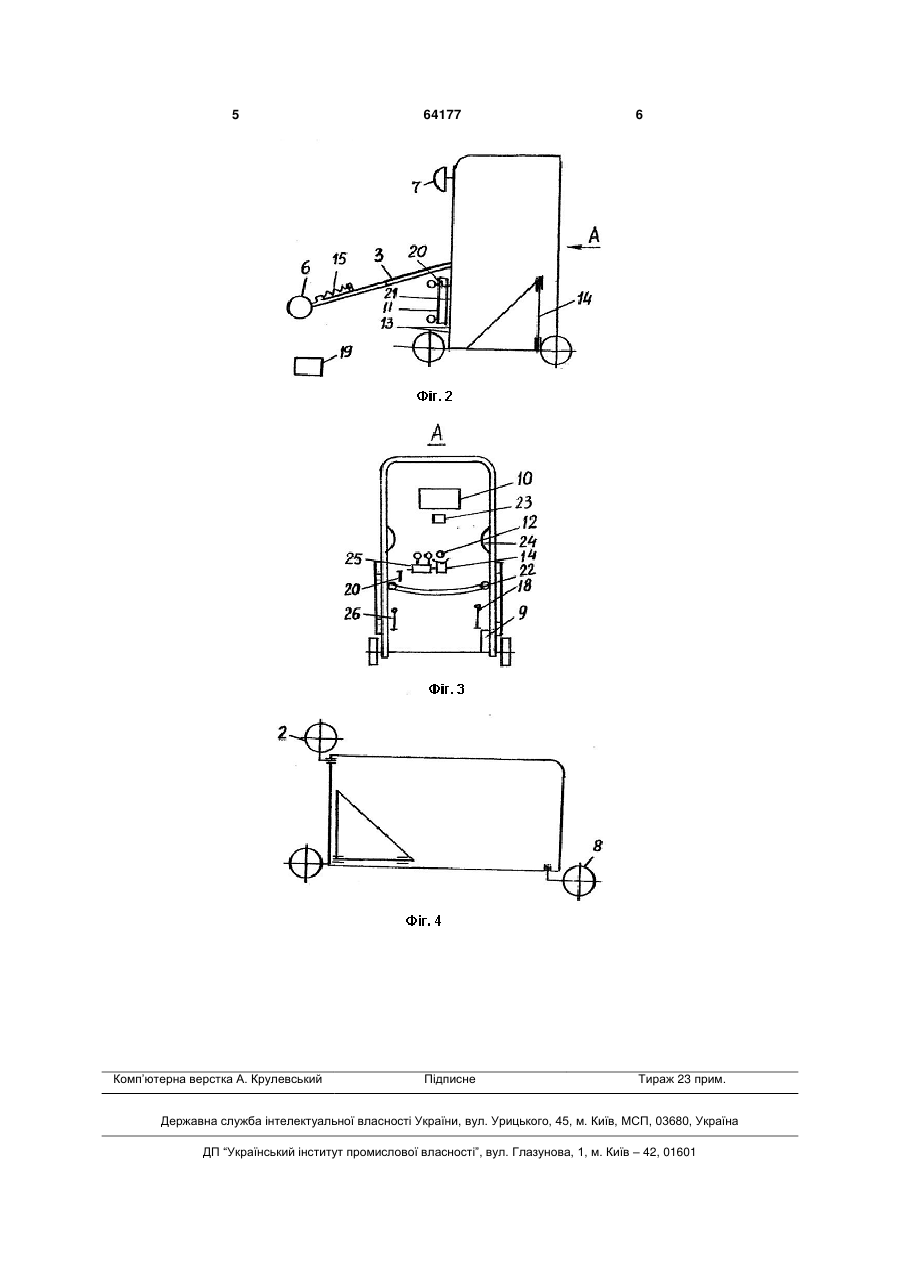

1. Пристрій для ліквідації вибухових речовин, що містить штангу, яка включає магнітний наконе 3 - ремені безпеки для оператора; - фронтальні лапи для перевезення пристрою при локалізації вибуху; - для транспортування кабіни на невеликі відстані корпус переводять у горизонтальне положення з установкою додаткового колеса на корпусі; - комплектація опорних коліс кабіни шинами різної ширини в залежності від дорожнього покриття де проводиться ліквідація ПВР; - можлива установка дверей в кабіні; - закріплення в задній частині кабіни додаткових упорів на шарнірах. Рішень із схожими ознаками у патентних шуканнях не встановлено, це дозволяє зробити висновок, що таке технічне рішення є новим, промислово придатним і має винахідницький рівень. Суть пропонованих технічних рішень пояснюється кресленнями, де на фіг. 1 - вид зверху ; фіг. 2 - вид збоку; фіг. 3 - вид А; фіг. 4 - транспортне положення. Запропонований пристрій для ліквідації ПВР містить броньовану кабіну 1, опорні колеса 2, телескопічну штангу 3, захват 4, затискний важіль 5, міношукач 6, освітлювальну фару 7, додаткове колесо 8, батарею 9, вікно 10, візок 11, отвір 12, вантажні лапи 13, упор 14, пружину 15, ПВР 16, трос 17, тормоз 18, бронекамеру 19, крюк 20, трос 21, ремені безпеки 22, звуковий сигнал 23, упорні ручки 24, фіксатор 25, важіль 26. Пристрій для ліквідації ПВР працює таким чином. На початку роботи штангу 3 вставляють у отвір 12, до штанги 3 приєднують міношукач 15, захват 4, затискний важіль 5 з пружиною 15 і закріплюють на упорі 14. Перед початком руху на вантажні лапи 13 встановлюють бронекамеру 19 (якщо це визначено умовами ліквідації ПВР). Оператор заходить в кабіну, береться руками за бокові ручки 24 і, штовхаючи кабіну, через оглядо 64177 4 ве вікно 10 контролює рух. Завдяки шарнірному передньому колесу 2 кабіна добре маневрує. Досягнувши місця знаходження ПВР 16, оператор розвантажує бронекамеру при нахилі вниз вантажних лап 13, важелем 26 і зупиняється на відстані досягання штангою ПВР 16, затиснувши при цьому стояночний тормоз 18. Відводяться назад додаткові шарнірні упори 14 для підвищення стійкості кабіни при вибуху і закріпляються ремені безпеки оператора 22. Далі оператор, не виходячи з кабіни, витягує поступово коліна телескопічної штанги 3, збільшуючи її довжину і, досягнувши ПВР 16, визначає наявність вибухівки міношукачем 15. При відсутності вибухівки оператор виходить з кабіни і переносить предмет до місця утилізації. При наявності вибухівки оператор встановлює на неї захват 4, натягує трос 17 і затиснувши його фіксатором 25, надійно тримає ПВР В залежності від прогнозованої небезпеки ПВР оператор виконує такі дії; - подає ПВР за допомогою штанги 3 через шлюзовий пристрій у заповнену рідиною бронекамеру 19 для подальшого підривання; - для транспортування ПВР до місця утилізації оператор повертає крюк 20 ні півоберта і візок опускається на дорогу, з'єднаний тросом 21 з місцем оператора. Потім телескопічною штангою 3 переміщає візок 11 до місця знаходження ПВР, після цього штангою 3 подає ПВР 16 на візок 11 для транспортування до місця утилізації. Можливе використання самохідної захисної броньованої кабіни при великому об'ємі робіт, що прискорить виконання робіт по ліквідації ПВР і зменшить затрати ручної праці. Практичне використання пропонованого пристрою дозволить здійснювати утилізацію ПВР і радіоактивних речовин, що значно зменшить ризики для життя оператора. 5 Комп’ютерна верстка А. Крулевський 64177 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for disposal of explosive substances
Автори англійськоюShablii Mykola Yevdokymovych
Назва патенту російськоюУстройство для ликвидации взрывчатых веществ
Автори російськоюШаблий Николай Евдокимович
МПК / Мітки
МПК: F42D 5/04
Мітки: ліквідації, вибухових, пристрій, речовин
