Демпфер гідравлічний

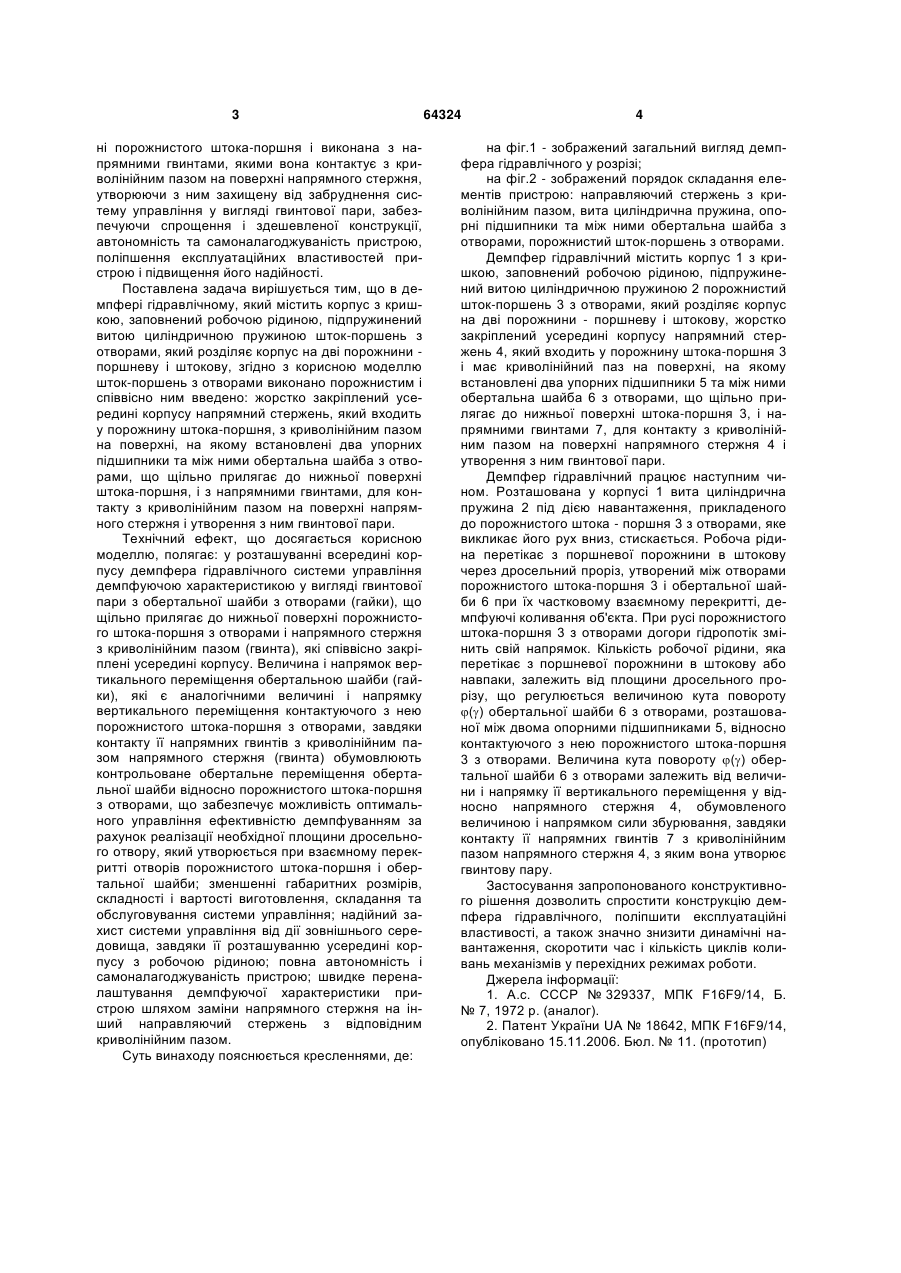

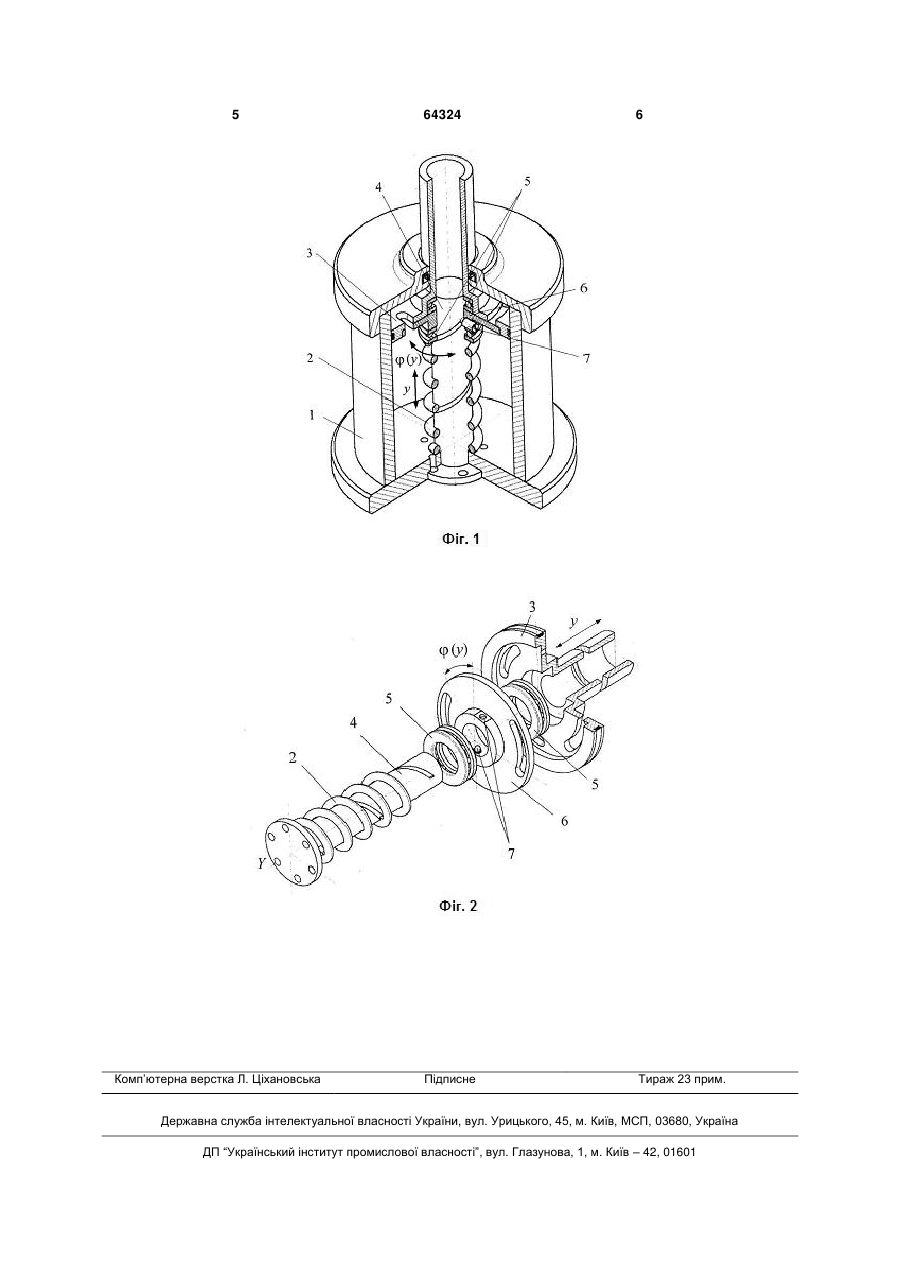

Демпфер гідравлічний, що містить корпус з кришкою, заповнений робочою рідиною, підпружинений витою циліндричною пружиною штокпоршень з отворами, який розділяє корпус на дві порожнини - поршневу і штокову, який відрізня 3 ні порожнистого штока-поршня і виконана з напрямними гвинтами, якими вона контактує з криволінійним пазом на поверхні напрямного стержня, утворюючи з ним захищену від забруднення систему управління у вигляді гвинтової пари, забезпечуючи спрощення і здешевленої конструкції, автономність та самоналагоджуваність пристрою, поліпшення експлуатаційних властивостей пристрою і підвищення його надійності. Поставлена задача вирішується тим, що в демпфері гідравлічному, який містить корпус з кришкою, заповнений робочою рідиною, підпружинений витою циліндричною пружиною шток-поршень з отворами, який розділяє корпус на дві порожнини поршневу і штокову, згідно з корисною моделлю шток-поршень з отворами виконано порожнистим і співвісно ним введено: жорстко закріплений усередині корпусу напрямний стержень, який входить у порожнину штока-поршня, з криволінійним пазом на поверхні, на якому встановлені два упорних підшипники та між ними обертальна шайба з отворами, що щільно прилягає до нижньої поверхні штока-поршня, і з напрямними гвинтами, для контакту з криволінійним пазом на поверхні напрямного стержня і утворення з ним гвинтової пари. Технічний ефект, що досягається корисною моделлю, полягає: у розташуванні всередині корпусу демпфера гідравлічного системи управління демпфуючою характеристикою у вигляді гвинтової пари з обертальної шайби з отворами (гайки), що щільно прилягає до нижньої поверхні порожнистого штока-поршня з отворами і напрямного стержня з криволінійним пазом (гвинта), які співвісно закріплені усередині корпусу. Величина і напрямок вертикального переміщення обертальною шайби (гайки), які є аналогічними величині і напрямку вертикального переміщення контактуючого з нею порожнистого штока-поршня з отворами, завдяки контакту її напрямних гвинтів з криволінійним пазом напрямного стержня (гвинта) обумовлюють контрольоване обертальне переміщення обертальної шайби відносно порожнистого штока-поршня з отворами, що забезпечує можливість оптимального управління ефективністю демпфуванням за рахунок реалізації необхідної площини дросельного отвору, який утворюється при взаємному перекритті отворів порожнистого штока-поршня і обертальної шайби; зменшенні габаритних розмірів, складності і вартості виготовлення, складання та обслуговування системи управління; надійний захист системи управління від дії зовнішнього середовища, завдяки її розташуванню усередині корпусу з робочою рідиною; повна автономність і самоналагоджуваність пристрою; швидке переналаштування демпфуючої характеристики пристрою шляхом заміни напрямного стержня на інший направляючий стержень з відповідним криволінійним пазом. Суть винаходу пояснюється кресленнями, де: 64324 4 на фіг.1 - зображений загальний вигляд демпфера гідравлічного у розрізі; на фіг.2 - зображений порядок складання елементів пристрою: направляючий стержень з криволінійним пазом, вита циліндрична пружина, опорні підшипники та між ними обертальна шайба з отворами, порожнистий шток-поршень з отворами. Демпфер гідравлічний містить корпус 1 з кришкою, заповнений робочою рідиною, підпружинений витою циліндричною пружиною 2 порожнистий шток-поршень 3 з отворами, який розділяє корпус на дві порожнини - поршневу і штокову, жорстко закріплений усередині корпусу напрямний стержень 4, який входить у порожнину штока-поршня 3 і має криволінійний паз на поверхні, на якому встановлені два упорних підшипники 5 та між ними обертальна шайба 6 з отворами, що щільно прилягає до нижньої поверхні штока-поршня 3, і напрямними гвинтами 7, для контакту з криволінійним пазом на поверхні напрямного стержня 4 і утворення з ним гвинтової пари. Демпфер гідравлічний працює наступним чином. Розташована у корпусі 1 вита циліндрична пружина 2 під дією навантаження, прикладеного до порожнистого штока - поршня 3 з отворами, яке викликає його рух вниз, стискається. Робоча рідина перетікає з поршневої порожнини в штокову через дросельний проріз, утворений між отворами порожнистого штока-поршня 3 і обертальної шайби 6 при їх частковому взаємному перекритті, демпфуючі коливання об'єкта. При русі порожнистого штока-поршня 3 з отворами догори гідропотік змінить свій напрямок. Кількість робочої рідини, яка перетікає з поршневої порожнини в штокову або навпаки, залежить від площини дросельного прорізу, що регулюється величиною кута повороту () обертальної шайби 6 з отворами, розташованої між двома опорними підшипниками 5, відносно контактуючого з нею порожнистого штока-поршня 3 з отворами. Величина кута повороту () обертальної шайби 6 з отворами залежить від величини і напрямку її вертикального переміщення у відносно напрямного стержня 4, обумовленого величиною і напрямком сили збурювання, завдяки контакту її напрямних гвинтів 7 з криволінійним пазом напрямного стержня 4, з яким вона утворює гвинтову пару. Застосування запропонованого конструктивного рішення дозволить спростити конструкцію демпфера гідравлічного, поліпшити експлуатаційні властивості, а також значно знизити динамічні навантаження, скоротити час і кількість циклів коливань механізмів у перехідних режимах роботи. Джерела інформації: 1. А.с. СССР № 329337, МПК F16F9/14, Б. № 7, 1972 р. (аналог). 2. Патент України UA № 18642, МПК F16F9/14, опубліковано 15.11.2006. Бюл. № 11. (прототип) 5 Комп’ютерна верстка Л. Ціхановська 64324 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
