Реверсивний гідравлічний демпфер

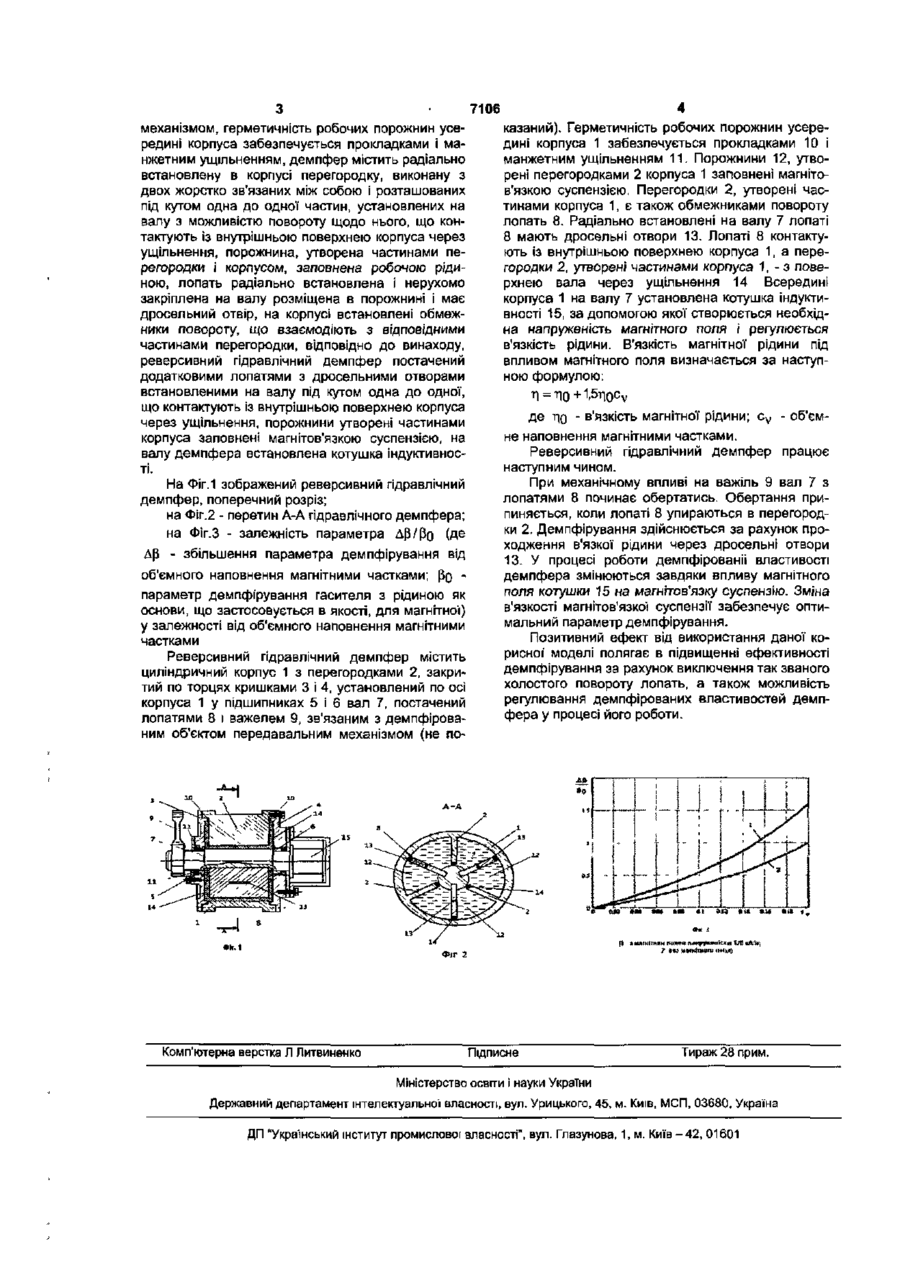

Реверсивний гідравлічний демпфер, що містить циліндричний корпус, закритий по торцях кришками, установлений по осі корпуса в підшипниках вал, оснащений лопаттю І важелем, зв'язаним з демпфірованим об'єктом передавальним механізмом, герметичність робочих порожнин усередині корпуса забезпечується прокладками і манжетним ущільненням, демпфер містить радіально встановлену в корпусі перегородку, виконану з двох жорстко зв'язаних між собою і розташованих під кутом одна до одної частин, установлених на валу з можливістю повороту щодо нього, що контактують Із внутрішньою поверхнею корпуса через ущільнення, порожнина, утворена частинами перегородки і корпусом, заповнена робочою рідиною, лопать радіально встановлена і нерухомо закріплена на валу, розміщена в порожнині і має дросельний отвір, на корпусі установлені обмежники повороту, що взаємодіють з відповідними частинами перегородки, який відрізняється тим, що реверсивний гідравлічний демпфер оснащений додатковими лопатями з дросельними отворами, встановленими на валу під кутом одна до одної, що контактують із внутрішньою поверхнею корпуса через ущільнення, порожнини, утворені частинами корпуса, заповнені магнітов'язкою суспензією, на валу демпфера встановлена котушка індуктивності. Корисна модель відноситься до транспортного машинобудування і може бути використана в пристроях для гасіння коливань. Відомо реверсивний гідравлічний демпфер [див. а.с СРСР №863933 кл. F16F9/12 опубл 15.09.81. бюл. №34], що містить циліндричний корпус, закритий по торцях кришками, установлений по осі корпуса в підшипниках вал, постачений лопаттю і важелем, зв'язаним з демпфірованим об'єктом передавальним механізмом, герметичність робочих порожнин усередині корпуса забезпечується прокладками І манжетним ущільненням, демпфер містить радіально встановлену в корпусі перегородку, виконану з двох жорстко зв'язаних між собою і розташованих під кутом одна до одної частин, установлених на валу з можливістю повороту щодо нього, контактуючих із внутрішньою поверхнею корпуса через ущільнення, порожнина, утворена частинами перегородки і корпусом, заповнена робочою рідиною, лопать радіально встановлена і нерухомо закріплена на валу, розміщена в порожнині І має дросельний отвір, на корпусі встановлені обмежники повороту, що взаємодіють з відповідними частинами перегородки. Цей пристрій обраний за прототип. Недоліком відомого пристрою є його низька ефективність внаслідок того, що демпфірування відбувається не по всьому діапазоні кута повороту, а тільки тоді, коли перегородка упирається в обмежник повороту, до цього моменту здійснюється бездемпферний поворот, а також неможливість регулювання параметра демпфірування у процесі роботи демпфера. В основу винаходу поставлено задачу удосконалення реверсивного гідравлічного демпфера шляхом того, що він постачений додатковими лопатями з дросельними отворами і котушкою індуктивності, встановленої на валу демпфера і з'єднаною з джерелом електричного струму засобами приєднання, як робочу рідину застосовано магнітов'язку суспензію, яка під дією магнітного поля змінює свою в'язкість, що приводить до зміни параметра демпфірування, а отже, і керування демпфіруючими властивостями гасителя у процесі його роботи Поставлена задача досягається тим, що в реверсивному гідравлічному демпфері, що містить циліндричний корпус, закритий по торцях кришками, установлений по осі корпуса в підшипниках вал, постачений лопаттю і важелем, який зв'язаний з демпфірованим об'єктом передавальним CD О 5Г 7106 механізмом, герметичність робочих порожнин усередині корпуса забезпечується прокладками і манжетним ущільненням, демпфер містить радіально встановлену в корпусі перегородку, виконану з двох жорстко зв'язаних між собою і розташованих під кутом одна до одної частин, установлених на валу з можливістю повороту щодо нього, що контактують із внутрішньою поверхнею корпуса через ущільнення, порожнина, утворена частинами перегородки і корпусом, заповнена робочою рідиною, лопать радіально встановлена і нерухомо закріплена на валу розміщена в порожнині і має дросельний отвір, на корпусі встановлені обмежники повороту, що взаємодіють з відповідними частинами перегородки, відповідно до винаходу, реверсивний гідравлічний демпфер постачений додатковими лопатями з дросельними отворами встановленими на валу під кутом одна до одної, що контактують із внутрішньою поверхнею корпуса через ущільнення, порожнини утворені частинами корпуса заповнені магнітов'язкою суспензією, на валу демпфера встановлена котушка індуктивності. На Фіг.1 зображений реверсивний гідравлічний демпфер, поперечний розріз; на Фіг.2 - перетин А-А гідравлічного демпфера; на ФІг.З - залежність параметра Др/fJrj (де др - збільшення параметра демпфірування від об'ємного наповнення магнітними частками; ро параметр демпфірування гасителя з рідиною як основи, що застосовується в якості, для магнітної) у залежності від об'ємного наповнення магнітними частками Реверсивний гідравлічний демпфер містить циліндричний корпус 1 з перегородками 2, закритий по торцях кришками 3 і 4, установлений по осі корпуса 1 у підшипниках 5 і 6 вал 7, постачений лопатями 8 і важелем 9, зв'язаним з демпфірованим об'єктом передавальним механізмом (не по Комп'ютерна верстка Л Литвиненко казаний). Герметичність робочих порожнин усередині корпуса 1 забезпечується прокладками 10 і манжетним ущільненням 11. Порожнини 12, утворені перегородками 2 корпуса 1 заповнені магнітов'язкою суспензією. Перегородки 2, утворені частинами корпуса 1, є також обмежниками повороту лопать 8. Радіально встановлені на валу 7 лопаті 8 мають дросельні отвори 13. Лопаті 8 контактують із внутрішньою поверхнею корпуса 1, а перегородки 2, утворені частинами корпуса 1, - з поверхнею вала через ущільнення 14 Всередині корпуса 1 на валу 7 установлена котушка індуктивності 15, за допомогою якої створюється необхідна напруженість магнітного поля і регулюється в'язкість рідини. В'язкість магнітної рідини під впливом магнітного поля визначається за наступною формулою: де тю - в'язкість магнітної рідини; c v - об'ємне наповнення магнітними частками. Реверсивний гідравлічний демпфер працює наступним чином. При механічному впливі на важіль 9 вал 7 з лопатями 8 починає обертатись. Обертання припиняється, коли лопаті 8 упираються в перегородки 2. Демпфірування здійснюється за рахунок проходження в'язкої рідини через дросельні отвори 13. У процесі роботи демпфірованії властивості демпфера змінюються завдяки впливу магнітного поля котушки 15 на магнітов'язку суспензію. Зміна в'язкості магнітов'язкої суспензії забезпечує оптимальний параметр демпфірування. Позитивний ефект від використання даної корисної моделі полягає в підвищенні ефективності демпфірування за рахунок виключення так званого холостого повороту лопать, а також можливість регулювання демпфірованих властивостей демпфера у процесі його роботи. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
