Струнне решето

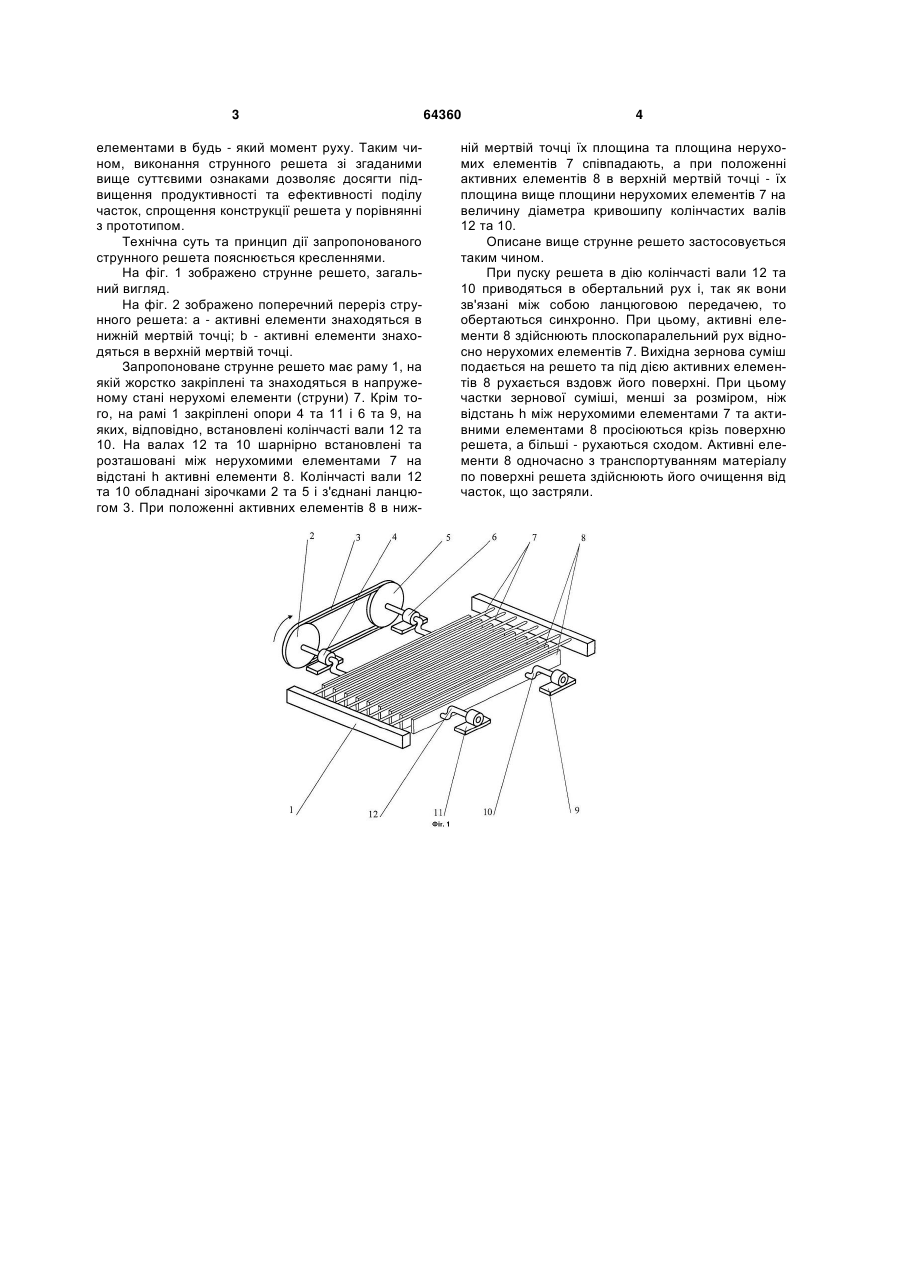

Струнне решето, що містить раму з закріпленими на ній нерухомими та розташованими між 3 елементами в будь - який момент руху. Таким чином, виконання струнного решета зі згаданими вище суттєвими ознаками дозволяє досягти підвищення продуктивності та ефективності поділу часток, спрощення конструкції решета у порівнянні з прототипом. Технічна суть та принцип дії запропонованого струнного решета пояснюється кресленнями. На фіг. 1 зображено струнне решето, загальний вигляд. На фіг. 2 зображено поперечний переріз струнного решета: а - активні елементи знаходяться в нижній мертвій точці; b - активні елементи знаходяться в верхній мертвій точці. Запропоноване струнне решето має раму 1, на якій жорстко закріплені та знаходяться в напруженому стані нерухомі елементи (струни) 7. Крім того, на рамі 1 закріплені опори 4 та 11 і 6 та 9, на яких, відповідно, встановлені колінчасті вали 12 та 10. На валах 12 та 10 шарнірно встановлені та розташовані між нерухомими елементами 7 на відстані h активні елементи 8. Колінчасті вали 12 та 10 обладнані зірочками 2 та 5 і з'єднані ланцюгом 3. При положенні активних елементів 8 в ниж 64360 4 ній мертвій точці їх площина та площина нерухомих елементів 7 співпадають, а при положенні активних елементів 8 в верхній мертвій точці - їх площина вище площини нерухомих елементів 7 на величину діаметра кривошипу колінчастих валів 12 та 10. Описане вище струнне решето застосовується таким чином. При пуску решета в дію колінчасті вали 12 та 10 приводяться в обертальний рух і, так як вони зв'язані між собою ланцюговою передачею, то обертаються синхронно. При цьому, активні елементи 8 здійснюють плоскопаралельний рух відносно нерухомих елементів 7. Вихідна зернова суміш подається на решето та під дією активних елементів 8 рухається вздовж його поверхні. При цьому частки зернової суміші, менші за розміром, ніж відстань h між нерухомими елементами 7 та активними елементами 8 просіюються крізь поверхню решета, а більші - рухаються сходом. Активні елементи 8 одночасно з транспортуванням матеріалу по поверхні решета здійснюють його очищення від часток, що застряли. 5 Комп’ютерна верстка І. Скворцова 64360 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
