Драбина до кабіни автомобільного крана
Формула / Реферат
Драбина до кабіни автомобільного крана, що містить з'єднані східцями і приєднані до горизонтальної осі косоури та фіксатор транспортного положення, яка відрізняється тим, що вона обладнана додатковою, поворотною площадкою, оснащеною поручнем та встановлену на вертикальній осі.
Текст

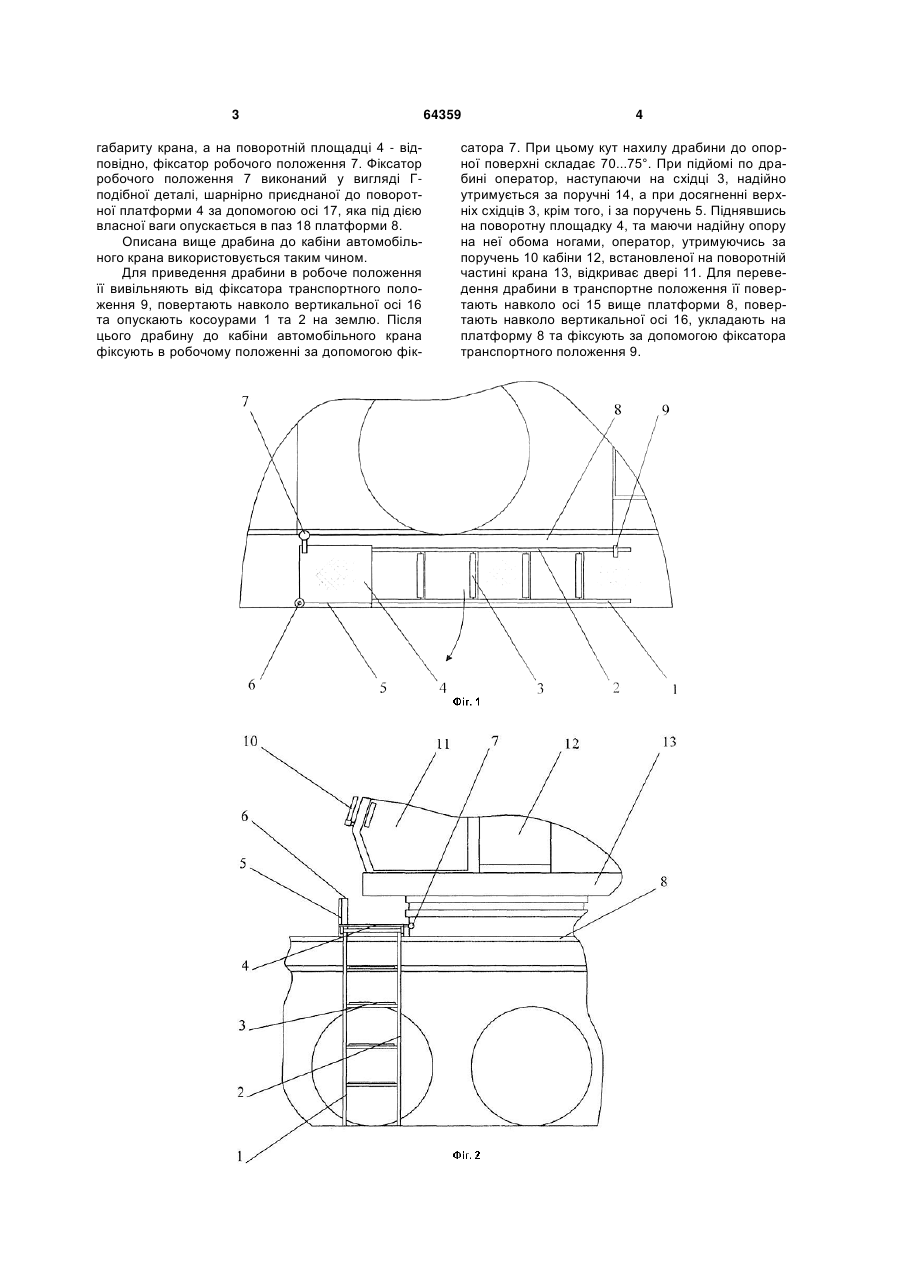

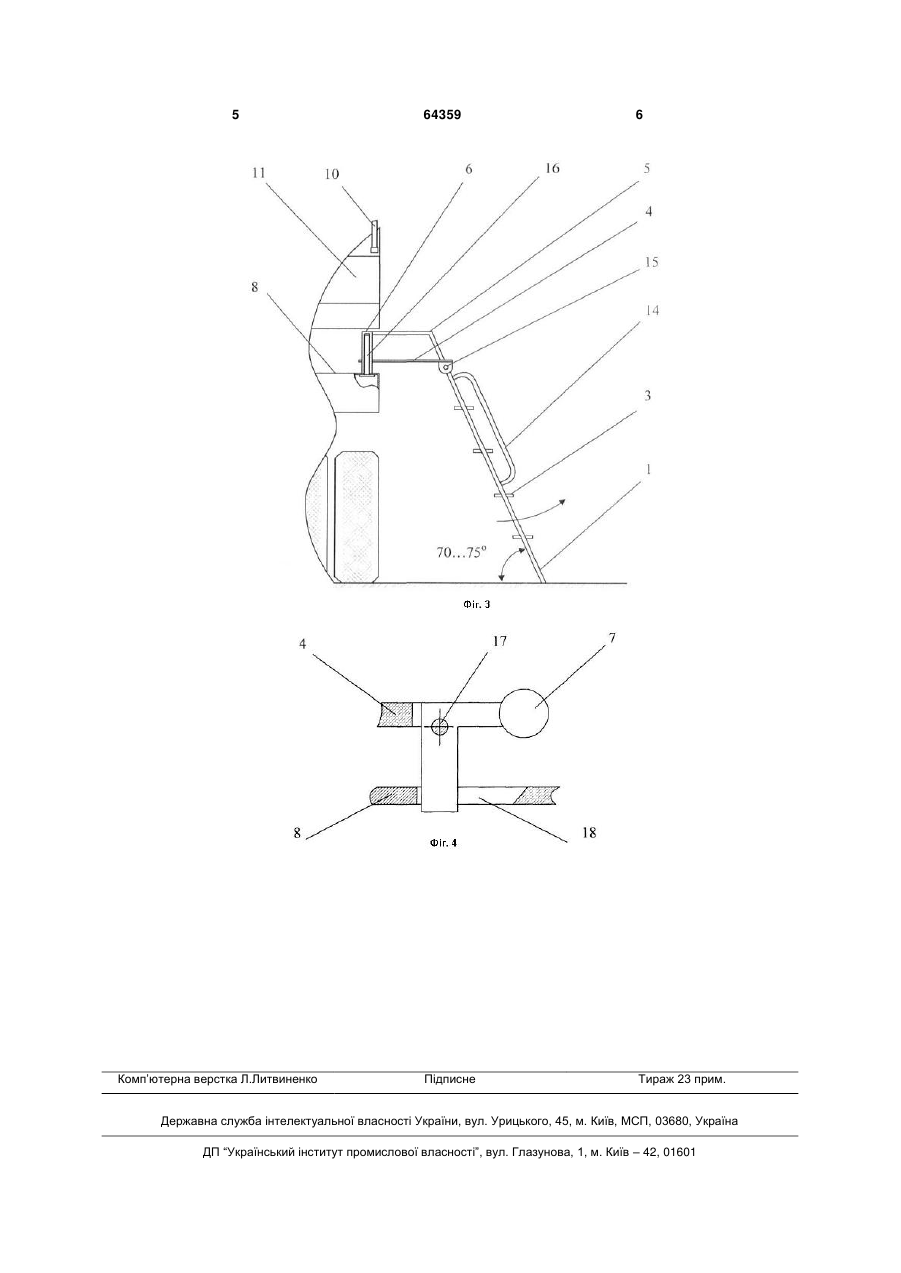

Драбина до кабіни автомобільного крана, що містить з'єднані східцями і приєднані до горизонтальної осі косоури та фіксатор транспортного положення, яка відрізняється тим, що вона обладнана додатковою, поворотною площадкою, оснащеною поручнем та встановлену на вертикальній осі. (19) (21) u201103066 (22) 16.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 габариту крана, а на поворотній площадці 4 - відповідно, фіксатор робочого положення 7. Фіксатор робочого положення 7 виконаний у вигляді Гподібної деталі, шарнірно приєднаної до поворотної платформи 4 за допомогою осі 17, яка під дією власної ваги опускається в паз 18 платформи 8. Описана вище драбина до кабіни автомобільного крана використовується таким чином. Для приведення драбини в робоче положення її вивільняють від фіксатора транспортного положення 9, повертають навколо вертикальної осі 16 та опускають косоурами 1 та 2 на землю. Після цього драбину до кабіни автомобільного крана фіксують в робочому положенні за допомогою фік 64359 4 сатора 7. При цьому кут нахилу драбини до опорної поверхні складає 70...75°. При підйомі по драбині оператор, наступаючи на східці 3, надійно утримується за поручні 14, а при досягненні верхніх східців 3, крім того, і за поручень 5. Піднявшись на поворотну площадку 4, та маючи надійну опору на неї обома ногами, оператор, утримуючись за поручень 10 кабіни 12, встановленої на поворотній частині крана 13, відкриває двері 11. Для переведення драбини в транспортне положення її повертають навколо осі 15 вище платформи 8, повертають навколо вертикальної осі 16, укладають на платформу 8 та фіксують за допомогою фіксатора транспортного положення 9. 5 Комп’ютерна верстка Л.Литвиненко 64359 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLadder for truck crane cab
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюЛестница кабины автомобильного крана
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B60R 3/00
Мітки: автомобільного, драбина, крана, кабіни
