Циліндричне решето

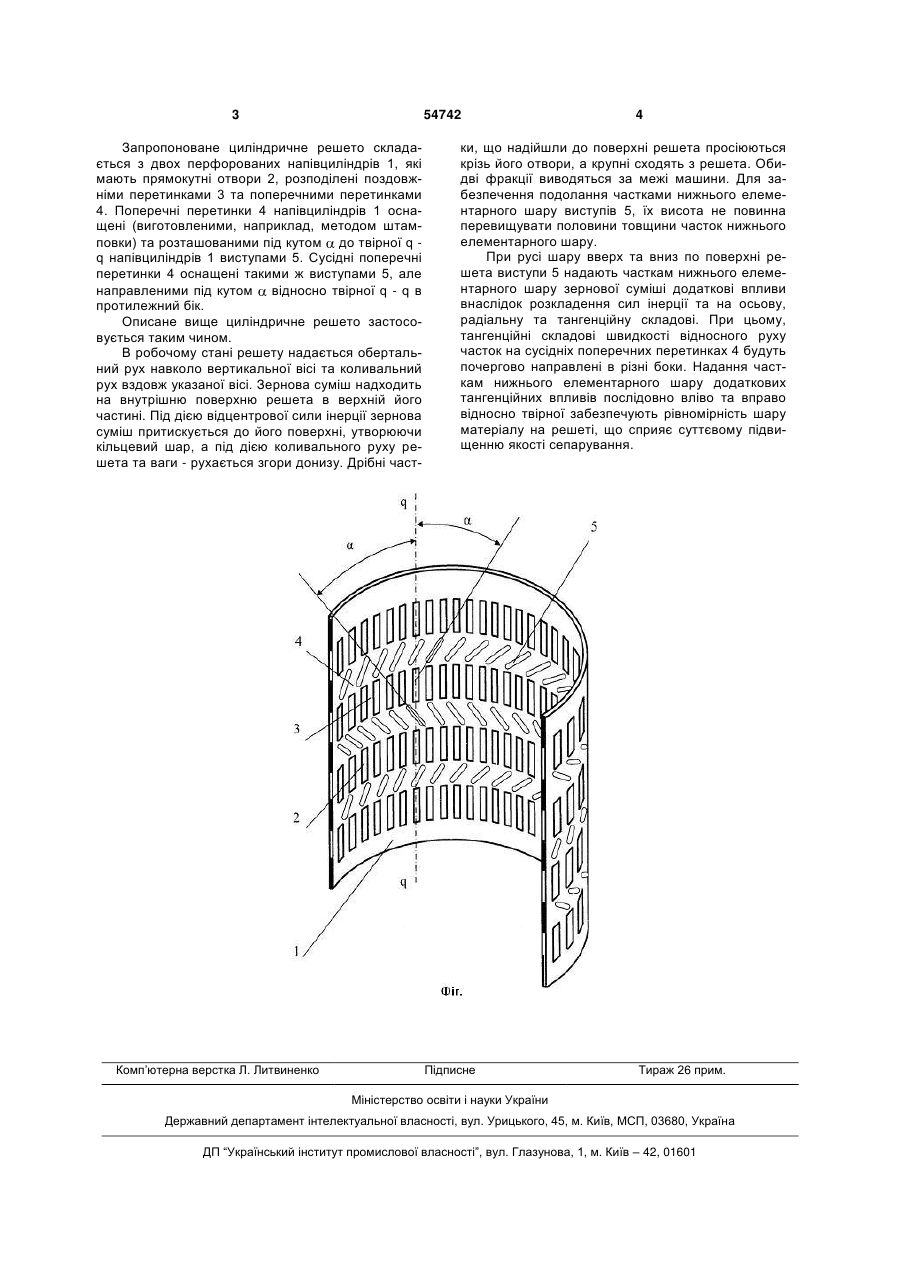

Циліндричне решето, що утворене півциліндрами з прямокутними отворами та поздовжніми і 3 54742 Запропоноване циліндричне решето складається з двох перфорованих напівциліндрів 1, які мають прямокутні отвори 2, розподілені поздовжніми перетинками 3 та поперечними перетинками 4. Поперечні перетинки 4 напівциліндрів 1 оснащені (виготовленими, наприклад, методом штамповки) та розташованими під кутом до твірної q q напівциліндрів 1 виступами 5. Сусідні поперечні перетинки 4 оснащені такими ж виступами 5, але направленими під кутом відносно твірної q - q в протилежний бік. Описане вище циліндричне решето застосовується таким чином. В робочому стані решету надається обертальний рух навколо вертикальної вісі та коливальний рух вздовж указаної вісі. Зернова суміш надходить на внутрішню поверхню решета в верхній його частині. Під дією відцентрової сили інерції зернова суміш притискується до його поверхні, утворюючи кільцевий шар, а під дією коливального руху решета та ваги - рухається згори донизу. Дрібні част Комп’ютерна верстка Л. Литвиненко 4 ки, що надійшли до поверхні решета просіюються крізь його отвори, а крупні сходять з решета. Обидві фракції виводяться за межі машини. Для забезпечення подолання частками нижнього елементарного шару виступів 5, їх висота не повинна перевищувати половини товщини часток нижнього елементарного шару. При русі шару вверх та вниз по поверхні решета виступи 5 надають часткам нижнього елементарного шару зернової суміші додаткові впливи внаслідок розкладення сил інерції та на осьову, радіальну та тангенційну складові. При цьому, тангенційні складові швидкості відносного руху часток на сусідніх поперечних перетинках 4 будуть почергово направлені в різні боки. Надання часткам нижнього елементарного шару додаткових тангенційних впливів послідовно вліво та вправо відносно твірної забезпечують рівномірність шару матеріалу на решеті, що сприяє суттєвому підвищенню якості сепарування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
