Доменна піч

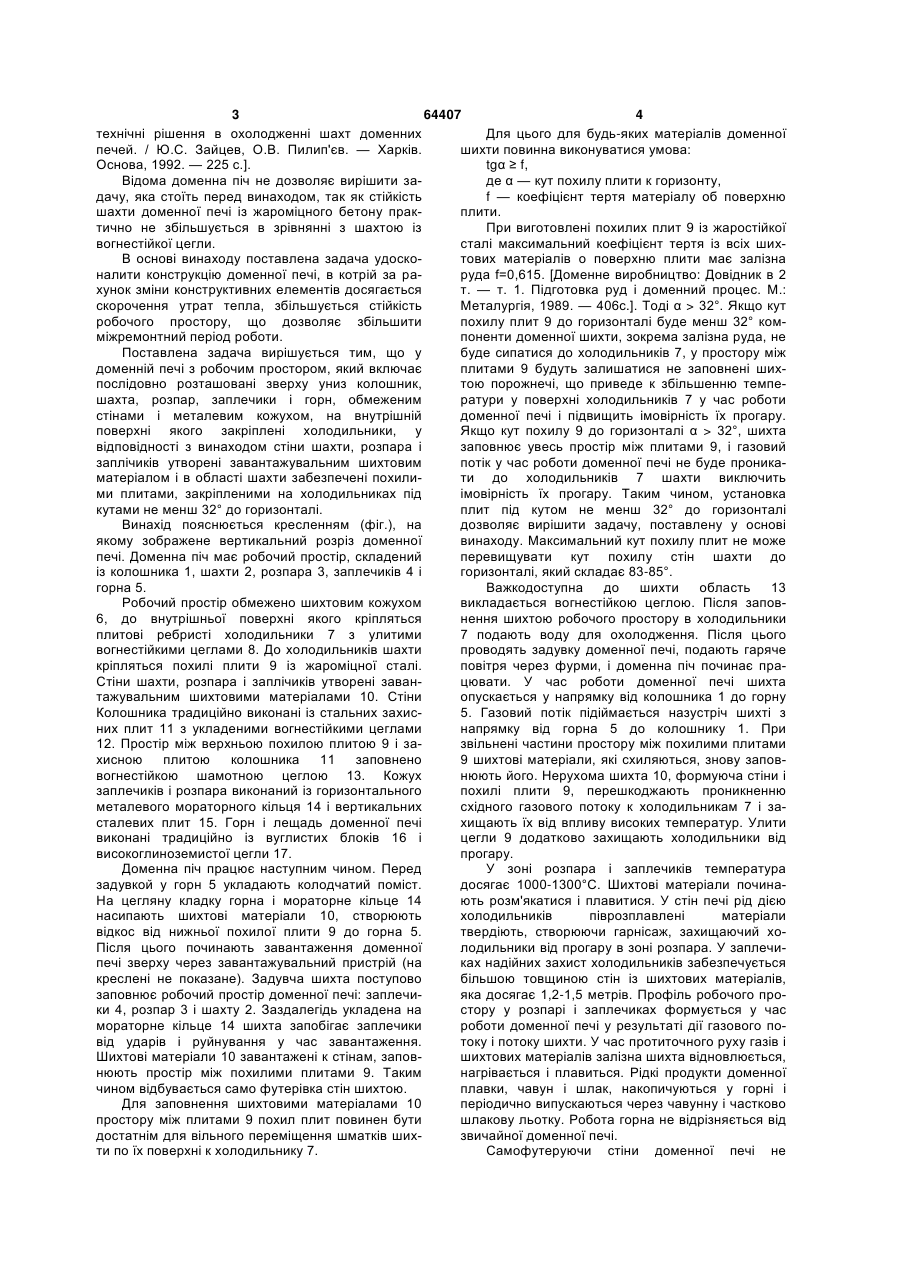

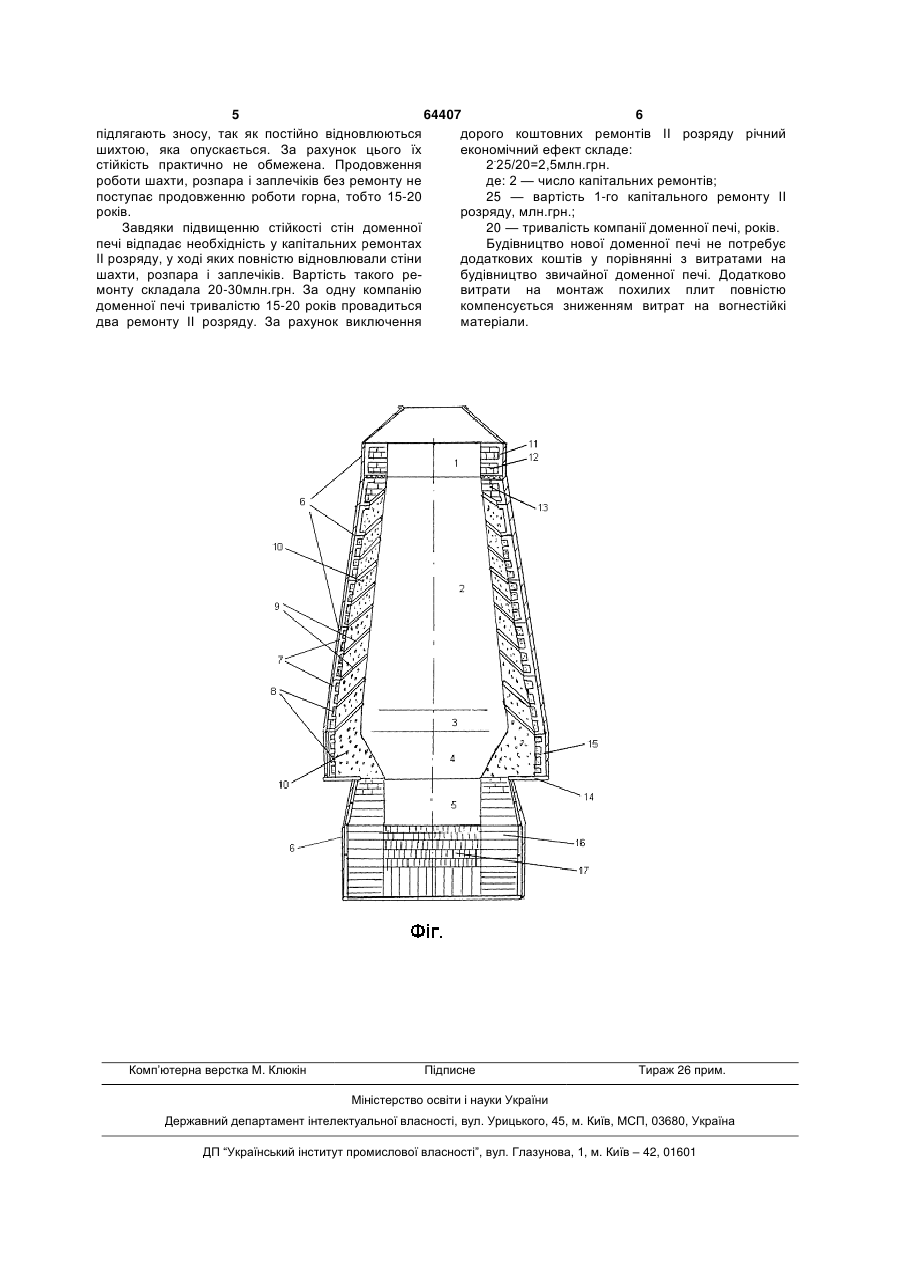

Доменна піч з робочим простором, який включає послідовно розташовані зверху вниз колошник, шахту, розпар, заплечики і горно, обмежений стінами і металевим кожухом, на внутрішній поверхні якого закріплені холодильники, яка відрізняється тим, що стіни шахти, розпару й заплечиків утворені завантажувальним шихтовим матеріалом і в ділянці шахти обладнані похилими плитами, які закріплені на холодильниках, під кутом не менше 32° до горизонталі. (19) (21) 2003054790 (22) 27.05.2003 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Темнохуд Микола Миколайович, Темнохуд Наталія Миколаївна, Темнохуд Надія Миколаївна, Темнохуд Любов Миколаївна, Рищенко Світлана Іванівна (73) Темнохуд Наталія Миколаївна, Темнохуд Надія Миколаївна, Темнохуд Любов Миколаївна, Рищенко Світлана Іванівна (56) SU 604872 A1, 30.04.1978 SU 148420 A1, 15.09.1978 SU 1214766 A1, 28.02.1986 3 64407 4 технічні рішення в охолодженні шахт доменних Для цього для будь-яких матеріалів доменної печей. / Ю.С. Зайцев, О.В. Пилип'єв. — Харків. шихти повинна виконуватися умова: Основа, 1992. — 225 с.]. tgα ≥ f, Відома доменна піч не дозволяє вирішити заде α — кут похилу плити к горизонту, дачу, яка стоїть перед винаходом, так як стійкість f — коефіцієнт тертя матеріалу об поверхню шахти доменної печі із жароміцного бетону пракплити. тично не збільшується в зрівнянні з шахтою із При виготовлені похилих плит 9 із жаростійкої вогнестійкої цегли. сталі максимальний коефіцієнт тертя із всіх шихВ основі винаходу поставлена задача удоскотових матеріалів о поверхню плити має залізна налити конструкцію доменної печі, в котрій за раруда f=0,615. [Доменне виробництво: Довідник в 2 хунок зміни конструктивних елементів досягається т. — т. 1. Підготовка руд і доменний процес. М.: скорочення утрат тепла, збільшується стійкість Металургія, 1989. — 406с.]. Тоді α > 32°. Якщо кут робочого простору, що дозволяє збільшити похилу плит 9 до горизонталі буде менш 32° комміжремонтний період роботи. поненти доменної шихти, зокрема залізна руда, не Поставлена задача вирішується тим, що у буде сипатися до холодильників 7, у простору між доменній печі з робочим простором, який включає плитами 9 будуть залишатися не заповнені шихпослідовно розташовані зверху униз колошник, тою порожнечі, що приведе к збільшенню темпешахта, розпар, заплечики і горн, обмеженим ратури у поверхні холодильників 7 у час роботи стінами і металевим кожухом, на внутрішній доменної печі і підвищить імовірність їх прогару. поверхні якого закріплені холодильники, у Якщо кут похилу 9 до горизонталі α > 32°, шихта відповідності з винаходом стіни шахти, розпара і заповнює увесь простір між плитами 9, і газовий заплічиків утворені завантажувальним шихтовим потік у час роботи доменної печі не буде проникаматеріалом і в області шахти забезпечені похилити до холодильників 7 шахти виключить ми плитами, закріпленими на холодильниках під імовірність їх прогару. Таким чином, установка кутами не менш 32° до горизонталі. плит під кутом не менш 32° до горизонталі Винахід пояснюється кресленням (фіг.), на дозволяє вирішити задачу, поставлену у основі якому зображене вертикальний розріз доменної винаходу. Максимальний кут похилу плит не може печі. Доменна піч має робочий простір, складений перевищувати кут похилу стін шахти до із колошника 1, шахти 2, розпара 3, заплечиків 4 і горизонталі, який складає 83-85°. горна 5. Важкодоступна до шихти область 13 Робочий простір обмежено шихтовим кожухом викладається вогнестійкою цеглою. Після запов6, до внутрішньої поверхні якого кріпляться нення шихтою робочого простору в холодильники плитові ребристі холодильники 7 з улитими 7 подають воду для охолодження. Після цього вогнестійкими цеглами 8. До холодильників шахти проводять задувку доменної печі, подають гаряче кріпляться похилі плити 9 із жароміцної сталі. повітря через фурми, і доменна піч починає праСтіни шахти, розпара і заплічиків утворені заванцювати. У час роботи доменної печі шихта тажувальним шихтовими матеріалами 10. Стіни опускається у напрямку від колошника 1 до горну Колошника традиційно виконані із стальних захис5. Газовий потік підіймається назустріч шихті з них плит 11 з укладеними вогнестійкими цеглами напрямку від горна 5 до колошнику 1. При 12. Простір між верхньою похилою плитою 9 і зазвільнені частини простору між похилими плитами хисною плитою колошника 11 заповнено 9 шихтові матеріали, які схиляються, знову заповвогнестійкою шамотною цеглою 13. Кожух нюють його. Нерухома шихта 10, формуюча стіни і заплечиків і розпара виконаний із горизонтального похилі плити 9, перешкоджають проникненню металевого мораторного кільця 14 і вертикальних східного газового потоку к холодильникам 7 і засталевих плит 15. Горн і лещадь доменної печі хищають їх від впливу високих температур. Улити виконані традиційно із вуглистих блоків 16 і цегли 9 додатково захищають холодильники від високоглиноземистої цегли 17. прогару. Доменна піч працює наступним чином. Перед У зоні розпара і заплечиків температура задувкой у горн 5 укладають колодчатий поміст. досягає 1000-1300°С. Шихтові матеріали починаНа цегляну кладку горна і мораторне кільце 14 ють розм'якатися і плавитися. У стін печі рід дією насипають шихтові матеріали 10, створюють холодильників піврозплавлені матеріали відкос від нижньої похилої плити 9 до горна 5. твердіють, створюючи гарнісаж, захищаючий хоПісля цього починають завантаження доменної лодильники від прогару в зоні розпара. У заплечипечі зверху через завантажувальний пристрій (на ках надійних захист холодильників забезпечується креслені не показане). Задувча шихта поступово більшою товщиною стін із шихтових матеріалів, заповнює робочий простір доменної печі: заплечияка досягає 1,2-1,5 метрів. Профіль робочого проки 4, розпар 3 і шахту 2. Заздалегідь укладена на стору у розпарі і заплечиках формується у час мораторне кільце 14 шихта запобігає заплечики роботи доменної печі у результаті дії газового повід ударів і руйнування у час завантаження. току і потоку шихти. У час протиточного руху газів і Шихтові матеріали 10 завантажені к стінам, заповшихтових матеріалів залізна шихта відновлюється, нюють простір між похилими плитами 9. Таким нагрівається і плавиться. Рідкі продукти доменної чином відбувається само футерівка стін шихтою. плавки, чавун і шлак, накопичуються у горні і Для заповнення шихтовими матеріалами 10 періодично випускаються через чавунну і частково простору між плитами 9 похил плит повинен бути шлакову льотку. Робота горна не відрізняється від достатнім для вільного переміщення шматків шихзвичайної доменної печі. ти по їх поверхні к холодильнику 7. Самофутеруючи стіни доменної печі не 5 64407 6 підлягають зносу, так як постійно відновлюються дорого коштовних ремонтів II розряду річний шихтою, яка опускається. За рахунок цього їх економічний ефект складе: стійкість практично не обмежена. Продовження 2.25/20=2,5млн.грн. роботи шахти, розпара і заплечіків без ремонту не де: 2 — число капітальних ремонтів; поступає продовженню роботи горна, тобто 15-20 25 — вартість 1-го капітального ремонту II років. розряду, млн.грн.; Завдяки підвищенню стійкості стін доменної 20 — тривалість компанії доменної печі, років. печі відпадає необхідність у капітальних ремонтах Будівництво нової доменної печі не потребує II розряду, у ході яких повністю відновлювали стіни додаткових коштів у порівнянні з витратами на шахти, розпара і заплечіків. Вартість такого ребудівництво звичайної доменної печі. Додатково монту складала 20-30млн.грн. За одну компанію витрати на монтаж похилих плит повністю доменної печі тривалістю 15-20 років провадиться компенсується зниженням витрат на вогнестійкі два ремонту II розряду. За рахунок виключення матеріали. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
