Спосіб заміни кожуха доменної печі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 15102

Опубліковано: 15.06.2006

Автори: Ірха Віктор Миколайович, Шелтік Валерій Анатолійович, Федотов Олег Васильович, Зайка Володимир Якович, Малимон Олександр Панасович, Тітов Валерій Георгійович, Даньков Валерій Миколайович, Деменков Дмитро Якович, Давидов Микола Олександрович, Мельниченко Анатолій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб заміни кожуха доменної печі, що включає монтаж на ділянці купола печі кронштейнів, що підвішують купол до колон шахти, монтаж на ділянці маратора печі опорних елементів, що підтримують колони шахти, демонтаж частин існуючого кожуха печі та монтаж частин нового кожуха, який відрізняється тим, що навколо маратора печі монтують опорний пояс, тобто спочатку на верхніх оголовках колон горна печі розміщують надставки у вигляді стійок, на які між колонами шахти печі по радіусу встановлюють балки, які прикріплюють за допомогою накладок до колон шахти, потім між стійками встановлюють вертикальні зв'язки, після чого демонтують існуючий кожух печі повністю від купола печі до поду, а потім монтують новий кожух печі знизу доверху.

2. Спосіб за п. 1, який відрізняється тим, що балки виконують коробчастого перерізу.

Текст

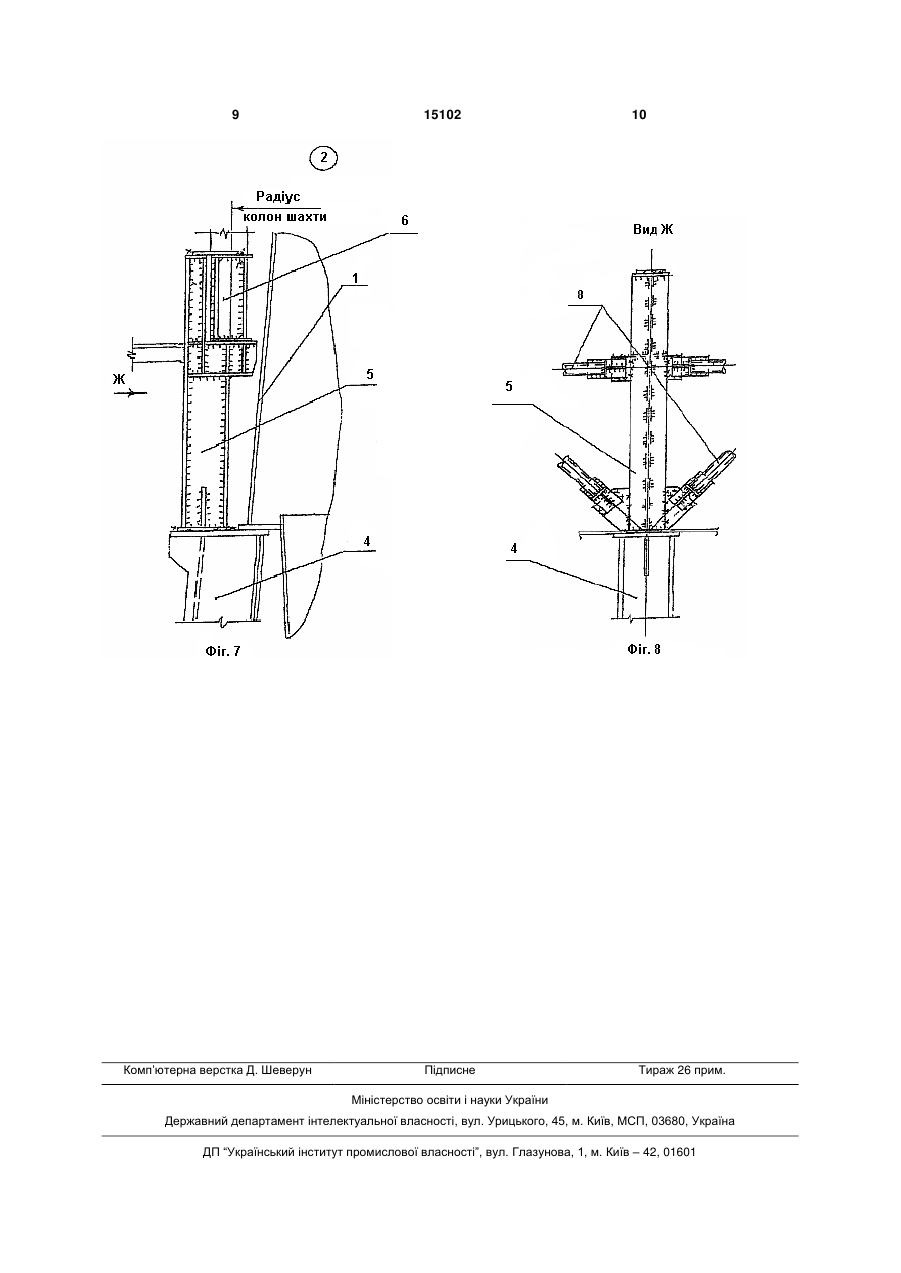

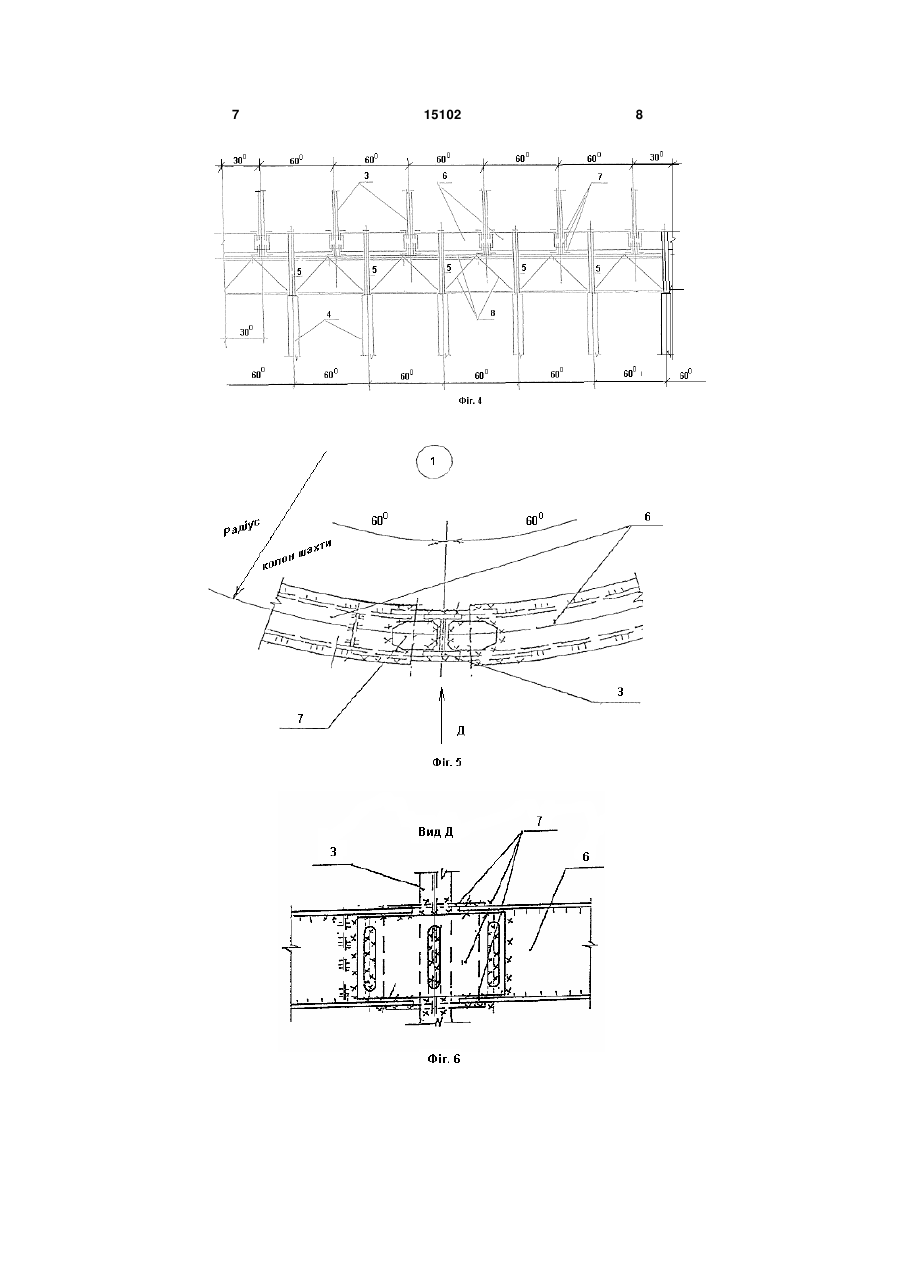

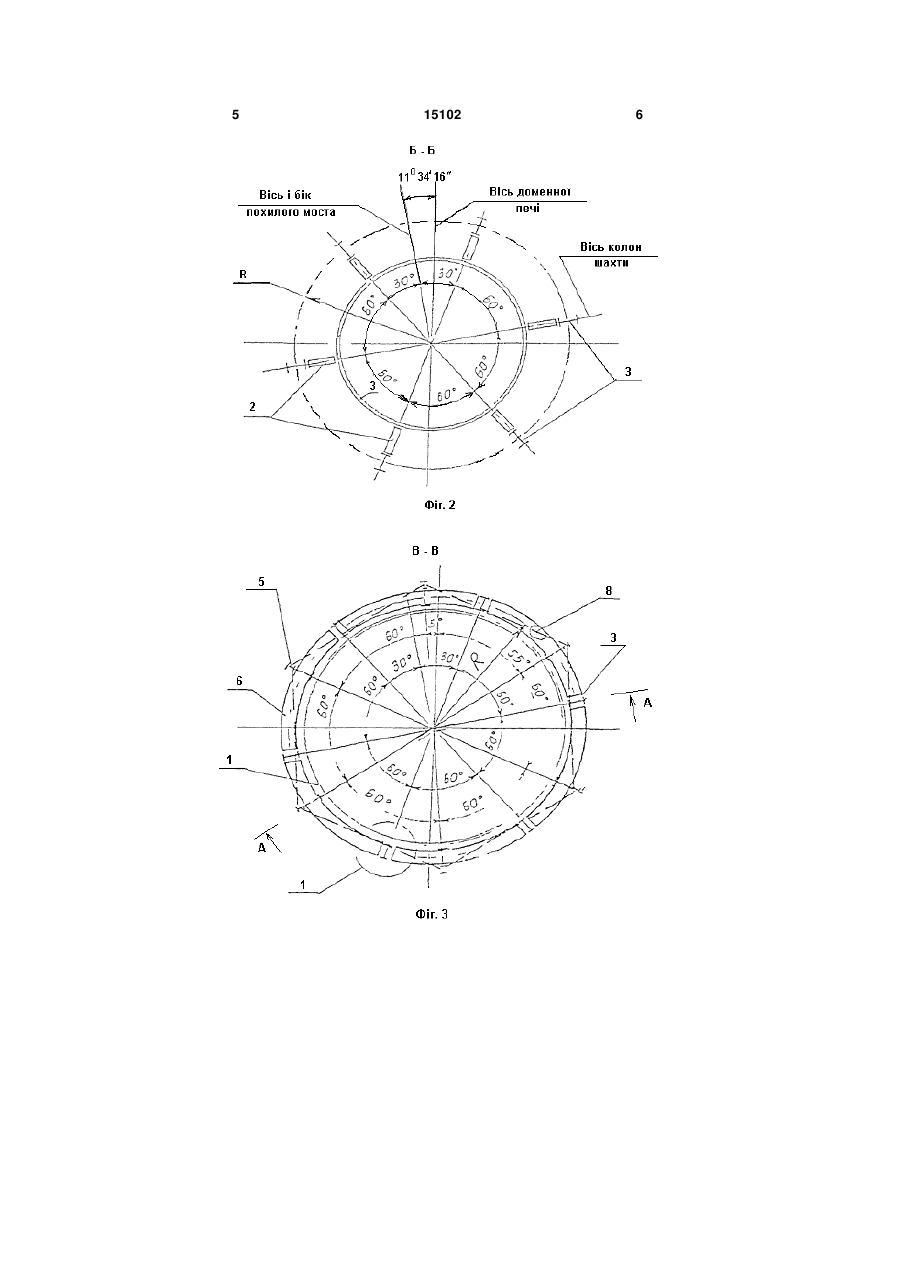

1. Спосіб заміни кожуха доменної печі, що включає монтаж на ділянці купола печі кронштей 3 Спосіб, що заявляється, здійснюється таким чином. У процесі заміни кожуха 1 печі після установлення в районі купола печі кронштейнів 2, що підвішують купол до колон шахти 3, навколо маратора печі монтують опорний пояс, тобто спочатку на верхні оголовки колон горна 4 розміщують надставки 5 у вигляді стійок, на які між колонами шахти 3 по радіусу (R) встановлюють балки 6 коробчастого перетину та прикріплюють їх за допомогою накладок 7 до колон шахти 3, після чого між надставками 5 встановлюють вертикальні зв'язки 8. Змонтований у такий спосіб опорний пояс забезпечує сприйняття навантажень від ваги обладнання та конструкцій колонами шахти 3 і колонами горна 4 15102 4 без допомоги кожуха 1 печі, на відміну від прототипу, що й дозволяє замінити існуючий кожух повністю від купола до низу поду, а також здійснити заміну під час ремонту доменної печі з наступним монтажем нового кожуха печі знизу доверху. Таким чином, запропонований спосіб заміни кожуха доменної печі без демонтажу колошникової площадки, копра, газоходів брудного газу, колон горна, колон шахти з кільцевими площадками дозволяє зробити заміну кожуха печі, повністю нарощуючи кожух від поду до купола, що значно скорочує строки ремонту печі і в остаточному підсумку помітно збільшує річну продуктивність доменної печі. 5 15102 6 7 15102 8 9 Комп’ютерна верстка Д. Шеверун 15102 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A method for replacement of the blast furnace casing

Автори англійською

Irkha Viktor Mykolaiovych, Demenkov Dmytro Yakovych, Davydov Mykola Oleksandrovych, Sheltik Valerii Anatoliiovych, Fedotov Oleh Vasyliovich, Dankov Valerii Mykolaiovych, Titov Valerii Heorhiiovych, Zaika Volodymyr Yakovych

Назва патенту російською

Способ замены кожуха доменной печи

Автори російською

Ирха Виктор Николаевич, Деменков Дмитрий Яковлевич, Давыдов Николай Александрович, Шелтик Валерий Анатольевич, Федотов Олег Василиевич, Даньков Валерий Николаевич, Титов Валерий Георгиевич, Зайка Владимир Якович

МПК / Мітки

МПК: C21B 7/08

Мітки: печі, заміни, кожуха, спосіб, доменної
