Пристрій для дослідження матеріалів на абразивне зношування

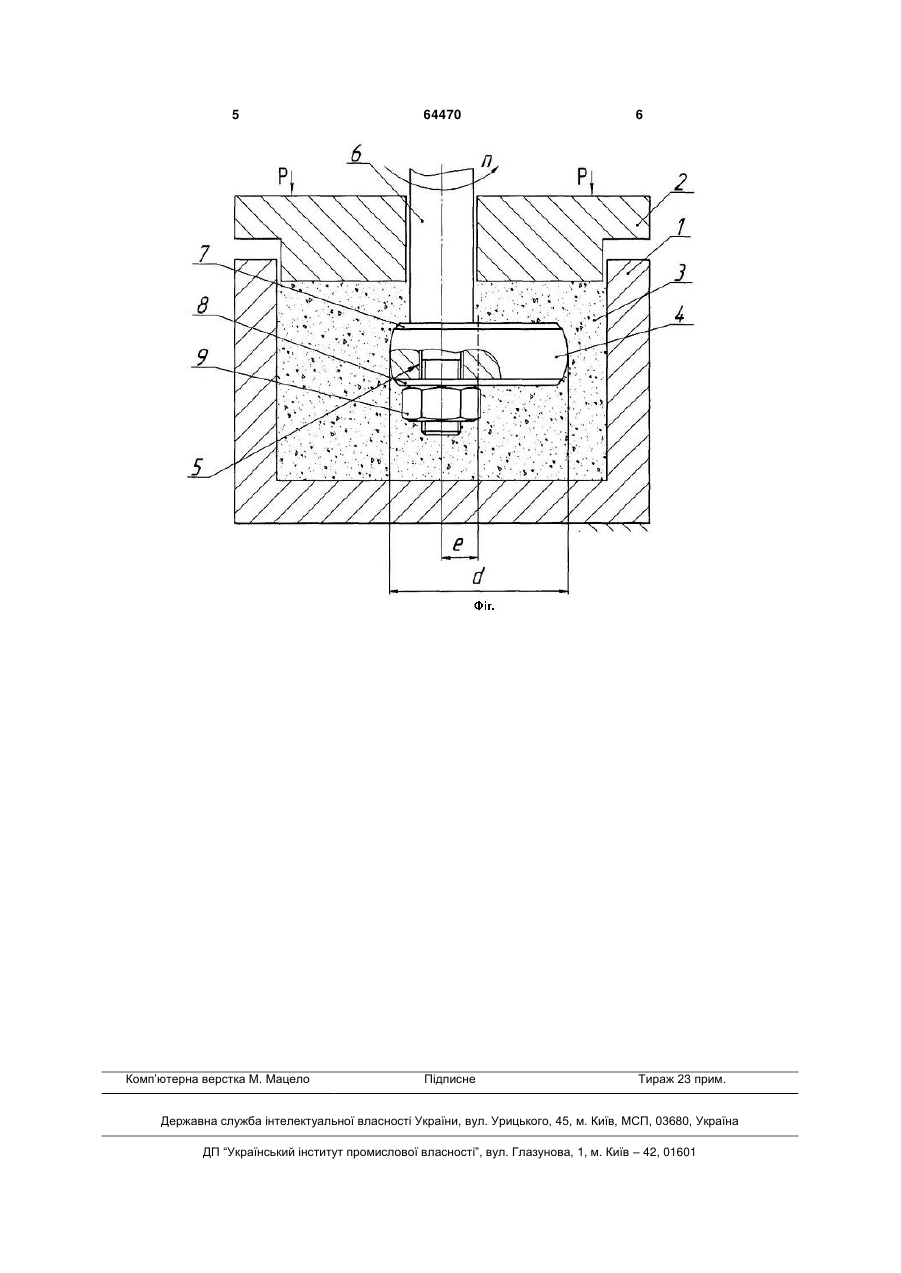

Пристрій для дослідження матеріалів на абразивне зношування, який містить випробувальну 3 риття темними (подібними до воронування) шарами, які не розчиняються в ацетоні і спирті. В результаті шаржування при деяких умовах випробувань спостерігається не втрата, а навпаки приріст маси [Кащеев В.И. Об изнашивании при трении в абразивной массе // Республиканский межведомственный научно-технический сборник «Проблемы трения и изнашивания». Киев: Техніка, 1972, стр. 53-59]. Задачею даної корисної моделі є створення пристрою, який дозволив би проводити випробування матеріалів на зношування незакріпленим абразивом при значних питомих тисках абразиву і високому ступені обміну абразивної маси в зоні трибовзаємодії робочої поверхні зразка із абразивом, яка досягається за рахунок його перемішування під дією ексцентрично розміщеної торцевої поверхні зразка або шайби при обертанні утримувача зразка навколо своєї осі. Поставлена задача вирішується тим, що в пристрої для дослідження матеріалів на абразивне зношування, який містить випробувальну камеру з верхньою рухомою кришкою, абразивне середовище у випробувальній камері і розміщений у ньому зразок у вигляді диска, утримувач зразка, привід обертання утримувача зразка і засіб для стискання абразивного середовища, новим є те, що отвір у випробувальному зразку виконується ексцентрично відносно осі його обертання з величиною ексцентриситету: е=(0,1-0,25)d, де d - діаметр зразка, що дозволяє кріпити сам зразок ексцентрично відносно осі обертання утримувача. Кріплення зразка ексцентрично до осі обертання утримувача забезпечує інтенсивне перемішування абразивного матеріалу і тим самим підтримує процес надходження нових (ще не затуплених) абразивних частинок до робочої поверхні зразка. Величина ексцентриситету е0,25d спостерігається значна нерівномірність зношування зразка по зовнішньому діаметру, що призводить до похибки при визначенні його стійкості до абразивного зношування. На кресленні схематично зображено запропонований пристрій в розрізі. Пристрій містить камеру 1 з кришкою 2, які утворюють порожнину, заповнену абразивом 3. Через кришку 2 у цю порожнину заводиться утримувач 6 дискового зразка 4, який містить виконаний ексцентрично до своєї осі обертання отвір 5, і встановлюється ексцентрично до осі утримувача 6 з величиною ексцентриситету е. Торцеві поверхні зразка 4 захищені двома шайбами 7 і 8. Зразок 4 з шайбами 7 і 8 закріплюється на утримувачі 6 за допомогою гайки 9. Утримувач 6 отримує обертання від приводу (на кресл. не показаний). До кришки 2 прикладається зусилля Р, яке створює заданий програмою випробовувань тиск абразивного середовища 3. Пристрій працює наступним чином. Утримувач 6, здійснюючи обертовий рух з частотою n, забезпечує обертання зразка 4 і тим самим реалізується трибовзаємодія робочої поверхні зразка з абразивним середовищем 3 відбувається його зношування, величина якого визначається, наприклад, по втраті маси (проводять зважування зразка 4 на аналітичній вазі до і після випробовувань). Зразок 4 завдяки виконаному ексцентрично отвору 5 встановлюється на утримувачі 6. Фіксується зразок 4 на утримувачі 6 шляхом затягування гайки 9. Шайби 7 і 8, що контактують з торцевими поверхнями зразка 4, забезпечують при випробовуванні зношування тільки бічної поверхні, де умови випробовувань більш постійні і контрольовані. За рахунок прикладання до кришки 2 сили Р, абразив 3 стискається у камері 1, за рахунок чого створюється заданий програмою випробовувань тиск абразивного середовища 3 на робочу поверхню зразка 4. Бічна поверхня зразка 4 може бути виконана циліндричною або сферичною. Виконання отвору ексцентрично відносно осі його обертання дозволяє суттєво скоротити час проведення випробувань та отримати більш достовірні результати випробувань. 5 Комп’ютерна верстка М. Мацело 64470 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
