Привід круглов’язальної машини
Номер патенту: 64471
Опубліковано: 10.11.2011
Автори: Марченко Анатолій Іванович, Павленко Георгій Іванович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома шестернями, які відповідно зовнішнім та внутрішнім зубчастими зачепленнями зв'язані з зубчастим колесом голкового циліндра, який відрізняється тим, що кожна шестірня містить ступицю, зубчастий вінець та гільзові пружини, встановлені між ступицею і зубчастим вінцем.
Текст

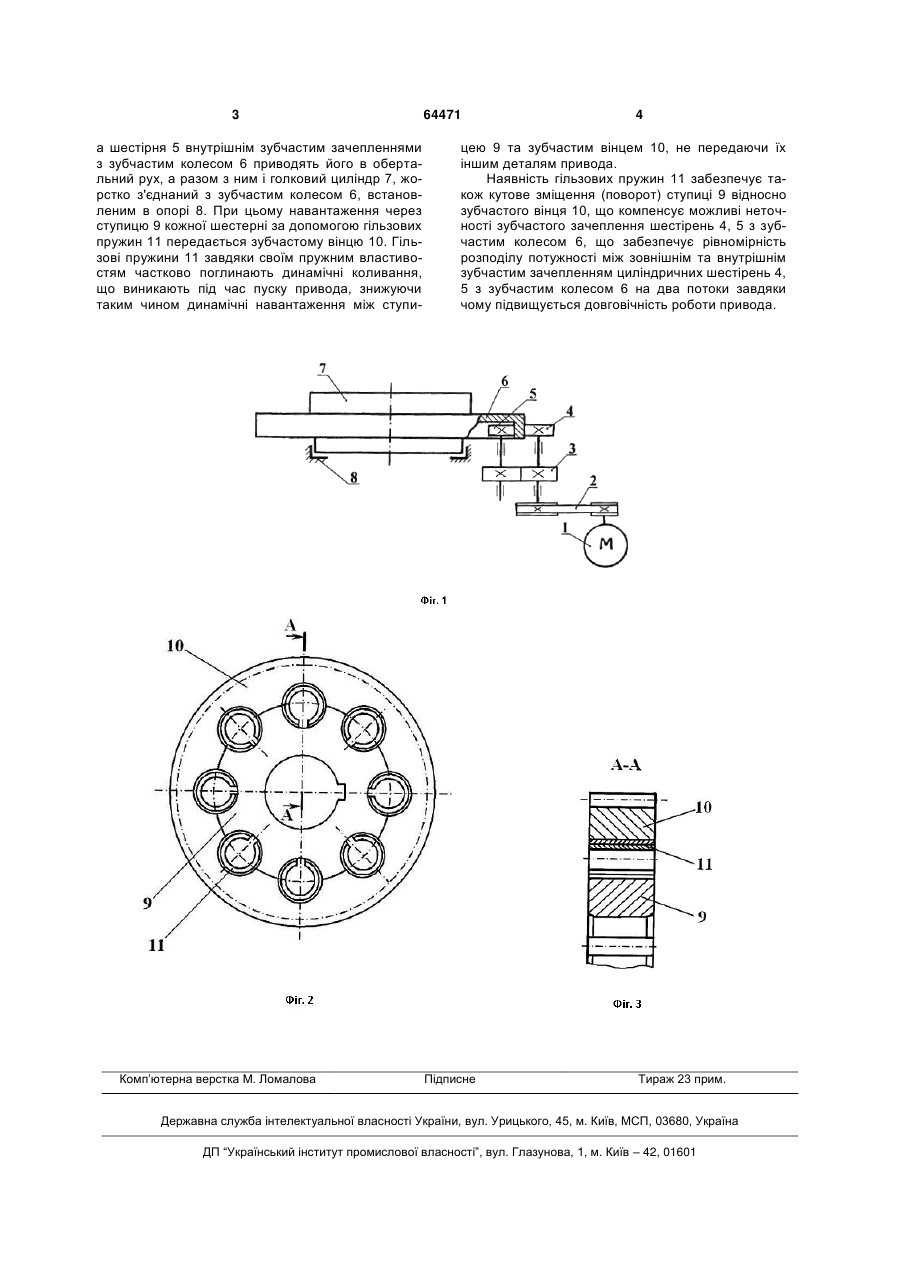

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з двома шестернями, які відповідно зовнішнім та внутрішнім зубчастими зачепленнями зв'язані з зубчастим колесом голкового циліндра, який відрізняється тим, що кожна шестірня містить ступицю, зубчастий вінець та гільзові пружини, встановлені між ступицею і зубчастим вінцем. (19) (21) u201104273 (22) 08.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 а шестірня 5 внутрішнім зубчастим зачепленнями з зубчастим колесом 6 приводять його в обертальний рух, а разом з ним і голковий циліндр 7, жорстко з'єднаний з зубчастим колесом 6, встановленим в опорі 8. При цьому навантаження через ступицю 9 кожної шестерні за допомогою гільзових пружин 11 передається зубчастому вінцю 10. Гільзові пружини 11 завдяки своїм пружним властивостям частково поглинають динамічні коливання, що виникають під час пуску привода, знижуючи таким чином динамічні навантаження між ступи Комп’ютерна верстка М. Ломалова 64471 4 цею 9 та зубчастим вінцем 10, не передаючи їх іншим деталям привода. Наявність гільзових пружин 11 забезпечує також кутове зміщення (поворот) ступиці 9 відносно зубчастого вінця 10, що компенсує можливі неточності зубчастого зачеплення шестірень 4, 5 з зубчастим колесом 6, що забезпечує рівномірність розподілу потужності між зовнішнім та внутрішнім зубчастим зачепленням циліндричних шестірень 4, 5 з зубчастим колесом 6 на два потоки завдяки чому підвищується довговічність роботи привода. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of a circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: привід, машини, круглов'язальної
