Сигналізатор метану, суміщений з головним світильником

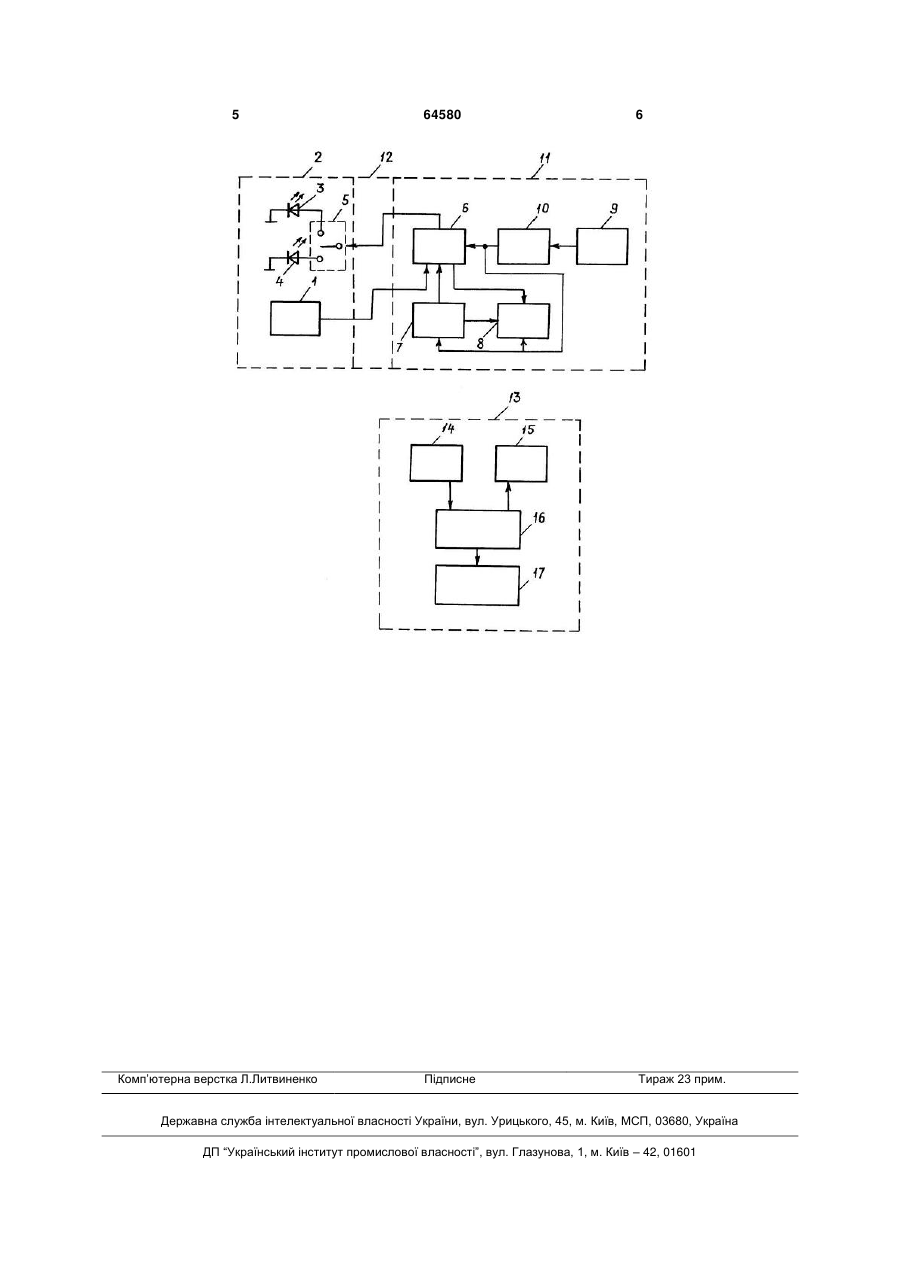

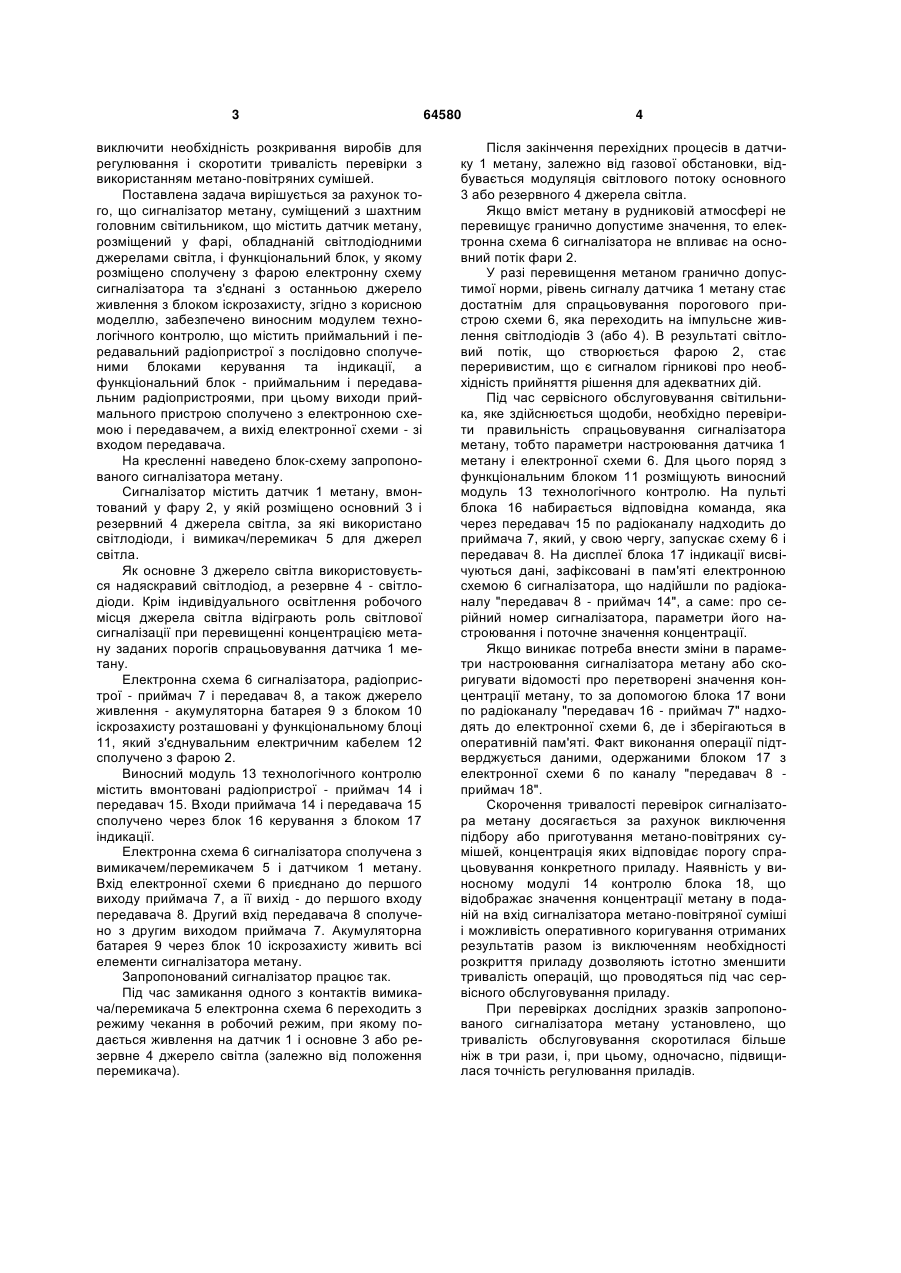

Сигналізатор метану, суміщений з шахтним головним світильником, що містить датчик метану, розміщений у фарі, обладнаній джерелами світла, і функціональний блок, у якому розміщено електронну схему сигналізатора, сполучену з фарою та джерелом живлення з блоком іскрозахисту, який відрізняється тим, що його забезпечено виносним модулем технологічного контролю, що містить приймальний і передавальний радіопристрої з послідовно сполученими блоками керування та індикації, а функціональний блок - приймальним і передавальним радіопристроями, при цьому виходи приймального пристрою сполучено з електронною схемою і передавачем, а вихід електронної схеми - зі входом передавача. (19) (21) u201104884 (22) 19.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) БРЮХАНОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, МЕДВЕДЄВ ВАЛЕРІЙ МИКОЛАЙОВИЧ, КОПТИКОВ ВІКТОР ПАВЛОВИЧ, МНУХІН АНАТОЛІЙ ГРИГОРОВИЧ, ГІНГОЛЬД ВОЛОДИМИР МАРКОВИЧ, ЛУППО ЛЕОНІД ГЕОРГІЙОВИЧ, БУБЛЕЙНИК ВІТАЛІЙ АНАТОЛІЙОВИЧ, БЕНІН ЄВГЕН ЮЛІЙОВИЧ, ФЕДОРЕНКО ГЕННАДІЙ ЛЕОНІДОВИЧ (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ 3 виключити необхідність розкривання виробів для регулювання і скоротити тривалість перевірки з використанням метано-повітряних сумішей. Поставлена задача вирішується за рахунок того, що сигналізатор метану, суміщений з шахтним головним світильником, що містить датчик метану, розміщений у фарі, обладнаній світлодіодними джерелами світла, і функціональний блок, у якому розміщено сполучену з фарою електронну схему сигналізатора та з'єднані з останньою джерело живлення з блоком іскрозахисту, згідно з корисною моделлю, забезпечено виносним модулем технологічного контролю, що містить приймальний і передавальний радіопристрої з послідовно сполученими блоками керування та індикації, а функціональний блок - приймальним і передавальним радіопристроями, при цьому виходи приймального пристрою сполучено з електронною схемою і передавачем, а вихід електронної схеми - зі входом передавача. На кресленні наведено блок-схему запропонованого сигналізатора метану. Сигналізатор містить датчик 1 метану, вмонтований у фару 2, у якій розміщено основний 3 і резервний 4 джерела світла, за які використано світлодіоди, і вимикач/перемикач 5 для джерел світла. Як основне 3 джерело світла використовується надяскравий світлодіод, а резервне 4 - світлодіоди. Крім індивідуального освітлення робочого місця джерела світла відіграють роль світлової сигналізації при перевищенні концентрацією метану заданих порогів спрацьовування датчика 1 метану. Електронна схема 6 сигналізатора, радіопристрої - приймач 7 і передавач 8, а також джерело живлення - акумуляторна батарея 9 з блоком 10 іскрозахисту розташовані у функціональному блоці 11, який з'єднувальним електричним кабелем 12 сполучено з фарою 2. Виносний модуль 13 технологічного контролю містить вмонтовані радіопристрої - приймач 14 і передавач 15. Входи приймача 14 і передавача 15 сполучено через блок 16 керування з блоком 17 індикації. Електронна схема 6 сигналізатора сполучена з вимикачем/перемикачем 5 і датчиком 1 метану. Вхід електронної схеми 6 приєднано до першого виходу приймача 7, а її вихід - до першого входу передавача 8. Другий вхід передавача 8 сполучено з другим виходом приймача 7. Акумуляторна батарея 9 через блок 10 іскрозахисту живить всі елементи сигналізатора метану. Запропонований сигналізатор працює так. Під час замикання одного з контактів вимикача/перемикача 5 електронна схема 6 переходить з режиму чекання в робочий режим, при якому подається живлення на датчик 1 і основне 3 або резервне 4 джерело світла (залежно від положення перемикача). 64580 4 Після закінчення перехідних процесів в датчику 1 метану, залежно від газової обстановки, відбувається модуляція світлового потоку основного 3 або резервного 4 джерела світла. Якщо вміст метану в рудниковій атмосфері не перевищує гранично допустиме значення, то електронна схема 6 сигналізатора не впливає на основний потік фари 2. У разі перевищення метаном гранично допустимої норми, рівень сигналу датчика 1 метану стає достатнім для спрацьовування порогового пристрою схеми 6, яка переходить на імпульсне живлення світлодіодів 3 (або 4). В результаті світловий потік, що створюється фарою 2, стає переривистим, що є сигналом гірникові про необхідність прийняття рішення для адекватних дій. Під час сервісного обслуговування світильника, яке здійснюється щодоби, необхідно перевірити правильність спрацьовування сигналізатора метану, тобто параметри настроювання датчика 1 метану і електронної схеми 6. Для цього поряд з функціональним блоком 11 розміщують виносний модуль 13 технологічного контролю. На пульті блока 16 набирається відповідна команда, яка через передавач 15 по радіоканалу надходить до приймача 7, який, у свою чергу, запускає схему 6 і передавач 8. На дисплеї блока 17 індикації висвічуються дані, зафіксовані в пам'яті електронною схемою 6 сигналізатора, що надійшли по радіоканалу "передавач 8 - приймач 14", а саме: про серійний номер сигналізатора, параметри його настроювання і поточне значення концентрації. Якщо виникає потреба внести зміни в параметри настроювання сигналізатора метану або скоригувати відомості про перетворені значення концентрації метану, то за допомогою блока 17 вони по радіоканалу "передавач 16 - приймач 7" надходять до електронної схеми 6, де і зберігаються в оперативній пам'яті. Факт виконання операції підтверджується даними, одержаними блоком 17 з електронної схеми 6 по каналу "передавач 8 приймач 18". Скорочення тривалості перевірок сигналізатора метану досягається за рахунок виключення підбору або приготування метано-повітряних сумішей, концентрація яких відповідає порогу спрацьовування конкретного приладу. Наявність у виносному модулі 14 контролю блока 18, що відображає значення концентрації метану в поданій на вхід сигналізатора метано-повітряної суміші і можливість оперативного коригування отриманих результатів разом із виключенням необхідності розкриття приладу дозволяють істотно зменшити тривалість операцій, що проводяться під час сервісного обслуговування приладу. При перевірках дослідних зразків запропонованого сигналізатора метану установлено, що тривалість обслуговування скоротилася більше ніж в три рази, і, при цьому, одночасно, підвищилася точність регулювання приладів. 5 Комп’ютерна верстка Л.Литвиненко 64580 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
