Швидкорознімне з’єднання напірних труб

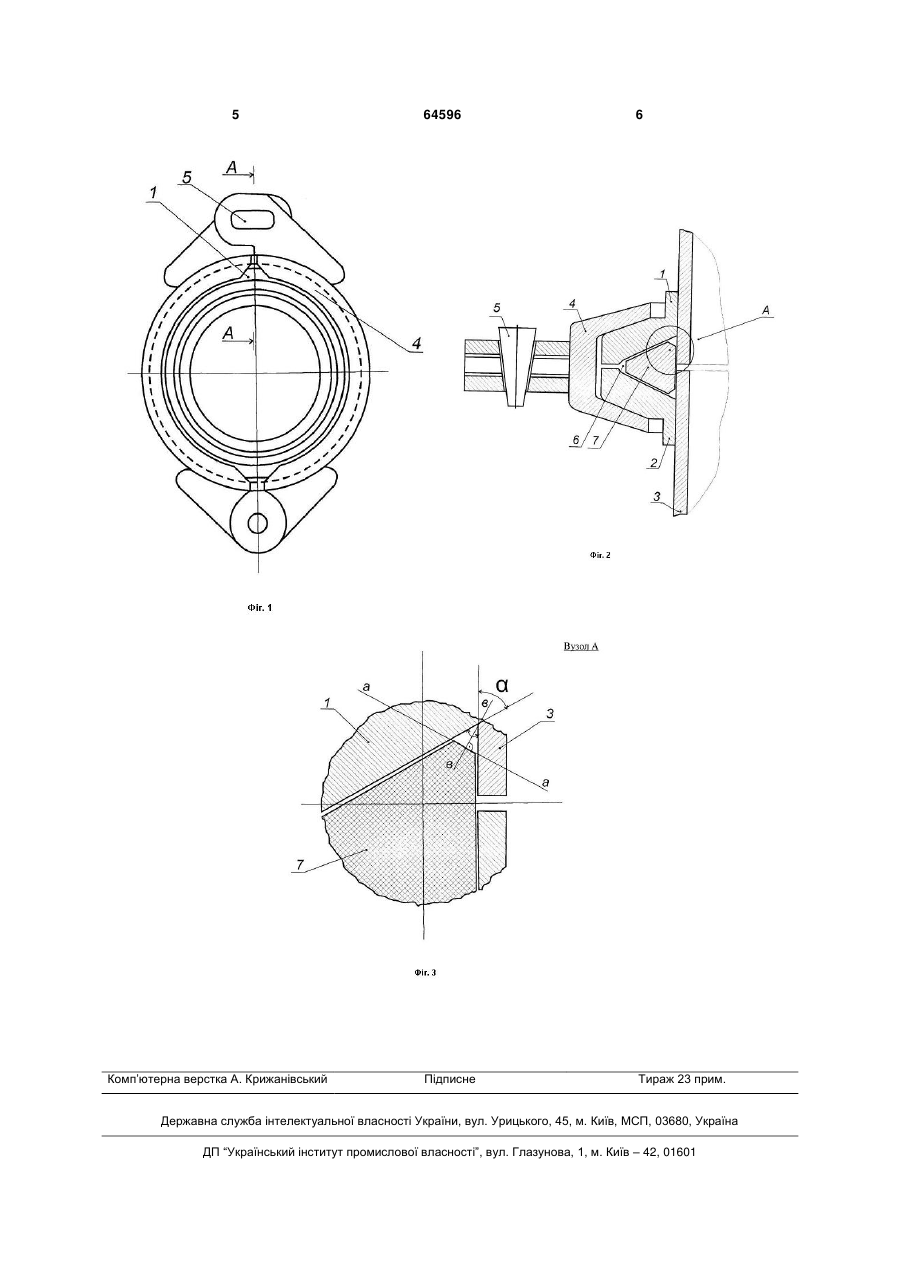

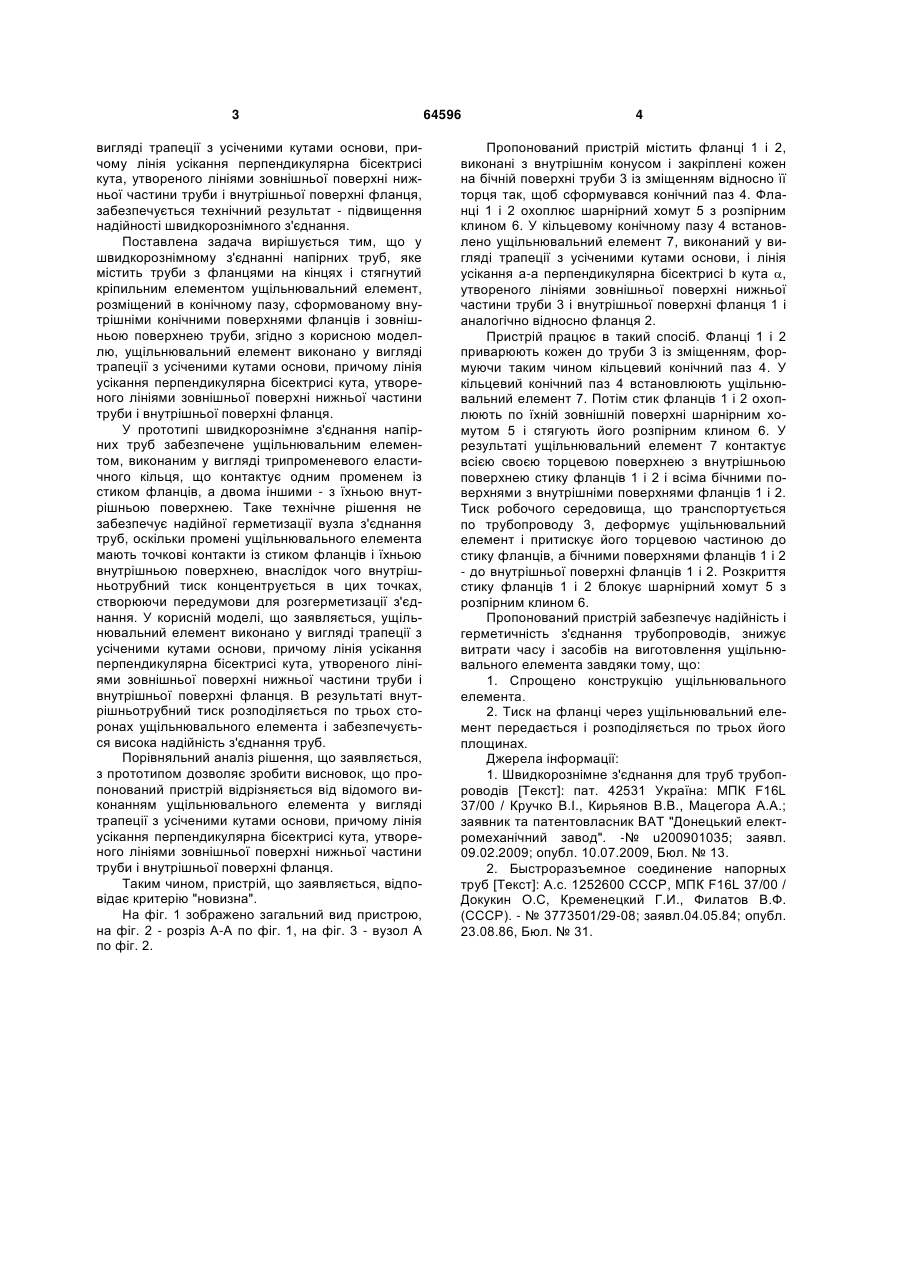

Швидкорознімне з'єднання напірних труб, що містить труби з фланцями на кінцях і стягнутий кріпильним елементом ущільнювальний елемент, розміщений в конічному пазу, сформованому внутрішніми конічними поверхнями фланців і зовнішньою поверхнею труби, яке відрізняється тим, що ущільнювальний елемент виконано у вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої поверхні нижньої частини труби і внутрішньої поверхні фланця. (19) (21) u201104999 (22) 20.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) АНЦИФЕРОВ АНДРІЙ ВАДИМОВИЧ, ТІРКЕЛЬ МИХАЙЛО ГОДЕЛЄВИЧ, ФІЛАТОВ ВАЛЕРІЙ ФЕДОРОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої поверхні нижньої частини труби і внутрішньої поверхні фланця, забезпечується технічний результат - підвищення надійності швидкорознімного з'єднання. Поставлена задача вирішується тим, що у швидкорознімному з'єднанні напірних труб, яке містить труби з фланцями на кінцях і стягнутий кріпильним елементом ущільнювальний елемент, розміщений в конічному пазу, сформованому внутрішніми конічними поверхнями фланців і зовнішньою поверхнею труби, згідно з корисною моделлю, ущільнювальний елемент виконано у вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої поверхні нижньої частини труби і внутрішньої поверхні фланця. У прототипі швидкорознімне з'єднання напірних труб забезпечене ущільнювальним елементом, виконаним у вигляді трипроменевого еластичного кільця, що контактує одним променем із стиком фланців, а двома іншими - з їхньою внутрішньою поверхнею. Таке технічне рішення не забезпечує надійної герметизації вузла з'єднання труб, оскільки промені ущільнювального елемента мають точкові контакти із стиком фланців і їхньою внутрішньою поверхнею, внаслідок чого внутрішньотрубний тиск концентрується в цих точках, створюючи передумови для розгерметизації з'єднання. У корисній моделі, що заявляється, ущільнювальний елемент виконано у вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої поверхні нижньої частини труби і внутрішньої поверхні фланця. В результаті внутрішньотрубний тиск розподіляється по трьох сторонах ущільнювального елемента і забезпечується висока надійність з'єднання труб. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого виконанням ущільнювального елемента у вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої поверхні нижньої частини труби і внутрішньої поверхні фланця. Таким чином, пристрій, що заявляється, відповідає критерію "новизна". На фіг. 1 зображено загальний вид пристрою, на фіг. 2 - розріз А-А по фіг. 1, на фіг. 3 - вузол А по фіг. 2. 64596 4 Пропонований пристрій містить фланці 1 і 2, виконані з внутрішнім конусом і закріплені кожен на бічній поверхні труби 3 із зміщенням відносно її торця так, щоб сформувався конічний паз 4. Фланці 1 і 2 охоплює шарнірний хомут 5 з розпірним клином 6. У кільцевому конічному пазу 4 встановлено ущільнювальний елемент 7, виконаний у вигляді трапеції з усіченими кутами основи, і лінія усікання а-а перпендикулярна бісектрисі b кута , утвореного лініями зовнішньої поверхні нижньої частини труби 3 і внутрішньої поверхні фланця 1 і аналогічно відносно фланця 2. Пристрій працює в такий спосіб. Фланці 1 і 2 приварюють кожен до труби 3 із зміщенням, формуючи таким чином кільцевий конічний паз 4. У кільцевий конічний паз 4 встановлюють ущільнювальний елемент 7. Потім стик фланців 1 і 2 охоплюють по їхній зовнішній поверхні шарнірним хомутом 5 і стягують його розпірним клином 6. У результаті ущільнювальний елемент 7 контактує всією своєю торцевою поверхнею з внутрішньою поверхнею стику фланців 1 і 2 і всіма бічними поверхнями з внутрішніми поверхнями фланців 1 і 2. Тиск робочого середовища, що транспортується по трубопроводу 3, деформує ущільнювальний елемент і притискує його торцевою частиною до стику фланців, а бічними поверхнями фланців 1 і 2 - до внутрішньої поверхні фланців 1 і 2. Розкриття стику фланців 1 і 2 блокує шарнірний хомут 5 з розпірним клином 6. Пропонований пристрій забезпечує надійність і герметичність з'єднання трубопроводів, знижує витрати часу і засобів на виготовлення ущільнювального елемента завдяки тому, що: 1. Спрощено конструкцію ущільнювального елемента. 2. Тиск на фланці через ущільнювальний елемент передається і розподіляється по трьох його площинах. Джерела інформації: 1. Швидкорознімне з'єднання для труб трубопроводів [Текст]: пат. 42531 Україна: МПК F16L 37/00 / Кручко В.І., Кирьянов В.В., Мацегора А.А.; заявник та патентовласник ВАТ "Донецький електромеханічний завод". -№ u200901035; заявл. 09.02.2009; опубл. 10.07.2009, Бюл. № 13. 2. Быстроразъемное соединение напорных труб [Текст]: А.с. 1252600 СССР, МПК F16L 37/00 / Докукин О.С, Кременецкий Г.И., Филатов В.Ф. (СССР). - № 3773501/29-08; заявл.04.05.84; опубл. 23.08.86, Бюл. № 31. 5 Комп’ютерна верстка А. Крижанівський 64596 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
