Швидкорознімне з’єднання для труб трубопроводів

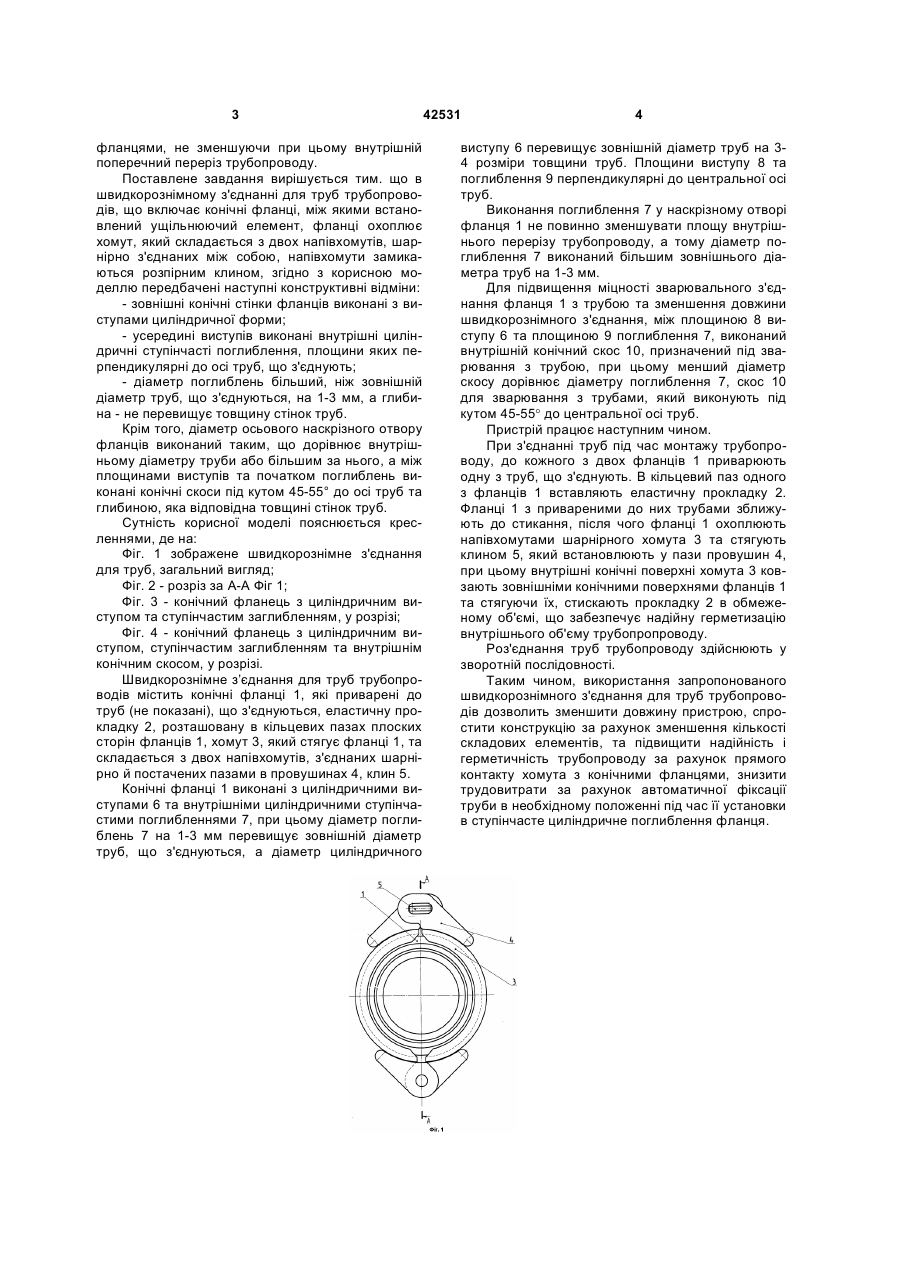

1. Швидкорознімне з'єднання для труб трубопроводів, що включає конічні фланці, між якими встановлений ущільнюючий елемент, фланці охоплює хомут, який складається з двох півхомутів, шарнірно з'єднаних між собою, півхомути замикаються розпірним клином, яке відрізняється тим, 3 фланцями, не зменшуючи при цьому внутрішній поперечний переріз трубопроводу. Поставлене завдання вирішується тим. що в швидкорознімному з'єднанні для труб трубопроводів, що включає конічні фланці, між якими встановлений ущільнюючий елемент, фланці охоплює хомут, який складається з двох напівхомутів, шарнірно з'єднаних між собою, напівхомути замикаються розпірним клином, згідно з корисною моделлю передбачені наступні конструктивні відміни: - зовнішні конічні стінки фланців виконані з виступами циліндричної форми; - усередині виступів виконані внутрішні циліндричні ступінчасті поглиблення, площини яких перпендикулярні до осі труб, що з'єднують; - діаметр поглиблень більший, ніж зовнішній діаметр труб, що з'єднуються, на 1-3 мм, а глибина - не перевищує товщину стінок труб. Крім того, діаметр осьового наскрізного отвору фланців виконаний таким, що дорівнює внутрішньому діаметру труби або більшим за нього, а між площинами виступів та початком поглиблень виконані конічні скоси під кутом 45-55° до осі труб та глибиною, яка відповідна товщині стінок труб. Сутність корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображене швидкорознімне з'єднання для труб, загальний вигляд; Фіг. 2 - розріз за А-А Фіг 1; Фіг. 3 - конічний фланець з циліндричним виступом та ступінчастим заглибленням, у розрізі; Фіг. 4 - конічний фланець з циліндричним виступом, ступінчастим заглибленням та внутрішнім конічним скосом, у розрізі. Швидкорознімне з’єднання для труб трубопроводів містить конічні фланці 1, які приварені до труб (не показані), що з'єднуються, еластичну прокладку 2, розташовану в кільцевих пазах плоских сторін фланців 1, хомут 3, який стягує фланці 1, та складається з двох напівхомутів, з'єднаних шарнірно й постачених пазами в провушинах 4, клин 5. Конічні фланці 1 виконані з циліндричними виступами 6 та внутрішніми циліндричними ступінчастими поглибленнями 7, при цьому діаметр поглиблень 7 на 1-3 мм перевищує зовнішній діаметр труб, що з'єднуються, а діаметр циліндричного 42531 4 виступу 6 перевищує зовнішній діаметр труб на 34 розміри товщини труб. Площини виступу 8 та поглиблення 9 перпендикулярні до центральної осі труб. Виконання поглиблення 7 у наскрізному отворі фланця 1 не повинно зменшувати площу внутрішнього перерізу трубопроводу, а тому діаметр поглиблення 7 виконаний більшим зовнішнього діаметра труб на 1-3 мм. Для підвищення міцності зварювального з'єднання фланця 1 з трубою та зменшення довжини швидкорознімного з'єднання, між площиною 8 виступу 6 та площиною 9 поглиблення 7, виконаний внутрішній конічний скос 10, призначений під зварювання з трубою, при цьому менший діаметр скосу дорівнює діаметру поглиблення 7, скос 10 для зварювання з трубами, який виконують під кутом 45-55° до центральної осі труб. Пристрій працює наступним чином. При з'єднанні труб під час монтажу трубопроводу, до кожного з двох фланців 1 приварюють одну з труб, що з'єднують. В кільцевий паз одного з фланців 1 вставляють еластичну прокладку 2. Фланці 1 з привареними до них трубами зближують до стикання, після чого фланці 1 охоплюють напівхомутами шарнірного хомута 3 та стягують клином 5, який встановлюють у пази провушин 4, при цьому внутрішні конічні поверхні хомута 3 ковзають зовнішніми конічними поверхнями фланців 1 та стягуючи їх, стискають прокладку 2 в обмеженому об'ємі, що забезпечує надійну герметизацію внутрішнього об'єму трубопропроводу. Роз'єднання труб трубопроводу здійснюють у зворотній послідовності. Таким чином, використання запропонованого швидкорознімного з'єднання для труб трубопроводів дозволить зменшити довжину пристрою, спростити конструкцію за рахунок зменшення кількості складових елементів, та підвищити надійність і герметичність трубопроводу за рахунок прямого контакту хомута з конічними фланцями, знизити трудовитрати за рахунок автоматичної фіксації труби в необхідному положенні під час її установки в ступінчасте циліндричне поглиблення фланця. 5 Комп’ютерна верстка І.Скворцова 42531 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
