F16L 19/00 — Сполуки, в яких ущільнюючі поверхні притискаються за допомогою особливого елемента, наприклад стягнутий гайкою, нагвинчується на одну з з’єднуються частин або угвинчується в неї

Номер патенту: 95856

Опубліковано: 12.01.2015

Автори: Ілюхін Олександр Володимирович, Капустін Ігор Леонідович, Тучин Сергій Володимирович, Кишинець Володимир Юрійович

МПК: B60T 1/00, F16L 19/00

Мітки: пристрій, трубами, системі, транспорту, труб, пневматичний, залізничного, безнарізних, безнарізними, складу, рухомого, собою, гальмівний, приладів, з'єднання

Формула / Реферат:

1. Пристрій для з'єднання приладів з безнарізними трубами і безнарізних труб між собою в пневматичній гальмівній системі рухомого складу залізничного транспорту, що містить з'єднувальний елемент із зовнішньою різьбою, виконаною щонайменше на одній з його сторін, крізним отвором, виконаним щонайменше на згаданій стороні з можливістю розміщення кінцевої частини безнарізної труби, і з конусоподібною порожниною, що розширяється до його торця,...

Номер патенту: 95855

Опубліковано: 12.01.2015

Автори: Ілюхін Олександр Володимирович, Капустін Ігор Леонідович, Тучин Сергій Володимирович, Кишинець Володимир Юрійович

МПК: B60T 17/04, F16L 19/00

Мітки: пневматичної, складу, системі, пристрій, транспорту, з'єднання, гальмівної, штуцерний, залізничного, приладів, безнарізними, рухомого, трубами

Формула / Реферат:

1. Штуцерний пристрій для з'єднання приладів з безнарізними трубами пневматичної гальмівної системи рухомого складу залізничного транспорту, що містить штуцер із зовнішньою різьбою на його протилежних кінцях і крізним отвором, сітчастий фільтр з фланцем, розміщеним всередині згаданого отвору з фіксацією фланця в кільцевій проточці на торці штуцера, накидну гайку, виконану з циліндричною порожниною в середній частині і конусоподібною...

Номер патенту: 95983

Опубліковано: 12.01.2015

Автори: Тучин Сергій Володимирович, Капустін Ігор Леонідович, Кишинець Володимир Юрійович, Ілюхін Олександр Володимирович

МПК: F16L 19/00, B60T 1/00

Мітки: гальмівний, спосіб, залізничного, безнарізними, труб, собою, приладів, з'єднання, транспорту, пневматичний, системі, складу, рухомого, трубами, безнарізних

Формула / Реферат:

1. Спосіб з'єднання приладів з безнарізними трубами і безнарізних труб між собою в пневматичній гальмівній системі рухомого складу залізничного транспорту, який полягає в тому, що принаймні на кінцеву частину однієї безнарізної труби послідовно одягають накидну гайку з конусоподібною порожниною, що звужується до її торця, фіксуючий і еластичний ущільнювальний елементи кільцевої форми, згадану частину безнарізної труби вставляють в наскрізний...

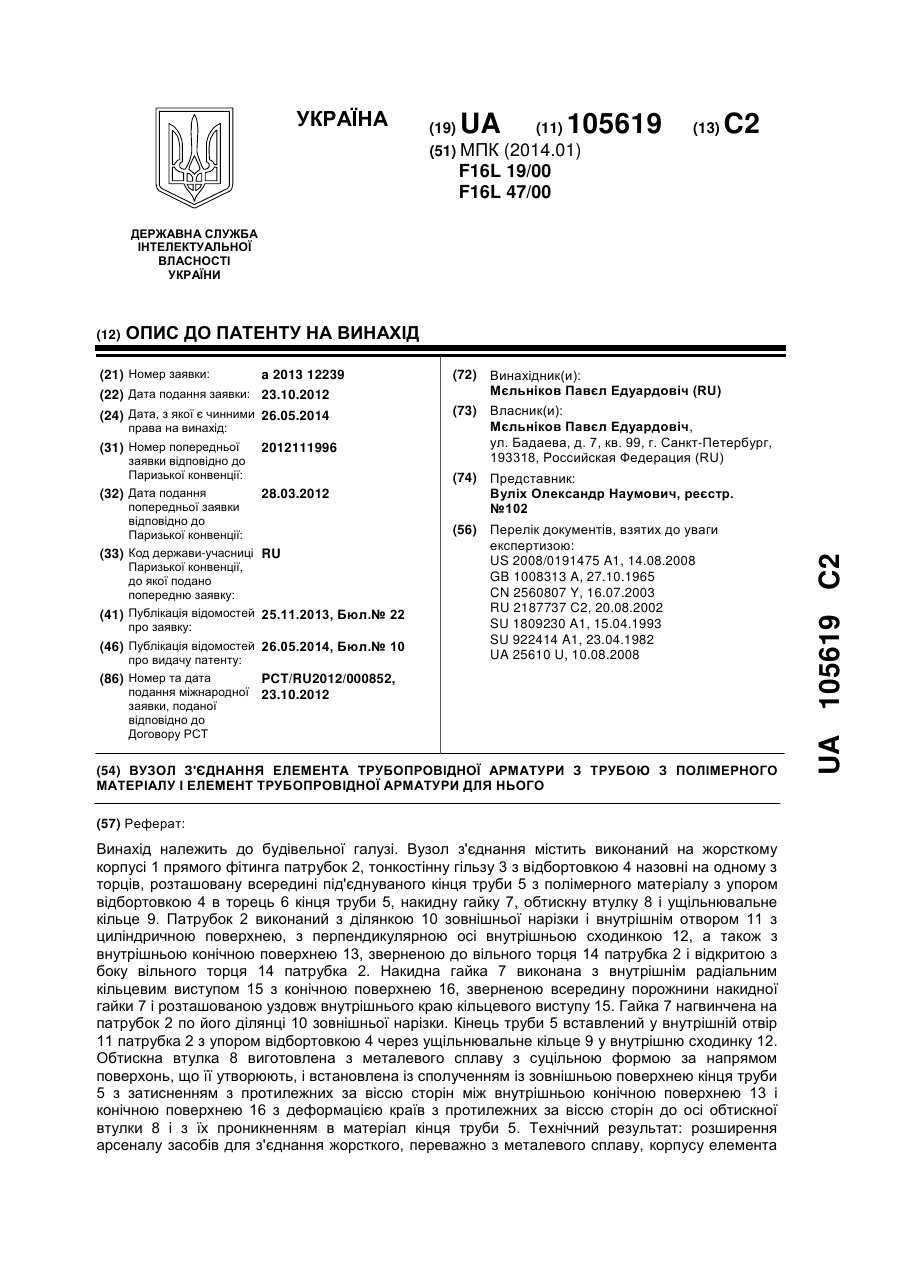

Номер патенту: 105619

Опубліковано: 26.05.2014

Автор: Мєльніков Павєл Едуардовіч

МПК: F16L 19/00, F16L 47/00

Мітки: арматури, елемент, нього, елемента, вузол, полімерного, з'єднання, матеріалу, трубою, трубопровідної

Формула / Реферат:

1. Вузол з'єднання елемента трубопровідної арматури з трубою з полімерного матеріалу, що міститьвиконаний на жорсткому корпусі елемента трубопровідної арматури патрубок,тонкостінну гільзу з відбортовкою назовні на одному з торців, розташовану всередині під'єднуваного кінця труби з полімерного матеріалу з упором відбортовкою в торець кінця труби з полімерного матеріалу,накидну гайку, обтискну втулку і ущільнювальне...

Номер патенту: 103232

Опубліковано: 25.09.2013

Автори: Харфст Вільфрід, Фогт Вольфганг, Ліу Юбо, Керхер Заха

МПК: G01F 23/22, F16L 19/00, G21C 17/035 ...

Мітки: рівнеміра, гідрорезервуара, ущільнювальний, пристрій

Формула / Реферат:

1. Рівнемір (4) напірного гідрозерервуара, який містить виконаний залежно від виду мінерально-ізольованого кабелю термоелемент (8), причомутермоелемент (8) принаймні частково встановлений у виведеній назовні з гідрорезервуара напірній трубі (10),передбачена спаяна на одній ділянці з термоелементом (8) трубна втулка (26), що оточує термоелемент (8),передбачений ущільнювальний пристрій (2), діючий як бар'єр...

Номер патенту: 82742

Опубліковано: 12.08.2013

Автори: Волков Сергій Симонович, Лобанов Леонід Михайлович, Волков Валентин Сергійович

МПК: F16L 19/00, F16L 17/00, F16S 5/00 ...

Мітки: конструкція, об'єму, перетворюваного

Формула / Реферат:

1. Конструкція перетворюваного об'єму, що містить ряд тонколистових ланок однакової геометрії у вигляді зрізаних конусів із радіально гофрованими поверхнями, що гідравлічно щільно з'єднані між собою по підставах відповідного діаметра, гідравлічно щільні донні заглушки на торцях крайніх ланок і газовий контейнер, вихідний патрубок якого заведений до перетворюваного об'єму конструкції через нерухому донну заглушку, що має кріплення до об'єкту...

Номер патенту: 102807

Опубліковано: 12.08.2013

Автори: Волков Сергій Симонович, Лобанов Леонід Михайлович, Волков Валентин Сергійович

МПК: F16S 5/00, F16L 19/00, F16L 17/00 ...

Мітки: об'єму, перетворюваного, конструкція

Формула / Реферат:

1. Конструкція перетворюваного об'єму, що містить ряд тонколистових ланок однакової геометрії у вигляді зрізаних конусів із радіально гофрованими поверхнями, що гідравлічно-щільно з'єднані між собою по підставах відповідного діаметра, гідравлічно-щільні донні заглушки на торцях крайніх ланок і газовий контейнер, вихідний патрубок якого заведений до перетворюваного об′єму конструкції через нерухому донну заглушку, що має кріплення до...

Номер патенту: 77176

Опубліковано: 25.01.2013

Автори: Горбась Євген Миколайович, Чурбаков Федір Валерійович

МПК: F16L 19/00, B60T 17/04

Мітки: пристрій, з'єднання, труб

Формула / Реферат:

1. Пристрій для з'єднання труб, що включає корпус з виконаною внутрішньою проточкою змінного діаметра з боку торця, накидну гайку, ущільнюючий елемент, фіксуючий елемент, виконаний у вигляді незамкнутого кільця, та захисний елемент, виконаний з можливістю контактування з ущільнюючим елементом і незамкнутим кільцем при встановленні на трубі, який відрізняється тим, що проточка має опуклу або увігнуту поверхню за формою тора, а незамкнуте...

Номер патенту: 73270

Опубліковано: 10.09.2012

Автори: Лук'янов Ігор Вікторович, Дорошенко Геннадій Володимирович, Гордієнко Володимир Володимирович, Нікітін Володимир Анатоліевич

МПК: F16L 19/00, B60T 1/00

Мітки: труб, пристрій, з'єднання

Формула / Реферат:

Пристрій для з'єднання труб, що містить штуцер, накидну гайку й фіксуючий положення труби елемент, який відрізняється тим, що пристрій додатково має шайбу, еластичний герметизуючий елемент, а накидна гайка має внутрішню порожнину у вигляді конуса з розміщеним у ній фіксуючим положення труби елементом, який виконано у вигляді розрізного кільця й установлений з можливістю взаємодії із шайбою й вищезгаданим герметизуючим елементом, при цьому...

Номер патенту: 64596

Опубліковано: 10.11.2011

Автори: Тіркель Михайло Годелєвич, Філатов Валерій Федорович, Анциферов Андрій Вадимович

МПК: F16L 19/00, F16L 37/00

Мітки: труб, швидкорознімне, з'єднання, напірних

Формула / Реферат:

Швидкорознімне з'єднання напірних труб, що містить труби з фланцями на кінцях і стягнутий кріпильним елементом ущільнювальний елемент, розміщений в конічному пазу, сформованому внутрішніми конічними поверхнями фланців і зовнішньою поверхнею труби, яке відрізняється тим, що ущільнювальний елемент виконано у вигляді трапеції з усіченими кутами основи, причому лінія усікання перпендикулярна бісектрисі кута, утвореного лініями зовнішньої...

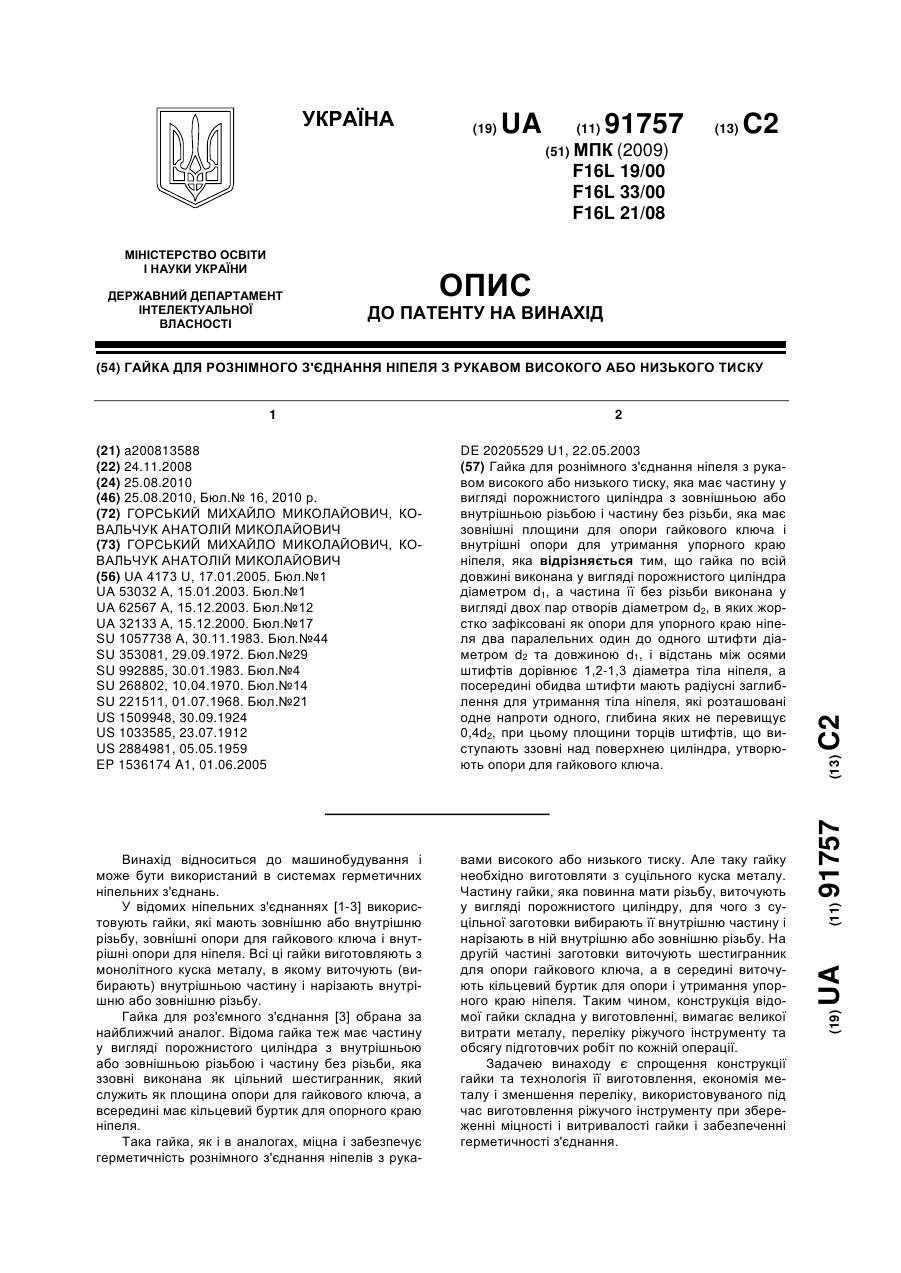

Номер патенту: 91757

Опубліковано: 25.08.2010

Автори: Ковальчук Анатолій Миколайович, Горський Михайло Миколайович

МПК: F16L 21/08, F16L 33/00, F16L 19/00 ...

Мітки: гайка, високого, низького, тиску, з'єднання, рознімного, ніпеля, рукавом

Формула / Реферат:

Гайка для рознімного з'єднання ніпеля з рукавом високого або низького тиску, яка має частину у вигляді порожнистого циліндра з зовнішньою або внутрішньою різьбою і частину без різьби, яка має зовнішні площини для опори гайкового ключа і внутрішні опори для утримання упорного краю ніпеля, яка відрізняється тим, що гайка по всій довжині виконана у вигляді порожнистого циліндра діаметром d1, а частина її без різьби виконана у вигляді двох пар...

Номер патенту: 82849

Опубліковано: 26.05.2008

Автор: Вісентін Ерос

МПК: F16L 33/22, F16L 19/00

Мітки: моноблочний, штуцер, труб

Формула / Реферат:

1. Моноблочний штуцер (10) для з'єднання першого трубчастого елемента (30) з другим трубчастим елементом, який містить принаймні зовнішній корпус (11) гайкоподібної форми з внутрішньою різьбою (12), виконаною з можливістю взаємодіяти зі спряженою зовнішньою різьбою (12) з'єднуваного трубчастого елемента, перший внутрішній елемент (14) та принаймні другий внутрішній елемент (18), причому зазначений зовнішній корпус (11) та зазначені перший...

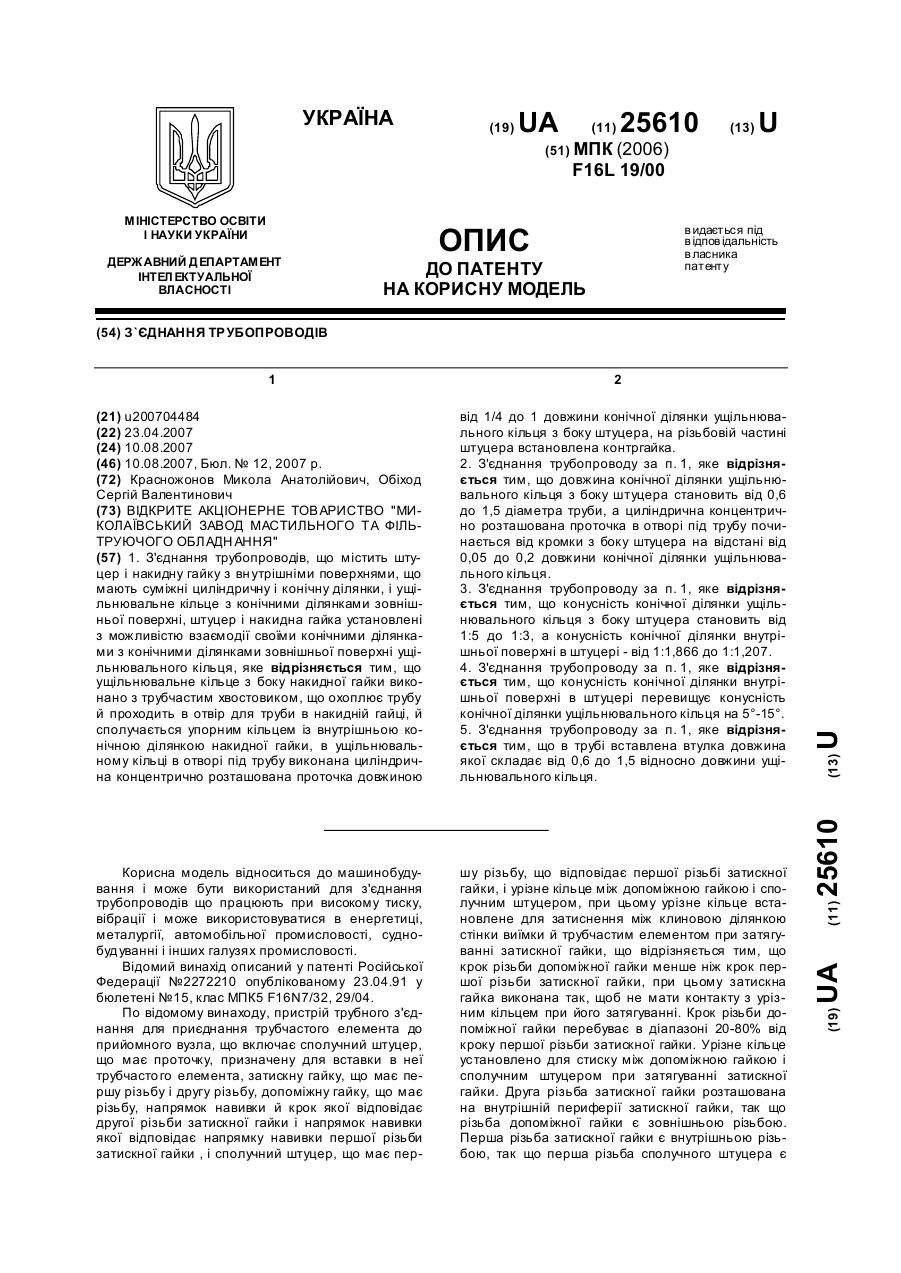

Номер патенту: 25610

Опубліковано: 10.08.2007

Автори: Красножонов Микола Анатолійович, Обіход Сергій Валентинович

МПК: F16L 19/00

Мітки: трубопроводів, з'єднання

Формула / Реферат:

1. З'єднання трубопроводів, що містить штуцер і накидну гайку з внутрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, штуцер і накидна гайка установлені з можливістю взаємодії своїми конічними ділянками з конічними ділянками зовнішньої поверхні ущільнювального кільця, яке відрізняється тим, що ущільнювальне кільце з боку накидної гайки виконано з трубчастим...

Номер патенту: 14373

Опубліковано: 15.05.2006

Автор: Рябошапка Віктор Григорович

МПК: F16L 21/00, F16L 19/00

Мітки: з'єднання, трубопроводів

Формула / Реферат:

З'єднання трубопроводів, що містить муфту, яка охоплює кінці трубопроводів, ущільнювальні та затискні елементи, стяжну деталь, яке відрізняється тим, що в торці муфти розташована проміжна втулка з внутрішніми і зовнішніми кільцевими пазами, в яких розміщують ущільнювальні елементи, виконані у вигляді еластичних кілець, наприклад, з модифікованої гуми, затискні елементи виконані у вигляді конусних півкілець і взаємодіють з проміжною втулкою, а...

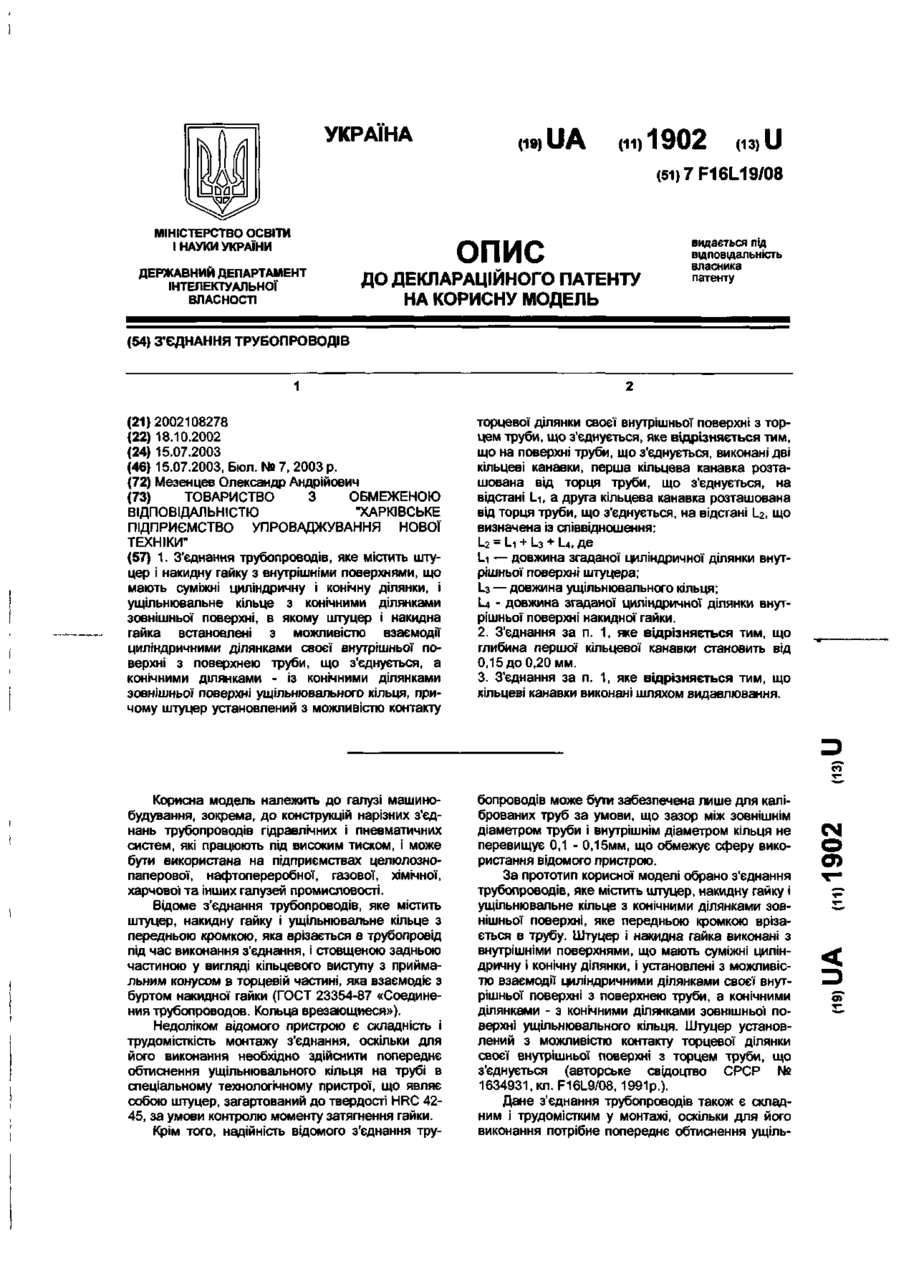

Номер патенту: 1902

Опубліковано: 15.07.2003

Автор: Мезенцев Олександр Андрійович

МПК: F16L 19/00

Мітки: трубопроводів, з'єднання

Формула / Реферат:

1. З'єднання трубопроводів, яке містить штуцер і накидну гайку з внутрішніми поверхнями, що мають суміжні циліндричну і конічну ділянки, і ущільнювальне кільце з конічними ділянками зовнішньої поверхні, в якому штуцер і накидна гайка встановлені з можливістю взаємодії циліндричними ділянками своєї внутрішньої поверхні з поверхнею труби, що з'єднується, а конічними ділянками - із конічними ділянками зовнішньої поверхні ущільнювального кільця,...

Номер патенту: 230

Опубліковано: 30.10.1998

Автор: Фредюк Микола Миколайович

МПК: F16L 19/00

Мітки: пристрій, води, лічильника, з'єднувальний

Формула / Реферат:

1. Пристрій з'єднувальний для лічильника води, що складається з корпусу з різьбовим закінченням на зовнішній стороні, а усередині має вхідний і вихідний канали протоку рідини, який відрізняється тим, що корпус складається з штоку, головки та з'єднувальної їх муфти І ущільнювальних прокладок/а вхідний І вихідний канали головки корпусу мають продовження к вигляді гнучких трубопроводів з різьбовими закінченнями і фіксуючими елементами.2....
