Спосіб запалення агломераційної шихти

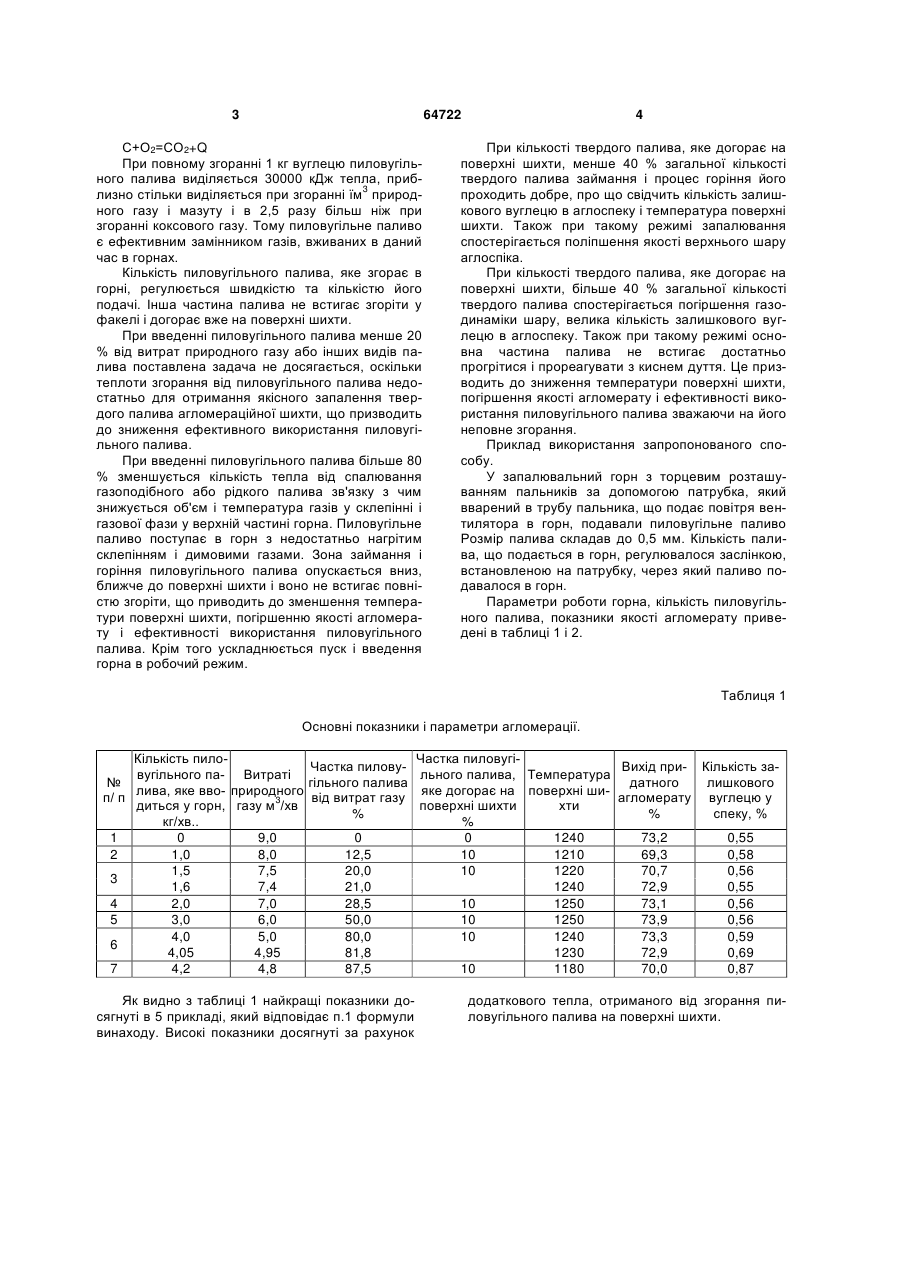

1. Спосіб запалення агломераційної шихти, який включає зовнішній нагрів за рахунок спалю 3 64722 С+О2=СО2+Q При повному згоранні 1 кг вуглецю пиловугільного палива виділяється 30000 кДж тепла, приб3 лизно стільки виділяється при згоранні їм природного газу і мазуту і в 2,5 разу більш ніж при згоранні коксового газу. Тому пиловугільне паливо є ефективним замінником газів, вживаних в даний час в горнах. Кількість пиловугільного палива, яке згорає в горні, регулюється швидкістю та кількістю його подачі. Інша частина палива не встигає згоріти у факелі і догорає вже на поверхні шихти. При введенні пиловугільного палива менше 20 % від витрат природного газу або інших видів палива поставлена задача не досягається, оскільки теплоти згорання від пиловугільного палива недостатньо для отримання якісного запалення твердого палива агломераційної шихти, що призводить до зниження ефективного використання пиловугільного палива. При введенні пиловугільного палива більше 80 % зменшується кількість тепла від спалювання газоподібного або рідкого палива зв'язку з чим знижується об'єм і температура газів у склепінні і газової фази у верхній частині горна. Пиловугільне паливо поступає в горн з недостатньо нагрітим склепінням і димовими газами. Зона займання і горіння пиловугільного палива опускається вниз, ближче до поверхні шихти і воно не встигає повністю згоріти, що приводить до зменшення температури поверхні шихти, погіршенню якості агломерату і ефективності використання пиловугільного палива. Крім того ускладнюється пуск і введення горна в робочий режим. 4 При кількості твердого палива, яке догорає на поверхні шихти, менше 40 % загальної кількості твердого палива займання і процес горіння його проходить добре, про що свідчить кількість залишкового вуглецю в аглоспеку і температура поверхні шихти. Також при такому режимі запалювання спостерігається поліпшення якості верхнього шару аглоспіка. При кількості твердого палива, яке догорає на поверхні шихти, більше 40 % загальної кількості твердого палива спостерігається погіршення газодинаміки шару, велика кількість залишкового вуглецю в аглоспеку. Також при такому режимі основна частина палива не встигає достатньо прогрітися і прореагувати з киснем дуття. Це призводить до зниження температури поверхні шихти, погіршення якості агломерату і ефективності використання пиловугільного палива зважаючи на його неповне згорання. Приклад використання запропонованого способу. У запалювальний горн з торцевим розташуванням пальників за допомогою патрубка, який вварений в трубу пальника, що подає повітря вентилятора в горн, подавали пиловугільне паливо Розмір палива складав до 0,5 мм. Кількість палива, що подається в горн, регулювалося заслінкою, встановленою на патрубку, через який паливо подавалося в горн. Параметри роботи горна, кількість пиловугільного палива, показники якості агломерату приведені в таблиці 1 і 2. Таблиця 1 Основні показники і параметри агломерації. Кількість пилоЧастка пиловугіЧастка пиловуВихід при- Кількість завугільного па- Витраті льного палива, Температура № гільного палива датного лишкового лива, яке вво- природного яке догорає на поверхні шип/ п від витрат газу агломерату вуглецю у 3 диться у горн, газу м /хв поверхні шихти хти % % спеку, % кг/хв.. % 1 0 9,0 0 0 1240 73,2 0,55 2 1,0 8,0 12,5 10 1210 69,3 0,58 1,5 7,5 20,0 10 1220 70,7 0,56 3 1,6 7,4 21,0 1240 72,9 0,55 4 2,0 7,0 28,5 10 1250 73,1 0,56 5 3,0 6,0 50,0 10 1250 73,9 0,56 4,0 5,0 80,0 10 1240 73,3 0,59 6 4,05 4,95 81,8 1230 72,9 0,69 7 4,2 4,8 87,5 10 1180 70,0 0,87 Як видно з таблиці 1 найкращі показники досягнуті в 5 прикладі, який відповідає п.1 формули винаходу. Високі показники досягнуті за рахунок додаткового тепла, отриманого від згорання пиловугільного палива на поверхні шихти. 5 64722 6 Таблиця 2 Основні показники і параметри агломерації. Кількість пиловугіЧастка пиловугіВитрати приВихід придат- Кількість залильного палива, яке льного палива, Температура по№ п/п родного газу ного агломе- шкового вуглевводиться у горн, яке догорає на верхні шихти °С 3 м /хв рату % цю у спеку, % кг/хв.. поверхні шихти % 1 3,0 6,0 0 1240 73,7 0,55 2 3,0 6,0 10 1250 73,9 0,56 3 3,0 6,0 20 1250 74,1 0,59 4 3,0 6,0 30 1240 72,6 0,68 5 3,0 6,0 40 1230 71,4 0,72 6 3,0 6,0 45 1210 69,8 0,81 7 3,0 6,0 50 1170 68,7 1,03 Показники спікання в прикладі № 3 найкращі в порівнянні з іншими прикладами. Приклад № 3 відповідає п. 1 і п. 2 формули винаходу. Результати експериментів указують на те, що заміна природного газу пиловугільним паливом у Комп’ютерна верстка Л. Купенко відповідності запропонованого способу призводить до зниження витрат першого, збільшення виходу придатного. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
