Спосіб запалення агломераційної шихти

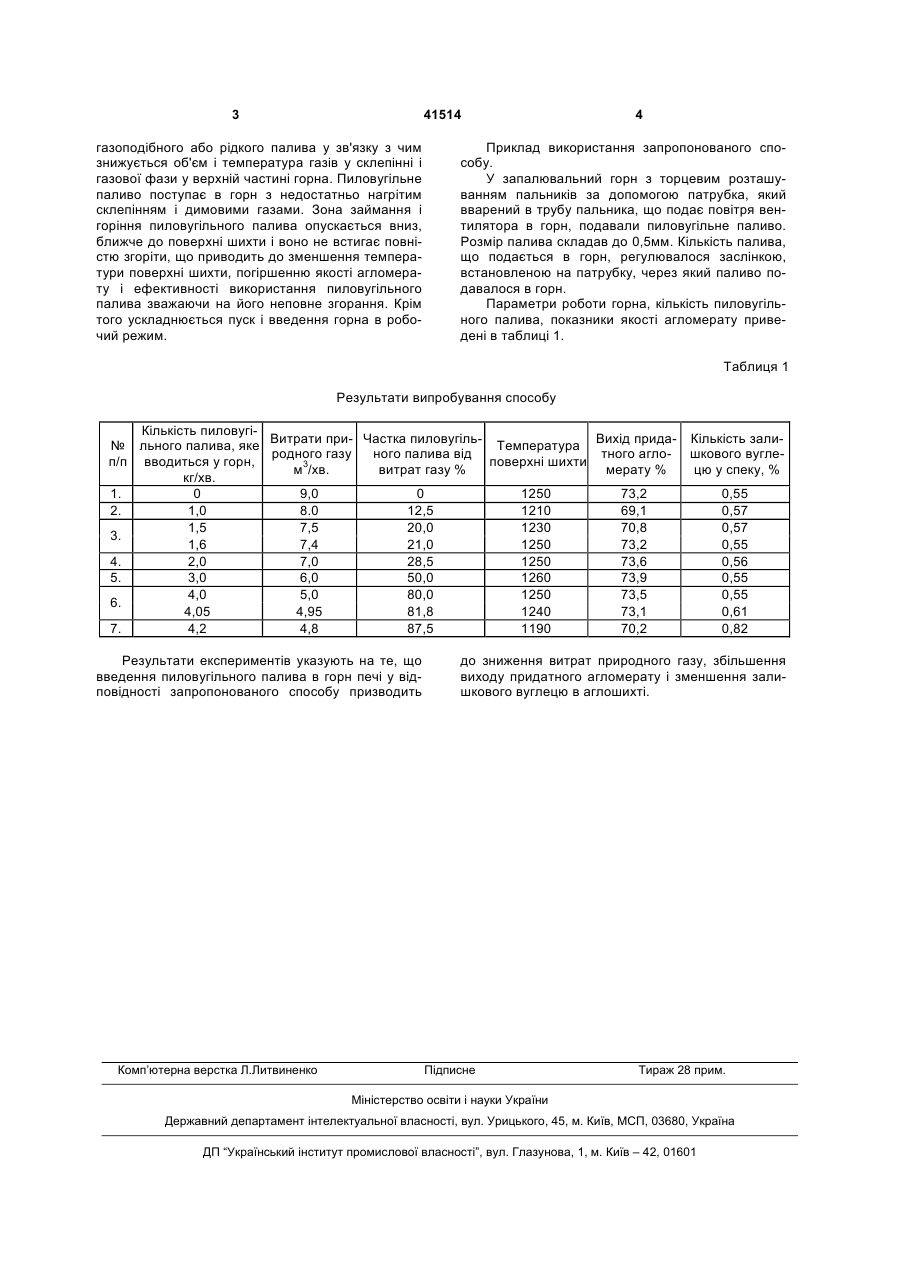

Спосіб запалення агломераційної шихти, який включає зовнішній нагрів за рахунок спалювання над шаром шихти газоподібного чи рідкого палива, який відрізняється тим, що у нього вводять пиловугільне паливо в кількості 20-80 % від витрати природного газу або інших видів палива. (19) (21) u200814711 (22) 22.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ПЕТРУШОВ СТАНІСЛАВ МИКОЛАЙОВИЧ, UA, РУСАНОВ ІГОР ФАУСТОВИЧ, UA, ТРІНЕЄВ ЄВГЕН ТИМОФІЙОВИЧ, UA, П'ЯНКО СЕРГІЙ ВАДИМОВИЧ, UA, МАСЛЯКОВ ЄВГЕН СЕРГІЙОВИЧ, UA, ПОЛІВКО ІГОР ВОЛОДИМИРОВИЧ, UA 3 41514 газоподібного або рідкого палива у зв'язку з чим знижується об'єм і температура газів у склепінні і газової фази у верхній частині горна. Пиловугільне паливо поступає в горн з недостатньо нагрітим склепінням і димовими газами. Зона займання і горіння пиловугільного палива опускається вниз, ближче до поверхні шихти і воно не встигає повністю згоріти, що приводить до зменшення температури поверхні шихти, погіршенню якості агломерату і ефективності використання пиловугільного палива зважаючи на його неповне згорання. Крім того ускладнюється пуск і введення горна в робочий режим. 4 Приклад використання запропонованого способу. У запалювальний горн з торцевим розташуванням пальників за допомогою патрубка, який вварений в трубу пальника, що подає повітря вентилятора в горн, подавали пиловугільне паливо. Розмір палива складав до 0,5мм. Кількість палива, що подається в горн, регулювалося заслінкою, встановленою на патрубку, через який паливо подавалося в горн. Параметри роботи горна, кількість пиловугільного палива, показники якості агломерату приведені в таблиці 1. Таблиця 1 Результати випробування способу Кількість пиловугіВихід прида- Кількість залиВитрати при- Частка пиловугільТемпература № льного палива, яке ного палива від тного агло- шкового вуглеродного газу поверхні шихти п/п вводиться у горн, 3 витрат газу % мерату % цю у спеку, % м /хв. кг/хв. 1. 0 9,0 0 1250 73,2 0,55 2. 1,0 8.0 12,5 1210 69,1 0,57 1,5 7,5 20,0 1230 70,8 0,57 3. 1,6 7,4 21,0 1250 73,2 0,55 4. 2,0 7,0 28,5 1250 73,6 0,56 5. 3,0 6,0 50,0 1260 73,9 0,55 4,0 5,0 80,0 1250 73,5 0,55 6. 4,05 4,95 81,8 1240 73,1 0,61 7. 4,2 4,8 87,5 1190 70,2 0,82 Результати експериментів указують на те, що введення пиловугільного палива в горн печі у відповідності запропонованого способу призводить Комп’ютерна верстка Л.Литвиненко до зниження витрат природного газу, збільшення виходу придатного агломерату і зменшення залишкового вуглецю в аглошихті. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
