Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів

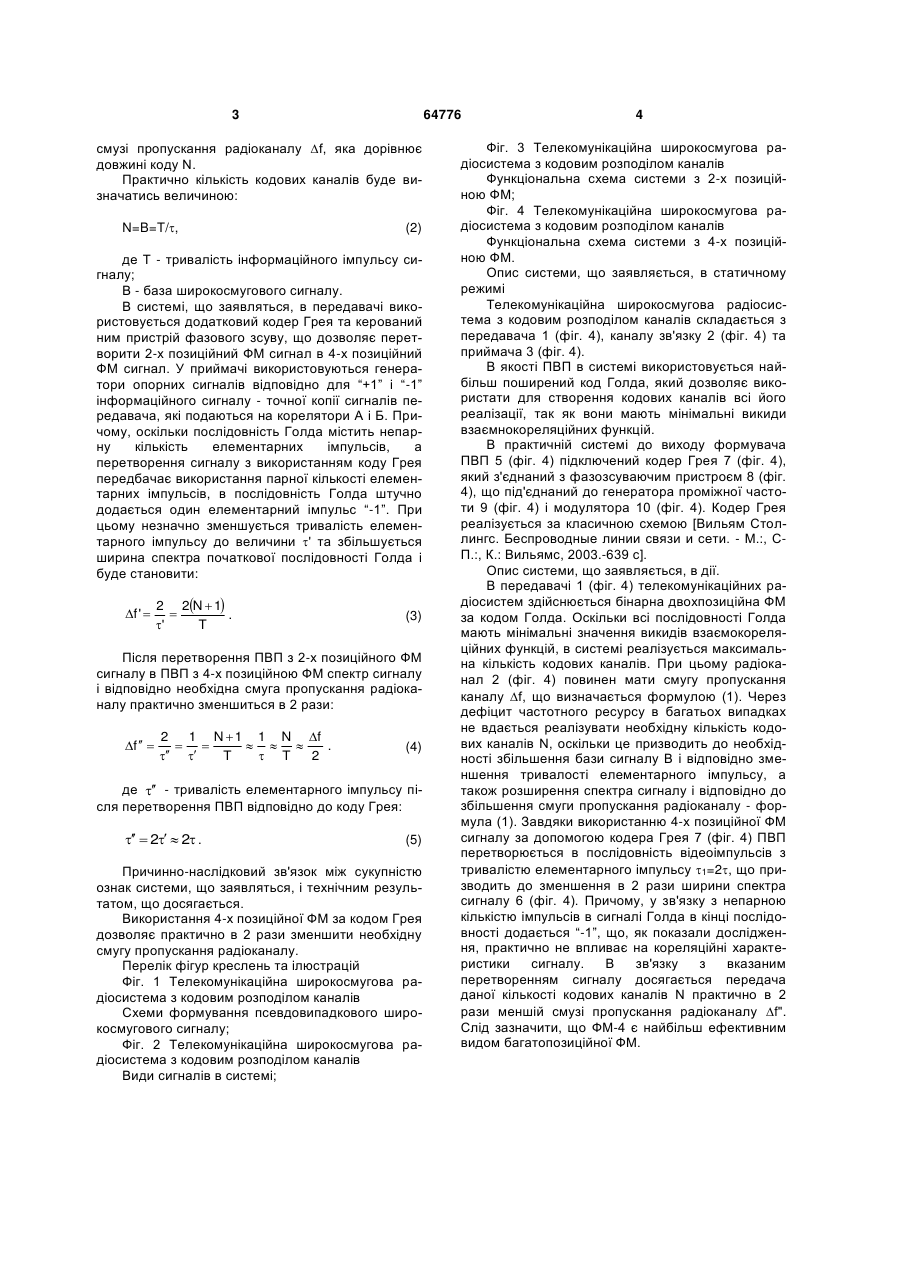

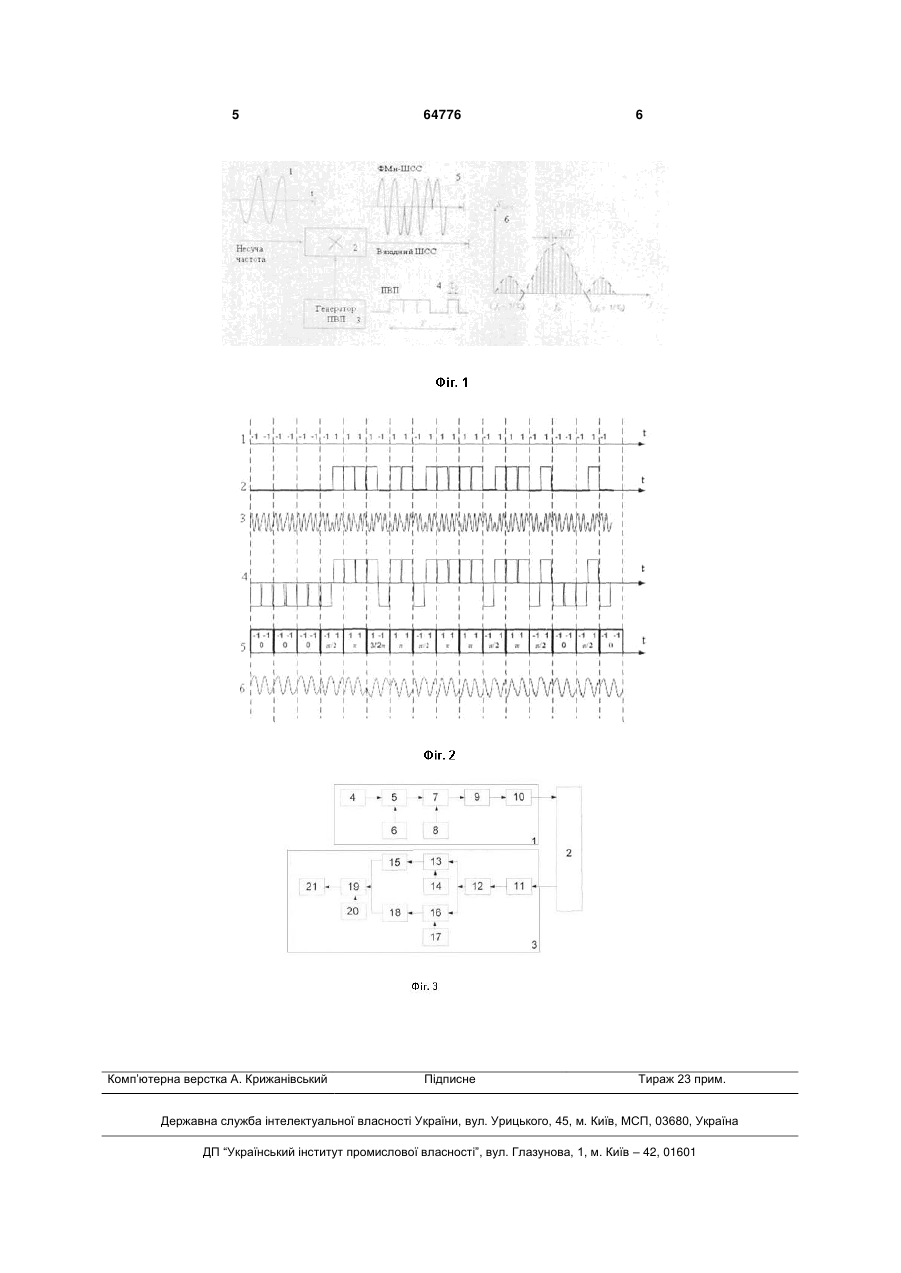

1. Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів, що містить передавач, в якому створюється широкосмуговий сигнал методом прямого розширення спектра за псевдовипадковою послідовністю Голда, радіоканал та приймач для кореляційного прийому та обробки сигналу, яка відрізняється тим, що в пере 3 64776 смузі пропускання радіоканалу f, яка дорівнює довжині коду N. Практично кількість кодових каналів буде визначатись величиною: N=B=T/, (2) де Т - тривалість інформаційного імпульсу сигналу; В - база широкосмугового сигналу. В системі, що заявляться, в передавачі використовується додатковий кодер Грея та керований ним пристрій фазового зсуву, що дозволяє перетворити 2-х позиційний ФМ сигнал в 4-х позиційний ФМ сигнал. У приймачі використовуються генератори опорних сигналів відповідно для “+1” і “-1” інформаційного сигналу - точної копії сигналів передавача, які подаються на корелятори А і Б. Причому, оскільки послідовність Голда містить непарну кількість елементарних імпульсів, а перетворення сигналу з використанням коду Грея передбачає використання парної кількості елементарних імпульсів, в послідовність Голда штучно додається один елементарний імпульс “-1”. При цьому незначно зменшується тривалість елементарного імпульсу до величини ' та збільшується ширина спектра початкової послідовності Голда і буде становити: f '  2 2N  1  . ' T (3) Після перетворення ПВП з 2-х позиційного ФМ сигналу в ПВП з 4-х позиційною ФМ спектр сигналу і відповідно необхідна смуга пропускання радіоканалу практично зменшиться в 2 рази: f   2 1 N  1 1 N f      .   T  T 2 (4) де  - тривалість елементарного імпульсу після перетворення ПВП відповідно до коду Грея:   2  2 . (5) Причинно-наслідковий зв'язок між сукупністю ознак системи, що заявляться, і технічним результатом, що досягається. Використання 4-х позиційної ФМ за кодом Грея дозволяє практично в 2 рази зменшити необхідну смугу пропускання радіоканалу. Перелік фігур креслень та ілюстрацій Фіг. 1 Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів Схеми формування псевдовипадкового широкосмугового сигналу; Фіг. 2 Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів Види сигналів в системі; 4 Фіг. 3 Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів Функціональна схема системи з 2-х позиційною ФМ; Фіг. 4 Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів Функціональна схема системи з 4-х позиційною ФМ. Опис системи, що заявляється, в статичному режимі Телекомунікаційна широкосмугова радіосистема з кодовим розподілом каналів складається з передавача 1 (фіг. 4), каналу зв'язку 2 (фіг. 4) та приймача 3 (фіг. 4). В якості ПВП в системі використовується найбільш поширений код Голда, який дозволяє використати для створення кодових каналів всі його реалізації, так як вони мають мінімальні викиди взаємнокореляційних функцій. В практичній системі до виходу формувача ПВП 5 (фіг. 4) підключений кодер Грея 7 (фіг. 4), який з'єднаний з фазозсуваючим пристроєм 8 (фіг. 4), що під'єднаний до генератора проміжної частоти 9 (фіг. 4) і модулятора 10 (фіг. 4). Кодер Грея реалізується за класичною схемою [Вильям Столлингс. Беспроводные линии связи и сети. - М.:, СП.:, К.: Вильямс, 2003.-639 с]. Опис системи, що заявляється, в дії. В передавачі 1 (фіг. 4) телекомунікаційних радіосистем здійснюється бінарна двохпозиційна ФМ за кодом Голда. Оскільки всі послідовності Голда мають мінімальні значення викидів взаємокореляційних функцій, в системі реалізується максимальна кількість кодових каналів. При цьому радіоканал 2 (фіг. 4) повинен мати смугу пропускання каналу f, що визначається формулою (1). Через дефіцит частотного ресурсу в багатьох випадках не вдається реалізувати необхідну кількість кодових каналів N, оскільки це призводить до необхідності збільшення бази сигналу В і відповідно зменшення тривалості елементарного імпульсу, а також розширення спектра сигналу і відповідно до збільшення смуги пропускання радіоканалу - формула (1). Завдяки використанню 4-х позиційної ФМ сигналу за допомогою кодера Грея 7 (фіг. 4) ПВП перетворюється в послідовність відеоімпульсів з тривалістю елементарного імпульсу 1=2, що призводить до зменшення в 2 рази ширини спектра сигналу 6 (фіг. 4). Причому, у зв'язку з непарною кількістю імпульсів в сигналі Голда в кінці послідовності додається “-1”, що, як показали дослідження, практично не впливає на кореляційні характеристикисигналу. В зв'язку з вказаним перетворенням сигналу досягається передача даної кількості кодових каналів N практично в 2 рази меншій смузі пропускання радіоканалу f". Слід зазначити, що ФМ-4 є найбільш ефективним видом багатопозиційної ФМ. 5 Комп’ютерна верстка А. Крижанівський 64776 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
