Прилад для одночасного відтворення кривих 2-го, 4-го та 6-го порядку
Номер патенту: 64775
Опубліковано: 25.11.2011
Автори: Табацков Вячеслав Петрович, Полянський Павло Миколайович, Балицький Ігор Васильович
Формула / Реферат
Прилад для одночасного відтворення кривих 2-го, 4-го та 6-го порядку, що містить прямокутний важіль, нерухому вертикальну напрямну, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний вертикальною та горизонтальною траверзами, двома кулісами, зв'язаними між собою шарнірами та Т-подібними повзунами.
Текст

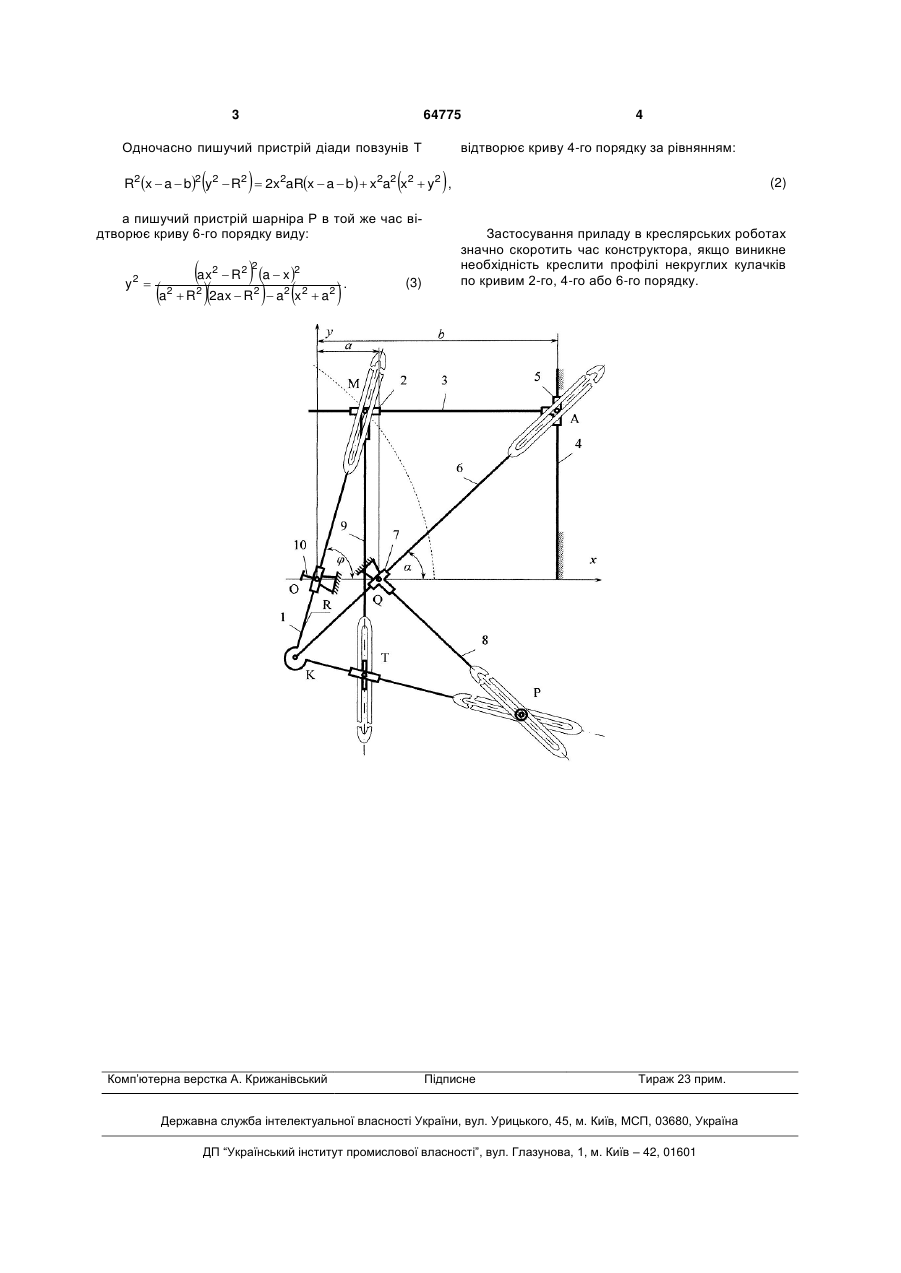

Прилад для одночасного відтворення кривих 2-го, 4-го та 6-го порядку, що містить прямокутний важіль, нерухому вертикальну напрямну, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний вертикальною та горизонтальною траверзами, двома кулісами, зв'язаними між собою шарнірами та Тподібними повзунами. (19) (21) u201015632 (22) 24.12.2010 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ, ПОЛЯНСЬКИЙ ПАВЛО МИКОЛАЙОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ (73) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ 3 64775 Одночасно пишучий пристрій діади повзунів Т 4 відтворює криву 4-го порядку за рівнянням: R2 x a b2 y2 R2 2x2aRx a b x2a2 x2 y2 , а пишучий пристрій шарніра Р в той же час відтворює криву 6-го порядку виду: y2 ax R a x a R 2ax R a x 2 2 2 2 2 2 2 2 2 a2 Комп’ютерна верстка А. Крижанівський . (3) (2) Застосування приладу в креслярських роботах значно скоротить час конструктора, якщо виникне необхідність креслити профілі некруглих кулачків по кривим 2-го, 4-го або 6-го порядку. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for simultaneous reproduction of quadratic, quartic and sextic curves
Автори англійськоюTabatskov Viacheslav Petrovych, Polianskyi Pavlo Mykolaiovych, Balytskyi Ihor Vasyliovych
Назва патенту російськоюПрибор для одновременного воспроизведения кривых 2-го, 4-го и 6-го порядка
Автори російськоюТабацков Вячеслав Петрович, Полянский Павел Николаевич, Балицкий Игорь Васильевич
МПК / Мітки
МПК: B43K 11/00
Мітки: прилад, 4-го, кривих, відтворення, одночасного, порядку, 6-го, 2-го
