Пристрій для автоматичного симетрування струмів і стабілізації заданого коефіцієнта потужності трифазної системи
Номер патенту: 64831
Опубліковано: 15.03.2004
Автори: Іванков Віктор Остапович, Рогальський Броніслав Станіславович, Сайченко Владислав Федорович, Бурбело Михайло Йосипович
Формула / Реферат
Пристрій для автоматичного симетрування струмів і стабілізації заданого коефіцієнта потужності трифазної системи, що містить блок симетрування, до складу якого входять три керовані реактивні елементи, приєднані на лінійні напруги трифазної системи, який відрізняється тим, що в нього введені масштабний перетворювач струмів фаз в напруги, масштабний перетворювач фазної напруги, три перемикачі, фазообертач, цифровий подільник напруги, пристрій віднімання, фазочутливий детектор, однокристальний мікроконтролер, задатчик коефіцієнта реактивної потужності, причому три виходи масштабного перетворювача струмів фаз в напруги приєднані до входів першого перемикача, а виходи масштабного перетворювача фазної напруги через фазообертач - безпосередньо до входів другого перемикача, вихід першого перемикача приєднаний до першого входу пристрою віднімання, а вихід другого перемикача через цифровий подільник напруги і третій перемикач - до другого і третього входів пристрою віднімання, а його вихід з’єднаний з першим входом фазочутливого детектора, другий вхід останнього приєднаний до виходу другого перемикача, вихід фазочутливого детектора приєднаний до входу однокристального мікроконтролера, його виходи з’єднані з входами керування цифрового подільника напруги та трьома входами блока симетрування, виходи керування однокристального мікроконтролера з’єднані з входами керування трьох перемикачів, а до входу керування однокристального мікроконтролера приєднаний вихід задатчика коефіцієнта реактивної потужності.
Додаткова інформація
Назва патенту англійськоюDevice for automatically symmetrizing currents and regulating the power factor in a three-phase network
Автори англійськоюBurbelo Mykhailo Yosypovych, Rohalskyi Bronislav Stanislavovych
Назва патенту російськоюУстройство для автоматического симметрирования токов и стабилизации коэффициента мощности в трехфазной электрической сети
Автори російськоюБурбело Михаил Иосифович, Рогальский Бронислав Станиславович
МПК / Мітки
МПК: H02J 3/26
Мітки: заданого, трифазної, коефіцієнта, стабілізації, струмів, потужності, симетрування, системі, автоматичного, пристрій
Код посилання
<a href="https://ua.patents.su/3-64831-pristrijj-dlya-avtomatichnogo-simetruvannya-strumiv-i-stabilizaci-zadanogo-koeficiehnta-potuzhnosti-trifazno-sistemi.html" target="_blank" rel="follow" title="База патентів України">Пристрій для автоматичного симетрування струмів і стабілізації заданого коефіцієнта потужності трифазної системи</a>

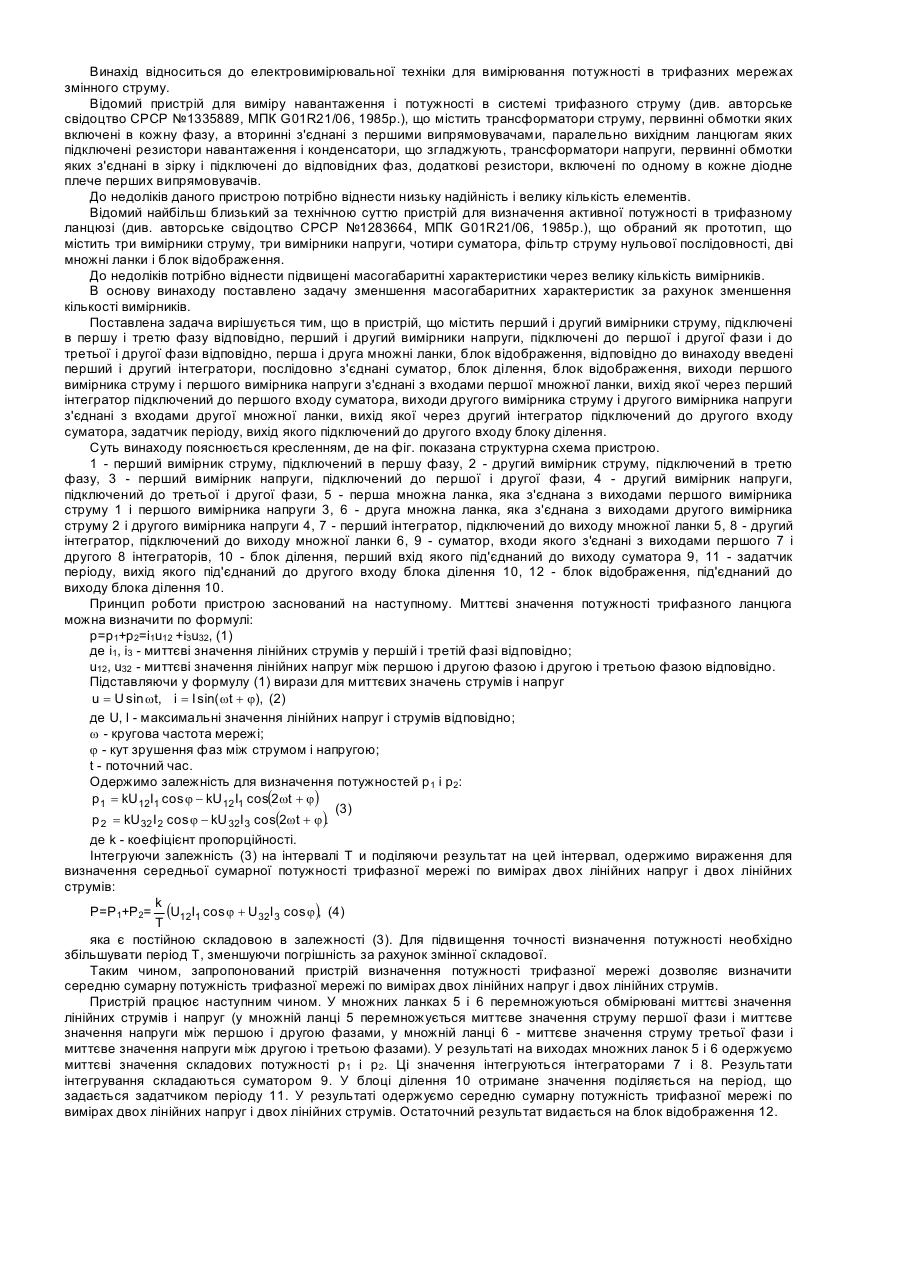

Пристрій для визначення потужності трифазної мережі
Номер патенту: 63748
Опубліковано: 15.01.2004
Автори: Андрієнко Олексій Ігоревич, Бандура Іван Миколайович, Хоменко Катерина Сергіївна
МПК: G01R 21/06
Мітки: потужності, мережі, визначення, пристрій, трифазної
Формула / Реферат:
Пристрій для визначення потужності трифазної мережі, що містить перший і другий вимірники струму, підключені в першу і третю фази відповідно, перший і другий вимірники напруги, підключені до першої і другої фази і до третьої і другої фази відповідно, першу і другу множні ланки, блок відображення, який відрізняється тим, що в нього введені перший і другий інтегратори, послідовно з'єднані суматор, блок ділення, блок відображення, виходи першого...
Пристрій для регулювання потужності трифазної дугової електропечі
Номер патенту: 50160
Опубліковано: 15.10.2002
Автори: Лозинський Андрій Орестович, Паранчук Ярослав Степанович, Марущак Ярослав Юрійович, Паранчук Роман Ярославович, Лозинський Орест Юліанович
МПК: H05B 7/148
Мітки: регулювання, пристрій, потужності, дугової, електропечі, трифазної
Формула / Реферат:
Пристрій для регулювання потужності трифазної дугової електропечі, що містить у колі регулювання кожної фази давач струму дуги, давач напруги дуги, виходи яких сполучені зі входами блока порівняння, вихід якого під'єднаний до входу підсилювача, а вихід останнього сполучений зі входом механізму переміщення електрода, регулятор режимної координати, перший вхід якого сполучений з виходом задавача цієї координати, а його вихід під'єднаний до...

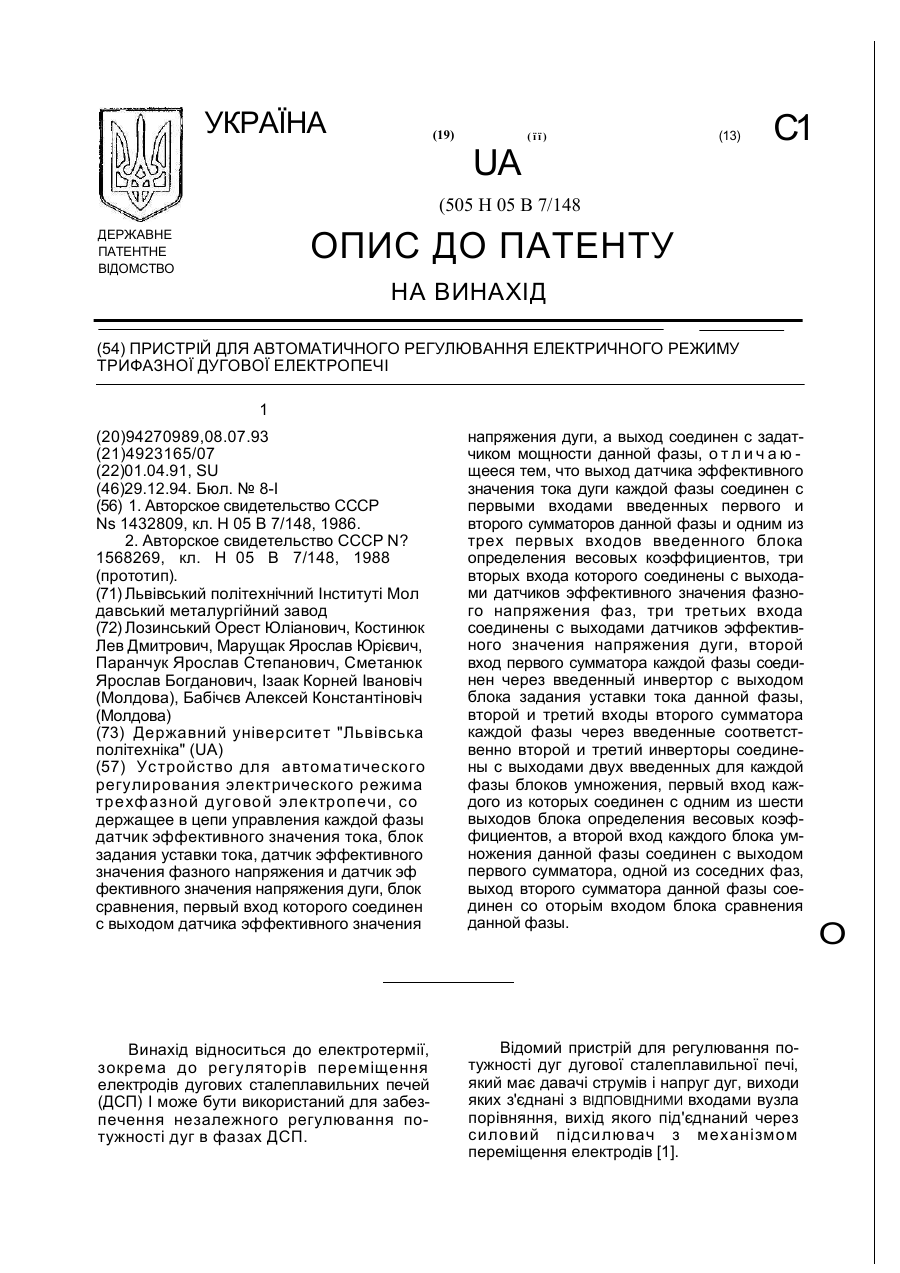

Пристрій для автоматичного регулювання електричного режиму трифазної дугової електропечі
Номер патенту: 6810
Опубліковано: 29.12.1994
Автори: Костинюк Лев Дмитрович, Бабічев Алєксєй Константіновіч, Паранчук Ярослав Степанович, Сметанюк Ярослав Богданович, Лозинський Орест Юліанович, Марущак Ярослав Юрієвич, Ізаак Корнєй Іванович
МПК: H05B 7/148
Мітки: електропечі, дугової, режиму, електричного, регулювання, автоматичного, пристрій, трифазної
Формула / Реферат:
(57) Устройство для автоматического регулирования электрического режима трехфазной дуговой электропечи, содержащее в цепи управления каждой фазы датчик эффективного значения тока, блок задания уставки тока, датчик эффективного значения фазного напряжения и датчик эффективного значения напряжения дуги, блок сравнения, первый вход которого соединен с выходом датчика эффективного значения напряжения дуги, а выход соединен с задатчиком мощности...
Пристрій автоматичного керування регулятором напруги
Номер патенту: 37686
Опубліковано: 15.05.2001
Автори: Савченко Петро Ілліч, Фурман Ілля Олександрович, Ремез Віталій Віталійович, Трунова Ірина Михайлівна
МПК: H02M 5/02
Мітки: напруги, регулятором, пристрій, автоматичного, керування
Текст:
...Сигнал Yij є і вхідним сигналом, що вводиться в мікроконтролер 6 для визначення відповідного заданого оптимального значення напруги живлення електрообладнання даного типового варіанту одночасної його експлуатації, тобто: Yij=Xij. В мікроконтролері 6 здійснюється порівняння значення напруги Uвх на вході регулятора напруги 1 з оптимальним значенням для даного типового варіанту одночасної експлуатації електрообладнання Uопт і з...

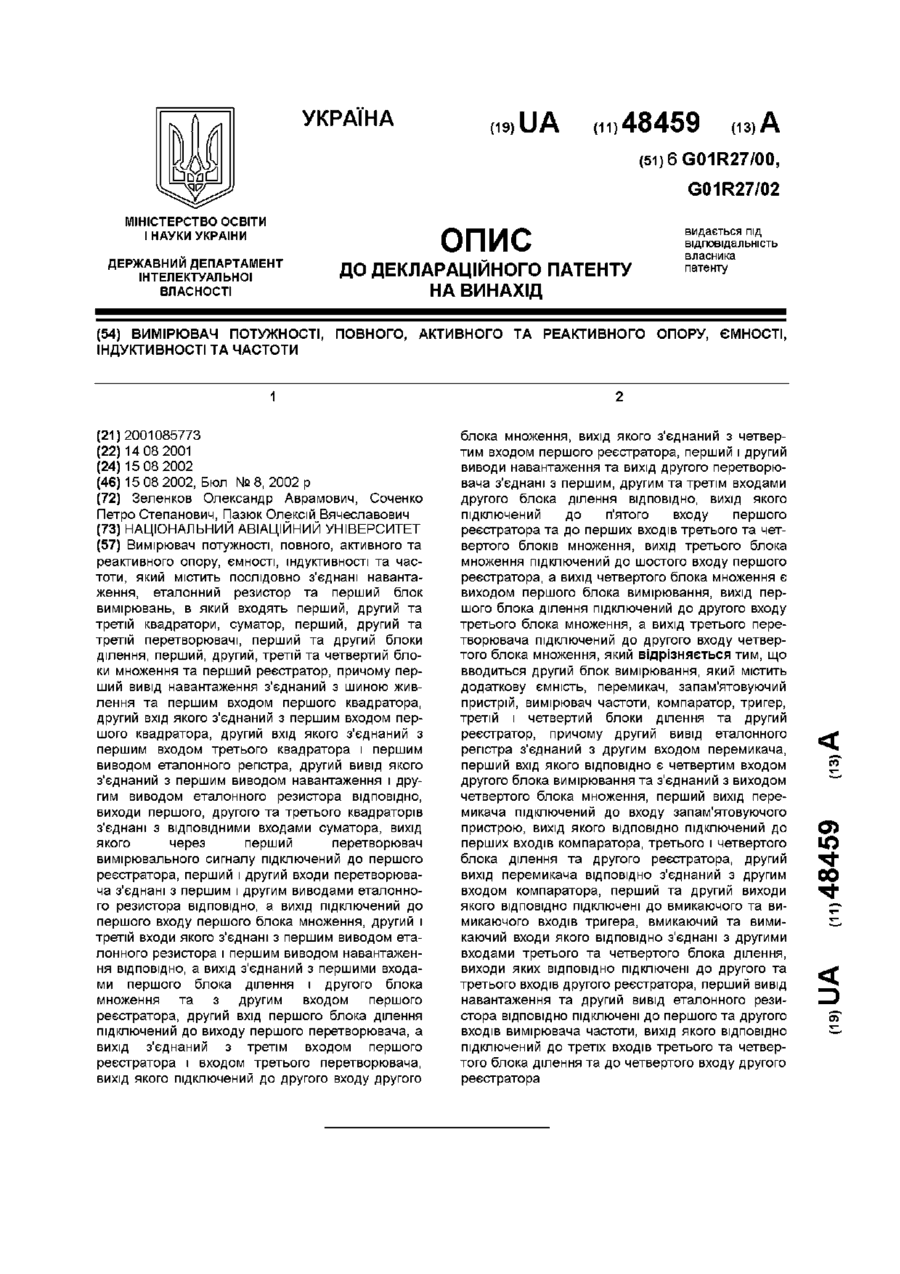

Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти
