Високовольтне біполярне стабілізуюче джерело напруги постійного струму

1. Високовольтне біполярне стабілізуюче джерело напруги постійного струму, яке містить два транзисторні ключі, включені через відповідні первинні обмотки високовольтного трансформатора між виводами для підключення первинного джерела живлення, два широтно-модулюючих компаратори, виходи яких підключені до керуючих входів відповідних транзисторних ключів, генератор напруги трикутної форми, вихід якого з'єднаний з інвертуючим входом першого і неінвертуючим входом другого широтно-модулюючих компараторів, підсилювач сигналу непогодження, неінвертуючий і інвертуючий виходи якого з'єднані з другими входами першого і другого широтно-модулюючих компараторів відповідно, подільник напруги зворотного зв'язку, вхід якого з'єднаний з виводом для підключення навантаження, другий вивід якого з'єднаний з шиною нульового потенціалу, а вихід з'єднаний з інвертуючим входом підсилювача сигналу непогодження, неінвертуючий вхід якого з'єднаний з шиною нульового потенціалу, високовольтний трансформатор, один із виводів високовольтної вторинної обмотки якого з'єднаний з входом помножувача напруги, а другий вивід підключений до датчика струму, який з другого боку з'єднаний з шиною нульового потенціалу, а також підключений до неінвертуючого входу захисного компаратора, інвертуючий вхід якого з'єднаний з виходом задатчика порога спрацювання, який входом підключений між джерелом напруги негативної полярності і шиною нульового потенціалу, а вихід захисного компаратора через розв'язувальний діод з'єднаний з інвертуючим виходом підсилювача сигналу непогодження і другим виводом - з шиною нульового потенціалу, вузол комутації, входом з'єднаний з виводами для сигналу комутації, а виходом підключений між джерелом живлення негативної полярності і шиною нульового потенціалу і через розв'язувальний діод підключений до інвертуючого виходу підсилювача сигналу непогодження, який підключений до виводу джерела живлення негативної полярності, яке відрізняється тим, що в нього введені підсилювач інвертуючий, двополярне джерело опорної напруги, вузол комутації, поляризоване реле, чотири високовольтних герконових реле, вузол сигналізації високої напруги, задатчик порога спрацювання, захисний компаратор, розв'язувальний діод, причому неінвертуючий вхід підсилювача інвертуючого з'єднаний з шиною нульового потенціалу, а інвертуючий вхід - з виходом першого каскаду підсилювача сигналу непогодження і розмикаючим контактом першої групи контактів поляризованого реле, а вихід підсилювача інвертуючого з'єднаний з замикаючим контактом, перемикальний контакт цієї групи контактів з'єднаний з катодом діода підсилювача сигналу непогодження, двополярне джерело опорної напруги з'єднане з шиною нульового потенціалу, а виходом негативної полярності з'єднане з розмикаючим контактом і виходом позитивної полярності з'єднане з замикаючим контактом другої групи контактів поляризованого реле, перемикальний контакт цієї групи контактів з'єднаний з низьковольтним виходом подільника напруги зворотного зв'язку, високовольтний вхід якого через елементи фільтра помножувача напруги з'єднаний з двома замикаючими контактами герконових реле, два перемикальних контакти яких підключені до двох окремих виходів помножувача напруги, а два входи цього помножувача підключені, кожний до свого, до двох замикаючих контактів герконових реле, перемикальні контакти яких з'єднані між собою і підключені до другого виводу вторинної високовольтної обмотки трансформатора, вузол комутації виконаний з використанням чотирьох діодно-транзисторних оптронів, перші два виходи якого підключені через обмотки поляризованого реле між джерелом живлення позитивної полярності і шиною нульового потенціалу, а кожний з двох других виходів підключений через дві послідовно з’єднані обмотки герконових реле між джерелом живлення позитивної полярності і шиною нульового потенціалу, а один спільний вхід вузла комутації підключений до вхідного виводу позитивної полярності вузла комутації 12, а чотири входи з'єднані кожний із своїм виводом Еком.2, Еком.3, Еком.4, Еком.5 відповідно, вузол сигналізації високої напруги, вхід якого підключений до низьковольтної вторинної обмотки високовольтного трансформатора, а вихід з'єднаний з двома виводами 30, 31 Uсигн., один з яких з'єднаний з шиною нульового потенціалу.

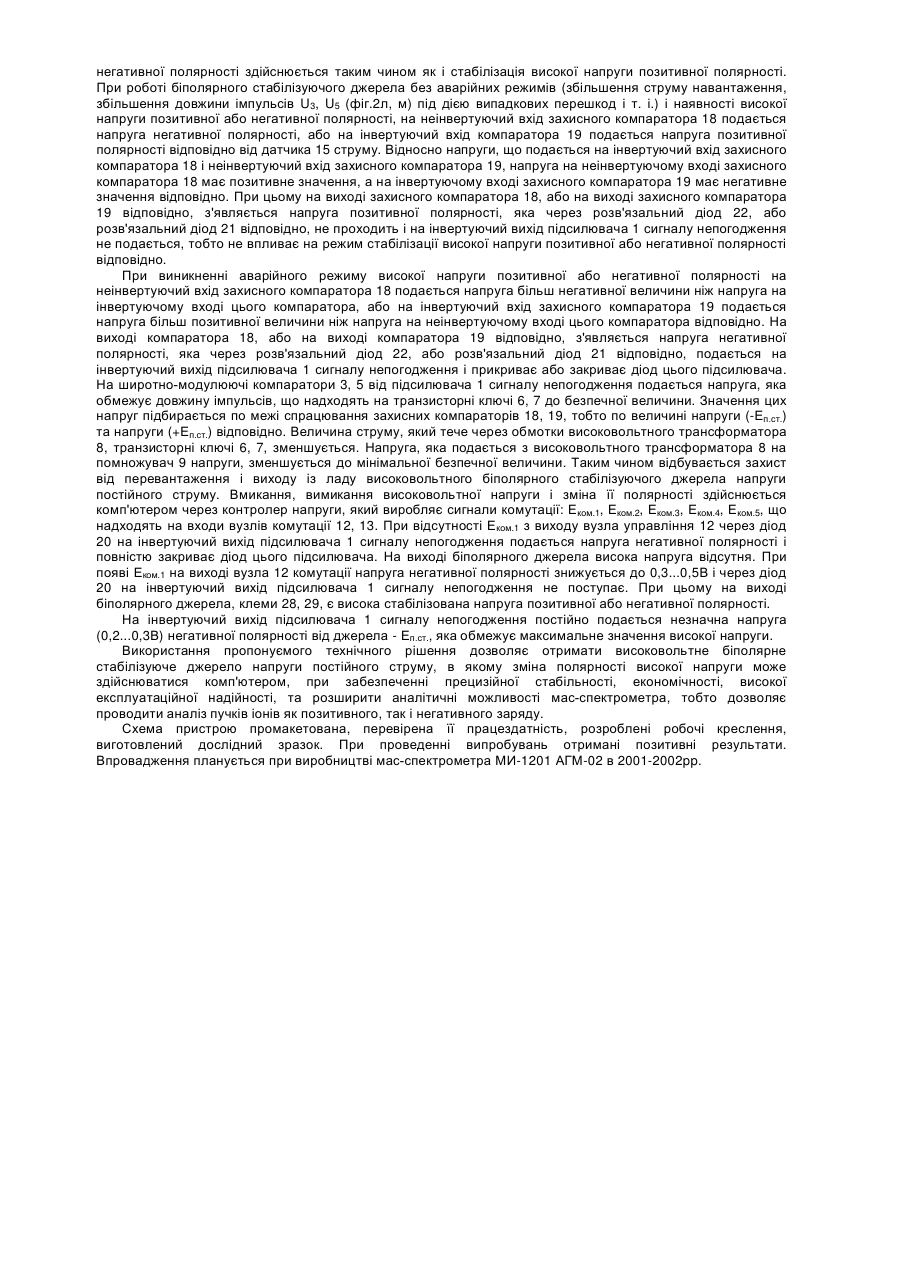

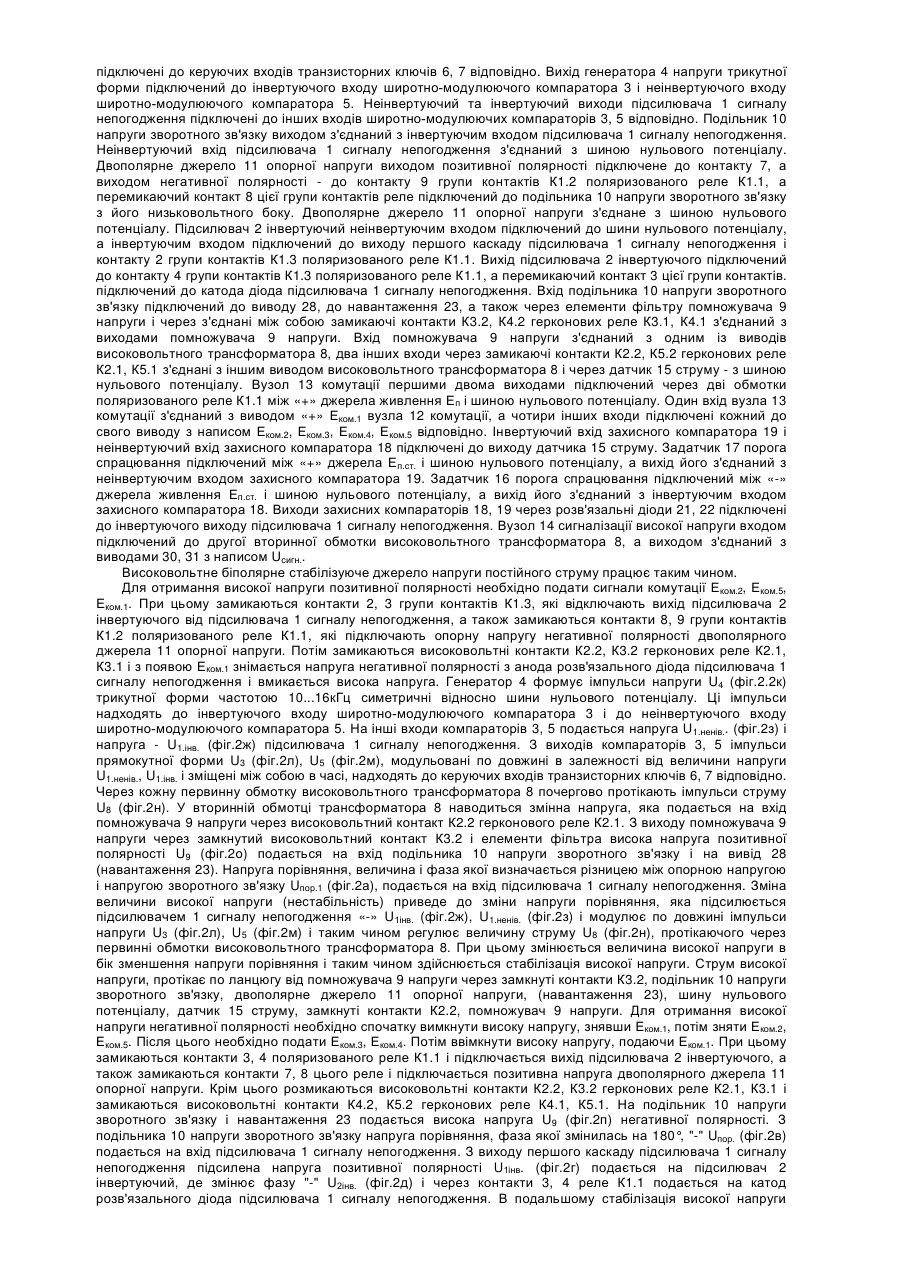

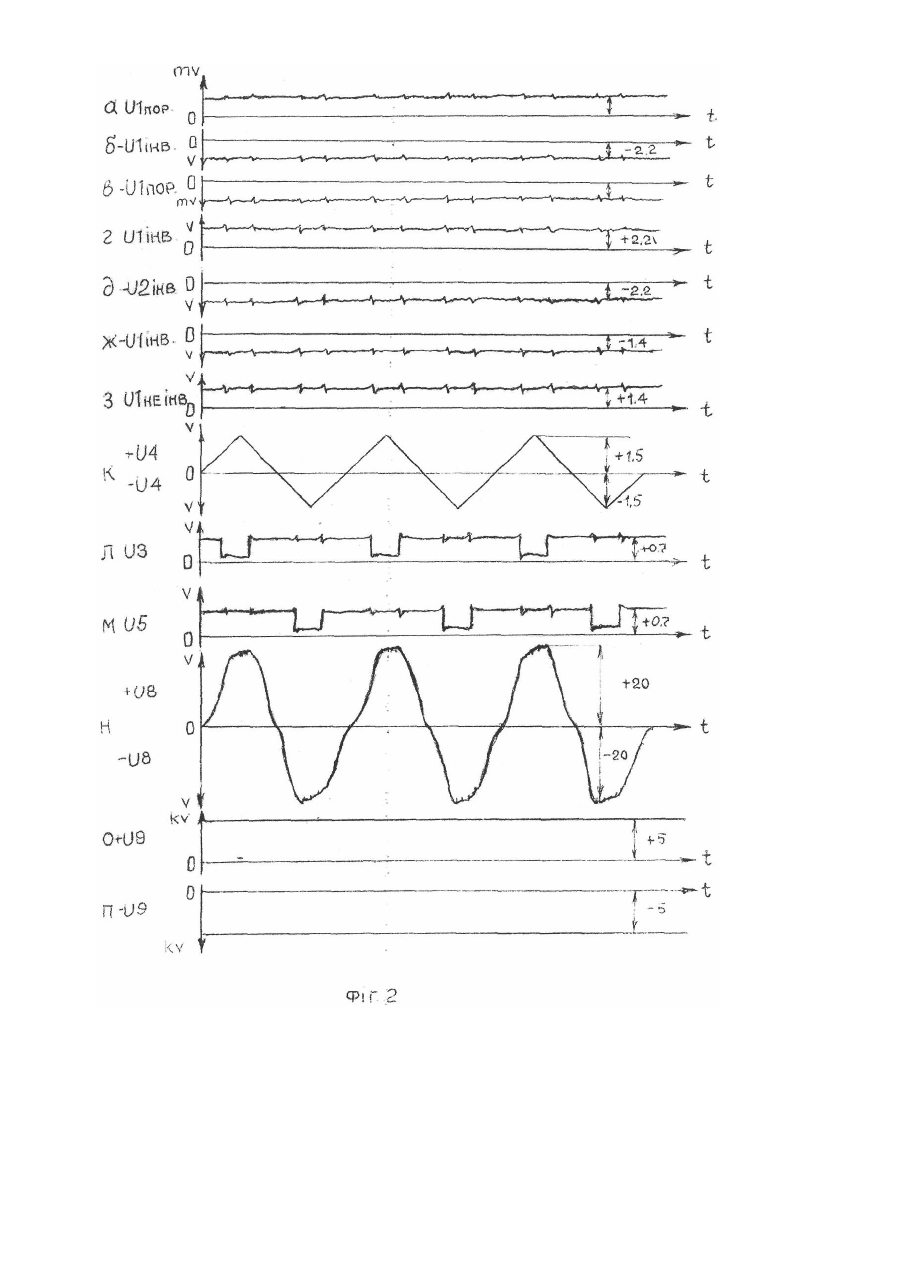

2. Джерело напруги за п. 1, яке відрізняється тим, що задатчик порога спрацювання входом підключений між джерелом позитивної полярності і шиною нульового потенціалу, а виходом з'єднаний з неінвертуючим входом захисного компаратора, інвертуючий вхід якого підключений до датчика струму, а вихід захисного компаратора через розв'язувальний діод з'єднаний з інвертуючим виходом підсилювача сигналу непогодження.
