Пральна машина
Номер патенту: 64941
Опубліковано: 25.11.2011
Автори: Шаповалов Віктор Іванович, Борискіна Ольга Володимирівна
Формула / Реферат
1. Пральна машина, що містить корпус, бак, активатор розчину, віджимний пристрій відіпраних виробів, водонагрівач, програмний блок керування і автоматики, яка відрізняється тим, що активатор розчину і віджимний пристрій відіпраних виробів виконано у вигляді шарнірно закріпленого клапана, який виконує коливальні рухи в процесі прання і повертається від вертикальної установки у бік білизни для її віджиму.
2. Пральна машина по пункту 1, яка відрізняється тим, що шарнір клапана розташований у горизонтальній площині.
Текст

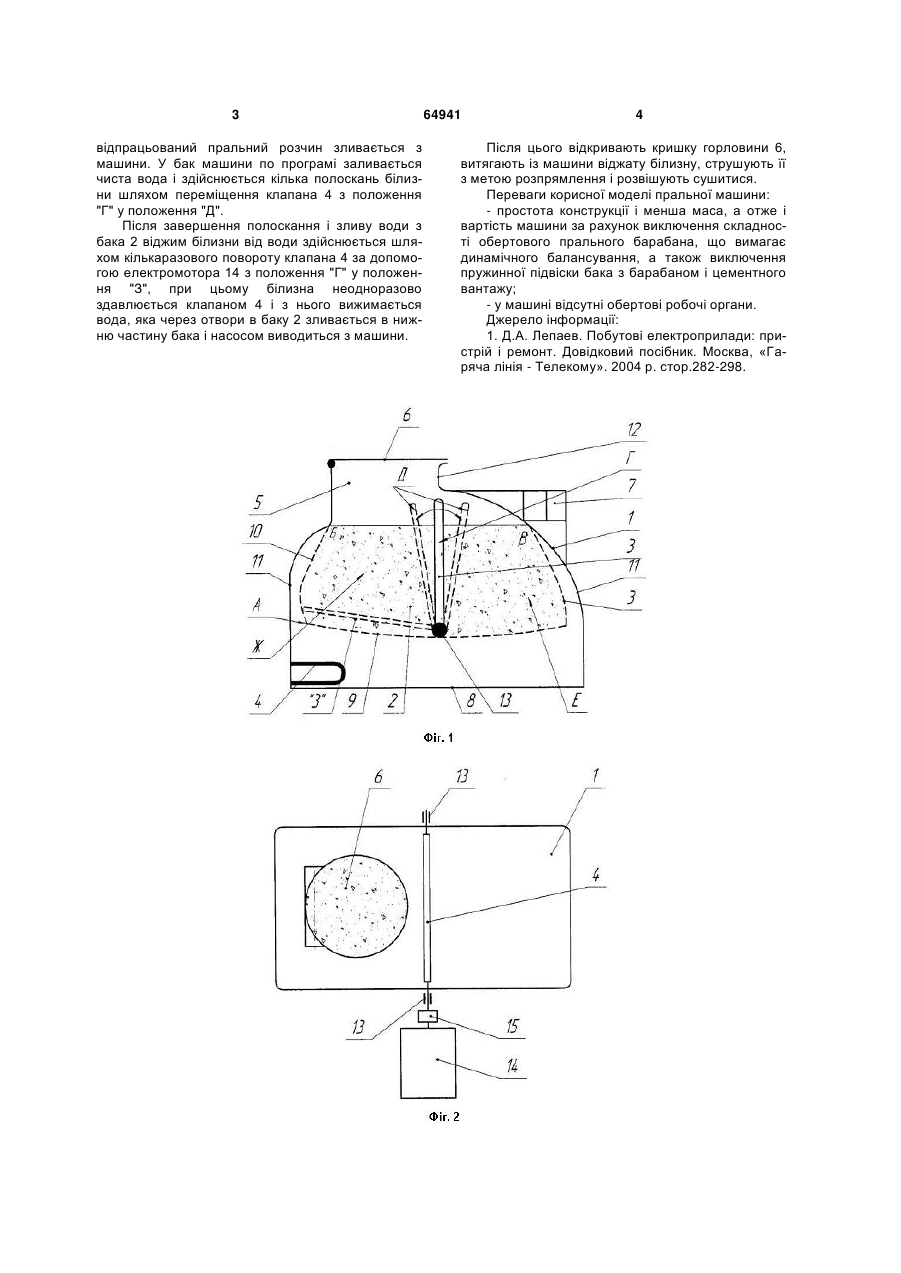

1. Пральна машина, що містить корпус, бак, активатор розчину, віджимний пристрій відіпраних 3 відпрацьований пральний розчин зливається з машини. У бак машини по програмі заливається чиста вода і здійснюється кілька полоскань білизни шляхом переміщення клапана 4 з положення "Г" у положення "Д". Після завершення полоскання і зливу води з бака 2 віджим білизни від води здійснюється шляхом кількаразового повороту клапана 4 за допомогою електромотора 14 з положення "Г" у положення "З", при цьому білизна неодноразово здавлюється клапаном 4 і з нього вижимається вода, яка через отвори в баку 2 зливається в нижню частину бака і насосом виводиться з машини. 64941 4 Після цього відкривають кришку горловини 6, витягають із машини віджату білизну, струшують її з метою розпрямлення і розвішують сушитися. Переваги корисної моделі пральної машини: - простота конструкції і менша маса, а отже і вартість машини за рахунок виключення складності обертового прального барабана, що вимагає динамічного балансування, а також виключення пружинної підвіски бака з барабаном і цементного вантажу; - у машині відсутні обертові робочі органи. Джерело інформації: 1. Д.А. Лепаев. Побутові електроприлади: пристрій і ремонт. Довідковий посібник. Москва, «Гаряча лінія - Телекому». 2004 р. стор.282-298. 5 Комп’ютерна верстка В. Мацело 64941 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLaundry washer
Автори англійськоюShapovalov Viktor Ivanovych, Boryskina Olha Volodymyrivna
Назва патенту російськоюСтиральная машина
Автори російськоюШаповалов Виктор Иванович, Борискина Ольга Владимировна
МПК / Мітки
МПК: D06F 51/00
Код посилання
