Пристрій для точного посіву

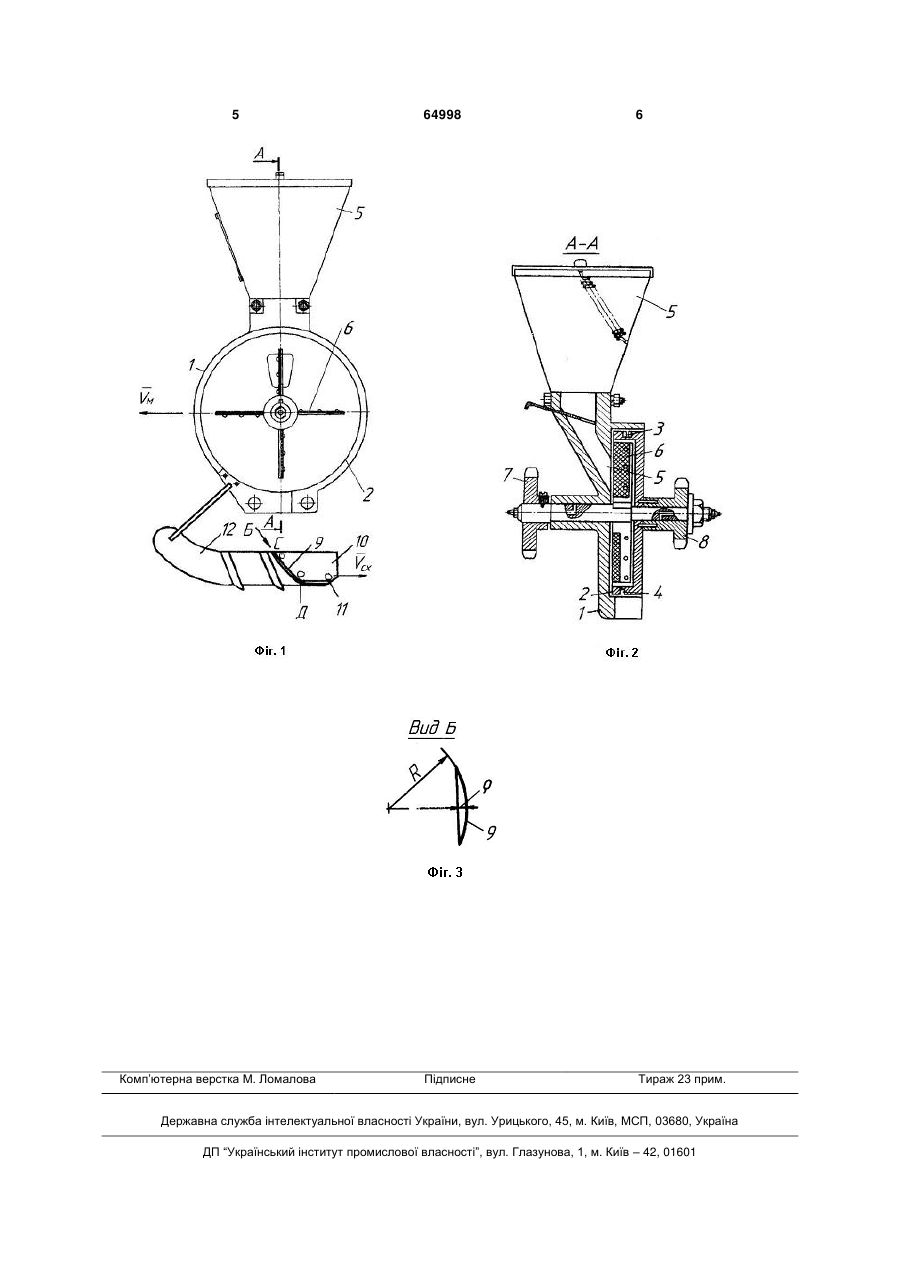

Пристрій для точного посіву, що містить корпус із розташованим усередині комірчастим вертикальним диском, крильчаткою з незалежним приводом, а також комбінований полозовидний сошник, який відрізняється тим, що між щоками сошника під точкою виходу насіння із комірок диска встановлено напрямну пластину з увігнутістю радіуса R, направленою вгору, і формою, яку описує рівняння брахистохрони: х = c(2t - sin2t),y = 0,5c(1 - cos2t), де х, у - декартові 2 координати; с = у(1 + у' ); у' - перша похідна; t = arctgy', причому ширину увігнутої пластини вибрано з умови забезпечення монтажного зазору із щоками сошника, а її задній обріз лежить на одній поперечній лінії із заднім обрізом щік сошника, а величина радіуса R вибрана з умови:   c1 , де  Корисна модель належить до області сільськогосподарського машинобудування і може бути використана як робочий орган сільськогосподарських машин. Відомо пристрій для точного посіву, укомплектований диском з кількома рядами комірок на бічній поверхні [1]. Уздовж рядів комірок прорізана вузька кільцева канавка, у яку внизу вставлений клиновий виштовхувач насіння; насіння западає в комірки зверху під дією сили ваги, розвантажується із комірок внизу клиновим виштовхувачем. Недоліком відомого пристрою для точного посіву є низька відносна швидкість руху між комірками та насінинами та низька рівномірність розподілу насінин уздовж рядка через їхнє розкочування по дну борозни під дією горизонтальної складової швидкості падіння. Найбільш близьким за технологічною сутністю до корисної моделі, що заявляється, є пристрій для точного посіву, який містить корпус із розташованими усередині комірчастим вертикальним диском, крильчаткою з незалежним приводом, а також комбінований полозовидний сошник [2,3] прототип. Недоліком відомого пристрою для точного посіву є недостатня вздовжрядна рівномірність розподілення насіння через значну горизонтальну складову швидкості падіння їх на дно борозни. В основу корисної моделі поставлено задачу вдосконалення пристрою для точного посіву сошника шляхом використання увігнутої напрямної пластини з формою брахистохрони у поздовжньовертикальній площині, що забезпечить найшвидше скочування насіння на вихідний її обріз, спрямований назад по ходу руху посівної машини, що зменшить горизонтальну складову швидкості їх падіння на дно борозни, а увігнутість напрямної пластини направлена вгору, що сприятиме концентрації потоку насіння на осьовій лінії рядка та забезпечить укривання його вологим шаром ґрунту із ґрунтового горизонту дна борозни, дружність сходів та підвищення врожайності. Поставлена задача досягається тим, що в пристрої для точного посіву, що містить корпус із розташованим усередині комірчастим вертикальним диском, крильчаткою з незалежним приводом, а також полозовидний комбінований сошник, відповідно до корисної моделі, між щоками сошника під точкою виходу насіння із комірок диска встановлено напрямну пластину з увігнутістю радіуса R, направлену вгору, і формою, що описується рівнянням брахистохрони [4]: х=c(2t-sin2t), y=0,5c(12 cos2t), де х, у - декартові координати; с=у(1+у' ); у' - перша похідна; t=arctgy', причому ширину напрямної пластини вибрано з умови забезпечення монтажного зазору із щоками сошника, а її задній обріз лежить на одній поперечній лінії із заднім (19) UA (11) 64998 (13) U - величина увігнутості, с1 - товщина (найменший розмір) зерна. 3 обрізом щік сошника, а величина радіуса R вибрана з умови:   c1 , де  - величина увігнутості; с1 товщина (найменший розмір) зерна. Криволінійна напрямна з формою брахистохрони, що забезпечує максимальну швидкість ковзання зерна, і з увігнутістю, спрямованою вгору, що сприяє концентрації насіння на осі симетрії пластини і сходу їх із заднього її обрізу з горизонтальною швидкістю, рівною по модулю швидкості руху посівної машини та направленою у протилежну сторону, обумовлює зменшення розкочування насіння по дну борозни та підвищення рівномірності їх розподілу уздовж рядка і, відповідно, урожайності. На фіг. 1 зображений пристрій для точного посіву, вид збоку, на фіг. 2 - переріз А-А на висіваючого апарата з вертикальним диском і крильчаткою з незалежним приводом, фіг. 1; на фіг. 3 - вид на напрямну пластину по стрілці Б, фіг. 1. Пристрій для точного посіву містить корпус 1 (фіг. 1) з висіваючим диском 2 (фіг. 2), який має по ободу наскрізні комірки 3 і кільцеву проточку 4, у яку входить у нижній частині корпуса 1 клиновий виштовхувач (не показаний). Збоку до корпуса 1 примикає насінний бункер з вихідним каналом 5. Усередині висіваючого диска 2 на одній осі з ним установлена крильчатка з лопатями 6, яка обертається від зірочки 7; диск 2 обертається від зірочки 8 незалежно від крильчатки 6 за рахунок рухливої посадки на осі. Під точкою сходу насіння із апарата встановлено напрямну пластину 9 (фіг. 1) з увігнутістю  (фіг. 3) за формою брахистохрони СД (фіг. 1) між бічними щоками 10 із заднім обрізом 11 полозовидного комбінованого сошника 12. Пристрій для точного посіву працює наступним чином. При рухові сівалки по стрілці VМ (фіг. 1) обертання від опорно-привідних коліс посівної секції (не показані) передається на змінні зірочки 7 і 8, що приводять у обертання крильчатку 6 і висіваючий диск 2 у тому самому напрямку, але з різними по модулю кутовими швидкостями. Крильча 64998 4 тка 6 обертається з меншою кутовою швидкістю, ніж диск 2, тому насіння при ковзанні по комірчастій поверхні диска 2 надійно западає у комірки 3 під дією сили ваги та відцентрової сили. Після виходу з комірок 3 диска 2 насіння падає на напрямну пластину 9, яка направляє їх назад зі швидкістю, рівною по модулю швидкості руху агрегату, що забезпечує їх мінімальне розкочування по дну борозни та високу рівномірність розподілу уздовж рядка. За рахунок змінних зірочок 7, 8 досягають оптимальної швидкості Vск ковзання насіння по комірчастій поверхні диска: Vcк  1R1  2R 2 , де 1, R1, 2 , R 2 - кутова швидкість і радіус висіваючого диска 2 та лопатей крильчатки 6 відповідно, при якій коефіцієнт заповнюваності комірок 3 близький до одиниці, і швидкості V сходу насіння із заднього обрізу 11 напрямної увігнутої пластини 9, рівної по модулю швидкості руху агрегату, що має протилежний напрямок: V cк  V М , де VМ швидкість руху посівної машини. Впровадження у виробництво пропонованого пристрою для точного посіву підвищить рівномірність розподілу насіння уздовж рядка та його врожайність. Джерело інформації: 1. Сільськогосподарські та меліоративні машини / За ред. Д.Г. Войтюка. - К.: Вища пік., 2004. 543с. 2. Белодедов В.А., Рудь А.В. Высевающий аппарат, а. с. № 535044, МПК А01С 7/04, опубл. 15.11.1976, БИ № 42. 3. Белодедов В.А. и др. Устройство для пунктирного посева семян, а.с. № 967332, МПК А01С 7/20, опубл. 23.10.1982, БИ № 39. 4. Л.Э. Эльсгольц. Дифференциальные уравнения и вариационное исчисление. - М.: Наука, 1965. - 42с. 5 Комп’ютерна верстка М. Ломалова 64998 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
