Спосіб нарізування зубчастих коліс
Номер патенту: 64999
Опубліковано: 25.11.2011
Автори: Каплун Олександр Михайлович, Величко Микола Іванович, Шишов Валентин Павлович, Філь Павло Володимирович, Носко Павло Леонідович
Формула / Реферат
Спосіб нарізування зубчастих коліс, при якому нарізування зуб'їв здійснюють зуборізним довб'яком на заготовці у вигляді гіперболоїда в умовах неперервного обкату і ділення при схрещуванні осей заготовки та інструменту, що отримує неперервний поступальний рух подачі уздовж його осі, який відрізняється тим, що обробку здійснюють довб'яком із збільшеною круговою ділильною відстанню між зуб'ями, кратною величині
, де mt - торцевий модуль зуб'їв довб'яка, яку призначають за умови одночасної участі у процесі різання не більше одного зуба інструменту.
Текст

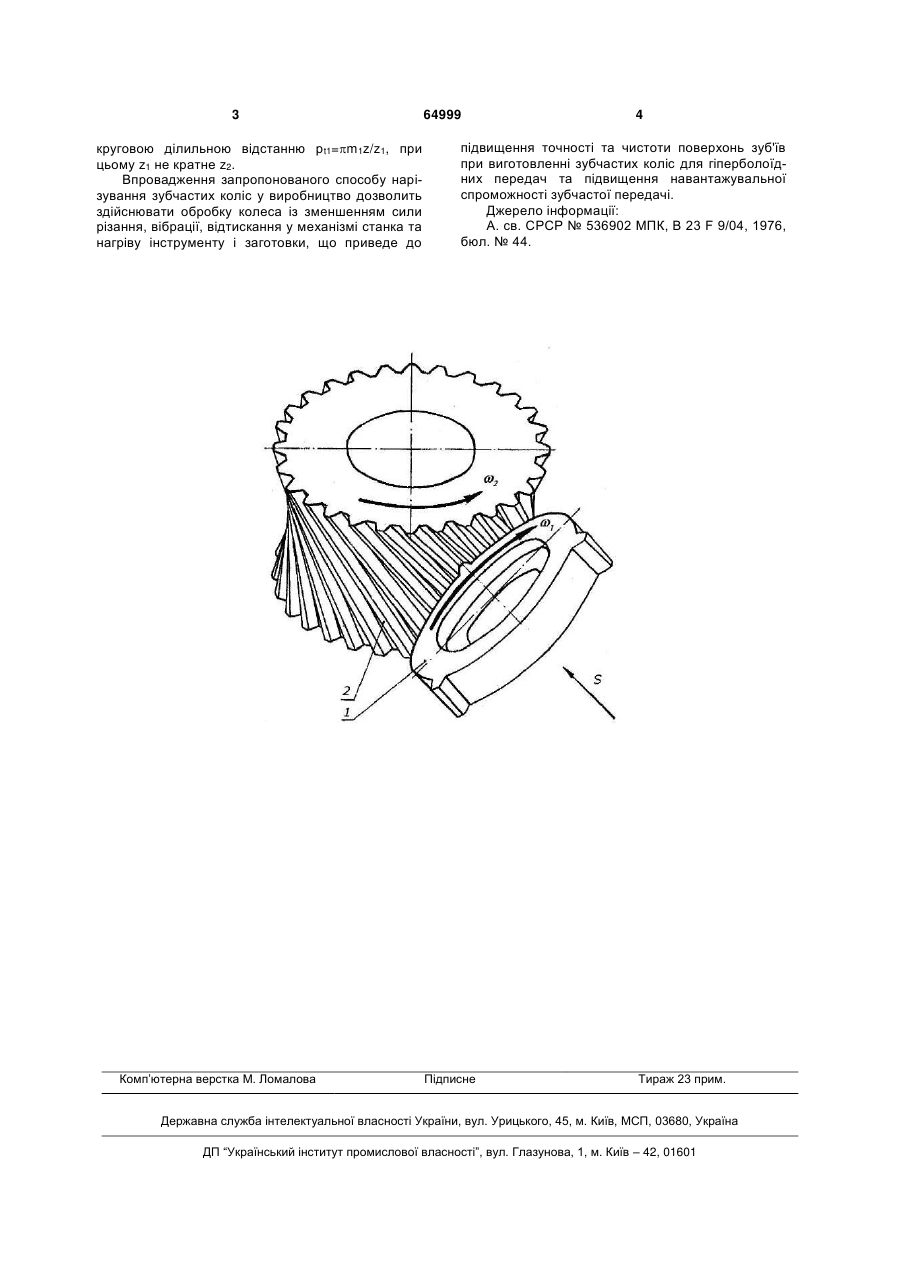

Спосіб нарізування зубчастих коліс, при якому нарізування зуб'їв здійснюють зуборізним довб'я 3 круговою ділильною відстанню pt1=m1z/z1, при цьому z1 не кратне z2. Впровадження запропонованого способу нарізування зубчастих коліс у виробництво дозволить здійснювати обробку колеса із зменшенням сили різання, вібрації, відтискання у механізмі станка та нагріву інструменту і заготовки, що приведе до Комп’ютерна верстка М. Ломалова 64999 4 підвищення точності та чистоти поверхонь зуб'їв при виготовленні зубчастих коліс для гіперболоїдних передач та підвищення навантажувальної спроможності зубчастої передачі. Джерело інформації: А. св. СРСР № 536902 МПК, В 23 F 9/04, 1976, бюл. № 44. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of cutting gears
Автори англійськоюKaplun Oleksandr Mykhailovych, Shyshov Valentyn Pavlovych, Nosko Pavlo Leonidovych, Fil Pavlo Volodymyrovych, Velychko Mykola Ivanovych
Назва патенту російськоюСпособ нарезания зубчатых колес
Автори російськоюКаплун Александр Михайлович, Шишов Валентин Павлович, Носко Павел Леонидович, Филь Павел Владимирович, Величко Николай Иванович
МПК / Мітки
МПК: B23F 9/00
Мітки: спосіб, нарізування, коліс, зубчастих
