Креслярський пристрій для відтворення дивергентних парабол третього порядку

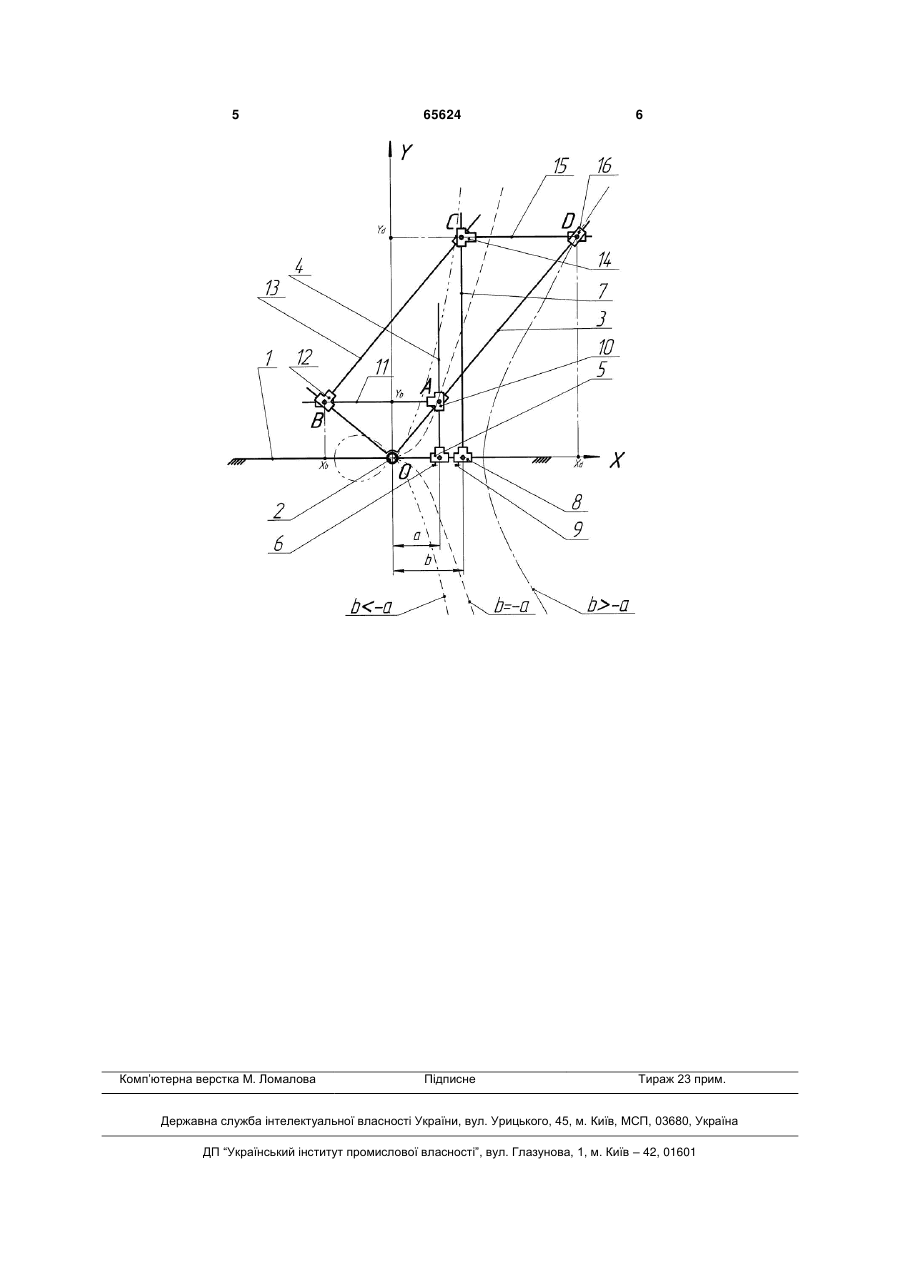

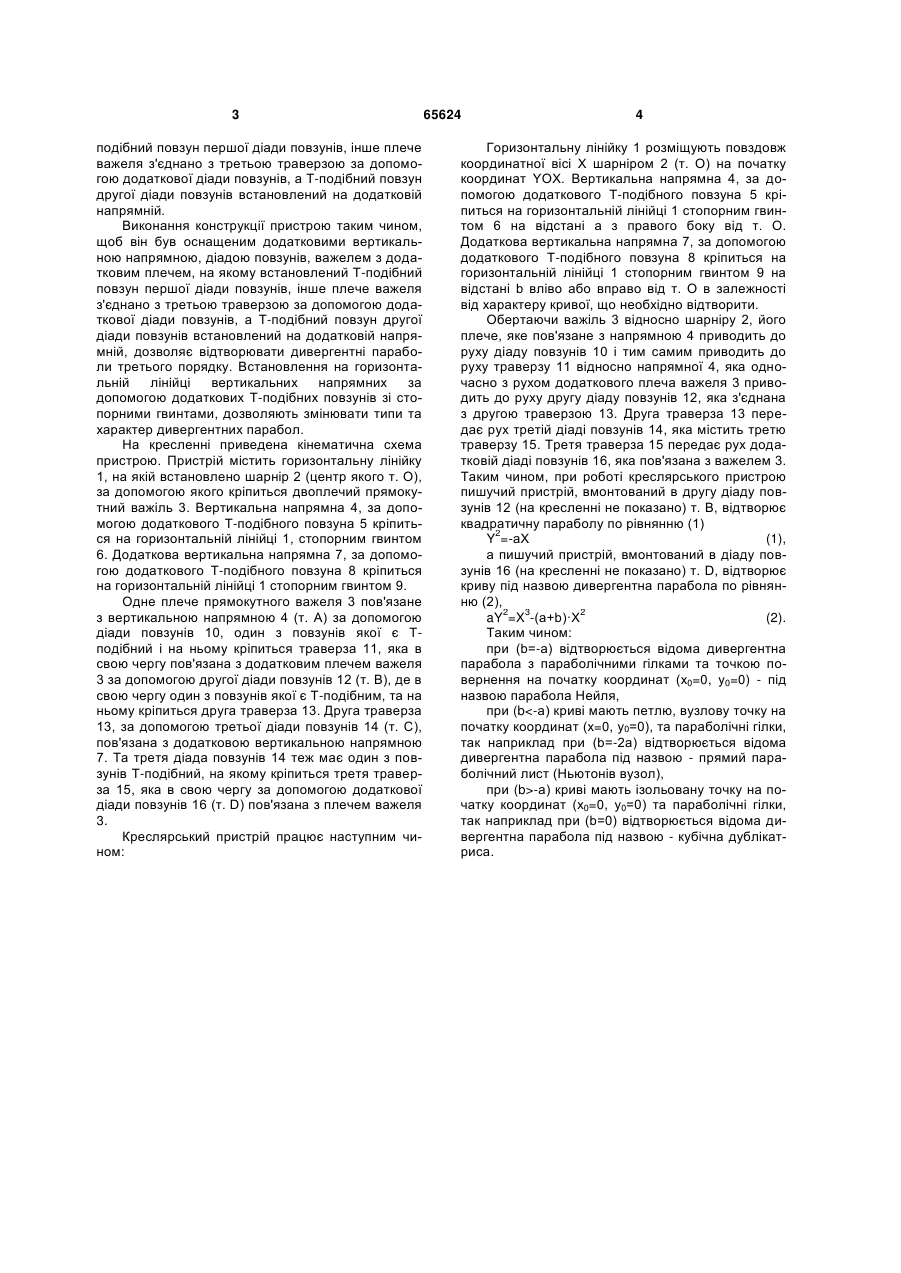

Креслярський пристрій для відтворення дивергентних парабол третього порядку, що містить нерухому горизонтальну лінійку, на якій шарнірно закріплений важіль з плечем та встановлена вертикальна напрямна, що з'єднані між собою першою діадою повзунів, до Т-подібного повзуна якої 3 подібний повзун першої діади повзунів, інше плече важеля з'єднано з третьою траверзою за допомогою додаткової діади повзунів, а Т-подібний повзун другої діади повзунів встановлений на додатковій напрямній. Виконання конструкції пристрою таким чином, щоб він був оснащеним додатковими вертикальною напрямною, діадою повзунів, важелем з додатковим плечем, на якому встановлений Т-подібний повзун першої діади повзунів, інше плече важеля з'єднано з третьою траверзою за допомогою додаткової діади повзунів, а Т-подібний повзун другої діади повзунів встановлений на додатковій напрямній, дозволяє відтворювати дивергентні параболи третього порядку. Встановлення на горизонтальній лінійці вертикальних напрямних за допомогою додаткових Т-подібних повзунів зі стопорними гвинтами, дозволяють змінювати типи та характер дивергентних парабол. На кресленні приведена кінематична схема пристрою. Пристрій містить горизонтальну лінійку 1, на якій встановлено шарнір 2 (центр якого т. О), за допомогою якого кріпиться двоплечий прямокутний важіль 3. Вертикальна напрямна 4, за допомогою додаткового Т-подібного повзуна 5 кріпиться на горизонтальній лінійці 1, стопорним гвинтом 6. Додаткова вертикальна напрямна 7, за допомогою додаткового Т-подібного повзуна 8 кріпиться на горизонтальній лінійці 1 стопорним гвинтом 9. Одне плече прямокутного важеля 3 пов'язане з вертикальною напрямною 4 (т. А) за допомогою діади повзунів 10, один з повзунів якої є Тподібний і на ньому кріпиться траверза 11, яка в свою чергу пов'язана з додатковим плечем важеля 3 за допомогою другої діади повзунів 12 (т. В), де в свою чергу один з повзунів якої є Т-подібним, та на ньому кріпиться друга траверза 13. Друга траверза 13, за допомогою третьої діади повзунів 14 (т. С), пов'язана з додатковою вертикальною напрямною 7. Та третя діада повзунів 14 теж має один з повзунів Т-подібний, на якому кріпиться третя траверза 15, яка в свою чергу за допомогою додаткової діади повзунів 16 (т. D) пов'язана з плечем важеля 3. Креслярський пристрій працює наступним чином: 65624 4 Горизонтальну лінійку 1 розміщують повздовж координатної вісі X шарніром 2 (т. О) на початку координат YOX. Вертикальна напрямна 4, за допомогою додаткового Т-подібного повзуна 5 кріпиться на горизонтальній лінійці 1 стопорним гвинтом 6 на відстані а з правого боку від т. О. Додаткова вертикальна напрямна 7, за допомогою додаткового Т-подібного повзуна 8 кріпиться на горизонтальній лінійці 1 стопорним гвинтом 9 на відстані b вліво або вправо від т. О в залежності від характеру кривої, що необхідно відтворити. Обертаючи важіль 3 відносно шарніру 2, його плече, яке пов'язане з напрямною 4 приводить до руху діаду повзунів 10 і тим самим приводить до руху траверзу 11 відносно напрямної 4, яка одночасно з рухом додаткового плеча важеля 3 приводить до руху другу діаду повзунів 12, яка з'єднана з другою траверзою 13. Друга траверза 13 передає рух третій діаді повзунів 14, яка містить третю траверзу 15. Третя траверза 15 передає рух додатковій діаді повзунів 16, яка пов'язана з важелем 3. Таким чином, при роботі креслярського пристрою пишучий пристрій, вмонтований в другу діаду повзунів 12 (на кресленні не показано) т. В, відтворює квадратичну параболу по рівнянню (1) 2 Y =-аХ (1), а пишучий пристрій, вмонтований в діаду повзунів 16 (на кресленні не показано) т. D, відтворює криву під назвою дивергентна парабола по рівнянню (2), 2 3 2 aY =X -(а+b)·X (2). Таким чином: при (b=-а) відтворюється відома дивергентна парабола з параболічними гілками та точкою повернення на початку координат (х0=0, у0=0) - під назвою парабола Нейля, при (b-а) криві мають ізольовану точку на початку координат (х0=0, у0=0) та параболічні гілки, так наприклад при (b=0) відтворюється відома дивергентна парабола під назвою - кубічна дублікатриса. 5 Комп’ютерна верстка М. Ломалова 65624 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
