Спосіб виготовлення плоского замкненого магнітопроводу

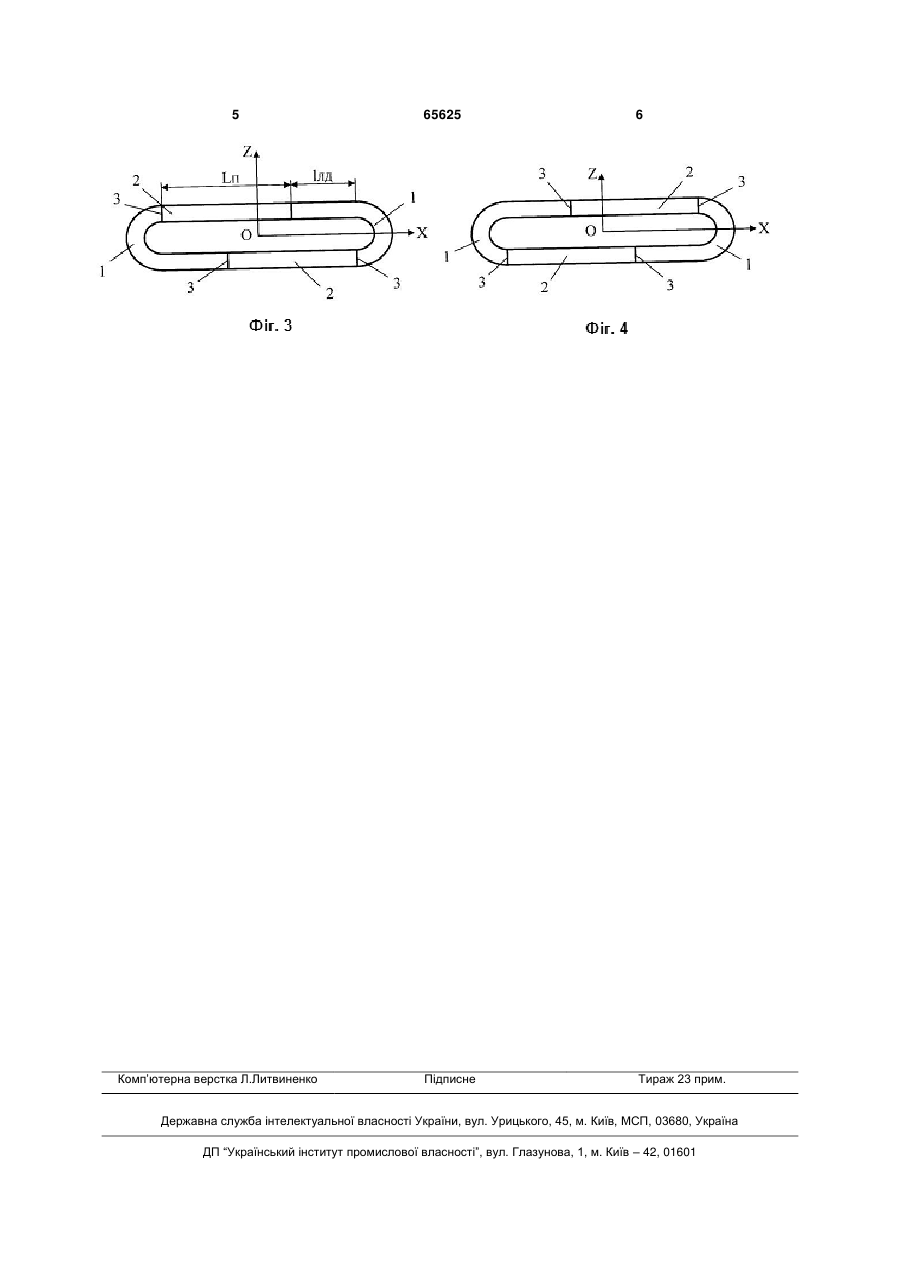

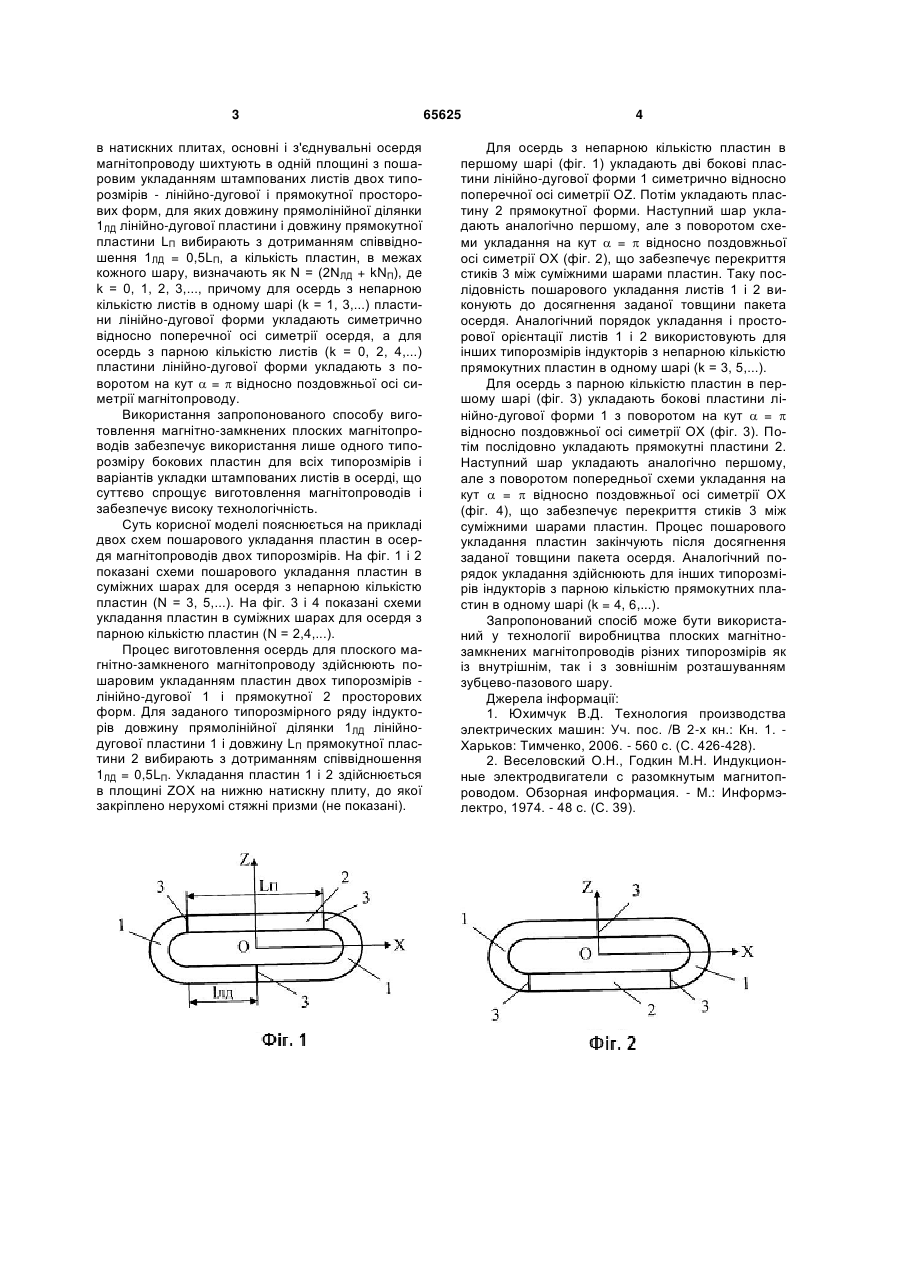

Спосіб виготовлення плоского замкненого магнітопроводу послідовним виготовленням основного і з'єднувального осердь шляхом пошарового укладання штампованих листів, їх стисненням і закріпленням в натискних плитах, який відрізняється тим, що пластини основного і з'єднувальних осердь магнітопроводу шихтують в одній площині 3 в натискних плитах, основні і з'єднувальні осердя магнітопроводу шихтують в одній площині з пошаровим укладанням штампованих листів двох типорозмірів - лінійно-дугової і прямокутної просторових форм, для яких довжину прямолінійної ділянки 1ЛД лінійно-дугової пластини і довжину прямокутної пластини LП вибирають з дотриманням співвідношення 1ЛД = 0,5LП, а кількість пластин, в межах кожного шару, визначають як N = (2NЛД + kNП), де k = 0, 1, 2, 3,..., причому для осердь з непарною кількістю листів в одному шарі (k = 1, 3,...) пластини лінійно-дугової форми укладають симетрично відносно поперечної осі симетрії осердя, а для осердь з парною кількістю листів (k = 0, 2, 4,...) пластини лінійно-дугової форми укладають з поворотом на кут  =  відносно поздовжньої осі симетрії магнітопроводу. Використання запропонованого способу виготовлення магнітно-замкнених плоских магнітопроводів забезпечує використання лише одного типорозміру бокових пластин для всіх типорозмірів і варіантів укладки штампованих листів в осерді, що суттєво спрощує виготовлення магнітопроводів і забезпечує високу технологічність. Суть корисної моделі пояснюється на прикладі двох схем пошарового укладання пластин в осердя магнітопроводів двох типорозмірів. На фіг. 1 і 2 показані схеми пошарового укладання пластин в суміжних шарах для осердя з непарною кількістю пластин (N = 3, 5,...). На фіг. 3 і 4 показані схеми укладання пластин в суміжних шарах для осердя з парною кількістю пластин (N = 2,4,...). Процес виготовлення осердь для плоского магнітно-замкненого магнітопроводу здійснюють пошаровим укладанням пластин двох типорозмірів лінійно-дугової 1 і прямокутної 2 просторових форм. Для заданого типорозмірного ряду індукторів довжину прямолінійної ділянки 1ЛД лінійнодугової пластини 1 і довжину LП прямокутної пластини 2 вибирають з дотриманням співвідношення 1ЛД = 0,5LП. Укладання пластин 1 і 2 здійснюється в площині ZOX на нижню натискну плиту, до якої закріплено нерухомі стяжні призми (не показані). 65625 4 Для осердь з непарною кількістю пластин в першому шарі (фіг. 1) укладають дві бокові пластини лінійно-дугової форми 1 симетрично відносно поперечної осі симетрії OZ. Потім укладають пластину 2 прямокутної форми. Наступний шар укладають аналогічно першому, але з поворотом схеми укладання на кут  =  відносно поздовжньої осі симетрії ОХ (фіг. 2), що забезпечує перекриття стиків 3 між суміжними шарами пластин. Таку послідовність пошарового укладання листів 1 і 2 виконують до досягнення заданої товщини пакета осердя. Аналогічний порядок укладання і просторової орієнтації листів 1 і 2 використовують для інших типорозмірів індукторів з непарною кількістю прямокутних пластин в одному шарі (k = 3, 5,...). Для осердь з парною кількістю пластин в першому шарі (фіг. 3) укладають бокові пластини лінійно-дугової форми 1 з поворотом на кут  =  відносно поздовжньої осі симетрії ОХ (фіг. 3). Потім послідовно укладають прямокутні пластини 2. Наступний шар укладають аналогічно першому, але з поворотом попередньої схеми укладання на кут  =  відносно поздовжньої осі симетрії ОХ (фіг. 4), що забезпечує перекриття стиків 3 між суміжними шарами пластин. Процес пошарового укладання пластин закінчують після досягнення заданої товщини пакета осердя. Аналогічний порядок укладання здійснюють для інших типорозмірів індукторів з парною кількістю прямокутних пластин в одному шарі (k = 4, 6,...). Запропонований спосіб може бути використаний у технології виробництва плоских магнітнозамкнених магнітопроводів різних типорозмірів як із внутрішнім, так і з зовнішнім розташуванням зубцево-пазового шару. Джерела інформації: 1. Юхимчук В.Д. Технология производства электрических машин: Уч. пос. /В 2-х кн.: Кн. 1. Харьков: Тимченко, 2006. - 560 с. (С. 426-428). 2. Веселовский О.Н., Годкин М.Н. Индукционные электродвигатели с разомкнутым магнитопроводом. Обзорная информация. - М.: Информэлектро, 1974. - 48 с. (С. 39). 5 Комп’ютерна верстка Л.Литвиненко 65625 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
