Ливарний двір доменної печі

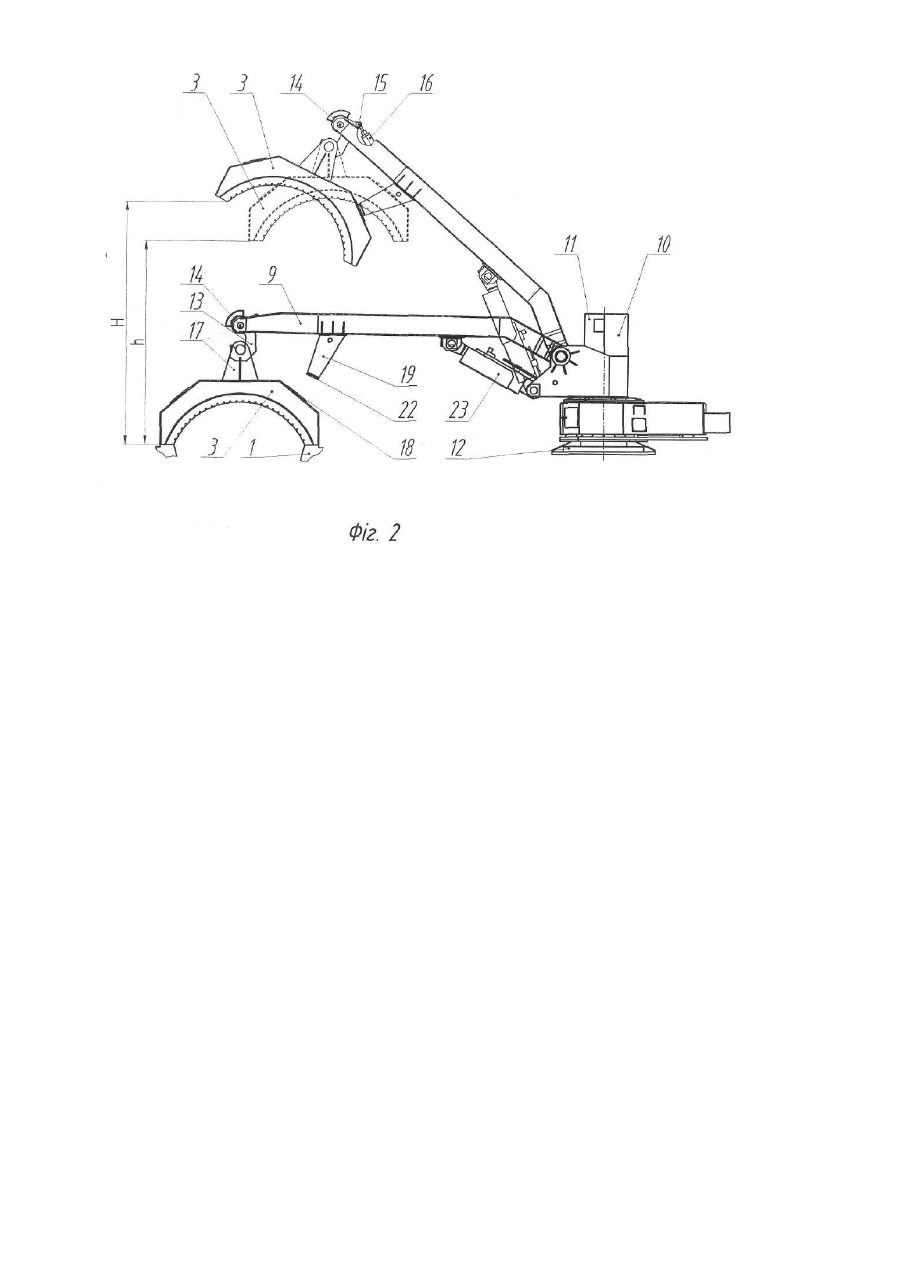

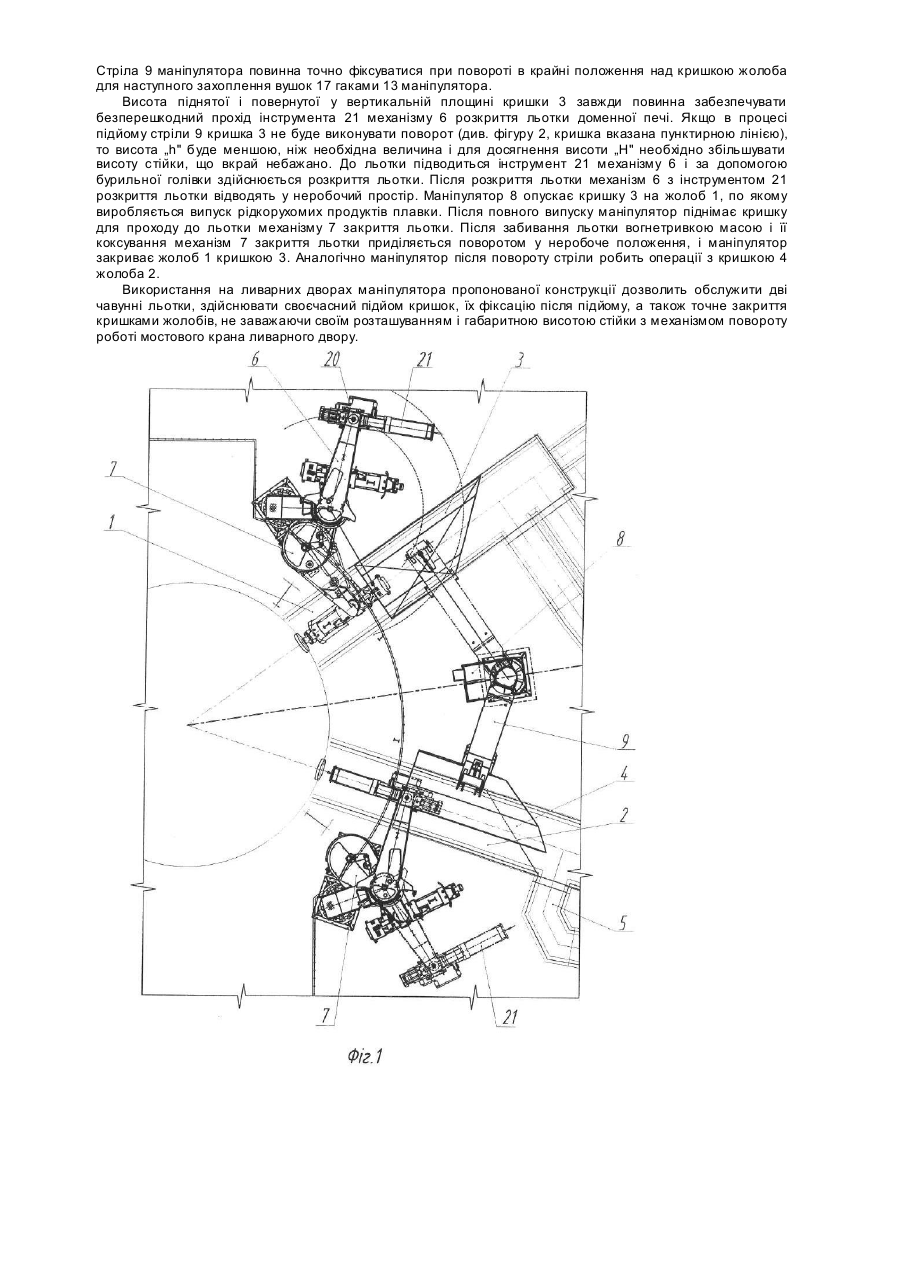

Винахід відноситься до чорної металургії, зокрема, до доменного виробництва, і може бути використаний при проектуванні, будівництві та реконструкції доменних печей. Відомий ливарний двір доменної печі (див. Журнал МРТ « Металургійне виробництво і технологія металургійних процесів», 1999p., розділ «Комплекс устаткування для випуску розплаву»), взятий авторами за прототип. Ливарний двір містить головний жолоб доменної печі з футерованими кришками, транспортні жолоби для чавуну і шлаку, комплекс устаткування розкриття і закриття чавунної льотки і маніпулятор підйому кришки головного жолоба. Комплекс устаткування розкриття і закриття чавунної льотки встановлений з однієї сторони від осі головного жолоба, а маніпулятор підйому кришки - з протилежної сторони від осі жолоба. Маніпулятор являє собою стрілу, установлену на підставі. Стріла зв'язана з підставою важелями і гідроциліндром і має можливість деякого підйому кришки і зсуву її від осі жолоба в напрямку розташування підстави маніпулятора. Відомий маніпулятор підйому кришки головного жолоба може бути використаний тільки в ливарному дворі доменної печі при наявності однієї чавунної льотки. Використання двох таких маніпуляторів для обслуговування двох чавунних льоток, розміщених у просторі між головними жолобами доменної печі, не можливе через відсутність необхідної для цієї мети площі і, у кінцевому підсумку, не економічно. В основу винаходу поставлено задачу оснастити ливарний двір доменної печі таким маніпулятором підйому кришки головного жолоба, що дозволив би за рахунок конструктивної розробки обслуговувати дві чавунні льотки і розмістити його в просторі між головними жолобами, не заважаючи при цьому руху мостового крана ливарного двору. Поставлена задача досягається тим, що ливарний двір доменної печі, який містить щонайменше один головний жолоб з футерованими кришками, транспортні жолоби, комплекс устаткування розкриття і закриття чавунної льотки і маніпулятор підйому кришки головного жолоба, відповідно до винаходу, має стрілу маніпулятора встановлену на поворотному механізмі, розміщеному на стійці з підставою, з можливістю повороту й обслуговування двох чавунних льоток, і гаки жорстко закріплені на осі, установленій на стрілі і зв'язаній через важіль з гідроциліндром повороту гаків у вертикальній площині, з можливістю одночасного захоплення вушок, закріплених до кришки головного жолоба по її довжині, і в ній маються опори у виді листови х накладок, що контактують при підйомі стріли з упорами, розміщеними на стрілі, з можливістю одночасного повороту кришки головного жолоба у вертикальній площині і видалення переднього подовжнього торця кришки з боку комплексу устаткування на величину, що забезпечує вільний прохід максимального по висоті ділянки механізму розкриття чавунної льотки і видалення заднього подовжнього торця кришки на величину, достатню для вільного проходу інструмента механізму розкриття чавунної льотки. Крім того, відповідно до винаходу, в упорах, розміщених на стрілі, установлені змінні накладки з можливістю регулювання зазору між упорами стріли й опорами кришки. Пристрій пояснюється фігурами 1, 2. На фіг.1 показана ділянка плану ливарного двору, на фіг.2 - маніпулятор підйому кришки головного жолоба. Пристрій складається з головних жолобів 1, 2 (фіг.1) з футерованими кришками 3, 4, транспортних жолобів 5, комплексів устаткування 6 і закриття 7 чавунних льоток, маніпулятора 8 підйому кришок 3, 4 головних жолобів. Маніпулятор 8 складається зі стріли 9, установленій на поворотному механізмі 10, розміщеному на стійці 11 з підставою 12. Підйом стріли 9, с кришками 3, 4 головного жолобу здійснюється за допомогою гідроциліндру 2. Гаки 13 стріли 9 жорстко закріплені на осі 14, установленій на стрілі і зв'язаній через важіль 15 з гідроциліндром 16 повороту осі 14 і, відповідно, гаків 13 у вертикальній площині, з можливістю одночасного захоплення двома гаками 13, щонайменше, одного вушка 17, закріпленого до кришки 3 головного жолоба по її довжині, достатньої для стабілізації положення кришки при її підйомі. У кришках 3, 4 головних жолобів доменної печі маються опори 18 у виді листових накладок. Опори 18 контактують при підйомі стріли 9 з упорами 19, розміщеними на стрілі, з можливістю одночасного повороту кришки 3 (фіг.2) головного жолоба у вертикальній площині і видалення переднього подовжнього торця кришки 3 з боку комплексу устаткування на величину «Н», що забезпечує вільний прохід максимальної за висотою ділянки 20 механізму 6 розкриття чавунної льотки і видалення заднього подовжнього торця кришки на величину, достатню для вільного проходу інструмента 21 механізму 6 розкриття чавунної льотки. В упорах 19, розміщених на стрілі 9, установлені змінні накладки 22 з можливістю регулювання зазору між упорами 19 стріли й опорами 18 в положенні стріли у момент захоплення вушок 17 гаками 13. Розташування на стрілі 9 упорів 19, що контактують при підйомі стріли з опорами 18 кришки 3, забезпечує поворот кришки на визначений кут після закінчення підйому стріли і видалення переднього торця кришки з боку комплексу устаткування розкриття і закриття чавунної льотки від торцевій поверхні головного жолоба 1 на необхідну величину «Н», доста тню для проходу максимальної за висотою ділянки 20 механізму 6. Одночасно після підйому стріли забезпечується видалення заднього торця кришки на величину, достатню для проходу під кришкою інструмента 21 механізму 6 розкриття чавунної льотки. При такій кінематиці і динаміці підйому кришки можна використовувати стійку з механізмом повороту стріли досить низької висоти, не перешкоджаючі роботі мостового крана ливарного двору доменної печі. Установка гаків 13 жорстко на осі 14 і зв'язок осі через важіль 15 з гідроциліндром 16 забезпечує за рахунок повороту двох гаків одночасно можливість безперешкодно, за допомогою керування маніпулятором, робити захоплення гаками вушок 17 кришки 3 і аналогічно виходити з захоплення після установки кришки на місце. Наявність змінних накладок 22 на упорах 19 стріли обумовлена регулюванням зазору між упорами 19 стріли й опорами 18 кришки. Зазор необхідний для захоплення гаками 13 вушок 17 і забезпечення заданого, необхідного кута повороту кришки у вертикальній площині при її підйомі і видаленні подовжніх торців кришки від поверхні торців головного жолоба на достатню величину для роботи механізмів розкриття чавунної льотки. Маніпулятор 8 підйому кришок 3, 4 головних жолобів 2 доменної печі, розташований між жолобами з таким розрахунком, щоб він міг обслужити кришки обох жолобів, тобто по бісектрисі кута між осями жолобів. Стріла 9 маніпулятора повинна точно фіксуватися при повороті в крайні положення над кришкою жолоба для наступного захоплення вушок 17 гаками 13 маніпулятора. Висота піднятої і повернутої у вертикальній площині кришки 3 завжди повинна забезпечувати безперешкодний прохід інструмента 21 механізму 6 розкриття льотки доменної печі. Якщо в процесі підйому стріли 9 кришка 3 не буде виконувати поворот (див. фігуру 2, кришка вказана пунктирною лінією), то висота „h" буде меншою, ніж необхідна величина і для досягнення висоти „Н" необхідно збільшувати висоту стійки, що вкрай небажано. До льотки підводиться інструмент 21 механізму 6 і за допомогою бурильної голівки здійснюється розкриття льотки. Після розкриття льотки механізм 6 з інструментом 21 розкриття льотки відводять у неробочий простір. Маніпулятор 8 опускає кришку 3 на жолоб 1, по якому виробляється випуск рідкорухомих продуктів плавки. Після повного випуску маніпулятор піднімає кришку для проходу до льотки механізму 7 закриття льотки. Після забивання льотки вогнетривкою масою і її коксування механізм 7 закриття льотки приділяється поворотом у неробоче положення, і маніпулятор закриває жолоб 1 кришкою 3. Аналогічно маніпулятор після повороту стріли робить операції з кришкою 4 жолоба 2. Використання на ливарних дворах маніпулятора пропонованої конструкції дозволить обслужити дві чавунні льотки, здійснювати своєчасний підйом кришок, їх фіксацію після підйому, а також точне закриття кришками жолобів, не заважаючи своїм розташуванням і габаритною висотою стійки з механізмом повороту роботі мостового крана ливарного двору.
