Спосіб виготовлення багатопорожнинної залізобетонної монолітної плити

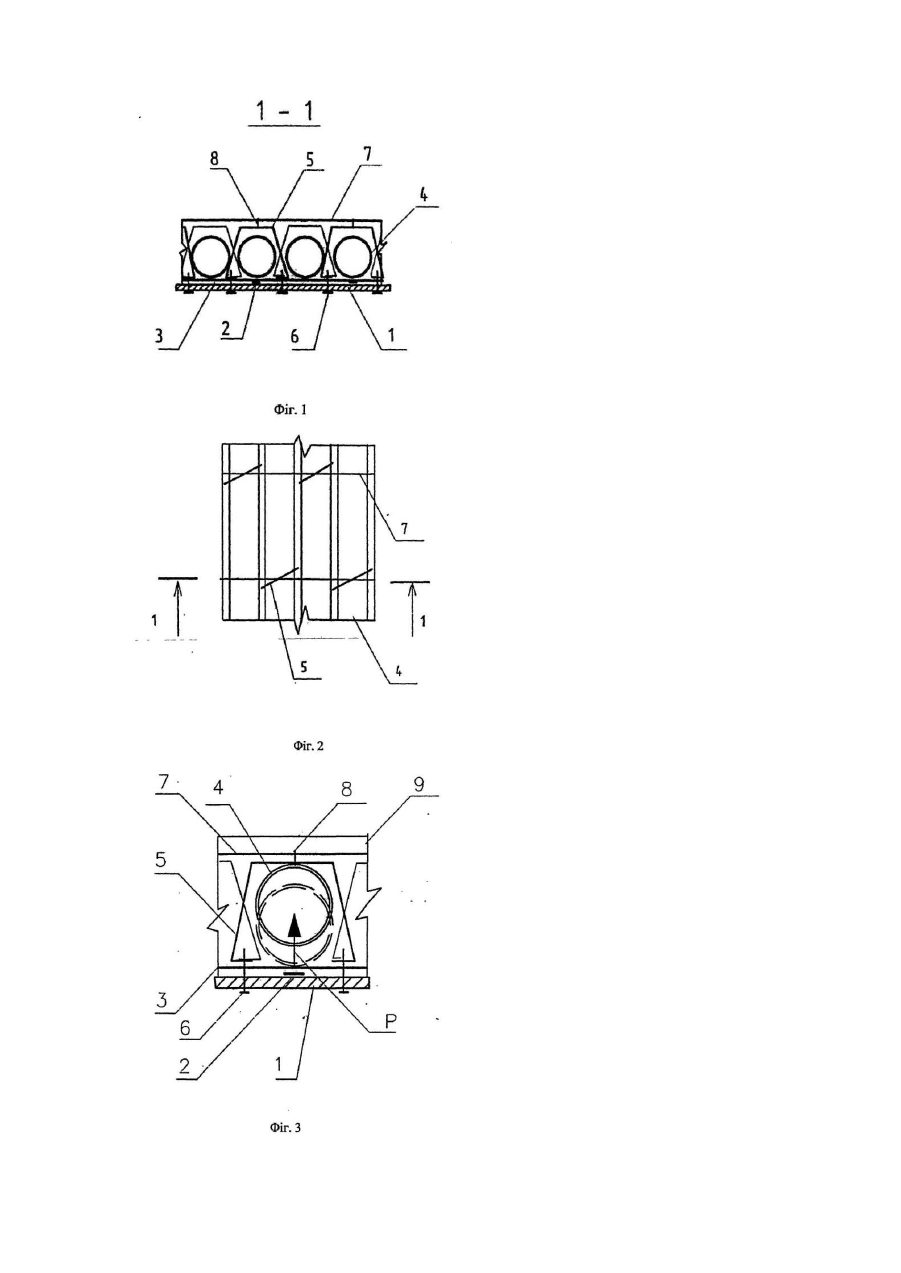

Передбачуваний винахід відноситься до галузі будівництва і може бути використаний для виготовлення багатопорожнинних залізобетонних плит, зокрема для монолітних конструкцій при зведенні житлових, цивільних та промислових будівель та споруд. З рівня техніки відомі способи виготовлення багатопорожнинних залізобетонних монолітних плит. Так, в патенті RU 2024707, МПК5 Е04С2/04, Е05В5/02, 1994, описаний спосіб виготовлення багатопорожнинної залізобетонної плити перекриття, який включає укладання у форму нижньої араматури, встановлення порожниноутворювачів, укладання верхньої арматури на порожниноутворювачі, встановлення між порожниноутворювачами ребер жорсткості, заповнення форми бетонною сумішшю та її ущільнення разом з порожниноутворювачами. Оскільки цим способом передбачається виготовлення плити в заводських умовах, він має значну трудомісткість робіт, пов'язаних зі зняттям виробу зі. стенду (або конвеєру), його складуванням, транспортуванням і монтажем на будівництві при зведенні споруди. Крім того, такий спосіб обмежує можливості вибору плити бажаних розмірів, конфігурації та несучої спроможності в залежності від конкретних вимог конкретної споруди безпосередньо на місці зведення. Відомий спосіб виготовлення багатопорожнинної залізобетонної плити, описаний в А.С.СРСР 1273475, MПK4 E04G21/12, 1986. Даний спосіб включає установку (монтаж) форми (піддон, борти), укладання нижньої арматури, встановлення порожниноутворювачів, встановлення верхньої V-подібної арматури та бетонування. V-подібні арматурні елементи виконують функцію уловлювачів та призначені для чіткої фіксації порожниноутворювачів в плиті. Цей спосіб теж має недоліки, а саме: значну тр удомісткість робіт, пов'язаних із складсько-транспортними заходами щодо плити та монтажем плити на будівництві при зведенні споруди, а також обмежені можливості вибору плити бажаних розмірів, конфігурації та несучої спроможності в залежності від конкретних вимог конкретної споруди безпосередньо на місці зведення, при цьому останнє в сучасних умовах розвитку індивідуального будівництва набуває великого значення. Завданням винаходу, що заявляється, є створення такого способу виго товлення багатопорожнинної залізобетонної монолітної плити, який дозволяє виготовлювати плиту безпосередньо на місці зведення будівлі або споруди, оперативно реагуючи на необхідні та бажані "по місцю" параметри плити (розміри, несуча спроможність тощо) в залежності від конкретних обставин. Поставлене завдання вирішується тим, що в способі виготовлення багатопорожнинної залізобетонної монолітної плити, який включає монтаж опалубки, укладання нижньої та верхньої арматури, встановлення між ними незнімних порожниноутворювачів та їх фіксацію, укладання бетонної суміші, згідно з винаходом, на порожниноутворювачі встановлюють фіксатори, які закріплюють до опалубки, а порожниноутворювачі встановлюють з можливістю вільного переміщення в межах об'єму фіксатора під впливом сили виштовхування бетонної суміші, яку укладають, чим забезпечують фіксацію проектного положення порожниноутворювачів. Крім того, в способі, що заявляється, на фіксатори укладають підтримуючу арматур у верхнього армування. Завдяки запропонованому способу забезпечується можливість використання не отриманого в виробничих умовах, а вибраного в залежності від конкретних обставин та вимог безпосередньо "по місцю" здійснення будівельної операції фіксованого проектного положення порожниноутворювачів, та, відповідно, можливість отримання багатопорожнинної залізобетонної монолітної плити з параметрами та властивостями, визначеними конкретними обставинами та вимогами зведення конкретної будівлі, причому з малою трудомісткістю завдяки відсутності складських, транспортних та підьомно-монтажних операцій. Спосіб, що заявляється, пояснюється кресленнями, де: на фіг.1 зображений поперечний переріз плити до моменту укладання бетонної суміші; на фіг.2 - вид плити зверху; на фіг.3 - положення порожниноутворювачів після укладки бетонної суміші. Спосіб здійснюють наступним чином. Спочатку встановлюють опалубку 1, потім на неї укладають арматур у нижнього армування 3 та фіксують зазор для захисного шару бетону підкладками 2. Після цього на нижню арматуру 3 укладають незнімні порожниноутворювачі 4 з певним шагом. Порожниноутворювачі виготовлені, наприклад з картонних тр уб, оброблених гідрофобним складом, або з пінопласту, або з інших легких довговічни х матеріалів. Торці труб герметизовані (на кресленнях не показано). На порожниноутворювачі 4 зверху в шахматному або в іншому порядку встановлюють фіксатори 5. Фіксатори 5 закріплюють до опалубки 1 та до арматури нижнього армування 3 за допомогою скрутнів 6. Потім на фіксатори 5 зверху укладають стрижні підтримуючої арматури верхнього армування 7 і закріплюють скрутнями 8, після чого монтують арматур у верхнього армування (на кресленнях умовно не показано). До укладання бетонної суміші 9 порожниноутворювачі 4 лежать на арматурі нижнього армування 3, а в момент укладання бетонної суміші 9 порожниноутворювачі 4 під впливом виштовхуючою сили Р від бетонної суміші вільно спливають всередині об'єму фіксаторів 5, переміщуючись вертикально або майже вертикально вверх до упору в фіксатори 5, і автоматично приймають фіксоване проектне положення. Розміри фіксаторів 5 зумовлені висотою плити, діаметрами порожниноутворювачів, вимогами до несучої спроможності плити тощо. Спосіб виготовлення багатопорожнинної залізобетонної монолітної плити, що заявляється, дає можливість оперативно змінювати параметри плити та її властивості безпосередньо на місці зведення будівлі або споруди в залежності від конкретних ситуацій та вимог, що має великі перспективи для замовників індивідуальних будівель. Тр удомісткість виготовлення багатопорожнинних залізобетонних монолітних плит за способом, що заявляється, значно знижена.
