Патрон кріплення бура машини для розкриття каналу чавунної льотки доменної печі

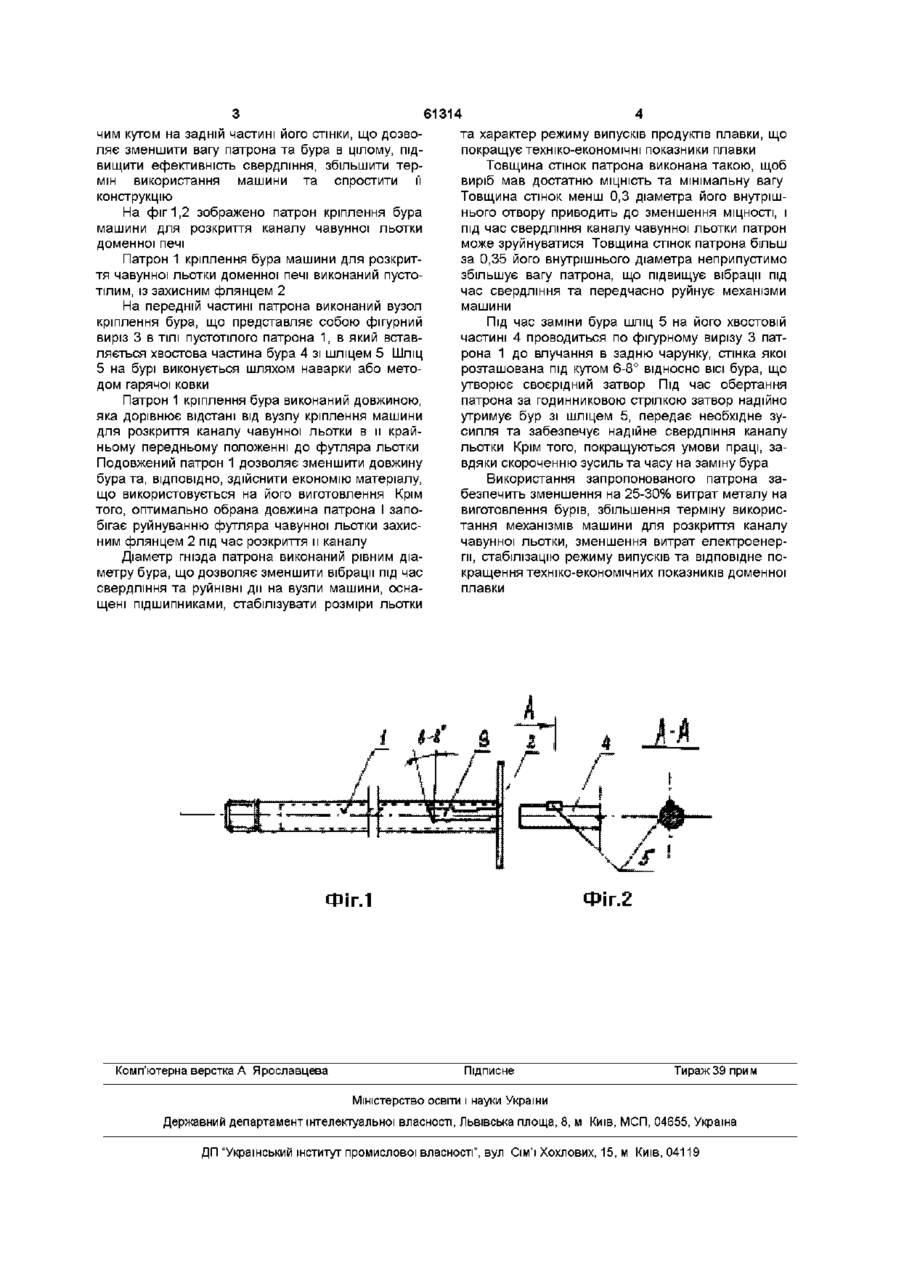

Патрон кріплення бура машини для розкриття каналу чавунної льотки доменної печі, що містить корпус із гніздом для хвостової частини бура, який відрізняється тим, що патрон виконано пустотілим, довжиною що дорівнює відстані від кінцевого положення машини до футляру чавунної льотки, а діаметр гнізда дорівнює діаметру хвостової частини бура, товщина стінок патрона дорівнює 0,3-0,35 діаметра внутрішнього отвору, до того ж на передній частині патрона виконано фігурний виріз із самогальмівним кутом на його задній частині стінки Винахід відноситься до чорної металурги, а саме до обладнання доменної печі і може бути застосованим для кріплення бура машини для розкриття каналу чавунної льотки Є відомим пристрій для кріплення бура, що має патрон з гніздом, в якому розміщено клиновий елемент Клиновий елемент затискає хвостову частину бура в ГНІЗДІ за допомогою спеціальної обойми, що переміщується ударами кувалд и /Креслення №143614 СБ, ВАТ Єнакіївський металургійний завод, 1996/ Недоліком відомого пристрою є те, що під дією ударів, які супроводжують заміну бура, руйнуються ПІДШИПНИКОВІ вузли кріплення патрона в машині для розкриття чавунної льотки Пристрій дуже масивний та не забезпечує надійного кріплення Під час свердління при великих навантаженнях бур в ГНІЗДІ патрона провертається, що знижує ефективність розкриття каналу льотки Найбільш близькими по технічній суті та досягаемому результату є пристрої, що мають корпус з гніздом для хвостової частини бура та отвором для клинового елементу Прохідний отвір зроблено поперечним та зміщеним відносно ВІСІ хвостової частини бура, що дозволяє розташувати клин по дотичній до її поверхні /Ас 1164268 СССР МКИ С21В7/12 - Опубл ЗО 06 86, №24 - с З/ Недоліком відомих пристроїв є те, що експлуатація патрона з поперечним клиновим затвором, зміщеним відносно ВІСІ хвостової частини бура, супроводжується збудженням поперечних коливань з частотою обертання патрона, що руйнує механізми машини для розкриття чавунної льотки та и футляр До недоліків пристрою слід віднести також його велику вагу В основу винаходу поставлене завдання удосконалення патрона кріплення бура машини для розкриття каналу чавунної льотки доменної печі, у якому виконання його корпуса пустотілим з оптимальним співвідношенням розмірів та нової конструкції вузла кріплення шліца хвостової частини бура дозволяють зменшити вагу патрона та бура в цілому, підвищити ефективність свердління каналу льотки, збільшити термін використання машини, спростити и конструкцію та, як наслідок, отримати економічний ефект за рахунок зменшення довжини та маси бура, економії електроенергії, а також покращення техніко-економічних показників доменної плавки в результаті стабілізації режиму випусків продуктів плавки Поставлене завдання досягається тим, що у патроні кріплення бура машини для розкриття каналу чавунної льотки доменної печі, що містить корпус із гніздом для хвостової частини бура, згідно з винаходом патрон виконано пустотілим, довжиною, що дорівнює відстані від кінцевого положення машини до футляру чавунної льотки, а діаметр гнізда дорівнює діаметру хвостової частини бура, товщина стінок патрона 0,3-0,35 діаметра внутрішнього отвору, до того ж на передній частині патрону виконано фігурний виріз із самогальмую СО (О 61314 чим кутом на задній частині його стінки, що дозволяє зменшити вагу патрона та бура в цілому, підвищити ефективність свердління, збільшити термін використання машини та спростити її конструкцію На фіг 1,2 зображено патрон кріплення бура машини для розкриття каналу чавунної льотки доменної печі Патрон 1 кріплення бура машини для розкриття чавунної льотки доменної печі виконаний пустотілим, із захисним флянцем 2 На передній частині патрона виконаний вузол кріплення бура, що представляє собою фігурний виріз 3 в ТІЛІ пустотілого патрона 1, в який вставляється хвостова частина бура 4 зі шліцем 5 Шліц 5 на бурі виконується шляхом наварки або методом гарячої ковки Патрон 1 кріплення бура виконаний довжиною, яка дорівнює відстані від вузлу кріплення машини для розкриття каналу чавунної льотки в и крайньому передньому положенні до футляра льотки Подовжений патрон 1 дозволяє зменшити довжину бура та, ВІДПОВІДНО, здійснити економію матеріалу, що використовується на його виготовлення Крім того, оптимально обрана довжина патрона І запобігає руйнуванню футляра чавунної льотки захисним флянцем 2 під час розкриття и каналу Діаметр гнізда патрона виконаний рівним діаметру бура, що дозволяє зменшити вібрації під час свердління та руйнівні дії на вузли машини, оснащені підшипниками, стабілізувати розміри льотки та характер режиму випусків продуктів плавки, що покращує техніко-економічні показники плавки Товщина стінок патрона виконана такою, щоб виріб мав достатню МІЦНІСТЬ та мінімальну вагу Товщина стінок менш 0,3 діаметра його внутрішнього отвору приводить до зменшення МІЦНОСТІ, і під час свердління каналу чавунної льотки патрон може зруйнуватися Товщина стінок патрона більш за 0,35 його внутрішнього діаметра неприпустимо збільшує вагу патрона, що підвищує вібрації під час свердління та передчасно руйнує механізми машини Під час заміни бура шліц 5 на його хвостовій частині 4 проводиться по фігурному вирізу 3 патрона 1 до влучання в задню чарунку, стінка якої розташована під кутом 6-8° відносно ВІСІ бура, що утворює своєрідний затвор Під час обертання патрона за годинниковою стрілкою затвор надійно утримує бур зі шліцем 5, передає необхідне зусилля та забезпечує надійне свердління каналу льотки Крім того, покращуються умови праці, завдяки скороченню зусиль та часу на заміну бура Використання запропонованого патрона забезпечить зменшення на 25-30% витрат металу на виготовлення бурів, збільшення терміну використання механізмів машини для розкриття каналу чавунної льотки, зменшення витрат електроенергії, стабілізацію режиму випусків та відповідне покращення техніко-економічних показників доменної плавки Фіг.2 ФІГ.1 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
