Пристрій для автоматичного керування п’ятипровідною електричною мережею

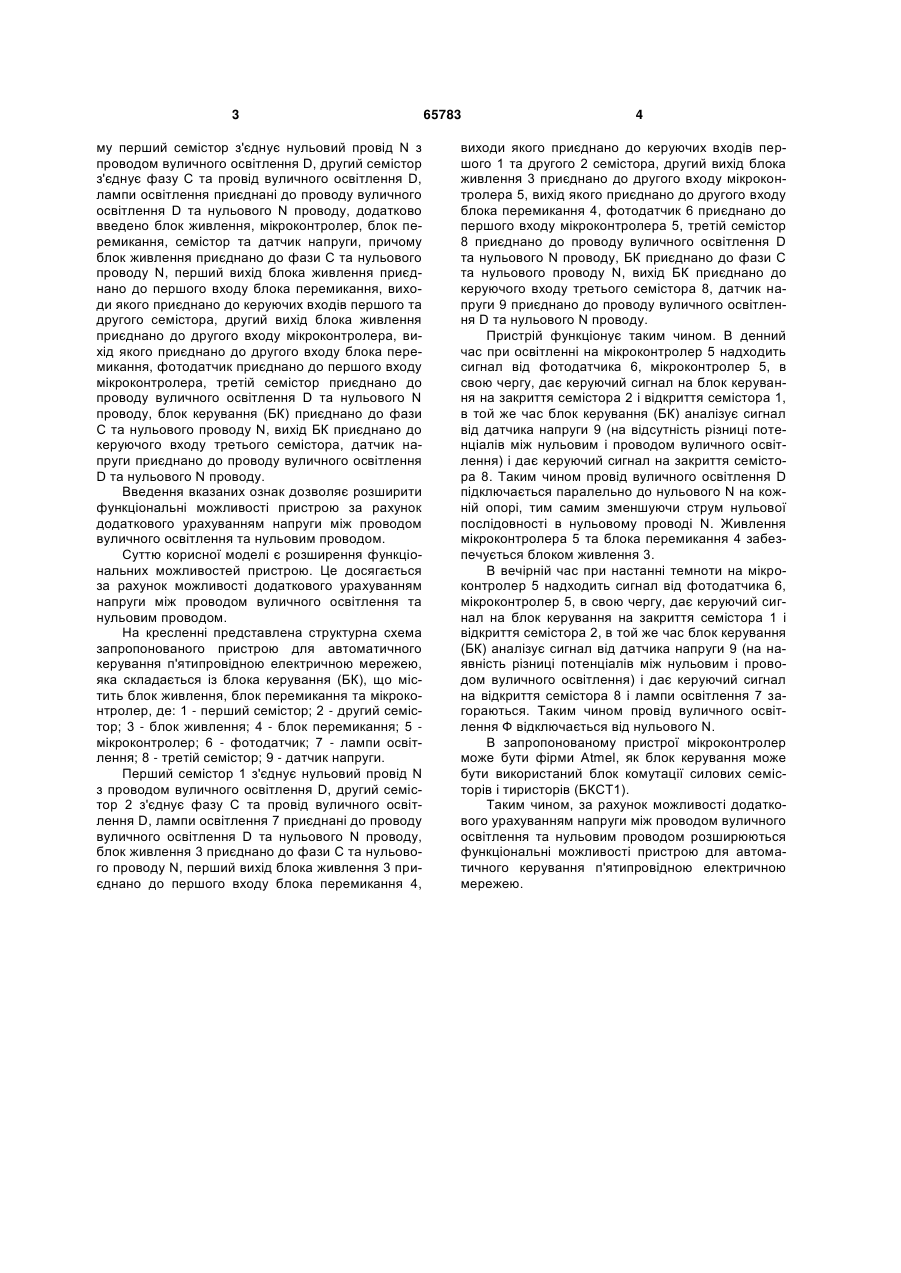

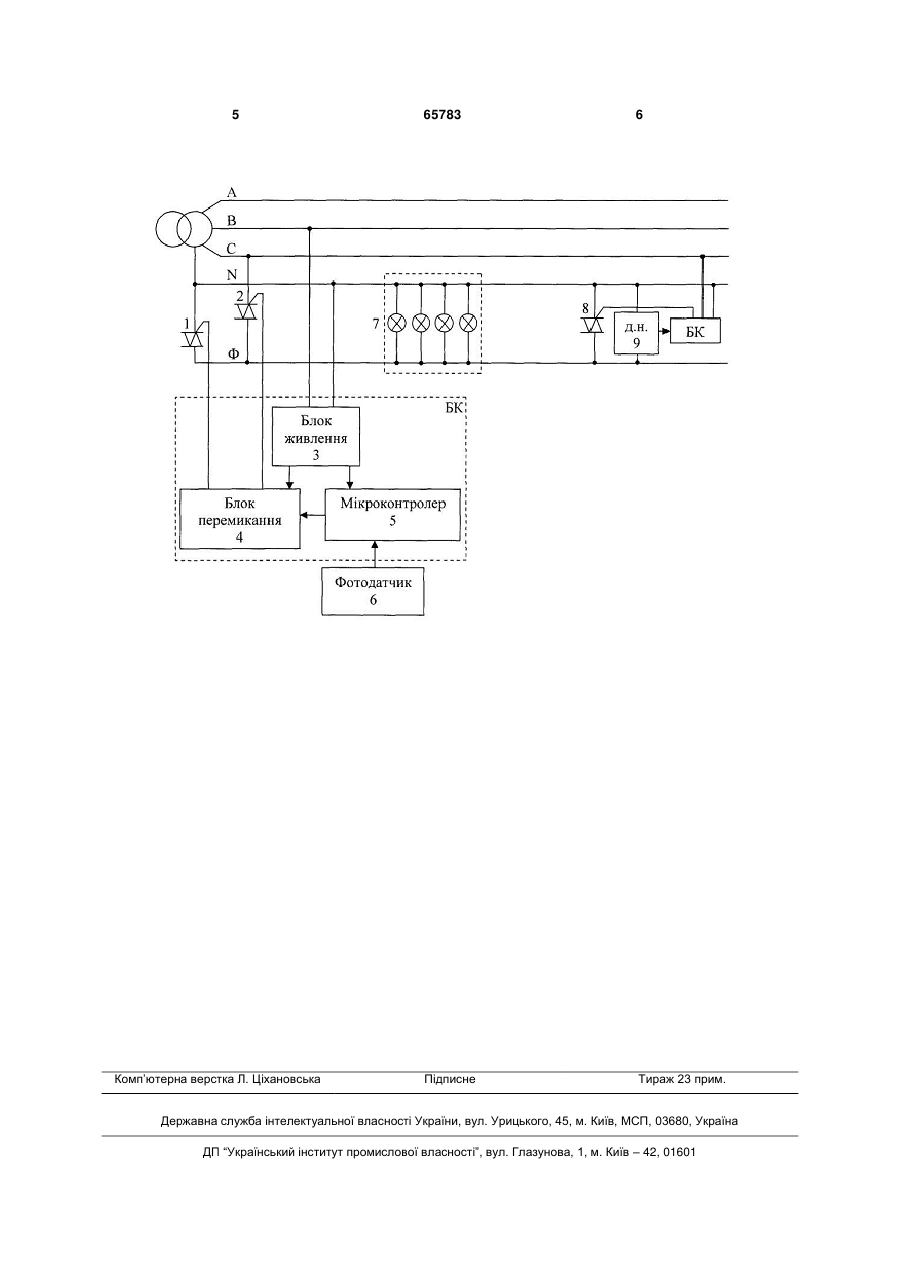

Пристрій для автоматичного керування п'ятипровідною електричною мережею, що містить три фазних проводи А, В і С, провід вуличного освітлення D, нульовий провід N, фотодатчик, семістори, лампи освітлення, причому перший семістор з'єднує нульовий провід N з проводом вуличного освітлення D, другий семістор з'єднує фазу С та провід вуличного освітлення D, лампи освітлення приєднані до проводу вуличного освітлення D та нульового N проводу, який відрізняється тим, що до нього введено блок живлення, мікроконтролер, 3 му перший семістор з'єднує нульовий провід N з проводом вуличного освітлення D, другий семістор з'єднує фазу С та провід вуличного освітлення D, лампи освітлення приєднані до проводу вуличного освітлення D та нульового N проводу, додатково введено блок живлення, мікроконтролер, блок перемикання, семістор та датчик напруги, причому блок живлення приєднано до фази С та нульового проводу N, перший вихід блока живлення приєднано до першого входу блока перемикання, виходи якого приєднано до керуючих входів першого та другого семістора, другий вихід блока живлення приєднано до другого входу мікроконтролера, вихід якого приєднано до другого входу блока перемикання, фотодатчик приєднано до першого входу мікроконтролера, третій семістор приєднано до проводу вуличного освітлення D та нульового N проводу, блок керування (БК) приєднано до фази С та нульового проводу N, вихід БК приєднано до керуючого входу третього семістора, датчик напруги приєднано до проводу вуличного освітлення D та нульового N проводу. Введення вказаних ознак дозволяє розширити функціональні можливості пристрою за рахунок додаткового урахуванням напруги між проводом вуличного освітлення та нульовим проводом. Суттю корисної моделі є розширення функціональних можливостей пристрою. Це досягається за рахунок можливості додаткового урахуванням напруги між проводом вуличного освітлення та нульовим проводом. На кресленні представлена структурна схема запропонованого пристрою для автоматичного керування п'ятипровідною електричною мережею, яка складається із блока керування (БК), що містить блок живлення, блок перемикання та мікроконтролер, де: 1 - перший семістор; 2 - другий семістор; 3 - блок живлення; 4 - блок перемикання; 5 мікроконтролер; 6 - фотодатчик; 7 - лампи освітлення; 8 - третій семістор; 9 - датчик напруги. Перший семістор 1 з'єднує нульовий провід N з проводом вуличного освітлення D, другий семістор 2 з'єднує фазу С та провід вуличного освітлення D, лампи освітлення 7 приєднані до проводу вуличного освітлення D та нульового N проводу, блок живлення 3 приєднано до фази С та нульового проводу N, перший вихід блока живлення 3 приєднано до першого входу блока перемикання 4, 65783 4 виходи якого приєднано до керуючих входів першого 1 та другого 2 семістора, другий вихід блока живлення 3 приєднано до другого входу мікроконтролера 5, вихід якого приєднано до другого входу блока перемикання 4, фотодатчик 6 приєднано до першого входу мікроконтролера 5, третій семістор 8 приєднано до проводу вуличного освітлення D та нульового N проводу, БК приєднано до фази С та нульового проводу N, вихід БК приєднано до керуючого входу третього семістора 8, датчик напруги 9 приєднано до проводу вуличного освітлення D та нульового N проводу. Пристрій функціонує таким чином. В денний час при освітленні на мікроконтролер 5 надходить сигнал від фотодатчика 6, мікроконтролер 5, в свою чергу, дає керуючий сигнал на блок керування на закриття семістора 2 і відкриття семістора 1, в той же час блок керування (БК) аналізує сигнал від датчика напруги 9 (на відсутність різниці потенціалів між нульовим і проводом вуличного освітлення) і дає керуючий сигнал на закриття семістора 8. Таким чином провід вуличного освітлення D підключається паралельно до нульового N на кожній опорі, тим самим зменшуючи струм нульової послідовності в нульовому проводі N. Живлення мікроконтролера 5 та блока перемикання 4 забезпечується блоком живлення 3. В вечірній час при настанні темноти на мікроконтролер 5 надходить сигнал від фотодатчика 6, мікроконтролер 5, в свою чергу, дає керуючий сигнал на блок керування на закриття семістора 1 і відкриття семістора 2, в той же час блок керування (БК) аналізує сигнал від датчика напруги 9 (на наявність різниці потенціалів між нульовим і проводом вуличного освітлення) і дає керуючий сигнал на відкриття семістора 8 і лампи освітлення 7 загораються. Таким чином провід вуличного освітлення Ф відключається від нульового N. В запропонованому пристрої мікроконтролерможе бути фірми Atmel, як блок керування може бути використаний блок комутації силових семісторів і тиристорів (БКСТ1). Таким чином, за рахунок можливості додаткового урахуванням напруги між проводом вуличного освітлення та нульовим проводом розширюються функціональні можливості пристрою для автоматичного керування п'ятипровідною електричною мережею. 5 Комп’ютерна верстка Л. Ціхановська 65783 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
