Пристрій для автоматичного керування планшетністю штаби прокату
Номер патенту: 14507
Опубліковано: 15.05.2006
Автори: Островерхов Микола Якович, Попович Микола Гаврилович
Формула / Реферат
Пристрій для автоматичного керування планшетністю штаби прокату, що містить датчик розподілу натягу по ширині штаби, виходи якого по числу зон вимірювання з'єднані з входами блока керування, перетворювачі частоти з рекуперативним гальмуванням, виходи яких з'єднано із входами лінійних асинхронних двигунів, встановлених під штабою відповідно до зон вимірювання натягу, датчик швидкості штаби, який з'єднано з додатковим входом блока керування, який відрізняється тим, що він додатково містить блоки заданого співвідношення частоти та величини напруги живлення лінійних асинхронних двигунів, причому входи цих блоків з'єднано з відповідними виходами блока керування, а два виходи кожного - із відповідними входами перетворювачів частоти.
Текст

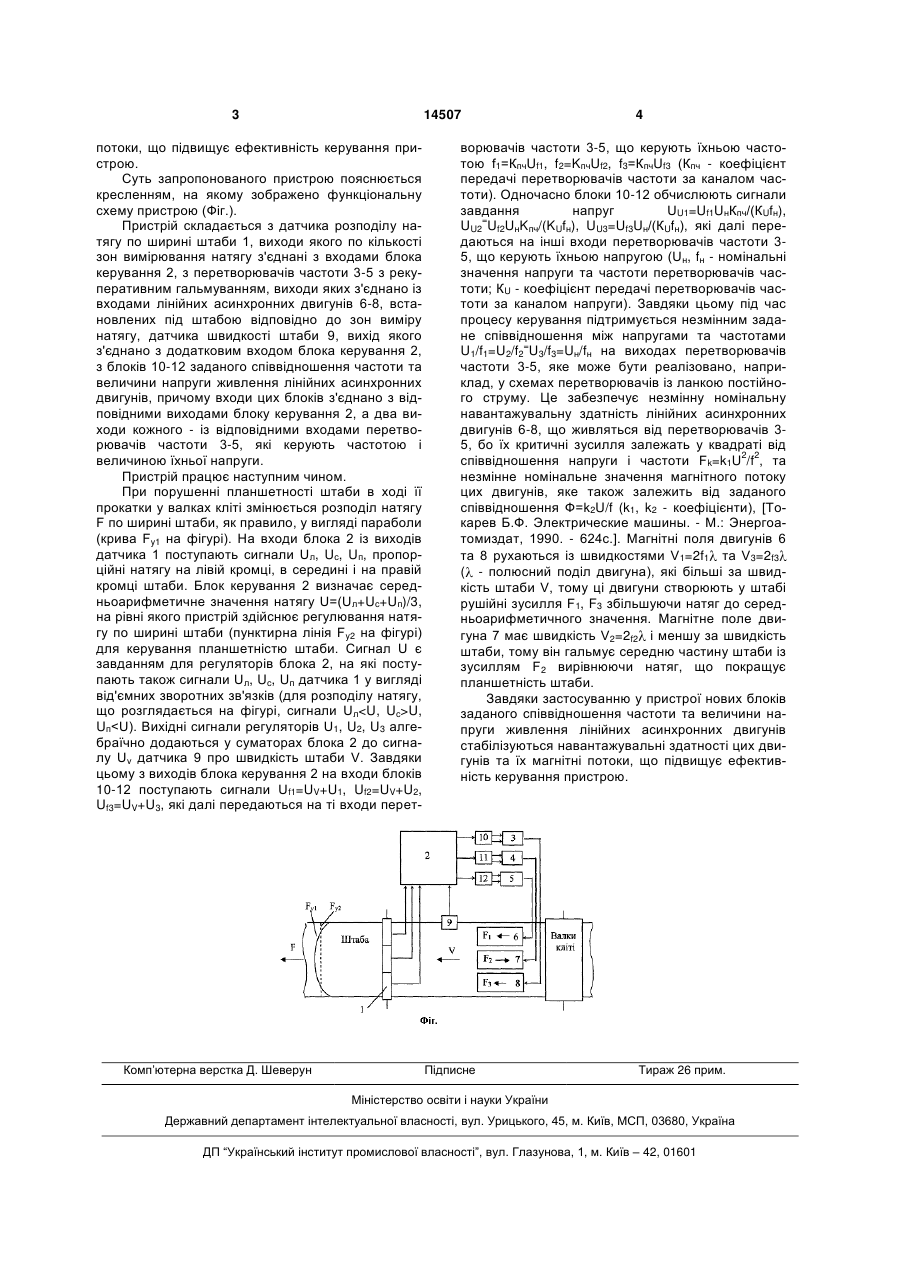

Пристрій для автоматичного керування планшетністю штаби прокату, що містить датчик розподілу натягу по ширині штаби, виходи якого по числу зон вимірювання з'єднані з входами блока 3 14507 потоки, що підвищує ефективність керування пристрою. Суть запропонованого пристрою пояснюється кресленням, на якому зображено функціональну схему пристрою (Фіг.). Пристрій складається з датчика розподілу натягу по ширині штаби 1, виходи якого по кількості зон вимірювання натягу з'єднані з входами блока керування 2, з перетворювачів частоти 3-5 з рекуперативним гальмуванням, виходи яких з'єднано із входами лінійних асинхронних двигунів 6-8, встановлених під штабою відповідно до зон виміру натягу, датчика швидкості штаби 9, вихід якого з'єднано з додатковим входом блока керування 2, з блоків 10-12 заданого співвідношення частоти та величини напруги живлення лінійних асинхронних двигунів, причому входи цих блоків з'єднано з відповідними виходами блоку керування 2, а два виходи кожного - із відповідними входами перетворювачів частоти 3-5, які керують частотою і величиною їхньої напруги. Пристрій працює наступним чином. При порушенні планшетності штаби в ході її прокатки у валках кліті змінюється розподіл натягу F по ширині штаби, як правило, у вигляді параболи (крива Fy1 на фігурі). На входи блока 2 із виходів датчика 1 поступають сигнали Uл, Uс, Uп, пропорційні натягу на лівій кромці, в середині і на правій кромці штаби. Блок керування 2 визначає середньоарифметичне значення натягу U=(Uл+Uс+Uп)/3, на рівні якого пристрій здійснює регулювання натягу по ширині штаби (пунктирна лінія Fy2 на фігурі) для керування планшетністю штаби. Сигнал U є завданням для регуляторів блока 2, на які поступають також сигнали Uл, Uс, Uп датчика 1 у вигляді від'ємних зворотних зв'язків (для розподілу натягу, що розглядається на фігурі, сигнали UлU, Uп
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic control of the flatness of the rolled strip
Автори англійськоюPopovych Mykola Havrylovych
Назва патенту російськоюУстройство для автоматического управления планшетностью полосы проката
Автори російськоюПопович Николай Гаврилович
МПК / Мітки
МПК: B21B 37/00
Мітки: штаби, пристрій, керування, планшетністю, автоматичного, прокату
Код посилання
<a href="https://ua.patents.su/2-14507-pristrijj-dlya-avtomatichnogo-keruvannya-planshetnistyu-shtabi-prokatu.html" target="_blank" rel="follow" title="База патентів України">Пристрій для автоматичного керування планшетністю штаби прокату</a>
Пристрій для керування розподілом натягу по ширині штаби
Номер патенту: 14506
Опубліковано: 15.05.2006
Автори: Островерхов Микола Якович, Попович Микола Гаврилович
МПК: B21B 39/00
Мітки: розподілом, натягу, ширини, пристрій, штаби, керування
Формула / Реферат:
Пристрій для керування розподілом натягу по ширині штаби, що містить систему керування, входи якої з'єднано із виходами секційного ролика вимірювання розподілу натягу по ширині штаби, а виходи - із входами виконавчих органів, який відрізняється тим, що виконавчі органи виконано у вигляді лінійних асинхронних двигунів.
Спосіб керування натягом по ширині штаби
Номер патенту: 14504
Опубліковано: 15.05.2006
Автори: Попович Микола Гаврилович, Островерхов Микола Якович
МПК: B21B 39/00
Мітки: керування, штаби, спосіб, ширини, натягом
Формула / Реферат:
Спосіб керування натягом по ширині штаби, в якому вимірюють розподіл натягу по ширині штаби, обчислюють на його основі керуючі зусилля, якими діють на штабу, який відрізняється тим, що на штабу діють керуючими зусиллями у площині штаби без механічного контакту вздовж її продовжної осі, причому керуючі зусилля обчислюють відносно середньоарифметичного значення натягу штаби, яке попередньо розраховують.
