Пристрій для запобігання викидам в атмосферу екологічно небезпечних газів

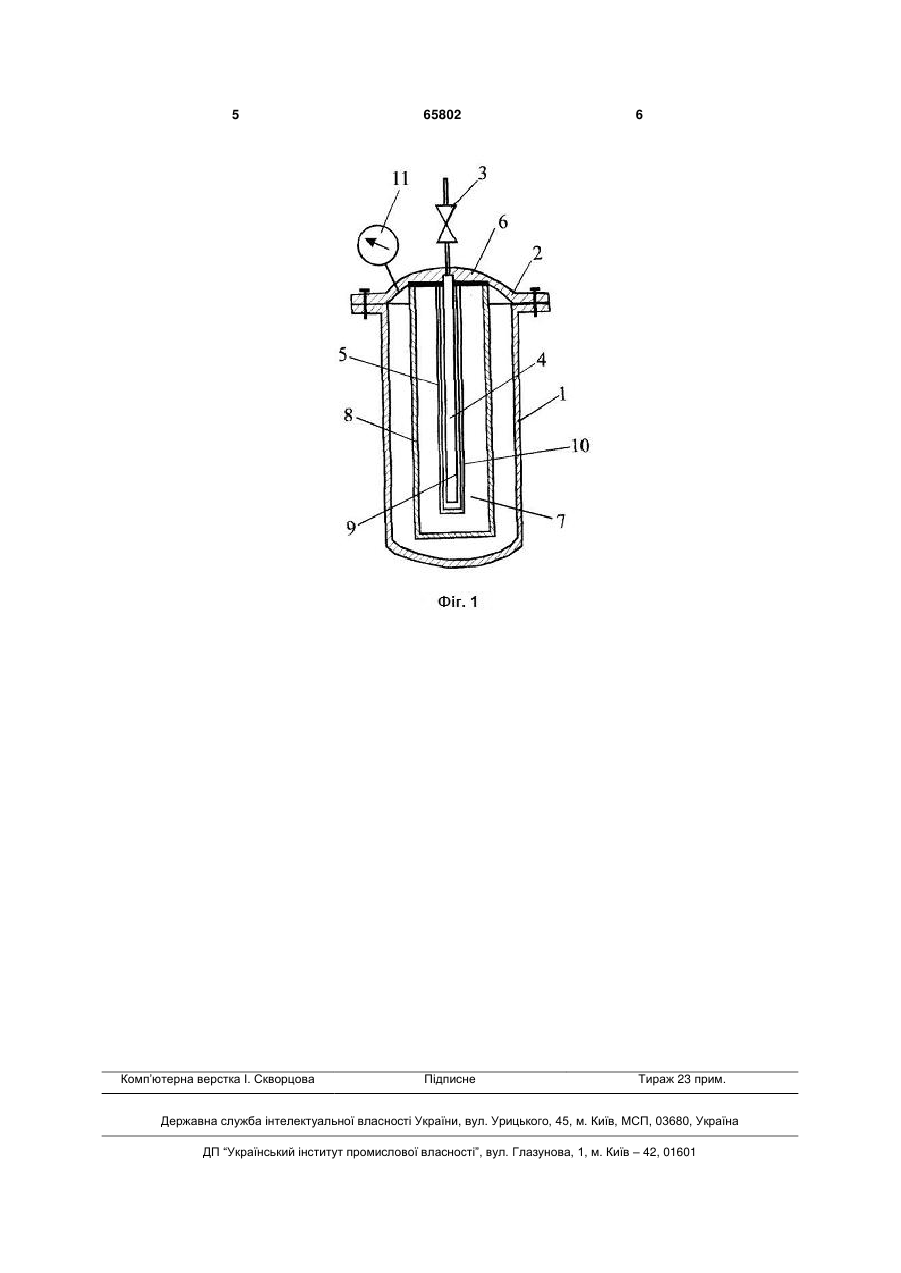

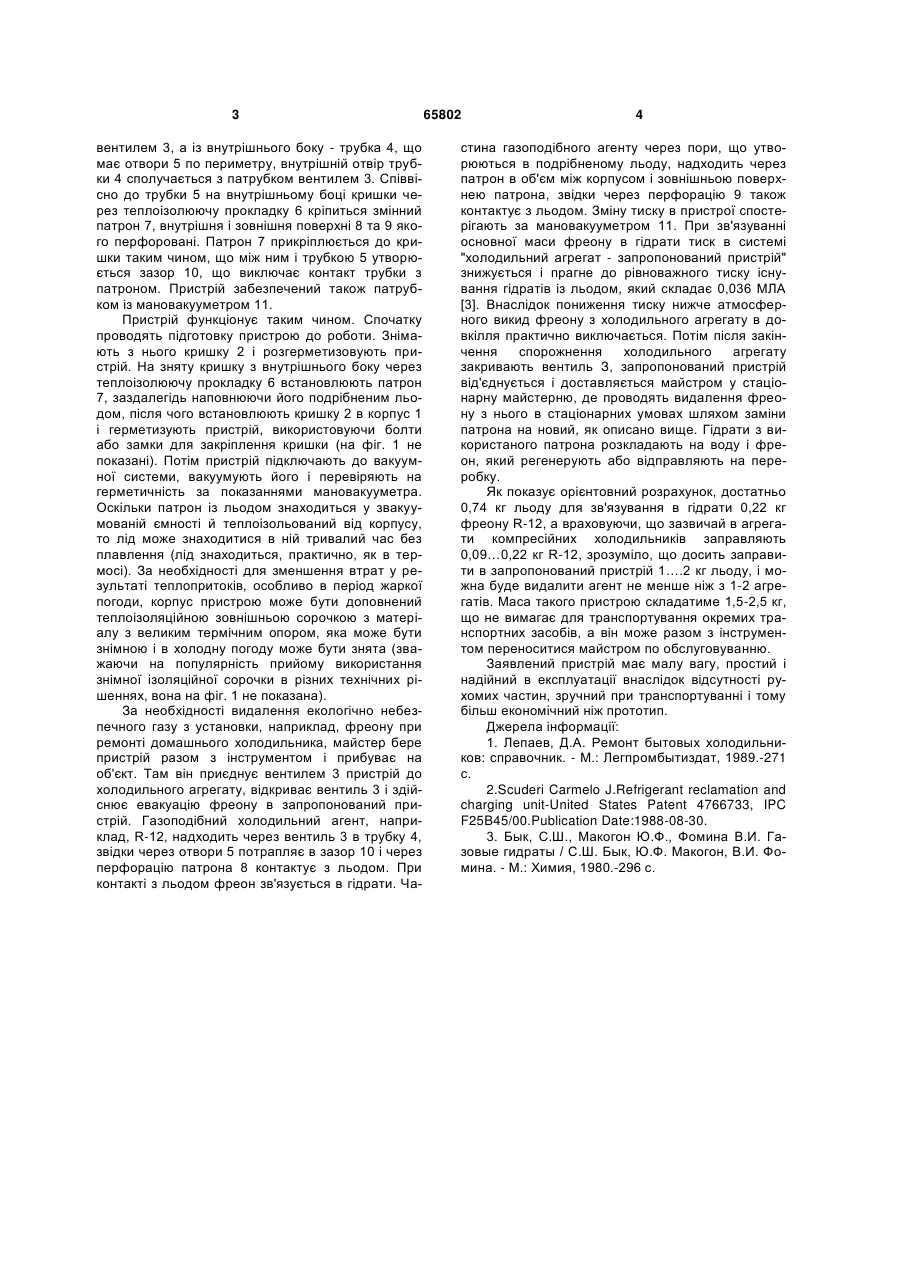

1. Пристрій для запобігання викидам в атмосферу екологічно небезпечних газів, який включає блок для видалення екологічно небезпечного газу з технологічного обладнання і сполучену з ним герметичну ємність для його накопичення та наступного транспортування, який відрізняється 3 вентилем 3, а із внутрішнього боку - трубка 4, що має отвори 5 по периметру, внутрішній отвір трубки 4 сполучається з патрубком вентилем 3. Співвісно до трубки 5 на внутрішньому боці кришки через теплоізолюючу прокладку 6 кріпиться змінний патрон 7, внутрішня і зовнішня поверхні 8 та 9 якого перфоровані. Патрон 7 прикріплюється до кришки таким чином, що між ним і трубкою 5 утворюється зазор 10, що виключає контакт трубки з патроном. Пристрій забезпечений також патрубком із мановакууметром 11. Пристрій функціонує таким чином. Спочатку проводять підготовку пристрою до роботи. Знімають з нього кришку 2 і розгерметизовують пристрій. На зняту кришку з внутрішнього боку через теплоізолюючу прокладку 6 встановлюють патрон 7, заздалегідь наповнюючи його подрібненим льодом, після чого встановлюють кришку 2 в корпус 1 і герметизують пристрій, використовуючи болти або замки для закріплення кришки (на фіг. 1 не показані). Потім пристрій підключають до вакуумної системи, вакуумують його і перевіряють на герметичність за показаннями мановакууметра. Оскільки патрон із льодом знаходиться у звакуумованій ємності й теплоізольований від корпусу, то лід може знаходитися в ній тривалий час без плавлення (лід знаходиться, практично, як в термосі). За необхідності для зменшення втрат у результаті теплопритоків, особливо в період жаркої погоди, корпус пристрою може бути доповнений теплоізоляційною зовнішньою сорочкою з матеріалу з великим термічним опором, яка може бути знімною і в холодну погоду може бути знята (зважаючи на популярність прийому використання знімної ізоляційної сорочки в різних технічних рішеннях, вона на фіг. 1 не показана). За необхідності видалення екологічно небезпечного газу з установки, наприклад, фреону при ремонті домашнього холодильника, майстер бере пристрій разом з інструментом і прибуває на об'єкт. Там він приєднує вентилем 3 пристрій до холодильного агрегату, відкриває вентиль 3 і здійснює евакуацію фреону в запропонований пристрій. Газоподібний холодильний агент, наприклад, R-12, надходить через вентиль 3 в трубку 4, звідки через отвори 5 потрапляє в зазор 10 і через перфорацію патрона 8 контактує з льодом. При контакті з льодом фреон зв'язується в гідрати. Ча 65802 4 стина газоподібного агенту через пори, що утворюються в подрібненому льоду, надходить через патрон в об'єм між корпусом і зовнішньою поверхнею патрона, звідки через перфорацію 9 також контактує з льодом. Зміну тиску в пристрої спостерігають за мановакууметром 11. При зв'язуванні основної маси фреону в гідрати тиск в системі "холодильний агрегат - запропонований пристрій" знижується і прагне до рівноважного тиску існування гідратів із льодом, який складає 0,036 МЛА [3]. Внаслідок пониження тиску нижче атмосферного викид фреону з холодильного агрегату в довкілля практично виключається. Потім після закінчення спорожнення холодильного агрегату закривають вентиль З, запропонований пристрій від'єднується і доставляється майстром у стаціонарну майстерню, де проводять видалення фреону з нього в стаціонарних умовах шляхом заміни патрона на новий, як описано вище. Гідрати з використаного патрона розкладають на воду і фреон, який регенерують або відправляють на переробку. Як показує орієнтовний розрахунок, достатньо 0,74 кг льоду для зв'язування в гідрати 0,22 кг фреону R-12, а враховуючи, що зазвичай в агрегати компресійних холодильників заправляють 0,09…0,22 кг R-12, зрозуміло, що досить заправити в запропонований пристрій 1….2 кг льоду, і можна буде видалити агент не менше ніж з 1-2 агрегатів. Маса такого пристрою складатиме 1,5-2,5 кг, що не вимагає для транспортування окремих транспортних засобів, а він може разом з інструментом переноситися майстром по обслуговуванню. Заявлений пристрій має малу вагу, простий і надійний в експлуатації внаслідок відсутності рухомих частин, зручний при транспортуванні і тому більш економічний ніж прототип. Джерела інформації: 1. Лепаев, Д.А. Ремонт бытовых холодильников: справочник. - М.: Легпромбытиздат, 1989.-271 с. 2.Scuderi Carmelo J.Refrigerant reclamation and charging unit-United States Patent 4766733, IPC F25B45/00.Publication Date:1988-08-30. 3. Бык, С.Ш., Макогон Ю.Ф., Фомина В.И. Газовые гидраты / С.Ш. Бык, Ю.Ф. Макогон, В.И. Фомина. - М.: Химия, 1980.-296 с. 5 Комп’ютерна верстка І. Скворцова 65802 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
