Сполучений пристрій для викиду газів в атмосферу

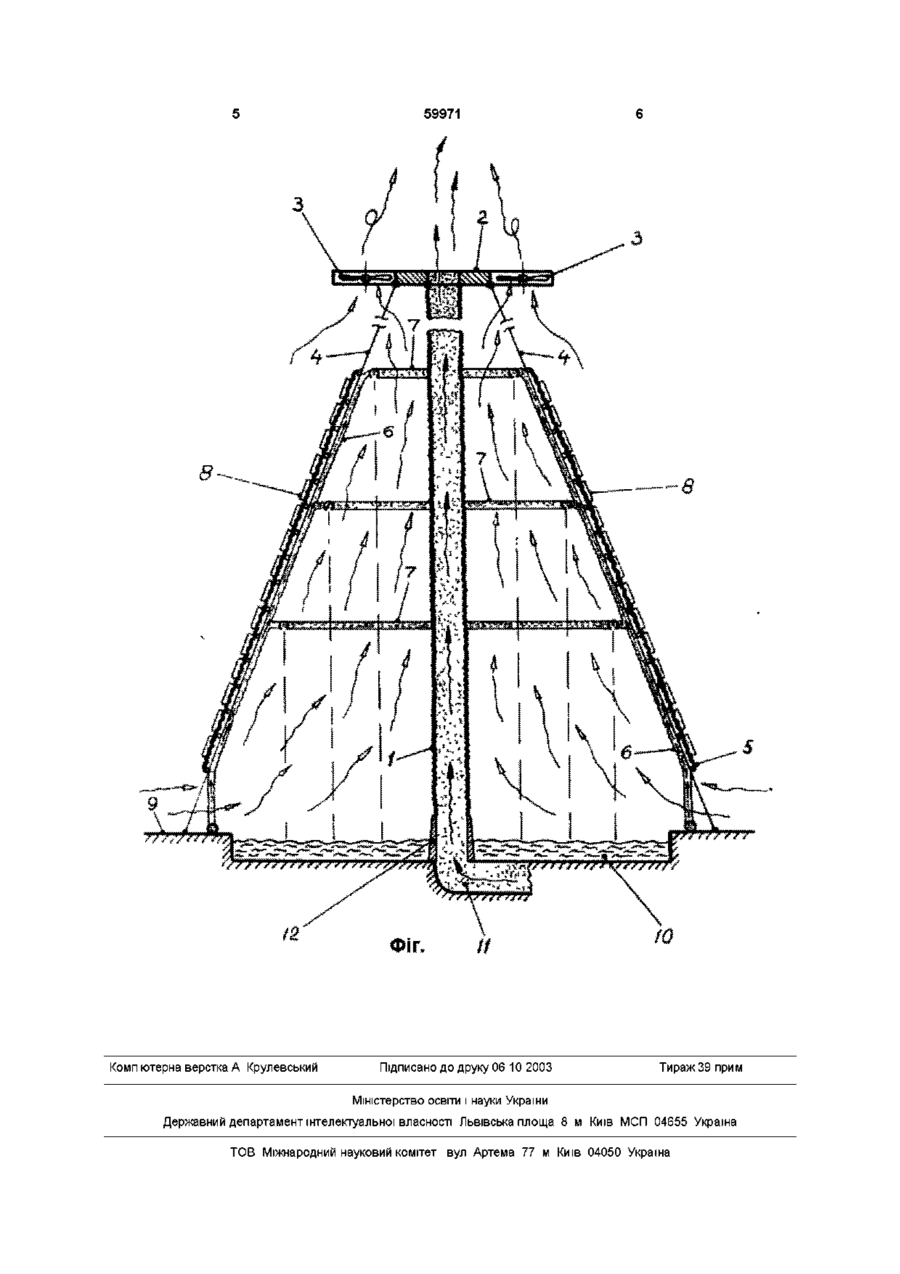

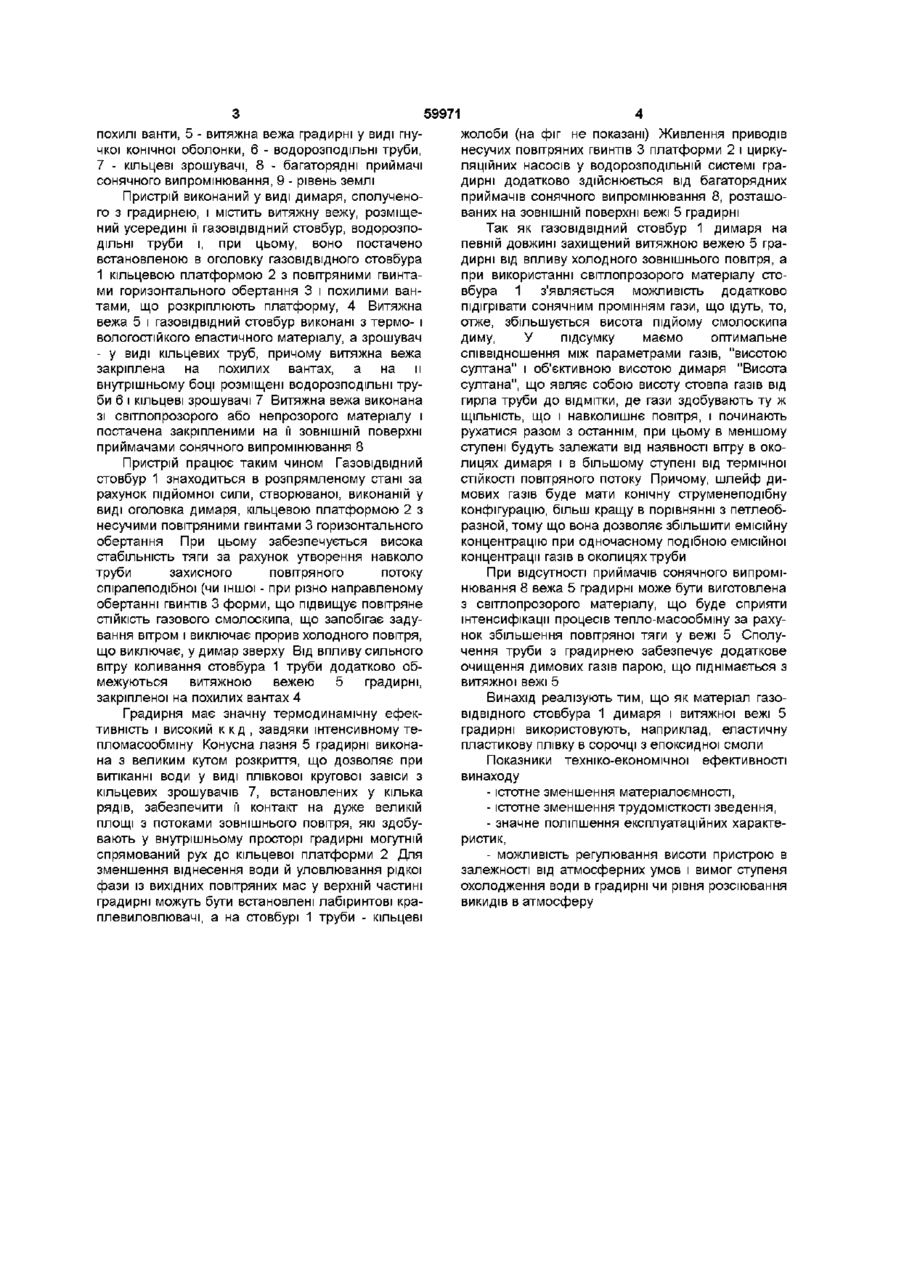

1 Сполучений пристрій для викиду газів в атмосферу, що включає витяжну башту, розташований усередині неї газовідвідний стовбур, водорозподільні труби і зрошувач, який відрізняється тим, що він обладнаний установленою в оголовку газовідвідного стовбура кільцевою платформою з повітряними гвинтами горизонтального обертання Винахід відноситься до теплоенергетики, а саме до пристроїв для викиду газів в атмосферу і баштового охолодження рідини ВІДОМІ димарі у виді оточуючого викидну трубу кільцеподібного концентричного кожуха, через який за допомогою окремого вентилятора продувається повітря (пат Швеції № 223787), гнучкої викидної труби з розпірними кільцями, один кінець якої прикріплений до аеростату (а с СРСР № 819357), встановленого усередині труби спеціального апарата, що здійснює імпульсний вихід газів шляхом періодичного висадження порцій вибухової суміші (пат США № 3693833), який є продовженням витяжної вежі градирні опорного стовбура, при цьому газовідвідний стовбур спирається на центральну колону, встановлену усередині вежі градирні (а с СРСР № 1370211) Недоліки аналогів - неекономічність і неефективність, мала надійність, складність обслуговування в процесі експлуатації, недостатня ДОВГОВІЧНІСТЬ Прототип винаходу - димар, газовідвідний стовбур якого встановлений на ЗОВНІШНІЙ боці градирні, використаний як опора (пат Японії № 501094 за 1970 р) Недоліки прототипу - ті ж, що і в аналогів, і, крім того, первісний вигин стовбура, мала висота і похилими вантами, що розкріплюють платформу, при цьому витяжна башта і газовідвідний стовбур виконані з термо- і вологостійкого еластичного матеріалу, а зрошувач - у вигляді кільцевих труб, причому витяжна башта закріплена на похилих вантах, а на и внутрішній стороні розміщені водорозподільні труби і кільцеві зрошувачі 2 Сполучений пристрій для викиду газів в атмосферу за п 1, який відрізняється тим, що витяжна башта виконана зі світлопрозорого матеріалу 3 Сполучений пристрій для викиду газів в атмосферу за п 1, який відрізняється тим, що витяжна башта виконана з непрозорого матеріалу і обладнана закріпленими на її ЗОВНІШНІЙ поверхні приймачами сонячного випромінювання труби, істотна нестабільність тяги В основу винаходу поставлена задача зниження матеріалоємності і трудомісткості зведення та поліпшення експлуатаційних характеристик, шляхом того, що пристрій для викидів в атмосферу, який містить газовідвідний стовбур з оголовком, сполучений з градирнею, її газовідвідний стовбур виконаний у виді циліндричної гнучкої оболонки, а оголовок - у виді кругової платформи з несучими повітряними гвинтами горизонтального обертання, при цьому платформа розчалена похилими вантами з закріпленою на них витяжною вежею градирні, виконаною у виді усіченого круглого, з великим кутом розкриття, конуса з гнучкої оболонки, на внутрішній стороні якої розміщені водорозподільні труби і кільцеві зрошувачі, а на зовнішньому боці - багаторядні приймачі сонячного випромінювання, причому оболонка градирні розташована на відстані як від рівня землі, так і від платформи Загальна ознака прототипу і винаходу - сполучення димаря з градирнею при відсутності несучого стовбура труби Сутність винаходу пояснюється кресленням на фіг, де показаний вертикальний переріз димаря, а цифрами позначені 1 - газовідвідний стовбур у виді гнучкої циліндричної оболонки, 2 - платформа в оголовку димаря, 3 - несучі повітряні гвинти, 4 ю 59971 похилі ванти, 5 - витяжна вежа градирні у виді гнучкої конічної оболонки, 6 - водорозподільні труби, 7 - кільцеві зрошувачі, 8 - багаторядні приймачі сонячного випромінювання, 9 - рівень землі Пристрій виконаний у виді димаря, сполученого з градирнею, і містить витяжну вежу, розміщений усередині її газовідвідний стовбур, водорозподільні труби і, при цьому, воно постачено встановленою в оголовку газовідвідного стовбура 1 кільцевою платформою 2 з повітряними гвинтами горизонтального обертання 3 і похилими вантами, що розкріплюють платформу, 4 Витяжна вежа 5 і газовідвідний стовбур виконані з термо- і вологостійкого еластичного матеріалу, а зрошувач - у виді кільцевих труб, причому витяжна вежа закріплена на похилих вантах, а на и внутрішньому боці розміщені водорозподільні труби 6 і кільцеві зрошувачі 7 Витяжна вежа виконана зі світлопрозорого або непрозорого матеріалу і постачена закріпленими на її ЗОВНІШНІЙ поверхні приймачами сонячного випромінювання 8 Пристрій працює таким чином Газовідвідний стовбур 1 знаходиться в розпрямленому стані за рахунок підйомної сили, створюваної, виконаній у виді оголовка димаря, кільцевою платформою 2 з несучими повітряними гвинтами 3 горизонтального обертання При цьому забезпечується висока стабільність тяги за рахунок утворення навколо труби захисного повітряного потоку спіралеподібної (чи іншої - при різно направленому обертанні гвинтів 3 форми, що підвищує повітряне СТІЙКІСТЬ газового смолоскипа, що запобігає задування вітром і виключає прорив холодного повітря, що виключає, у димар зверху Від впливу сильного вітру коливання стовбура 1 труби додатково обмежуються витяжною вежею 5 градирні, закріпленої на похилих вантах 4 Градирня має значну термодинамічну ефективність і високий к к д , завдяки інтенсивному тепломасообміну Конусна лазня 5 градирні виконана з великим кутом розкриття, що дозволяє при витіканні води у виді плівкової кругової завіси з кільцевих зрошувачів 7, встановлених у кілька рядів, забезпечити її контакт на дуже великій площі з потоками зовнішнього повітря, які здобувають у внутрішньому просторі градирні могутній спрямований рух до кільцевої платформи 2 Для зменшення віднесення води й уловлювання рідкої фази із вихідних повітряних мас у верхній частині градирні можуть бути встановлені лабіринтові краплевиловлювачі, а на стовбурі 1 труби - кільцеві жолоби (на фіг не показані) Живлення приводів несучих повітряних гвинтів 3 платформи 2 і циркуляційних насосів у водорозподільній системі градирні додатково здійснюється від багаторядних приймачів сонячного випромінювання 8, розташованих на ЗОВНІШНІЙ поверхні вежі 5 градирні Так як газовідвідний стовбур 1 димаря на певній довжині захищений витяжною вежею 5 градирні від впливу холодного зовнішнього повітря, а при використанні світлопрозорого матеріалу стовбура 1 з'являється можливість додатково підігрівати сонячним промінням гази, що ідуть, то, отже, збільшується висота підйому смолоскипа диму, У підсумку маємо оптимальне співвідношення між параметрами газів, "висотою султана" і об'єктивною висотою димаря "Висота султана", що являє собою висоту стовпа газів від гирла труби до ВІДМІТКИ, де гази здобувають ту ж ЩІЛЬНІСТЬ, що і навколишнє повітря, і починають рухатися разом з останнім, при цьому в меншому ступені будуть залежати від наявності вітру в околицях димаря і в більшому ступені від термічної СТІЙКОСТІ повітряного потоку Причому, шлейф димових газів буде мати конічну струменеподібну конфігурацію, більш кращу в порівнянні з петлеобразной, тому що вона дозволяє збільшити емісійну концентрацію при одночасному подібною емісійної концентрації газів в околицях труби При відсутності приймачів сонячного випромінювання 8 вежа 5 градирні може бути виготовлена з світлопрозорого матеріалу, що буде сприяти інтенсифікації процесів тепло-масообміну за рахунок збільшення повітряної тяги у вежі 5 Сполучення труби з градирнею забезпечує додаткове очищення димових газів парою, що піднімається з витяжної вежі 5 Винахід реалізують тим, що як матеріал газовідвідного стовбура 1 димаря і витяжної вежі 5 градирні використовують, наприклад, еластичну пластикову плівку в сорочці з епоксидної смоли Показники техніко-економічної ефективності винаходу - істотне зменшення матеріалоємності, - істотне зменшення трудомісткості зведення, - значне поліпшення експлуатаційних характеристик, - можливість регулювання висоти пристрою в залежності від атмосферних умов і вимог ступеня охолодження води в градирні чи рівня розсіювання викидів в атмосферу 59971 Комп ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
