Спосіб іскробезпечного енергоживлення навантажень постійного струму з напругою живлення різних рівнів і система для його здійснення

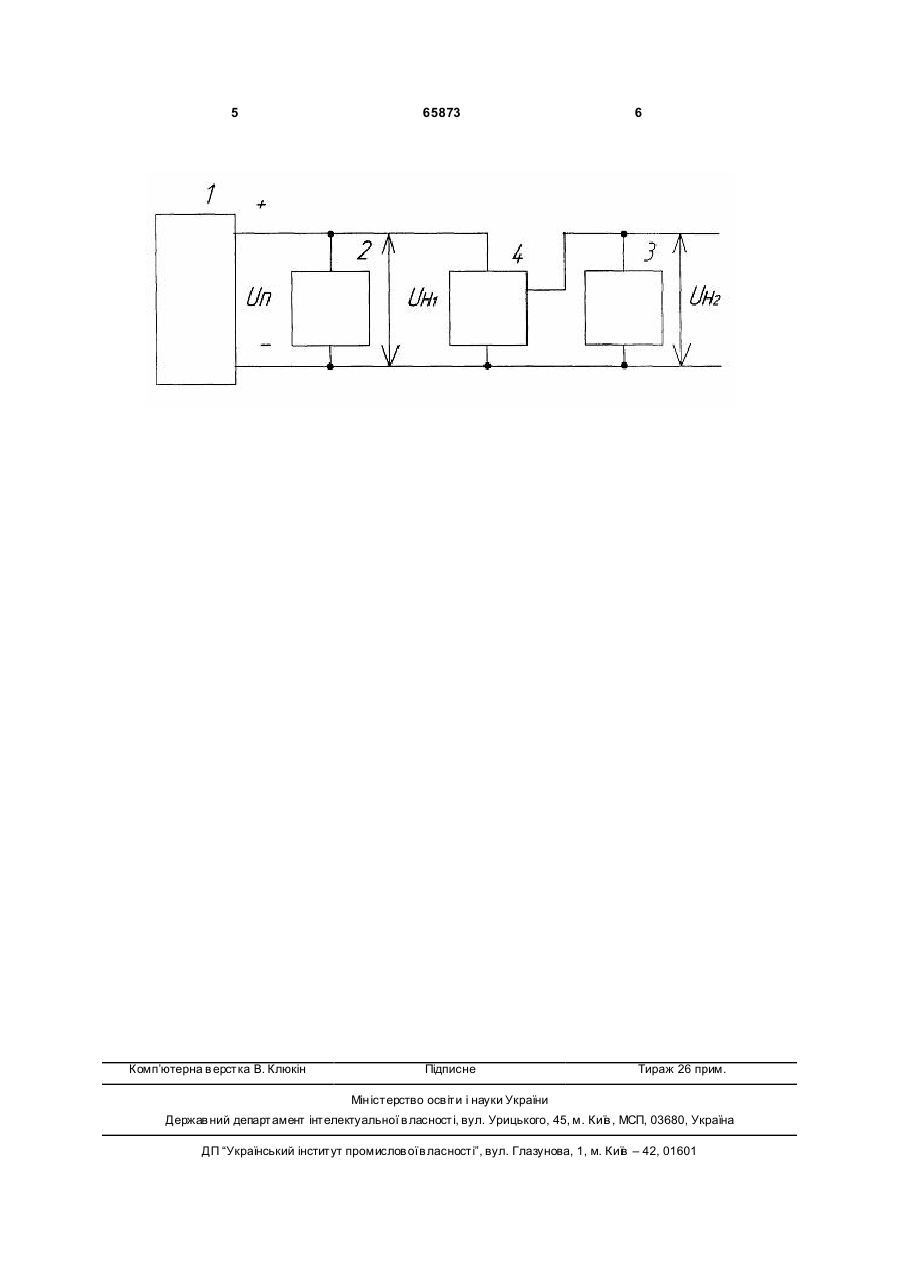

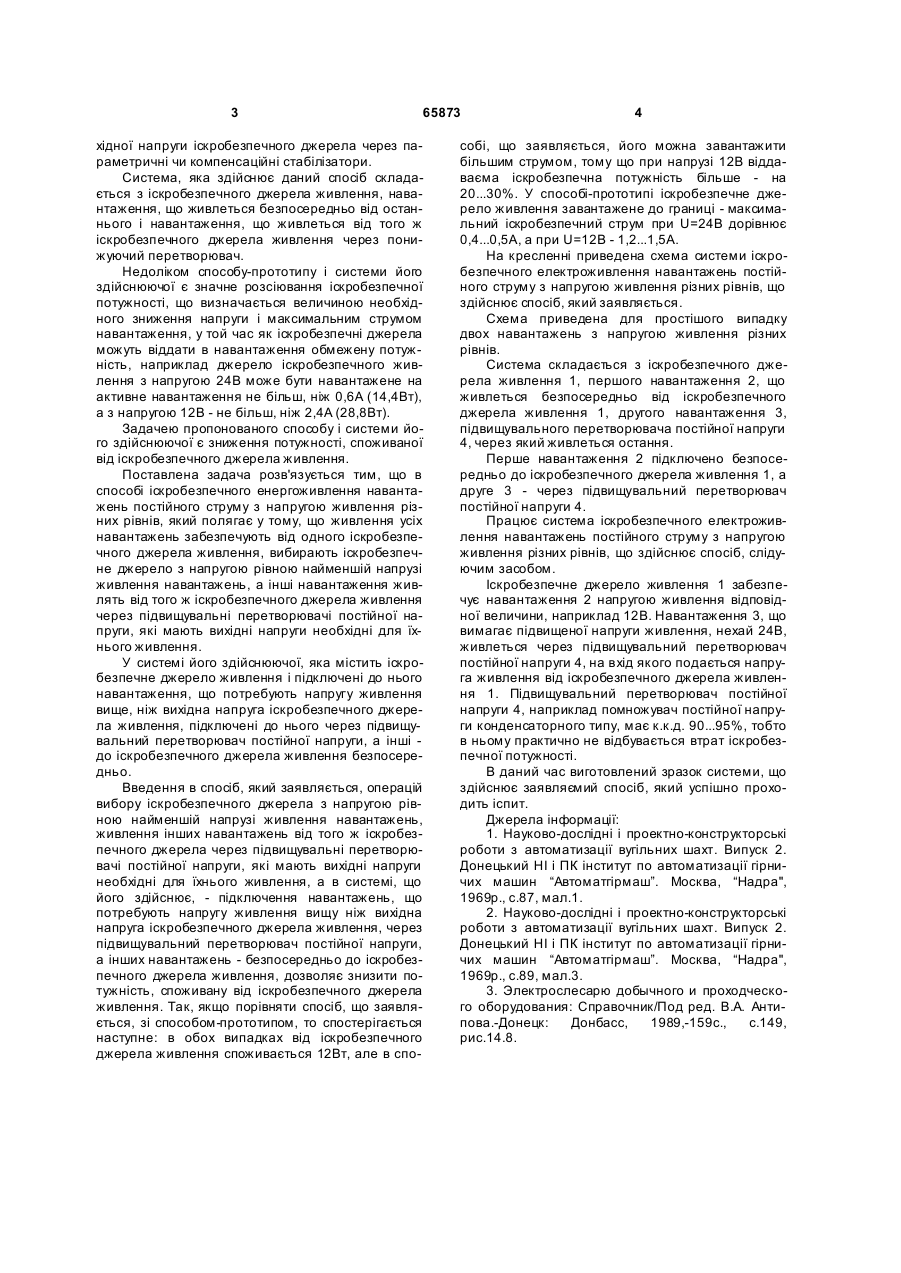

1. Спосіб іскробезпечного енергоживлення навантажень постійного струму з напругою живлення різних рівнів, який полягає у тому, що живлення всіх навантажень забезпечують від одного C2 1 3 65873 хідної напруги іскробезпечного джерела через параметричні чи компенсаційні стабілізатори. Система, яка здійснює даний спосіб складається з іскробезпечного джерела живлення, навантаження, що живлеться безпосередньо від останнього і навантаження, що живлеться від того ж іскробезпечного джерела живлення через понижуючий перетворювач. Недоліком способу-прототипу і системи його здійснюючої є значне розсіювання іскробезпечної потужності, що визначається величиною необхідного зниження напруги і максимальним струмом навантаження, у той час як іскробезпечні джерела можуть віддати в навантаження обмежену потужність, наприклад джерело іскробезпечного живлення з напругою 24В може бути навантажене на активне навантаження не більш, ніж 0,6А (14,4Вт), а з напругою 12В - не більш, ніж 2,4А (28,8Вт). Задачею пропонованого способу і системи його здійснюючої є зниження потужності, споживаної від іскробезпечного джерела живлення. Поставлена задача розв'язується тим, що в способі іскробезпечного енергоживлення навантажень постійного струму з напругою живлення різних рівнів, який полягає у тому, що живлення усіх навантажень забезпечують від одного іскробезпечного джерела живлення, вибирають іскробезпечне джерело з напругою рівною найменшій напрузі живлення навантажень, а інші навантаження живлять від того ж іскробезпечного джерела живлення через підвищувальні перетворювачі постійної напруги, які мають вихідні напруги необхідні для їхнього живлення. У системі його здійснюючої, яка містить іскробезпечне джерело живлення і підключені до нього навантаження, що потребують напругу живлення вище, ніж вихідна напруга іскробезпечного джерела живлення, підключені до нього через підвищувальний перетворювач постійної напруги, а інші до іскробезпечного джерела живлення безпосередньо. Введення в спосіб, який заявляється, операцій вибору іскробезпечного джерела з напругою рівною найменшій напрузі живлення навантажень, живлення інших навантажень від того ж іскробезпечного джерела через підвищувальні перетворювачі постійної напруги, які мають вихідні напруги необхідні для їхнього живлення, а в системі, що його здійснює, - підключення навантажень, що потребують напругу живлення вищу ніж вихідна напруга іскробезпечного джерела живлення, через підвищувальний перетворювач постійної напруги, а інших навантажень - безпосередньо до іскробезпечного джерела живлення, дозволяє знизити потужність, споживану від іскробезпечного джерела живлення. Так, якщо порівняти спосіб, що заявляється, зі способом-прототипом, то спостерігається наступне: в обох випадках від іскробезпечного джерела живлення споживається 12Вт, але в спо 4 собі, що заявляється, його можна завантажити більшим струмом, тому що при напрузі 12В віддаваєма іскробезпечна потужність більше - на 20...30%. У способі-прототипі іскробезпечне джерело живлення завантажене до границі - максимальний іскробезпечний струм при U=24B дорівнює 0,4...0,5А, а при U=12B - 1,2...1,5A. На кресленні приведена схема системи іскробезпечного електроживлення навантажень постійного струму з напругою живлення різних рівнів, що здійснює спосіб, який заявляється. Схема приведена для простішого випадку двох навантажень з напругою живлення різних рівнів. Система складається з іскробезпечного джерела живлення 1, першого навантаження 2, що живлеться безпосередньо від іскробезпечного джерела живлення 1, другого навантаження 3, підвищувального перетворювача постійної напруги 4, через який живлеться остання. Перше навантаження 2 підключено безпосередньо до іскробезпечного джерела живлення 1, а друге 3 - через підвищувальний перетворювач постійної напруги 4. Працює система іскробезпечного електроживлення навантажень постійного струму з напругою живлення різних рівнів, що здійснює спосіб, слідуючим засобом. Іскробезпечне джерело живлення 1 забезпечує навантаження 2 напругою живлення відповідної величини, наприклад 12В. Навантаження 3, що вимагає підвищеної напруги живлення, нехай 24В, живлеться через підвищувальний перетворювач постійної напруги 4, на вхід якого подається напруга живлення від іскробезпечного джерела живлення 1. Підвищувальний перетворювач постійної напруги 4, наприклад помножувач постійної напруги конденсаторного типу, має к.к.д. 90...95%, тобто в ньому практично не відбувається втрат іскробезпечної потужності. В даний час виготовлений зразок системи, що здійснює заявляємий спосіб, який успішно проходить іспит. Джерела інформації: 1. Науково-дослідні і проектно-конструкторські роботи з автоматизації вугільних шахт. Випуск 2. Донецький НІ і ПК інститут по автоматизації гірничих машин “Автоматгірмаш”. Москва, “Надра", 1969р., с.87, мал.1. 2. Науково-дослідні і проектно-конструкторські роботи з автоматизації вугільних шахт. Випуск 2. Донецький НІ і ПК інститут по автоматизації гірничих машин “Автоматгірмаш”. Москва, “Надра", 1969р., с.89, мал.3. 3. Электрослесарю добычного и проходческого оборудования: Справочник/Под ред. В.А. Антипова.-Донецк: Донбасс, 1989,-159с., с.149, рис.14.8. 5 Комп’ютерна в ерстка В. Клюкін 65873 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
