Трубчастий мембранний елемент
Номер патенту: 40831
Опубліковано: 27.04.2009
Автори: Лобач Вікторія Вікторівна, Мікульонок Ігор Олегович, Рябцев Генадій Леонідович, Квасюк Ірина Володимирівна
Формула / Реферат
Трубчастий мембранний елемент, що містить полімерну трубку з каналом для проходження розділюваної рідкої суміші, який відрізняється тим, що всередині стінки полімерної трубки розміщені прямолінійні дроти, виконані з матеріалу з високим питомим електричним опором і можливістю приєднання до джерела електричного струму.
Текст

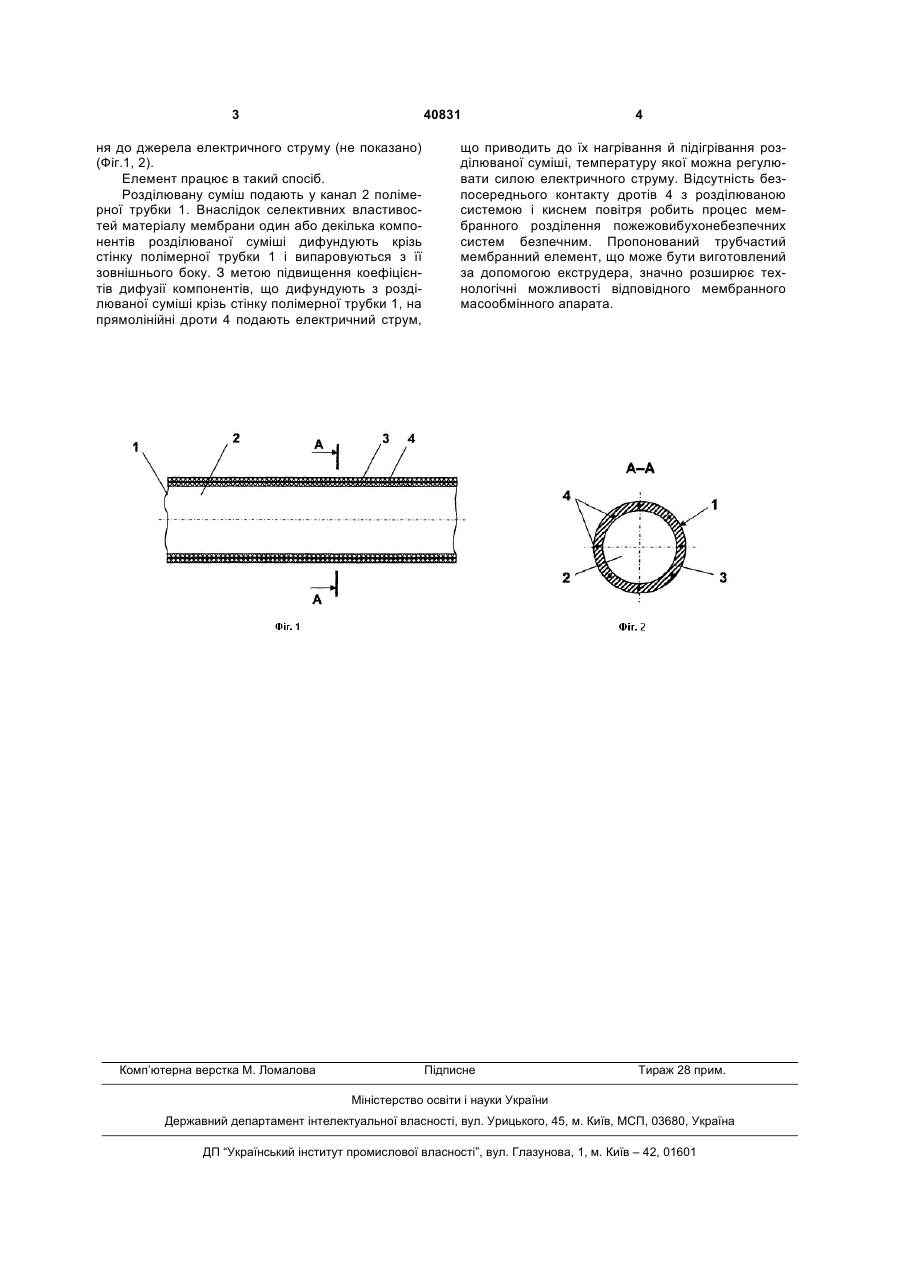

Трубчастий мембранний елемент, що містить полімерну трубку з каналом для проходження розділюваної рідкої суміші, який відрізняється тим, що всередині стінки полімерної трубки розміщені прямолінійні дроти, виконані з матеріалу з високим питомим електричним опором і можливістю приєднання до джерела електричного струму. (19) (21) u200813843 (22) 01.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КВАСЮК ІРИНА ВОЛОДИМИРІВНА, UA, ЛОБАЧ ВІКТОРІЯ ВІКТОРІВНА, UA, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA, РЯБЦЕВ ГЕНАДІЙ ЛЕОНІДОВИЧ, UA 3 40831 ня до джерела електричного струму (не показано) (Фіг.1, 2). Елемент працює в такий спосіб. Розділювану суміш подають у канал 2 полімерної трубки 1. Внаслідок селективних властивостей матеріалу мембрани один або декілька компонентів розділюваної суміші дифундують крізь стінку полімерної трубки 1 і випаровуються з її зовнішнього боку. З метою підвищення коефіцієнтів дифузії компонентів, що дифундують з розділюваної суміші крізь стінку полімерної трубки 1, на прямолінійні дроти 4 подають електричний струм, Комп’ютерна верстка М. Ломалова 4 що приводить до їх нагрівання й підігрівання розділюваної суміші, температуру якої можна регулювати силою електричного струму. Відсутність безпосереднього контакту дротів 4 з розділюваною системою і киснем повітря робить процес мембранного розділення пожежовибухонебезпечних систем безпечним. Пропонований трубчастий мембранний елемент, що може бути виготовлений за допомогою екструдера, значно розширює технологічні можливості відповідного мембранного масообмінного апарата. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular membrane element
Автори англійськоюKvasiuk Iryna Volodymyrivna, Lobach Viktoria Viktorivna, Mikulionok Ihor Olehovych, Riabtsev Hennadii Leonidovych
Назва патенту російськоюТрубчатый мембранный элемент
Автори російськоюКвасюк Ирина Владимировна, Лобач Виктория Викторовна, Микуленок Игорь Олегович, Рябцев Геннадий Леонидович
МПК / Мітки
МПК: B01D 63/06
Мітки: елемент, мембранний, трубчастий
