Пристрій для розрахунку з покупцями

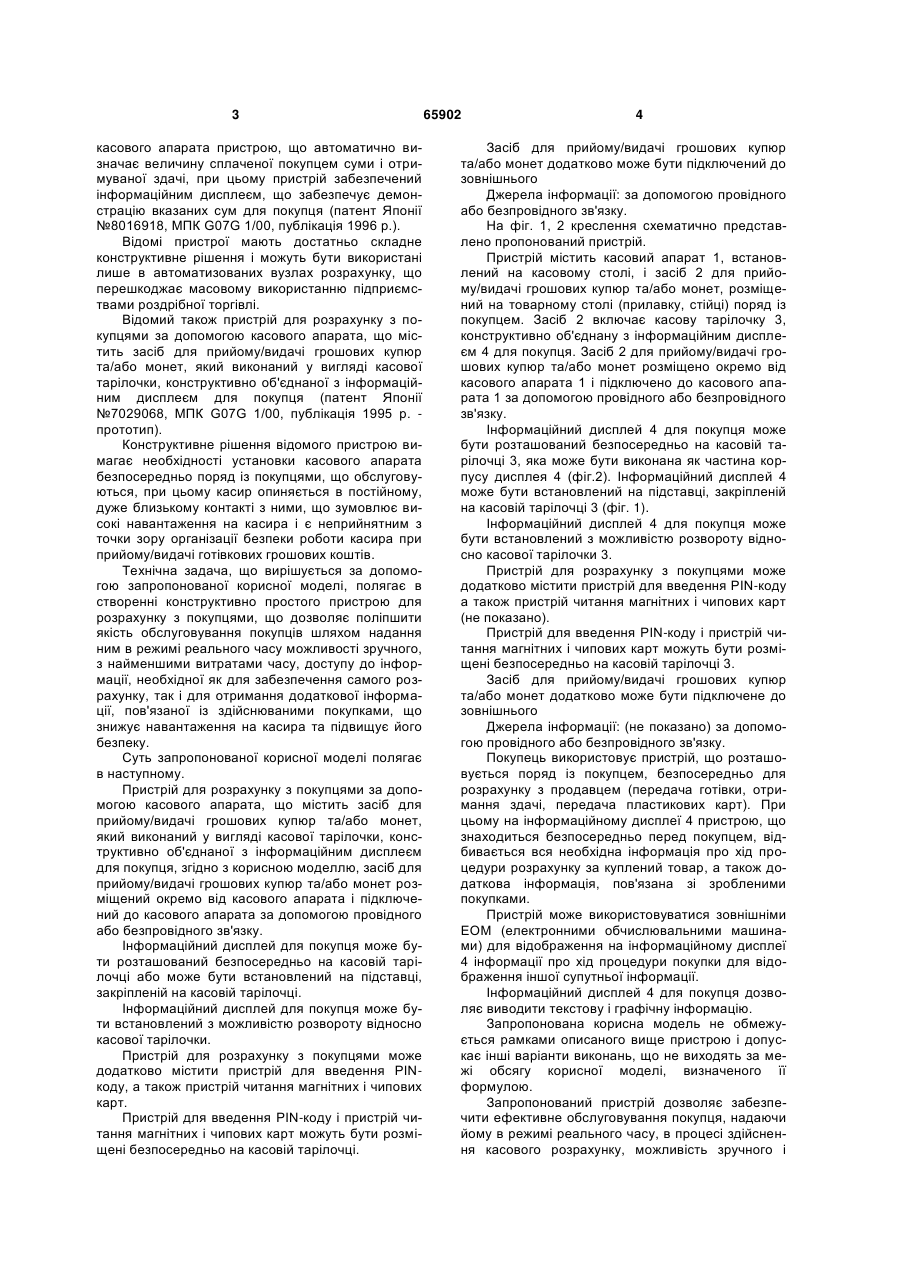

1. Пристрій для розрахунку з покупцями за допомогою касового апарата, що містить засіб для прийому/видачі грошових купюр та/або монет, який виконаний у вигляді касової тарілочки, конструктивно об'єднаної з інформаційним дисплеєм для покупця, який відрізняється тим, що засіб для прийому/видачі грошових купюр і монет розміщений окремо від касового апарата і підключений до касового апарата за допомогою провідного або безпровідного зв'язку. 2. Пристрій за п. 1, який відрізняється тим, що інформаційний дисплей для покупця розташований безпосередньо на касовій тарілочці. U 2 (13) 1 3 касового апарата пристрою, що автоматично визначає величину сплаченої покупцем суми і отримуваної здачі, при цьому пристрій забезпечений інформаційним дисплеєм, що забезпечує демонстрацію вказаних сум для покупця (патент Японії №8016918, МПК G07G 1/00, публікація 1996 p.). Відомі пристрої мають достатньо складне конструктивне рішення і можуть бути використані лише в автоматизованих вузлах розрахунку, що перешкоджає масовому використанню підприємствами роздрібної торгівлі. Відомий також пристрій для розрахунку з покупцями за допомогою касового апарата, що містить засіб для прийому/видачі грошових купюр та/або монет, який виконаний у вигляді касової тарілочки, конструктивно об'єднаної з інформаційним дисплеєм для покупця (патент Японії №7029068, МПК G07G 1/00, публікація 1995 р. прототип). Конструктивне рішення відомого пристрою вимагає необхідності установки касового апарата безпосередньо поряд із покупцями, що обслуговуються, при цьому касир опиняється в постійному, дуже близькому контакті з ними, що зумовлює високі навантаження на касира і є неприйнятним з точки зору організації безпеки роботи касира при прийому/видачі готівкових грошових коштів. Технічна задача, що вирішується за допомогою запропонованої корисної моделі, полягає в створенні конструктивно простого пристрою для розрахунку з покупцями, що дозволяє поліпшити якість обслуговування покупців шляхом надання ним в режимі реального часу можливості зручного, з найменшими витратами часу, доступу до інформації, необхідної як для забезпечення самого розрахунку, так і для отримання додаткової інформації, пов'язаної із здійснюваними покупками, що знижує навантаження на касира та підвищує його безпеку. Суть запропонованої корисної моделі полягає в наступному. Пристрій для розрахунку з покупцями за допомогою касового апарата, що містить засіб для прийому/видачі грошових купюр та/або монет, який виконаний у вигляді касової тарілочки, конструктивно об'єднаної з інформаційним дисплеєм для покупця, згідно з корисною моделлю, засіб для прийому/видачі грошових купюр та/або монет розміщений окремо від касового апарата і підключений до касового апарата за допомогою провідного або безпровідного зв'язку. Інформаційний дисплей для покупця може бути розташований безпосередньо на касовій тарілочці або може бути встановлений на підставці, закріпленій на касовій тарілочці. Інформаційний дисплей для покупця може бути встановлений з можливістю розвороту відносно касової тарілочки. Пристрій для розрахунку з покупцями може додатково містити пристрій для введення PINкоду, а також пристрій читання магнітних і чипових карт. Пристрій для введення PIN-коду і пристрій читання магнітних і чипових карт можуть бути розміщені безпосередньо на касовій тарілочці. 65902 4 Засіб для прийому/видачі грошових купюр та/або монет додатково може бути підключений до зовнішнього Джерела інформації: за допомогою провідного або безпровідного зв'язку. На фіг. 1, 2 креслення схематично представлено пропонований пристрій. Пристрій містить касовий апарат 1, встановлений на касовому столі, і засіб 2 для прийому/видачі грошових купюр та/або монет, розміщений на товарному столі (прилавку, стійці) поряд із покупцем. Засіб 2 включає касову тарілочку 3, конструктивно об'єднану з інформаційним дисплеєм 4 для покупця. Засіб 2 для прийому/видачі грошових купюр та/або монет розміщено окремо від касового апарата 1 і підключено до касового апарата 1 за допомогою провідного або безпровідного зв'язку. Інформаційний дисплей 4 для покупця може бути розташований безпосередньо на касовій тарілочці 3, яка може бути виконана як частина корпусу дисплея 4 (фіг.2). Інформаційний дисплей 4 може бути встановлений на підставці, закріпленій на касовій тарілочці 3 (фіг. 1). Інформаційний дисплей 4 для покупця може бути встановлений з можливістю розвороту відносно касової тарілочки 3. Пристрій для розрахунку з покупцями може додатковомістити пристрій для введення PIN-коду а також пристрій читання магнітних і чипових карт (не показано). Пристрій для введення PIN-коду і пристрій читання магнітних і чипових карт можуть бути розміщені безпосередньо на касовій тарілочці 3. Засіб для прийому/видачі грошових купюр та/або монет додатково може бути підключене до зовнішнього Джерела інформації: (не показано) за допомогою провідного або безпровідного зв'язку. Покупець використовує пристрій, що розташовується поряд із покупцем, безпосередньо для розрахунку з продавцем (передача готівки, отримання здачі, передача пластикових карт). При цьому на інформаційному дисплеї 4 пристрою, що знаходиться безпосередньо перед покупцем, відбивається вся необхідна інформація про хід процедури розрахунку за куплений товар, а також додаткова інформація, пов'язана зі зробленими покупками. Пристрій може використовуватися зовнішніми ЕОМ (електронними обчислювальними машинами) для відображення на інформаційному дисплеї 4 інформації про хід процедури покупки для відображення іншої супутньої інформації. Інформаційний дисплей 4 для покупця дозволяє виводити текстову і графічну інформацію. Запропонована корисна модель не обмежується рамками описаного вище пристрою і допускає інші варіанти виконань, що не виходять за межі обсягу корисної моделі, визначеного її формулою. Запропонований пристрій дозволяє забезпечити ефективне обслуговування покупця, надаючи йому в режимі реального часу, в процесі здійснення касового розрахунку, можливість зручного і 5 оперативного, з найменшими витратами часу, доступу до інформації, необхідної як для забезпечення розрахунку, так і для отримання додаткової Комп’ютерна верстка Л. Купенко 65902 6 інформації, пов'язаної із здійснюваними зробленими покупками. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
