Зернистий фільтр з рухомим фільтрувальним шаром

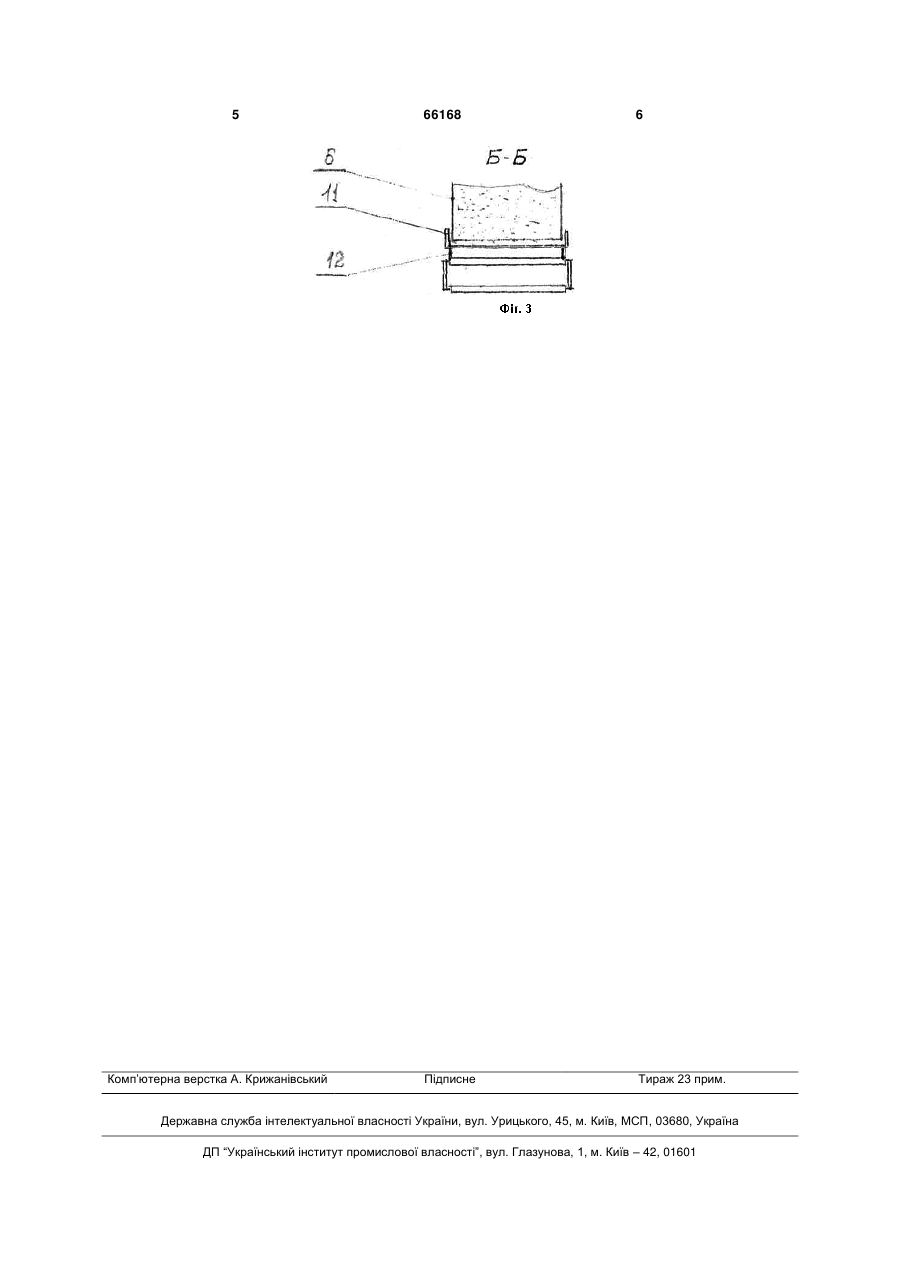

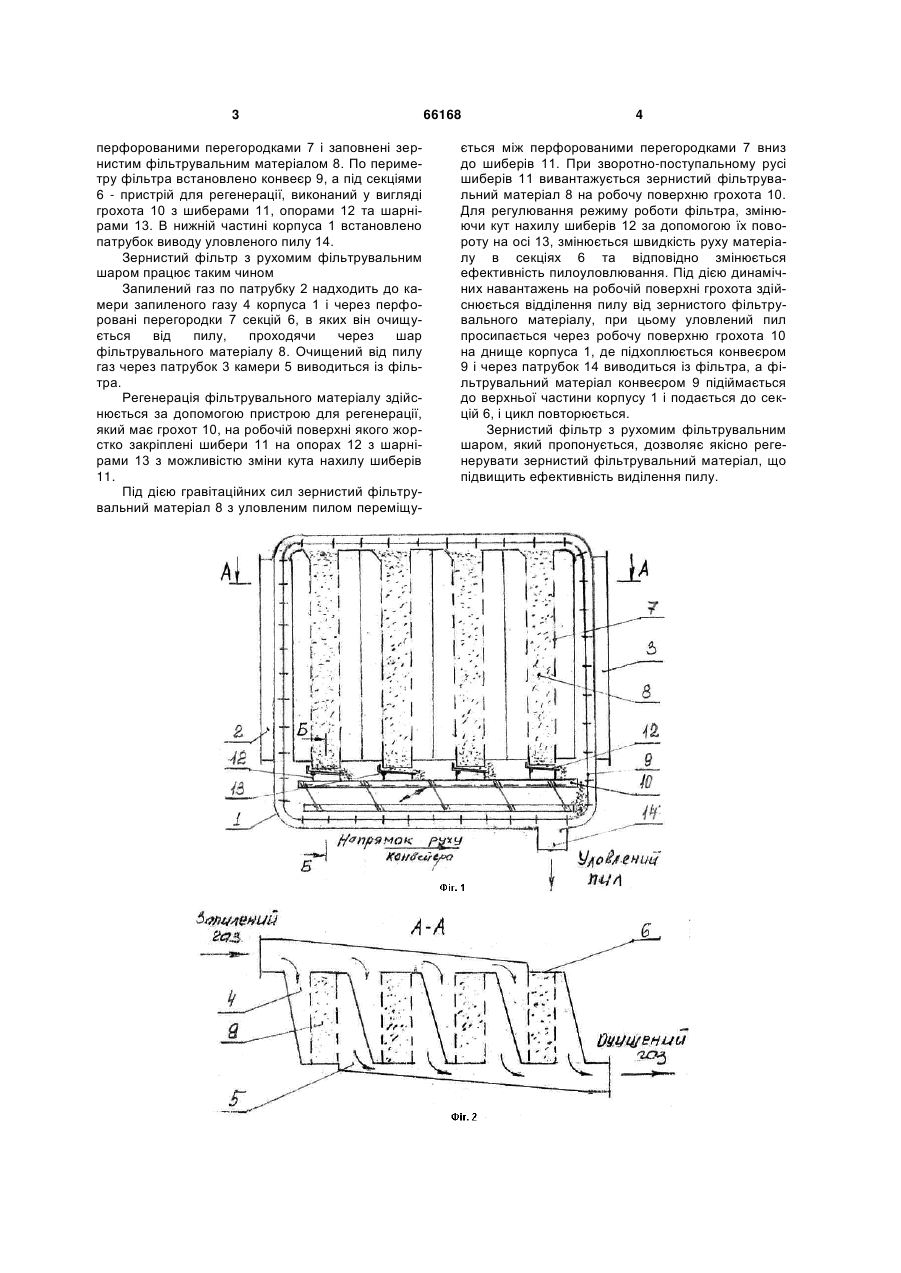

Зернистий фільтр з рухомим фільтрувальним шаром, який містить корпус з камерами запиленого та очищеного газів, фільтруючі секції, обмежені перфорованими перегородками та заповнені зернистим фільтрувальним матеріалом, конвеєр, розташований по периферії фільтра, та пристрій для регенерації, який відрізняється тим, що пристрій для регенерації виконано у вигляді грохота з шиберами, встановленими на грохоті під кожною секцією з можливістю змінювання кута їх нахилу. (19) (21) u201107068 (22) 06.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ТЕТЕРИН СТАНІСЛАВ ВАСИЛЬОВИЧ, БЕРЛІН АДОЛЬФ МАТУСОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ ДП "УКРНДІВУГЛЕЗБАГАЧЕННЯ" 3 перфорованими перегородками 7 і заповнені зернистим фільтрувальним матеріалом 8. По периметру фільтра встановлено конвеєр 9, а під секціями 6 - пристрій для регенерації, виконаний у вигляді грохота 10 з шиберами 11, опорами 12 та шарнірами 13. В нижній частині корпуса 1 встановлено патрубок виводу уловленого пилу 14. Зернистий фільтр з рухомим фільтрувальним шаром працює таким чином Запилений газ по патрубку 2 надходить до камери запиленого газу 4 корпуса 1 і через перфоровані перегородки 7 секцій 6, в яких він очищується від пилу, проходячи через шар фільтрувального матеріалу 8. Очищений від пилу газ через патрубок 3 камери 5 виводиться із фільтра. Регенерація фільтрувального матеріалу здійснюється за допомогою пристрою для регенерації, який має грохот 10, на робочій поверхні якого жорстко закріплені шибери 11 на опорах 12 з шарнірами 13 з можливістю зміни кута нахилу шиберів 11. Під дією гравітаційних сил зернистий фільтрувальний матеріал 8 з уловленим пилом переміщу 66168 4 ється між перфорованими перегородками 7 вниз до шиберів 11. При зворотно-поступальному русі шиберів 11 вивантажується зернистий фільтрувальний матеріал 8 на робочу поверхню грохота 10. Для регулювання режиму роботи фільтра, змінюючи кут нахилу шиберів 12 за допомогою їх повороту на осі 13, змінюється швидкість руху матеріалу в секціях 6 та відповідно змінюється ефективність пилоуловлювання. Під дією динамічних навантажень на робочій поверхні грохота здійснюється відділення пилу від зернистого фільтрувального матеріалу, при цьому уловлений пил просипається через робочу поверхню грохота 10 на днище корпуса 1, де підхоплюється конвеєром 9 і через патрубок 14 виводиться із фільтра, а фільтрувальний матеріал конвеєром 9 підіймається до верхньої частини корпусу 1 і подається до секцій 6, і цикл повторюється. Зернистий фільтр з рухомим фільтрувальним шаром, який пропонується, дозволяє якісно регенерувати зернистий фільтрувальний матеріал, що підвищить ефективність виділення пилу. 5 Комп’ютерна верстка А. Крижанівський 66168 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
