Екранована броня

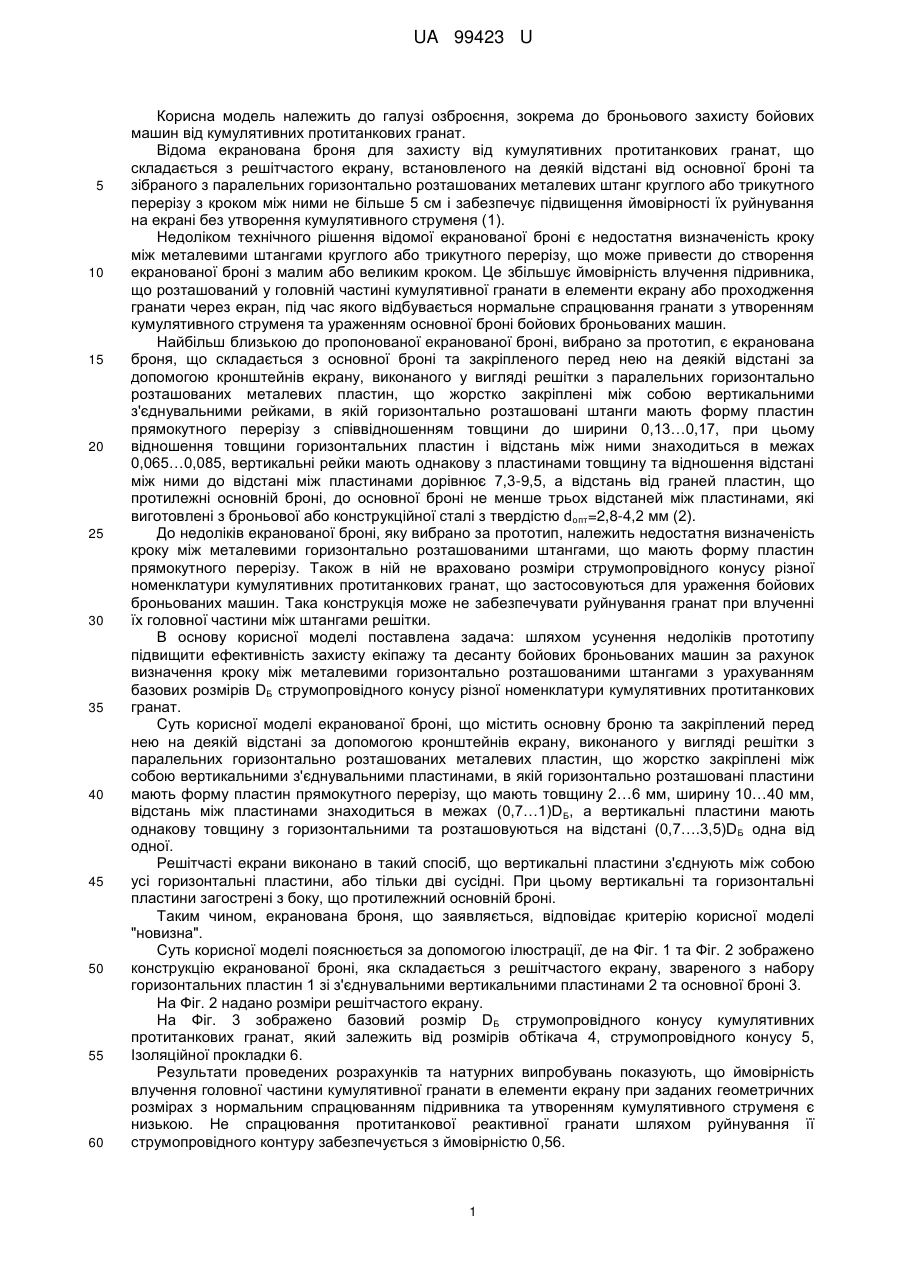

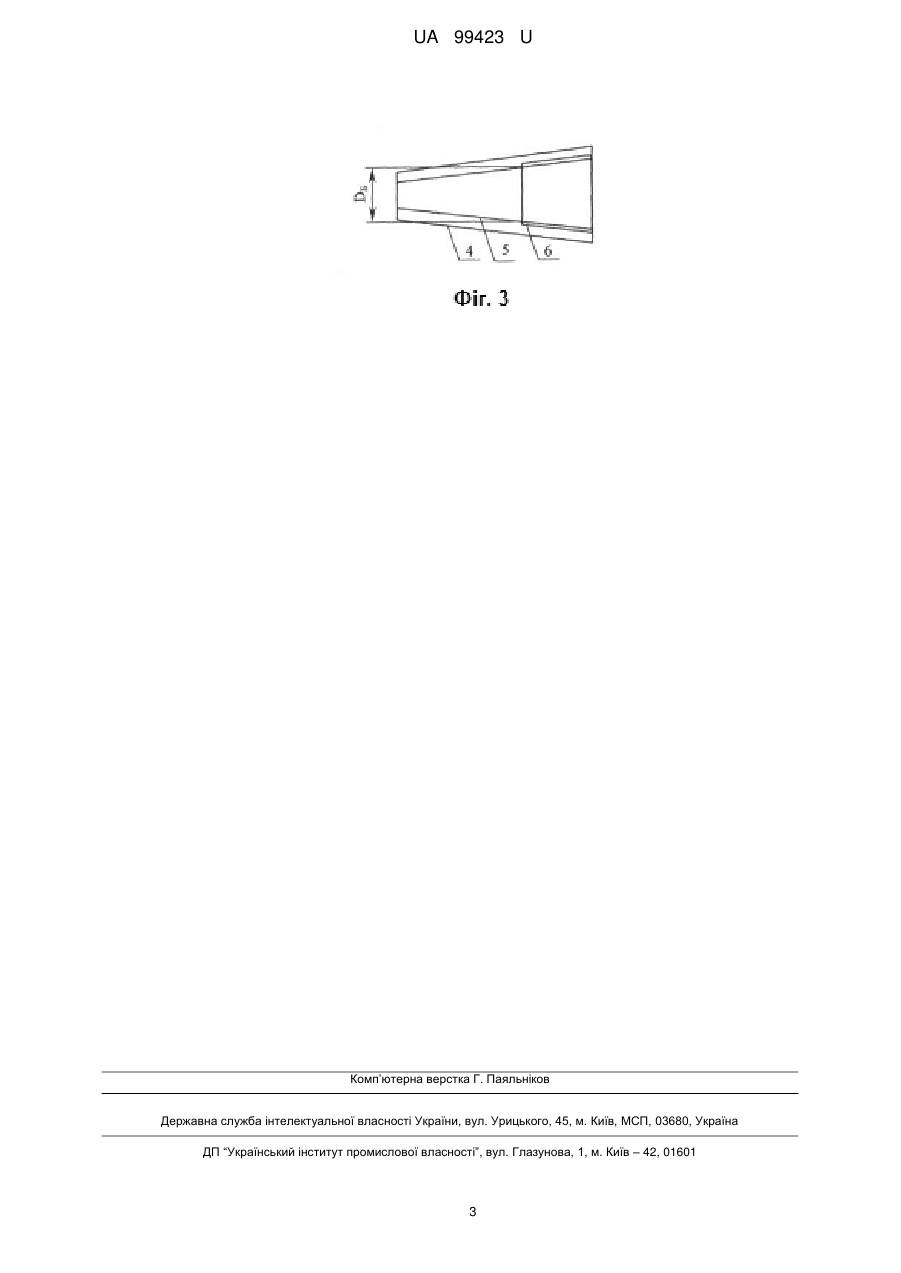

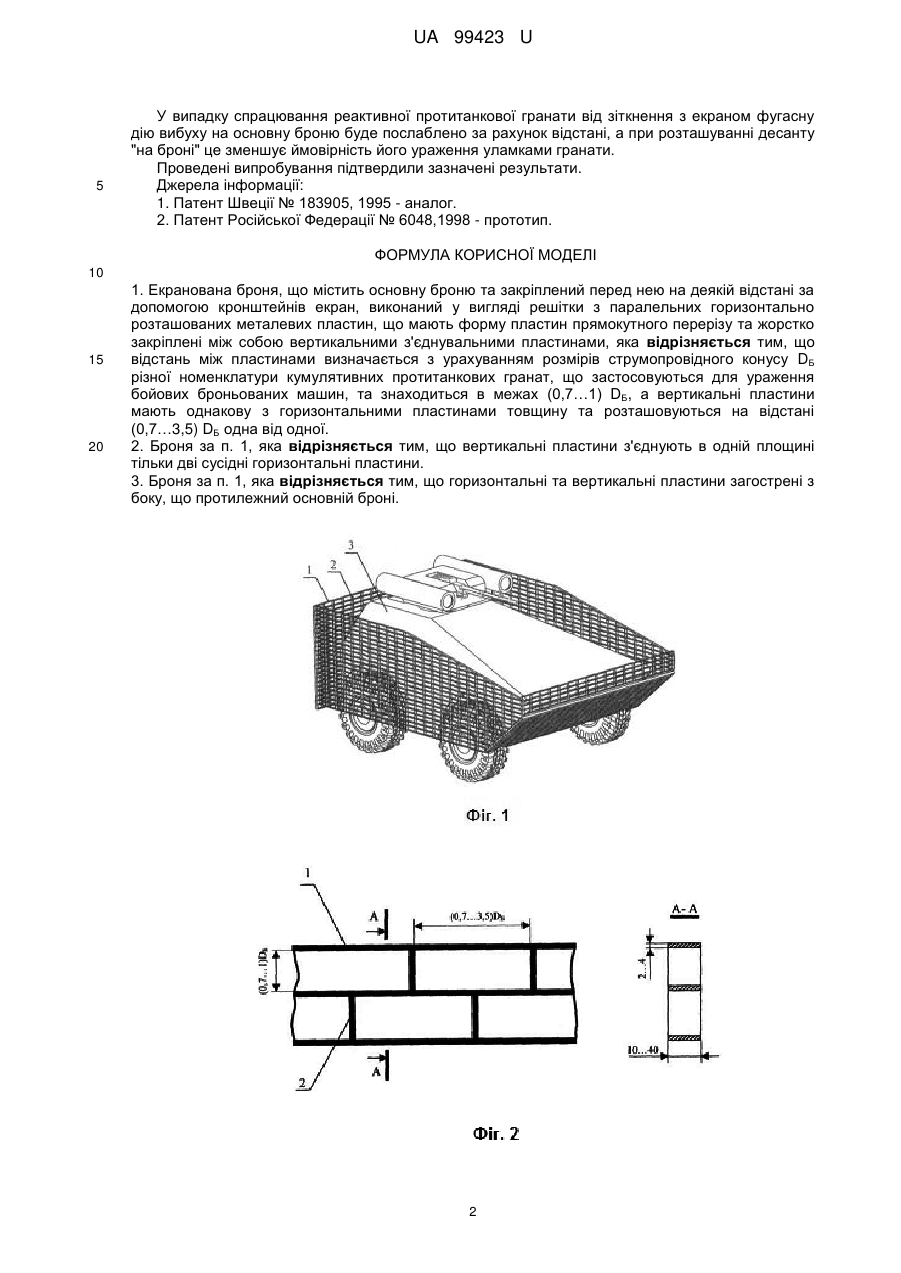

Реферат: Екранована броня містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами. Відстань між пластинами визначається з урахуванням розмірів струмопровідного конусу DБ різної номенклатури кумулятивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин, та знаходиться в межах (0,7…1) DБ, а вертикальні пластини мають однакову з горизонтальними пластинами товщину та розташовуються на відстані (0,7…3,5) DБ одна від одної. UA 99423 U (54) ЕКРАНОВАНА БРОНЯ UA 99423 U UA 99423 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до броньового захисту бойових машин від кумулятивних протитанкових гранат. Відома екранована броня для захисту від кумулятивних протитанкових гранат, що складається з решітчастого екрану, встановленого на деякій відстані від основної броні та зібраного з паралельних горизонтально розташованих металевих штанг круглого або трикутного перерізу з кроком між ними не більше 5 см і забезпечує підвищення ймовірності їх руйнування на екрані без утворення кумулятивного струменя (1). Недоліком технічного рішення відомої екранованої броні є недостатня визначеність кроку між металевими штангами круглого або трикутного перерізу, що може привести до створення екранованої броні з малим або великим кроком. Це збільшує ймовірність влучення підривника, що розташований у головній частині кумулятивної гранати в елементи екрану або проходження гранати через екран, під час якого відбувається нормальне спрацювання гранати з утворенням кумулятивного струменя та ураженням основної броні бойових броньованих машин. Найбільш близькою до пропонованої екранованої броні, вибрано за прототип, є екранована броня, що складається з основної броні та закріпленого перед нею на деякій відстані за допомогою кронштейнів екрану, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними рейками, в якій горизонтально розташовані штанги мають форму пластин прямокутного перерізу з співвідношенням товщини до ширини 0,13…0,17, при цьому відношення товщини горизонтальних пластин і відстань між ними знаходиться в межах 0,065…0,085, вертикальні рейки мають однакову з пластинами товщину та відношення відстані між ними до відстані між пластинами дорівнює 7,3-9,5, а відстань від граней пластин, що протилежні основній броні, до основної броні не менше трьох відстаней між пластинами, які виготовлені з броньової або конструкційної сталі з твердістю doпт=2,8-4,2 мм (2). До недоліків екранованої броні, яку вибрано за прототип, належить недостатня визначеність кроку між металевими горизонтально розташованими штангами, що мають форму пластин прямокутного перерізу. Також в ній не враховано розміри струмопровідного конусу різної номенклатури кумулятивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин. Така конструкція може не забезпечувати руйнування гранат при влученні їх головної частини між штангами решітки. В основу корисної моделі поставлена задача: шляхом усунення недоліків прототипу підвищити ефективність захисту екіпажу та десанту бойових броньованих машин за рахунок визначення кроку між металевими горизонтально розташованими штангами з урахуванням базових розмірів DБ струмопровідного конусу різної номенклатури кумулятивних протитанкових гранат. Суть корисної моделі екранованої броні, що містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екрану, виконаного у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що жорстко закріплені між собою вертикальними з'єднувальними пластинами, в якій горизонтально розташовані пластини мають форму пластин прямокутного перерізу, що мають товщину 2…6 мм, ширину 10…40 мм, відстань між пластинами знаходиться в межах (0,7…1)D Б, а вертикальні пластини мають однакову товщину з горизонтальними та розташовуються на відстані (0,7….3,5)D Б одна від одної. Решітчасті екрани виконано в такий спосіб, що вертикальні пластини з'єднують між собою усі горизонтальні пластини, або тільки дві сусідні. При цьому вертикальні та горизонтальні пластини загострені з боку, що протилежний основній броні. Таким чином, екранована броня, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрації, де на Фіг. 1 та Фіг. 2 зображено конструкцію екранованої броні, яка складається з решітчастого екрану, звареного з набору горизонтальних пластин 1 зі з'єднувальними вертикальними пластинами 2 та основної броні 3. На Фіг. 2 надано розміри решітчастого екрану. На Фіг. 3 зображено базовий розмір D Б струмопровідного конусу кумулятивних протитанкових гранат, який залежить від розмірів обтікача 4, струмопровідного конусу 5, Ізоляційної прокладки 6. Результати проведених розрахунків та натурних випробувань показують, що ймовірність влучення головної частини кумулятивної гранати в елементи екрану при заданих геометричних розмірах з нормальним спрацюванням підривника та утворенням кумулятивного струменя є низькою. Не спрацювання протитанкової реактивної гранати шляхом руйнування її струмопровідного контуру забезпечується з ймовірністю 0,56. 1 UA 99423 U 5 У випадку спрацювання реактивної протитанкової гранати від зіткнення з екраном фугасну дію вибуху на основну броню буде послаблено за рахунок відстані, а при розташуванні десанту "на броні" це зменшує ймовірність його ураження уламками гранати. Проведені випробування підтвердили зазначені результати. Джерела інформації: 1. Патент Швеції № 183905, 1995 - аналог. 2. Патент Російської Федерації № 6048,1998 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Екранована броня, що містить основну броню та закріплений перед нею на деякій відстані за допомогою кронштейнів екран, виконаний у вигляді решітки з паралельних горизонтально розташованих металевих пластин, що мають форму пластин прямокутного перерізу та жорстко закріплені між собою вертикальними з'єднувальними пластинами, яка відрізняється тим, що відстань між пластинами визначається з урахуванням розмірів струмопровідного конусу DБ різної номенклатури кумулятивних протитанкових гранат, що застосовуються для ураження бойових броньованих машин, та знаходиться в межах (0,7…1) DБ, а вертикальні пластини мають однакову з горизонтальними пластинами товщину та розташовуються на відстані (0,7…3,5) DБ одна від одної. 2. Броня за п. 1, яка відрізняється тим, що вертикальні пластини з'єднують в одній площині тільки дві сусідні горизонтальні пластини. 3. Броня за п. 1, яка відрізняється тим, що горизонтальні та вертикальні пластини загострені з боку, що протилежний основній броні. 2 UA 99423 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
