Інформаційно-рекламний пристрій

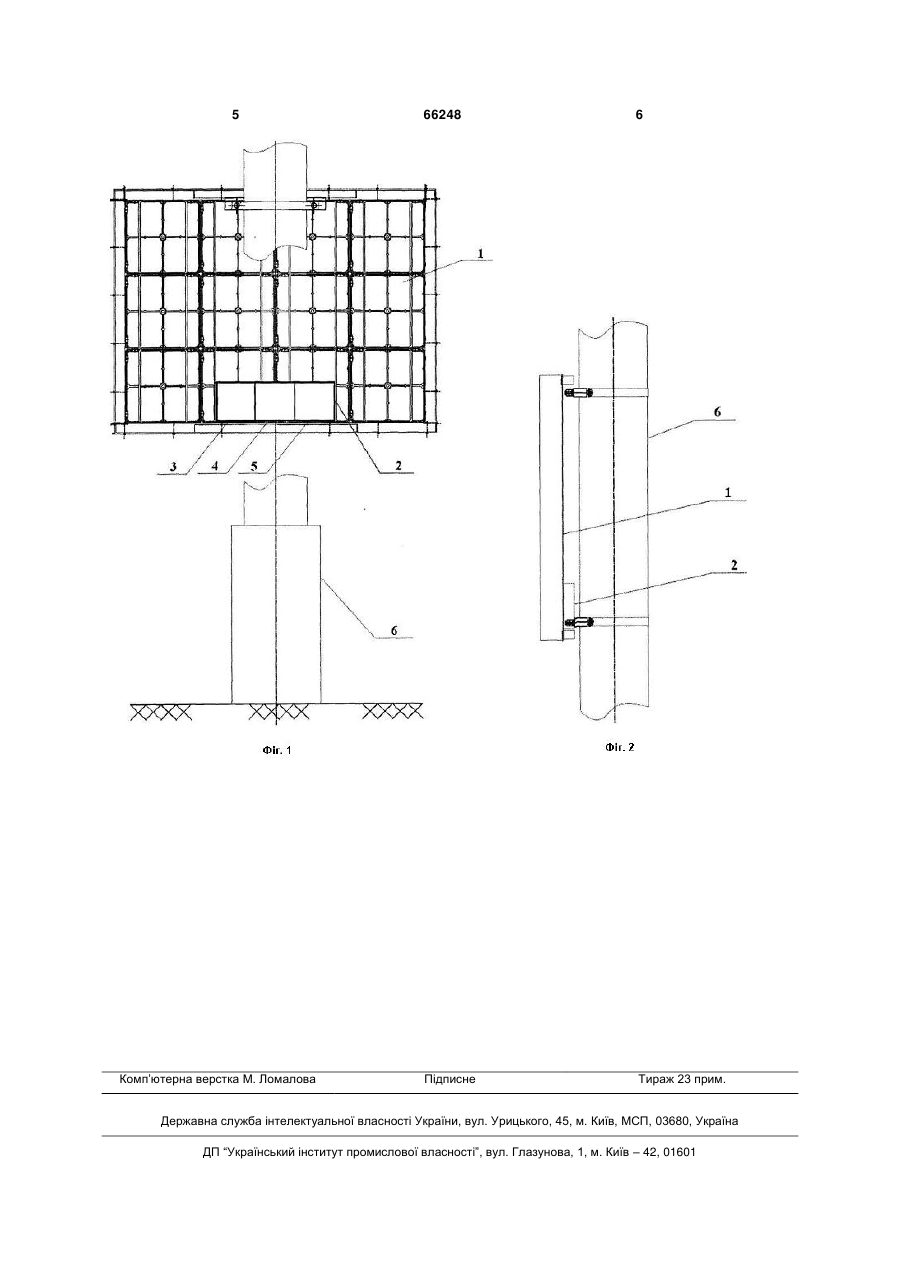

1. Інформаційно-рекламний пристрій, що містить джерело живлення, засіб представлення інформації, закріплений на опорі, який відрізняється тим, що як опори використані придорожні конструкції, розміщені безпосередньо біля світлофора або конструкція світлофора, а пристрій додатково містить систему керування, що включає пристрій для зчитування сигналу (кольору) світ 3 тить систему керування, що включає пристрій для зчитування сигналу (кольору) світлофора, пристрій для конвертації сигналу у задачу для передачі інформації на засіб представлення інформації та пристрій для завантаження та корекції інформації. Також новим є те, що засіб представлення інформації виконаний як світлодіодний відеоекран, пристрій для завантаження та корекції інформації виконано як засіб бездротового зв'язку, а джерело живлення підключено до загальної електромережі міста. Дане виконання пристрою не відволікатиме водіїв транспортних засобів від керування, так як рекламно-інформаційні блоки транслюються тільки під час того, як горить червоне світло світлофора. Жовте і зелене світло засіб представлення інформації, згідно з корисною моделлю, дублюватиме написами "Увага" і "Рух дозволено" відповідно (або аналогічними за змістом написами, чи символами, наприклад - зеленою стрілкою). Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено вигляд ззаду пристрою, що заявляється, а на фіг. 2 - вигляд збоку. Інформаційно-рекламний пристрій складається із джерела живлення (не показано), засобу представлення інформації 1 (фіг. 1, фіг. 2), наприклад, у вигляді світлодіодного відеоекрану, системи керування 2, що сполучена із засобом представлення інформації 1 та складається з пристрою 3 66248 4 для зчитування сигналу (кольору) світлофору, пристрою 4 для конвертації сигналу у задачу для передачі інформації на засіб представлення інформації 1 та пристрій для завантаження та корекції інформації 5, який виконаний як засіб бездротового зв'язку, наприклад Wi-Fi модуль. Засіб представлення інформації розміщений над світлофором (не показано) або перед ним та встановлений на опорі 6, за яку використано придорожні конструкції, розміщені безпосередньо біля світлофора або конструкцію світлофора. Пристрій працює наступним чином. Пристрій для зчитування сигналу (кольору) світлофора 3 автоматично зчитує даний сигнал із світлофора та за допомогою відповідної програми, що встановлена на пристрої 4, конвертує даний сигнал у безпосередню задачу, яких всього три: або трансляція рекламно-інформаційного блока (сигнал червоного кольору), або трансляція напису "Рух дозволено", чи аналогічного за змістом напису, або символу (сигнал зеленого кольору), або "Увага", чи аналогічного за змістом напису, або символу (сигнал жовтого кольору). Потім пристрій 4, виходячи із поставленої задачі, передає відповідний сигнал безпосередньо на засіб представлення інформації 1. Якщо вимикається світлофор - екран вимикається автоматично разом із ним. 5 Комп’ютерна верстка М. Ломалова 66248 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
